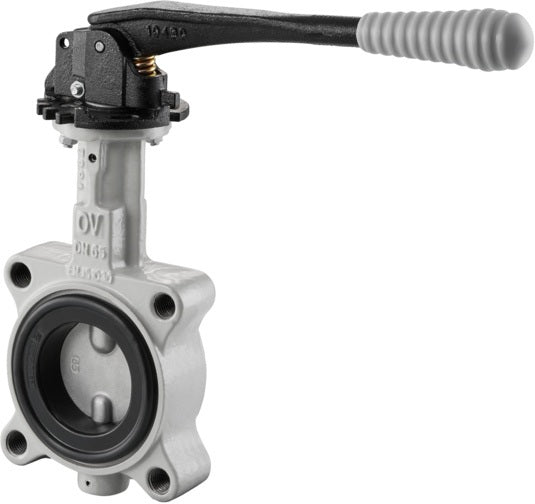

Die Absperrklappe Mittelflanschausführung mit Hebel von OVENTROP ist eine robuste Armatur für den Einbau zwischen zwei Flanschen nach DIN EN 1092-2. Das Gehäuse aus Sphäroguss EN-GJS-400-15 (GGG-40) und die Spindel sowie das Klappenblatt aus rostfreiem Stahl sorgen für eine zuverlässige Absperrung in Heizungs- und Kälteanlagen. Die zentrische Klappenkonstruktion mit EPDM-Dichtung eine dichte Absperrung bei einem maximalen Betriebsdruck von 16 bar und Temperaturen von -20 °C bis +120 °C. Der verlängerte Ansatz ermöglicht eine einfache Isolierung. Die Absperrklappe ist in mehreren Ausführungen erhältlich und wird mit einem Hebel bedient.
Eigenschaften und Vorteile:
- Gehäuse aus Sphäroguss EN-GJS-400-15 (GGG-40) für hohe Stabilität
- Spindel und Klappenblatt aus rostfreiem Stahl – korrosionsbeständig
- Zentrische Klappe mit EPDM-Dichtung für zuverlässige Absperrung
- Maximaler Betriebsdruck PN 16 und Temperaturbereich -20 °C bis +120 °C
- Verlängerter Ansatz für einfache Isolierung
- Hebelbedienung mit 90° Ventilwinkel für schnelles Öffnen und Schließen
- Geeignet für den Einbau zwischen Flanschen nach DIN EN 1092-2
Zusätzliche Features:
Die Absperrklappe ist in verschiedenen Nennweiten und Baulängen erhältlich. Die Auswahl der passenden Variante erfolgt auf der Produktseite. Der Lieferumfang umfasst eine Absperrklappe in der gewählten Ausführung.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
OVENTROP Absperrklappe Mittelflanschausführung mit Hebel
Herstellerinformationen:
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 3,482 - 16 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 43 - 60 mm |
| Bedienung: | Hebel |
| Ausführung: | DN 50 / DN 65 / DN 80 / DN 100 / DN 125 / DN 150 / DN 200 |
| Bedienhöhe: | 74 - 76 mm |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 50 / DN 65 / DN 80 / DN 100 / DN 125 / DN 150 / DN 200 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Länge Bedienungselement: | 200 - 350 mm |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 115 - 319 mm |
| Maße (L x B x H): | 31 - 60 cm x 25,7 - 52 cm x 18 cm / 10 cm / 13 cm / 15 cm / 90 mm / 10,3 cm / 16 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 3,482 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 43mm |
| Bedienung: | Hebel |
| Ausführung: | DN 50 |
| Bedienhöhe: | 76mm |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 50 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Länge Bedienungselement: | 200mm |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 115mm |
| Maße (L x B x H): | 31 cm x 31 cm x 18 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 4,159 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 46mm |
| Bedienung: | Hebel |
| Ausführung: | DN 65 |
| Bedienhöhe: | 76mm |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 65 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Länge Bedienungselement: | 200mm |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 129mm |
| Maße (L x B x H): | 32,2 cm x 25,7 cm x 10 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 4,775 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 46mm |
| Bedienung: | Hebel |
| Ausführung: | DN 80 |
| Bedienhöhe: | 76mm |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 80 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Länge Bedienungselement: | 200mm |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 174mm |
| Maße (L x B x H): | 39 cm x 26 cm x 13 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 6,374 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 52mm |
| Bedienung: | Hebel |
| Ausführung: | DN 100 |
| Bedienhöhe: | 76mm |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 100 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Länge Bedienungselement: | 274mm |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 192mm |
| Maße (L x B x H): | 35,5 cm x 36 cm x 15 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 8,933 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 56mm |
| Bedienung: | Hebel |
| Ausführung: | DN 125 |
| Bedienhöhe: | 76mm |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 125 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Länge Bedienungselement: | 275mm |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 234mm |
| Maße (L x B x H): | 40 cm x 32 cm x 90 mm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 11,008 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 56mm |
| Bedienung: | Hebel |
| Ausführung: | DN 150 |
| Bedienhöhe: | 76mm |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 150 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Länge Bedienungselement: | 275mm |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 255mm |
| Maße (L x B x H): | 42,5 cm x 35 cm x 10,3 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 16 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 60mm |
| Bedienung: | Hebel |
| Ausführung: | DN 200 |
| Bedienhöhe: | 74mm |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 200 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Länge Bedienungselement: | 350mm |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 319mm |
| Maße (L x B x H): | 60 cm x 52 cm x 16 cm |
