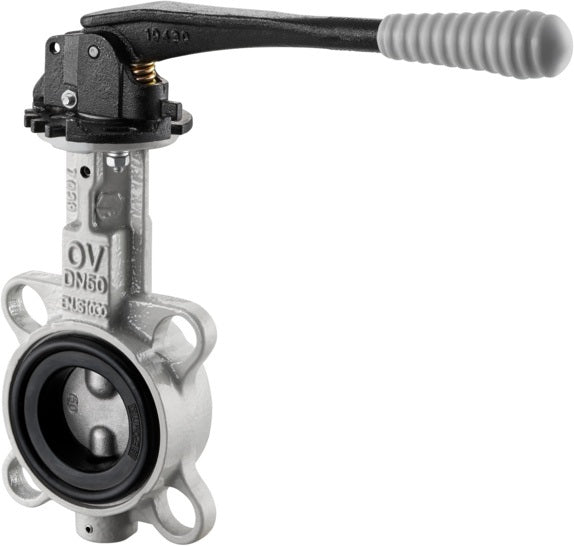

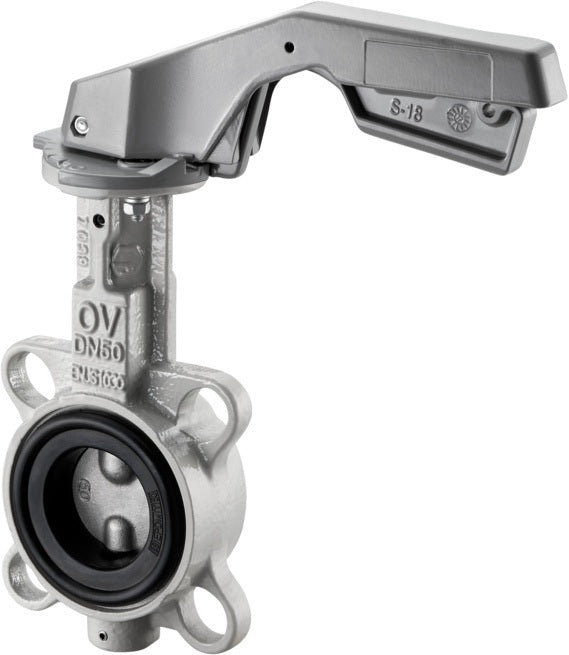

OVENTROP Absperrklappe Zwischenbauausführung mit Hebel
Warum bei Tools.de kaufen?
Originalware aus offiziellen Bezugsquellen
Direkt vom Hersteller oder offiziellen Distributor – keine Grauimporte.
Deutscher Standort mit eigenem Lager & Testgelände
Viele Produkte schnell verfügbar und vor Ort erlebbar.
600 m² Showroom für Maschinen & Werkzeug
Vor Ort ansehen, vergleichen und fachkundig beraten lassen.
Eigene Reparaturwerkstatt & Fachtechniker
Persönliche Hilfe auch nach dem Kauf – auch telefonisch.
Die Absperrklappe Zwischenbauausführung mit Hebel von OVENTROP ist eine robuste Armatur für den Einbau zwischen zwei Flanschen nach DIN EN 1092-2 (PN 6, PN 10 und PN 16). Das Gehäuse aus Sphäroguss EN-GJS-400-15 (GGG-40) bietet eine hohe Festigkeit, während Spindel und Klappenblatt aus rostfreiem Stahl für Korrosionsbeständigkeit sorgen. Die zentrische Klappe mit EPDM-Dichtung eine zuverlässige Absperrung in Heizungs- und Kälteanlagen. Der verlängerte Ansatz ermöglicht eine einfache Isolierung. Mit einem maximalen Betriebsdruck von 16 bar und einem Temperaturbereich von -20 °C bis +120 °C ist die Absperrklappe vielseitig einsetzbar. Die Bedienung erfolgt über einen Hebel mit 90°-Ventilwinkel. Die Absperrklappe ist in mehreren Ausführungen erhältlich, sodass für verschiedene Nennweiten die passende Variante gewählt werden kann.
Eigenschaften und Vorteile:
- Gehäuse aus robustem Sphäroguss EN-GJS-400-15 (GGG-40)
- Spindel und Klappenblatt aus rostfreiem Edelstahl
- EPDM-Dichtung für zuverlässige Absperrung
- Zwischenbauausführung für Flansche nach DIN EN 1092-2
- Maximaler Betriebsdruck von 16 bar (PN 16)
- Betriebstemperatur von -20 °C bis +120 °C
- Verlängerter Ansatz für einfache Isolierung
- Hebelbedienung mit 90°-Ventilwinkel
Zusätzliche Features:
Die Absperrklappe ist in verschiedenen Ausführungen mit unterschiedlichen Baulängen und Bedienungselementlängen erhältlich. Bitte wählen Sie die gewünschte Variante aus. Die Lieferung erfolgt ohne weiteres Zubehör.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
OVENTROP Absperrklappe Zwischenbauausführung mit Hebel
Herstellerinformationen:
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 3 - 14 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 43 - 60 mm |
| Bedienung: | Hebel |
| Ausführung: | DN 50 / DN 65 / DN 80 / DN 100 / DN 150 / DN 200 |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 50 / DN 65 / DN 80 / DN 100 / DN 150 / DN 200 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Länge Bedienungselement: | 200 - 350 mm |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 96 - 268 mm |
| Maße (L x B x H): | 29,5 - 55 cm x 25 - 50 cm x 10 - 15 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 3 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 43mm |
| Bedienung: | Hebel |
| Ausführung: | DN 50 |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 50 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Länge Bedienungselement: | 200mm |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 96mm |
| Maße (L x B x H): | 34 cm x 25 cm x 10 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 3,48 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 46mm |
| Bedienung: | Hebel |
| Ausführung: | DN 65 |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 65 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Länge Bedienungselement: | 200mm |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 113mm |
| Maße (L x B x H): | 29,5 cm x 28,5 cm x 12,5 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 3,94 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 46mm |
| Bedienung: | Hebel |
| Ausführung: | DN 80 |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 80 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Länge Bedienungselement: | 200mm |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 128mm |
| Maße (L x B x H): | 34 cm x 27 cm x 12 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 4,994 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 52mm |
| Bedienung: | Hebel |
| Ausführung: | DN 100 |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 100 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Länge Bedienungselement: | 275mm |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 150mm |
| Maße (L x B x H): | 39 cm x 37 cm x 15 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 8,935 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 56mm |
| Bedienung: | Hebel |
| Ausführung: | DN 150 |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 150 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Länge Bedienungselement: | 274mm |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 212mm |
| Maße (L x B x H): | 42,5 cm x 36,5 cm x 11 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 14 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 60mm |
| Bedienung: | Hebel |
| Ausführung: | DN 200 |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 200 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Länge Bedienungselement: | 350mm |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 268mm |
| Maße (L x B x H): | 55 cm x 50 cm x 14 cm |
