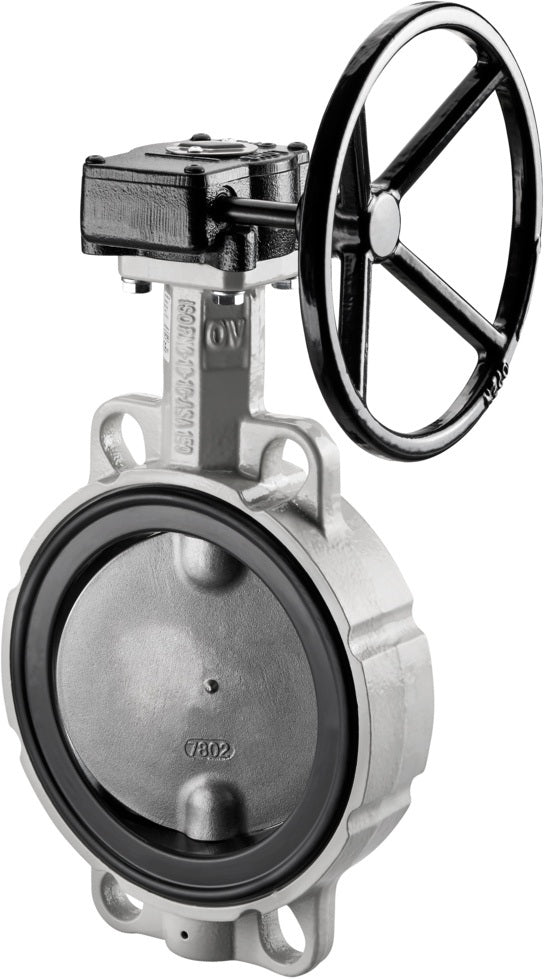

Die Absperrklappe Zwischenbau mit Getriebeübersetzung von OVENTROP ist eine robuste Armatur für den Einbau zwischen zwei Flanschen nach DIN EN 1092-2 (PN 6, PN 10 und PN 16). Das Gehäuse aus Sphäroguss EN-GJS-400-15 (GGG-40) bietet eine hohe Stabilität, während Spindel und Klappenblatt aus rostfreiem Stahl für eine zuverlässige Funktion sorgen. Die EPDM-Dichtung eine dichte Absperrung. Der verlängerte Ansatz ermöglicht eine einfache Isolierung. Die Absperrklappe ist für einen maximalen Betriebsdruck von 16 bar und einen Temperaturbereich von -20 °C bis +120 °C ausgelegt. Die Bedienung erfolgt über ein Handrad mit Getriebeübersetzung für eine präzise Regelung. Die Klappe ist in mehreren Ausführungen erhältlich.
Eigenschaften und Vorteile:
- Gehäuse aus Sphäroguss EN-GJS-400-15 (GGG-40) für hohe Festigkeit
- Spindel und Klappenblatt aus rostfreiem Stahl – korrosionsbeständig
- EPDM-Dichtung für zuverlässige Abdichtung
- Zwischenbauausführung für Flansche nach DIN EN 1092-2 (PN 6, PN 10, PN 16)
- Getriebeübersetzung mit Handrad für präzise Bedienung
- Max. Betriebsdruck 16 bar, Temperaturbereich -20 °C bis +120 °C
- Verlängerter Ansatz für einfache Isolierung
- Zentrischer Klappenentwurf mit 90° Ventilwinkel
Zusätzliche Features:
Die Absperrklappe ist in verschiedenen Nennweiten, Baulängen und Handraddurchmessern erhältlich. Der Lieferumfang umfasst eine Absperrklappe in der gewählten Ausführung.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
OVENTROP Absperrklappe Zwischenbau
Herstellerinformationen:
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 6 - 37,37 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 52 - 78 mm |
| Bedienung: | Handrad |
| Ausführung: | DN 150 / DN 200 / DN 250 / DN 300 / DN 100 / DN 125 |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 150 / DN 200 / DN 250 / DN 300 / DN 100 / DN 125 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Durchmesser Handrad: | 100 - 200 mm |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 150 - 378 mm |
| Maße (L x B x H): | 35,5 - 67,6 cm x 17 - 38,6 cm x 12,5 - 24,1 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 11,63 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 56mm |
| Bedienung: | Handrad |
| Ausführung: | DN 150 |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 150 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Durchmesser Handrad: | 200mm |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 212mm |
| Maße (L x B x H): | 50 cm x 25 cm x 21 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 15,2 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 60mm |
| Bedienung: | Handrad |
| Ausführung: | DN 200 |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 200 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Durchmesser Handrad: | 200mm |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 268mm |
| Maße (L x B x H): | 55 cm x 31 cm x 20 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 26,25 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 68mm |
| Bedienung: | Handrad |
| Ausführung: | DN 250 |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 250 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Durchmesser Handrad: | 200mm |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 320mm |
| Maße (L x B x H): | 60,1 cm x 35,6 cm x 24,1 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 37,37 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 78mm |
| Bedienung: | Handrad |
| Ausführung: | DN 300 |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 300 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Durchmesser Handrad: | 200mm |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 378mm |
| Maße (L x B x H): | 67,6 cm x 38,6 cm x 21,1 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 6 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 52mm |
| Bedienung: | Handrad |
| Ausführung: | DN 100 |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 100 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Durchmesser Handrad: | 100mm |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 150mm |
| Maße (L x B x H): | 35,5 cm x 17 cm x 12,5 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Absperrklappe |
| Gewicht: | 9,93 kg |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Baulänge: | 56mm |
| Bedienung: | Handrad |
| Ausführung: | DN 125 |
| Ventilwinkel: | 90Grad |
| Klappenentwurf: | zentrisch |
| Werkstoffgüte: | Gusseisen EN-GJS-400-15 (GGG 40) |
| Nenndurchmesser: | DN 125 |
| Hersteller-Serie: | Absperrklappen |
| Material Spindel: | rostfreier Stahl |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Winkel der Spindel: | 90Grad |
| Durchmesser Handrad: | 200mm |
| Fütterung Gehäuse: | nicht austauschbar |
| Material Klappenblatt: | rostfreier Stahl |
| Max. Druckunterschied bei 20 °C: | 16bar |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max. Druckunterschied als Endventil: | 0bar |
| Rohraußendurchmesser alle Anschlüsse: | 184mm |
| Maße (L x B x H): | 42 cm x 23,5 cm x 16,5 cm |
