AMF Spanneisen Nr. 6314AV für T-Nut
Warum bei Tools.de kaufen?
Originalware aus offiziellen Bezugsquellen
Direkt vom Hersteller oder offiziellen Distributor – keine Grauimporte.
Deutscher Standort mit eigenem Lager & Testgelände
Viele Produkte schnell verfügbar und vor Ort erlebbar.
600 m² Showroom für Maschinen & Werkzeug
Vor Ort ansehen, vergleichen und fachkundig beraten lassen.
Eigene Reparaturwerkstatt & Fachtechniker
Persönliche Hilfe auch nach dem Kauf – auch telefonisch.

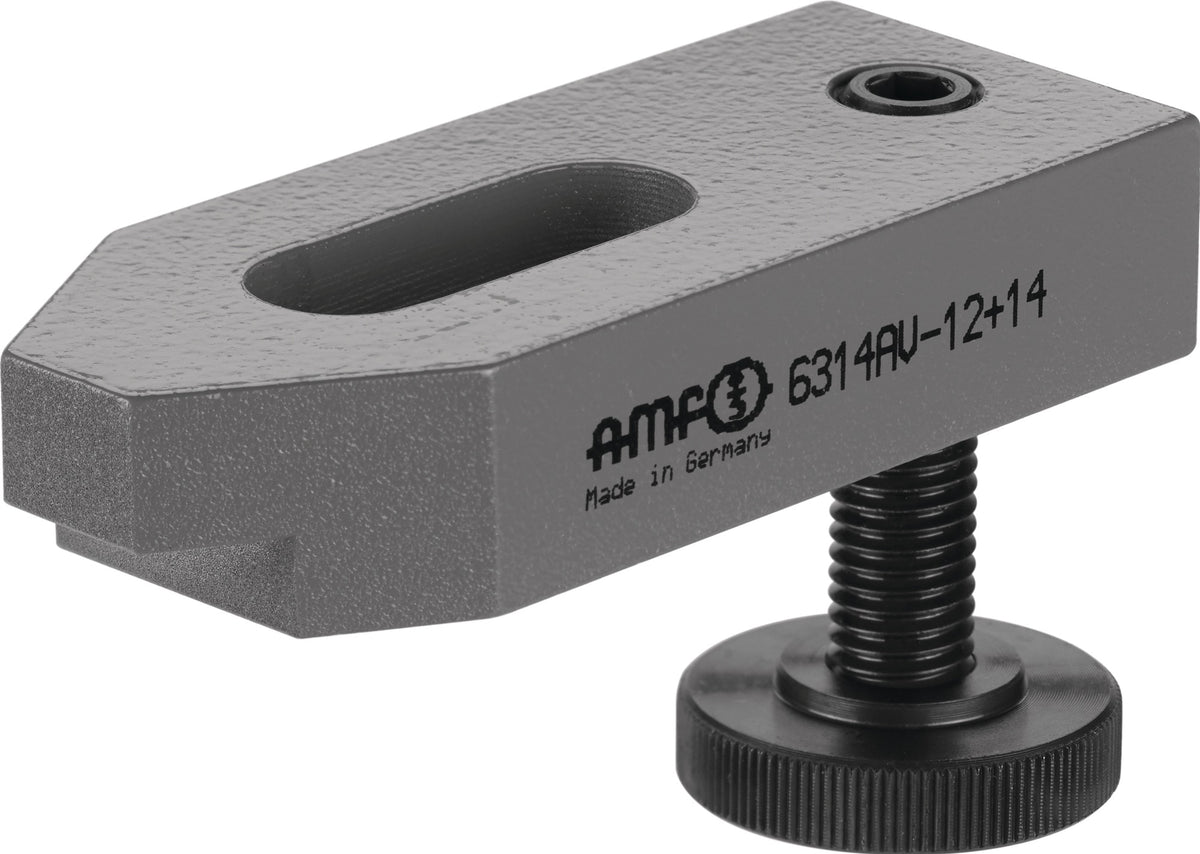

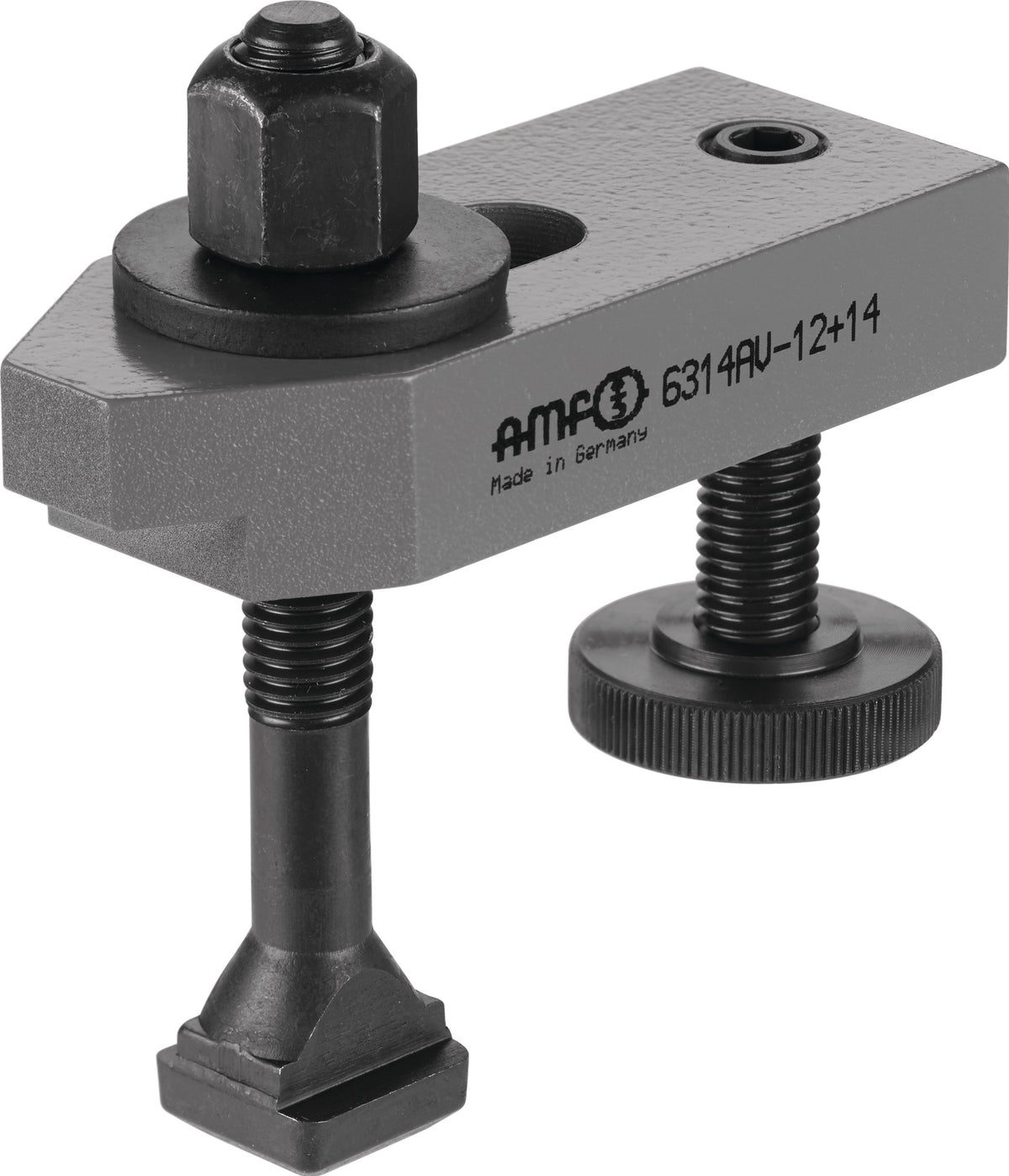

Das Spanneisen Nr. 6314AV von AMF ist ein hochwertiges Spannelement für die Werkstückspannung. Es ist abgesetzt ausgeführt und verfügt über eine verstellbare Stütz- und Spannschraube, die eine flexible Anpassung an unterschiedliche Spannhöhen ermöglicht. Das Spanneisen eignet sich für T-Nuten und ist in mehreren Ausführungen erhältlich, sodass für jede Anwendung die passende Variante gewählt werden kann. Die robuste Bauweise eine zuverlässige Fixierung von Werkstücken. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht. Die Maßangabe H ist abhängig von der Nutentiefe nach DIN 650 sowie der Einschraublänge der Mutter. Das Spanneisen ist ähnlich DIN 6314 und überzeugt durch seine präzise Verarbeitung.
Eigenschaften und Vorteile:
- Abgesetzte Bauform für vielseitige Spannanwendungen
- Mit verstellbarer Stütz- und Spannschraube für flexible Anpassung
- Geeignet für T-Nuten in verschiedenen Größen
- Robuste Ausführung für zuverlässige Werkstückspannung
- Niedrigste Spannhöhe durch Umdrehen des Spanneisens erreichbar
- Ähnlich DIN 6314 für normgerechte Anwendungen
- In mehreren Ausführungen erhältlich
Zusätzliche Features:
Hinweis: Das Maß H ist abhängig von der Nutentiefe nach DIN 650 sowie der Einschraublänge der Mutter. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht. Spanneisen ohne Spannschraube sind in den Größen 12 und 14, 16 und 18 sowie 20 und 22 je eine Größe.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
AMF Spanneisen Nr. 6314AV für T-Nut
Herstellerinformationen:

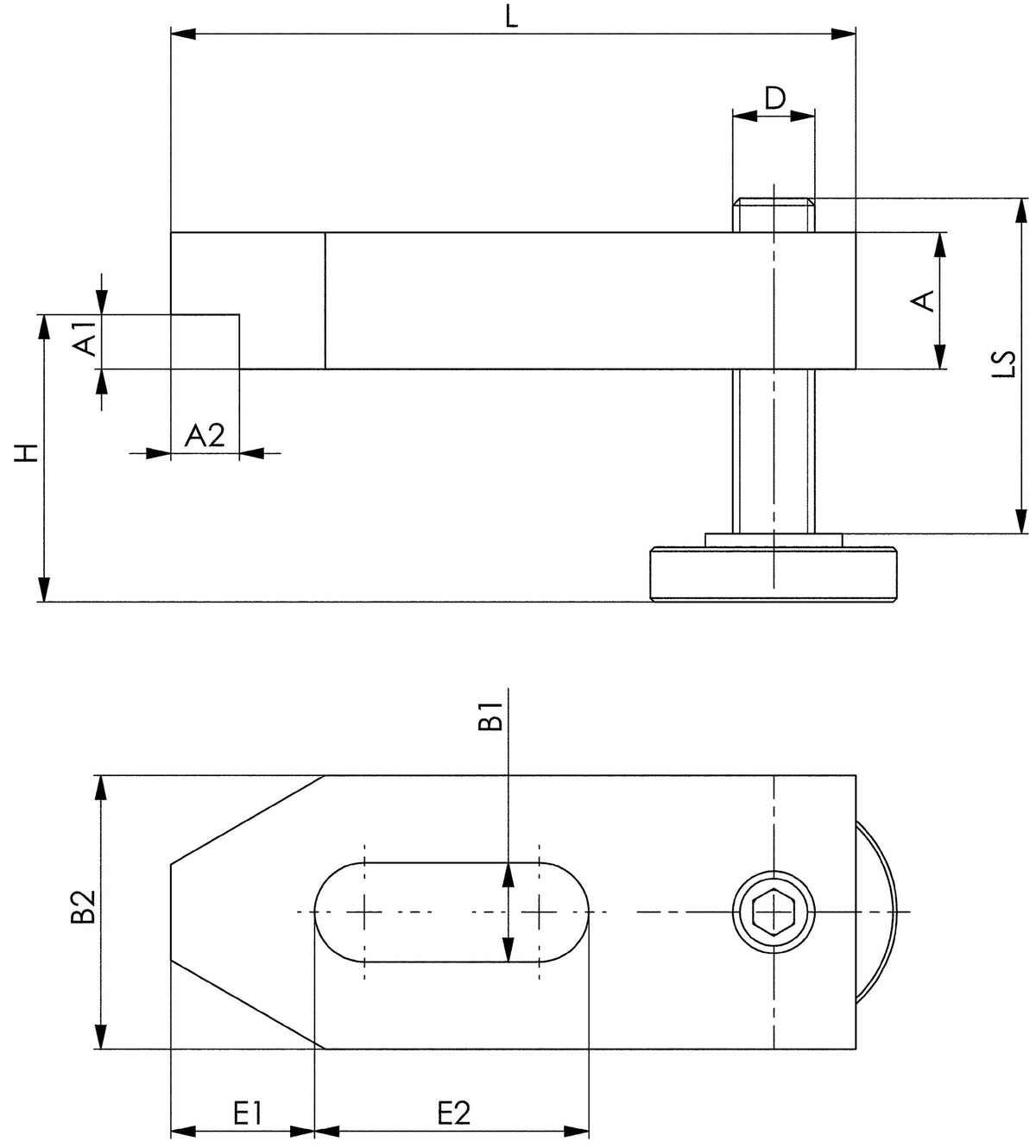

Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 0,58 - 2,84 kg |
| A: | 20 - 30 mm |
| D: | M12 / M16 / M20 |
| H: | 10 - 48mm / 10 - 46mm / 10 - 55mm / 13 - 58mm / 13 - 56mm / 13 - 62mm / 16 - 77mm |
| L: | 100 - 160 mm |
| A1: | 8 - 12 mm |
| A2: | 10 - 15 mm |
| B1: | 14 - 22 mm |
| B2: | 40 - 60 mm |
| E1: | 21 - 30 mm |
| E2: | 40 - 60 mm |
| LS: | 49 - 69 mm |
| Breite: | 40 - 60 mm |
| Länge: | 100 - 160 mm |
| Modell: | Nr. 6314AV |
| Bauform: | abgesetzt |
| Stärke: | 20 - 30 mm |
| für T-Nut: | 12 mm / 14 mm / 12 + 14 mm / 16 mm / 18 mm / 16 + 18 mm / 20 mm / 22 mm u. a. |
| Schlitzbreite: | 14 - 22 mm |
| Schlitzlänge: | 40 - 60 mm |
| Spannschraube: | M12 / M16 / M20 x 12 - 22 x 100 - 160 mm |
| ähnl. DIN 6314 B1 x L: | 14 - 22 x 100 - 160 mm |
| Maße (L x B x H): | 11,2 - 25 cm x 73 mm / 90 mm / 80 mm / 14 cm / 11,5 cm / 10 cm / 15 cm / 17 cm x 30 - 65 mm |
| für Spannschraube: | M12 / M16 / M20 |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 0,745 kg |
| A: | 20mm |
| D: | M12 |
| H: | 10 - 48mm |
| L: | 100mm |
| A1: | 8mm |
| A2: | 10mm |
| B1: | 14mm |
| B2: | 40mm |
| E1: | 21mm |
| E2: | 40mm |
| LS: | 49mm |
| Breite: | 40 mm |
| Länge: | 100 mm |
| Modell: | Nr. 6314AV |
| Bauform: | abgesetzt |
| Stärke: | 20 mm |
| für T-Nut: | 12 mm |
| Schlitzbreite: | 14 mm |
| Schlitzlänge: | 40 mm |
| Spannschraube: | M12 x 12 x 100 mm |
| ähnl. DIN 6314 B1 x L: | 14 x 100mm |
| Maße (L x B x H): | 11,2 cm x 73 mm x 42 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 0,764 kg |
| A: | 20mm |
| D: | M12 |
| H: | 10 - 46mm |
| L: | 100mm |
| A1: | 8mm |
| A2: | 10mm |
| B1: | 14mm |
| B2: | 40mm |
| E1: | 21mm |
| E2: | 40mm |
| LS: | 49mm |
| Breite: | 40 mm |
| Länge: | 100 mm |
| Modell: | Nr. 6314AV |
| Bauform: | abgesetzt |
| Stärke: | 20 mm |
| für T-Nut: | 14 mm |
| Schlitzbreite: | 14 mm |
| Schlitzlänge: | 40 mm |
| Spannschraube: | M12 x 14 x 100 mm |
| ähnl. DIN 6314 B1 x L: | 14 x 100mm |
| Maße (L x B x H): | 13 cm x 90 mm x 30 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 0,58 kg |
| A: | 20mm |
| D: | M12 |
| H: | 10 - 55mm |
| L: | 100mm |
| A1: | 8mm |
| A2: | 10mm |
| B1: | 14mm |
| B2: | 40mm |
| E1: | 21mm |
| E2: | 40mm |
| LS: | 49mm |
| Breite: | 40 mm |
| Länge: | 100 mm |
| Modell: | Nr. 6314AV |
| Bauform: | abgesetzt |
| Stärke: | 20 mm |
| für T-Nut: | 12 + 14 mm |
| Schlitzbreite: | 14 mm |
| Schlitzlänge: | 40 mm |
| für Spannschraube: | M12 |
| ähnl. DIN 6314 B1 x L: | 14 x 100mm |
| Maße (L x B x H): | 12 cm x 80 mm x 40 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 1,51 kg |
| A: | 25mm |
| D: | M16 |
| H: | 13 - 58mm |
| L: | 125mm |
| A1: | 10mm |
| A2: | 12,5mm |
| B1: | 18mm |
| B2: | 50mm |
| E1: | 26mm |
| E2: | 45mm |
| LS: | 55mm |
| Breite: | 50 mm |
| Länge: | 125 mm |
| Modell: | Nr. 6314AV |
| Bauform: | abgesetzt |
| Stärke: | 25 mm |
| für T-Nut: | 16 mm |
| Schlitzbreite: | 18 mm |
| Schlitzlänge: | 45 mm |
| Spannschraube: | M16 x 16 x 125 mm |
| ähnl. DIN 6314 B1 x L: | 18 x 125mm |
| Maße (L x B x H): | 22 cm x 14 cm x 45 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 1,53 kg |
| A: | 25mm |
| D: | M16 |
| H: | 13 - 56mm |
| L: | 125mm |
| A1: | 10mm |
| A2: | 12,5mm |
| B1: | 18mm |
| B2: | 50mm |
| E1: | 26mm |
| E2: | 45mm |
| LS: | 55mm |
| Breite: | 50 mm |
| Länge: | 125 mm |
| Modell: | Nr. 6314AV |
| Bauform: | abgesetzt |
| Stärke: | 25 mm |
| für T-Nut: | 18 mm |
| Schlitzbreite: | 18 mm |
| Schlitzlänge: | 45 mm |
| Spannschraube: | M16 x 18 x 125 mm |
| ähnl. DIN 6314 B1 x L: | 18 x 125mm |
| Maße (L x B x H): | 13,5 cm x 11,5 cm x 50 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 1,14 kg |
| A: | 25mm |
| D: | M16 |
| H: | 13 - 62mm |
| L: | 125mm |
| A1: | 10mm |
| A2: | 12,5mm |
| B1: | 18mm |
| B2: | 50mm |
| E1: | 26mm |
| E2: | 45mm |
| LS: | 55mm |
| Breite: | 50 mm |
| Länge: | 125 mm |
| Modell: | Nr. 6314AV |
| Bauform: | abgesetzt |
| Stärke: | 25 mm |
| für T-Nut: | 16 + 18 mm |
| Schlitzbreite: | 18 mm |
| Schlitzlänge: | 45 mm |
| für Spannschraube: | M16 |
| ähnl. DIN 6314 B1 x L: | 18 x 125mm |
| Maße (L x B x H): | 14 cm x 10 cm x 45 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 2,8 kg |
| A: | 30mm |
| D: | M20 |
| H: | 16 - 77mm |
| L: | 160mm |
| A1: | 12mm |
| A2: | 15mm |
| B1: | 22mm |
| B2: | 60mm |
| E1: | 30mm |
| E2: | 60mm |
| LS: | 69mm |
| Breite: | 60 mm |
| Länge: | 160 mm |
| Modell: | Nr. 6314AV |
| Bauform: | abgesetzt |
| Stärke: | 30 mm |
| für T-Nut: | 20 mm |
| Schlitzbreite: | 22 mm |
| Schlitzlänge: | 60 mm |
| Spannschraube: | M20 x 20 x 160 mm |
| ähnl. DIN 6314 B1 x L: | 22 x 160mm |
| Maße (L x B x H): | 25 cm x 15 cm x 60 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 2,84 kg |
| A: | 30mm |
| D: | M20 |
| H: | 16 - 77mm |
| L: | 160mm |
| A1: | 12mm |
| A2: | 15mm |
| B1: | 22mm |
| B2: | 60mm |
| E1: | 30mm |
| E2: | 60mm |
| LS: | 69mm |
| Breite: | 60 mm |
| Länge: | 160 mm |
| Modell: | Nr. 6314AV |
| Bauform: | abgesetzt |
| Stärke: | 30 mm |
| für T-Nut: | 22 mm |
| Schlitzbreite: | 22 mm |
| Schlitzlänge: | 60 mm |
| Spannschraube: | M20 x 22 x 160 mm |
| ähnl. DIN 6314 B1 x L: | 22 x 160mm |
| Maße (L x B x H): | 17 cm x 17 cm x 60 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 2,1 kg |
| A: | 30mm |
| D: | M20 |
| H: | 16 - 77mm |
| L: | 160mm |
| A1: | 12mm |
| A2: | 15mm |
| B1: | 22mm |
| B2: | 60mm |
| E1: | 30mm |
| E2: | 60mm |
| LS: | 69mm |
| Breite: | 60 mm |
| Länge: | 160 mm |
| Modell: | Nr. 6314AV |
| Bauform: | abgesetzt |
| Stärke: | 30 mm |
| für T-Nut: | 20 + 22 mm |
| Schlitzbreite: | 22 mm |
| Schlitzlänge: | 60 mm |
| für Spannschraube: | M20 |
| ähnl. DIN 6314 B1 x L: | 22 x 160mm |
| Maße (L x B x H): | 17 cm x 90 mm x 65 mm |
