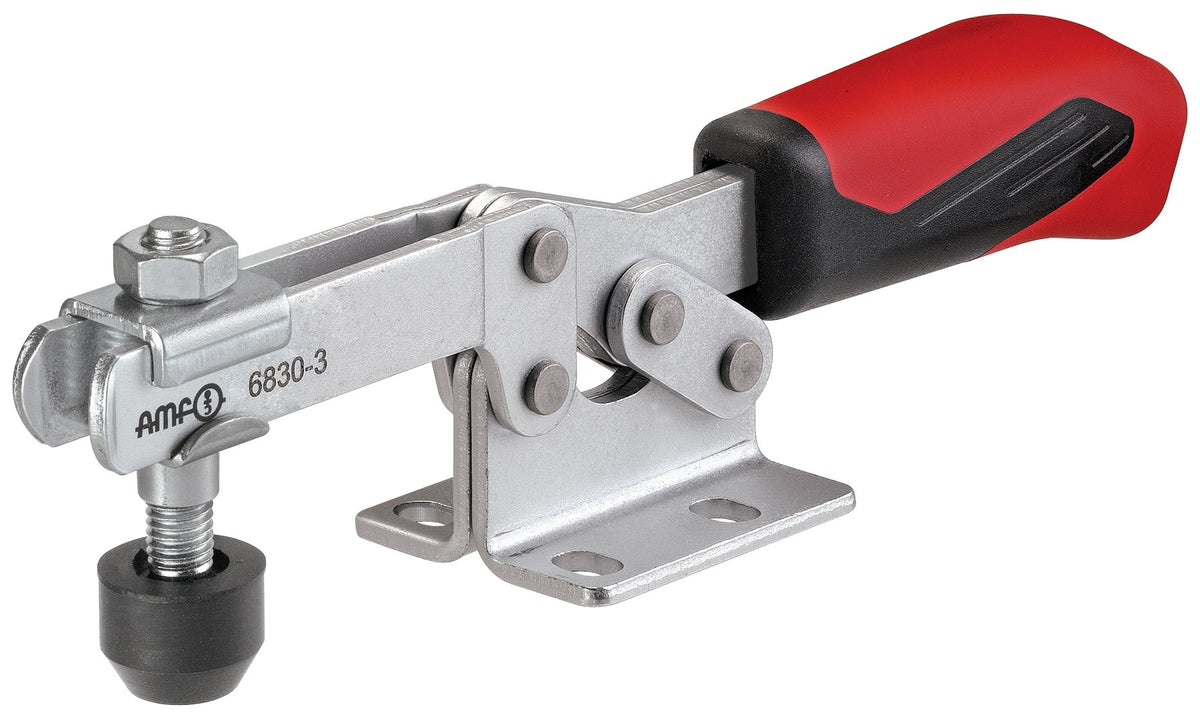

Der Waagrechtspanner Nr. 6830 von AMF ist ein robuster Schnellspanner mit waagrechtem Fuß, der Werkstücke sicher und wiederholgenau fixiert. Die kompakte Bauform mit einer Gesamthöhe von 23 mm und einer Gesamtlänge von 79 mm eignet sich besonders für beengte Einbausituationen in Vorrichtungen und auf Maschinentischen. Der waagrechte Fuß ermöglicht eine flache Montage, während der Spannarm einen Winkel von 90° überstreicht. Die Andrückschraube M4 x 25 sorgt für eine zuverlässige Kraftübertragung. Mit einer Spannhöhe von 14,5 mm und einer Spannweite von 9 mm deckt der Spanner typische Anwendungen in der Spanntechnik ab. Er ist in mehreren Ausführungen erhältlich, sodass für unterschiedliche Anforderungen die passende Variante gewählt werden kann.
Eigenschaften und Vorteile:
- Waagrechter Fuß für flache Montage und gute Zugänglichkeit
- Kompakte Bauform mit 23 mm Gesamthöhe und 79 mm Gesamtlänge
- Spannarm mit 90°-Winkel für schnelles Öffnen und Schließen
- Andrückschraube M4 x 25 für zuverlässige Kraftübertragung
- Geeignet für Vorrichtungen, Maschinentische und Serienfertigung
- Erhältlich in mehreren Größen und Ausführungen
Zusätzliche Features:
Der Lieferumfang umfasst einen Waagrechtspanner Nr. 6830 mit waagrechtem Fuß. Weitere Varianten mit unterschiedlichen Spannhöhen und Haltekräften sind verfügbar.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Waagrechtspanner Nr.6830 waagrechter Fuß AMF
Herstellerinformationen:

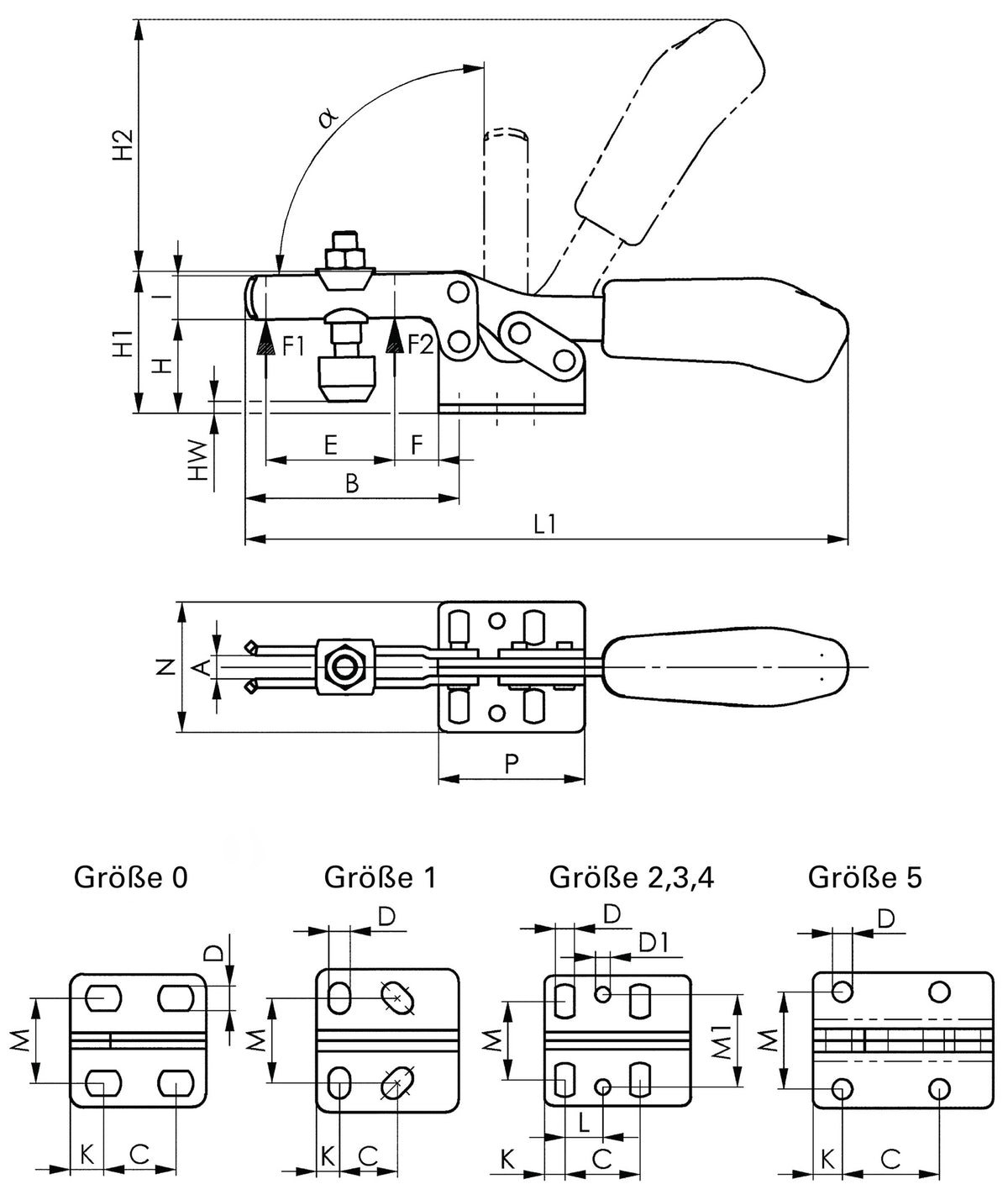

Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,041 - 1,081 kg |
| A: | 4 - 10 mm |
| B: | 28 - 123 mm |
| C: | 11,5-15,5mm / 13-14,5mm / 26mm / 25,7mm / 41mm / 41,5mm |
| D: | 4,6 - 8,5 mm |
| E: | 9 - 78 mm |
| F: | 5,5 - 27 mm |
| H: | 14,5 - 46 mm |
| I: | 7,5 - 25 mm |
| K: | 5,5 - 12,5 mm |
| M: | 16mm / 18-21,5mm / 19,5-29,5mm / 22-31,8mm / 29-43mm / 41,5mm |
| N: | 25 - 58 mm |
| P: | 25,5 - 77 mm |
| F1: | 0,25 - 3 kN |
| F2: | 0,4 - 5 kN |
| H1: | 23 - 75 mm |
| H2: | 34 - 128 mm |
| L1: | 79 - 321 mm |
| a*: | 90° |
| Bauart: | waagrechter Fuß |
| Größe: | 0 - 5 |
| HW max.: | 0 - 25 mm |
| HW min.: | -5,5mm / -3mm / -1,5mm / -2mm / -4mm / +1,7mm |
| Spannhöhe: | 14,5 - 46 mm |
| Spannweite: | 9 - 78 mm |
| Bohrungs-Ø: | 4,6 - 8,5 mm |
| Gesamthöhe: | 23 - 74 mm |
| Gesamtlänge: | 79 - 321 mm |
| Haltekraft F1: | 0,25 - 3 kN |
| Haltekraft F2: | 0,4 - 5 kN |
| Höhe gespannt: | 23 - 75 mm |
| Länge gespannt: | 79 - 321 mm |
| Andrückschraube: | M4 / M5 / M6 / M8 x 25 - 65 |
| Maße (L x B x H): | 11,4 - 27,5 cm x 57 mm / 55 mm / 12 cm / 98 mm / 12,8 cm x 22 - 60 mm |
| L: | 12,7 - 20,5 mm |
| D1: | 5,1 - 8,5 mm |
| M1: | 28,5 - 43 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,041 kg |
| A: | 4mm |
| B: | 28mm |
| C: | 11,5-15,5mm |
| D: | 4,6mm |
| E: | 9mm |
| F: | 5,5mm |
| H: | 14,5mm |
| I: | 7,5mm |
| K: | 6,3mm |
| M: | 16mm |
| N: | 25mm |
| P: | 25,5mm |
| F1: | 0,25kN |
| F2: | 0,4kN |
| H1: | 23mm |
| H2: | 34mm |
| L1: | 79mm |
| a*: | 90° |
| Bauart: | waagrechter Fuß |
| Größe: | 0 |
| HW max.: | 0mm |
| HW min.: | -5,5mm |
| Spannhöhe: | 14,5 mm |
| Spannweite: | 9 mm |
| Bohrungs-Ø: | 4,6 mm |
| Gesamthöhe: | 23mm |
| Gesamtlänge: | 79mm |
| Haltekraft F1: | 0,25 kN |
| Haltekraft F2: | 0,4 kN |
| Höhe gespannt: | 23 mm |
| Länge gespannt: | 79 mm |
| Andrückschraube: | M4 x 25 |
| Maße (L x B x H): | 11,5 cm x 57 mm x 22 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,113 kg |
| A: | 5mm |
| B: | 42mm |
| C: | 13-14,5mm |
| D: | 5,2mm |
| E: | 18,7mm |
| F: | 8mm |
| H: | 19mm |
| I: | 10mm |
| K: | 5,5mm |
| M: | 18-21,5mm |
| N: | 34mm |
| P: | 34mm |
| F1: | 0,8kN |
| F2: | 1,1kN |
| H1: | 30mm |
| H2: | 49mm |
| L1: | 120mm |
| a*: | 90° |
| Bauart: | waagrechter Fuß |
| Größe: | 1 |
| HW max.: | 2,5mm |
| HW min.: | -3mm |
| Spannhöhe: | 19 mm |
| Spannweite: | 18,7 mm |
| Bohrungs-Ø: | 5,2 mm |
| Gesamthöhe: | 30mm |
| Gesamtlänge: | 119mm |
| Haltekraft F1: | 0,8 kN |
| Haltekraft F2: | 1,1 kN |
| Höhe gespannt: | 30 mm |
| Länge gespannt: | 120 mm |
| Andrückschraube: | M5 x 30 |
| Maße (L x B x H): | 11,4 cm x 55 mm x 34 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,191 kg |
| A: | 6mm |
| B: | 64mm |
| C: | 26mm |
| D: | 5,6mm |
| E: | 32mm |
| F: | 16mm |
| H: | 24mm |
| I: | 13,2mm |
| K: | 6mm |
| L: | 12,7mm |
| M: | 19,5-29,5mm |
| N: | 42mm |
| P: | 38mm |
| D1: | 5,5mm |
| F1: | 1kN |
| F2: | 1,2kN |
| H1: | 45mm |
| H2: | 68mm |
| L1: | 162mm |
| M1: | 28,5mm |
| a*: | 90° |
| Bauart: | waagrechter Fuß |
| Größe: | 2 |
| HW max.: | 5mm |
| HW min.: | -1,5mm |
| Spannhöhe: | 24 mm |
| Spannweite: | 32 mm |
| Bohrungs-Ø: | 5,6 mm |
| Gesamthöhe: | 44mm |
| Gesamtlänge: | 162mm |
| Haltekraft F1: | 1 kN |
| Haltekraft F2: | 1,2 kN |
| Höhe gespannt: | 45 mm |
| Länge gespannt: | 162 mm |
| Andrückschraube: | M6 x 35 |
| Maße (L x B x H): | 14,1 cm x 57 mm x 42 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,34 kg |
| A: | 8mm |
| B: | 73mm |
| C: | 25,7mm |
| D: | 6,5mm |
| E: | 38mm |
| F: | 14mm |
| H: | 32mm |
| I: | 15mm |
| K: | 7mm |
| L: | 13mm |
| M: | 22-31,8mm |
| N: | 45,5mm |
| P: | 50mm |
| D1: | 5,1mm |
| F1: | 1,8kN |
| F2: | 2,5kN |
| H1: | 48,5mm |
| H2: | 86mm |
| L1: | 206mm |
| M1: | 31,6mm |
| a*: | 90° |
| Bauart: | waagrechter Fuß |
| Größe: | 3 |
| HW max.: | 9mm |
| HW min.: | -2mm |
| Spannhöhe: | 32 mm |
| Spannweite: | 38 mm |
| Bohrungs-Ø: | 6,5 mm |
| Gesamthöhe: | 48mm |
| Gesamtlänge: | 206mm |
| Haltekraft F1: | 1,8 kN |
| Haltekraft F2: | 2,5 kN |
| Höhe gespannt: | 48,5 mm |
| Länge gespannt: | 206 mm |
| Andrückschraube: | M8 x 45 |
| Maße (L x B x H): | 17 cm x 12 cm x 55 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,674 kg |
| A: | 10mm |
| B: | 113mm |
| C: | 41mm |
| D: | 8,5mm |
| E: | 63mm |
| F: | 27mm |
| H: | 45mm |
| I: | 20mm |
| K: | 8mm |
| L: | 20,5mm |
| M: | 29-43mm |
| N: | 58mm |
| P: | 57mm |
| D1: | 8,5mm |
| F1: | 2kN |
| F2: | 3kN |
| H1: | 75mm |
| H2: | 126mm |
| L1: | 287mm |
| M1: | 43mm |
| a*: | 90° |
| Bauart: | waagrechter Fuß |
| Größe: | 4 |
| HW max.: | 24mm |
| HW min.: | -4mm |
| Spannhöhe: | 45 mm |
| Spannweite: | 63 mm |
| Bohrungs-Ø: | 8,5 mm |
| Gesamthöhe: | 74mm |
| Gesamtlänge: | 281mm |
| Haltekraft F1: | 2 kN |
| Haltekraft F2: | 3 kN |
| Höhe gespannt: | 75 mm |
| Länge gespannt: | 287 mm |
| Andrückschraube: | M8 x 65 |
| Maße (L x B x H): | 23,5 cm x 98 mm x 60 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 1,081 kg |
| A: | 10mm |
| B: | 123mm |
| C: | 41,5mm |
| D: | 8,5mm |
| E: | 78mm |
| F: | 16mm |
| H: | 46mm |
| I: | 25mm |
| K: | 12,5mm |
| M: | 41,5mm |
| N: | 58mm |
| P: | 77mm |
| F1: | 3kN |
| F2: | 5kN |
| H1: | 73mm |
| H2: | 128mm |
| L1: | 321mm |
| a*: | 90° |
| Bauart: | waagrechter Fuß |
| Größe: | 5 |
| HW max.: | 25mm |
| HW min.: | +1,7mm |
| Spannhöhe: | 46 mm |
| Spannweite: | 78 mm |
| Bohrungs-Ø: | 8,5 mm |
| Gesamthöhe: | 73mm |
| Gesamtlänge: | 321mm |
| Haltekraft F1: | 3 kN |
| Haltekraft F2: | 5 kN |
| Höhe gespannt: | 73 mm |
| Länge gespannt: | 321 mm |
| Andrückschraube: | M8 x 65 |
| Maße (L x B x H): | 27,5 cm x 12,8 cm x 60 mm |
