Anschlagstück Nr.6328 AMF
Warum bei Tools.de kaufen?
Originalware aus offiziellen Bezugsquellen
Direkt vom Hersteller oder offiziellen Distributor – keine Grauimporte.
Deutscher Standort mit eigenem Lager & Testgelände
Viele Produkte schnell verfügbar und vor Ort erlebbar.
600 m² Showroom für Maschinen & Werkzeug
Vor Ort ansehen, vergleichen und fachkundig beraten lassen.
Eigene Reparaturwerkstatt & Fachtechniker
Persönliche Hilfe auch nach dem Kauf – auch telefonisch.

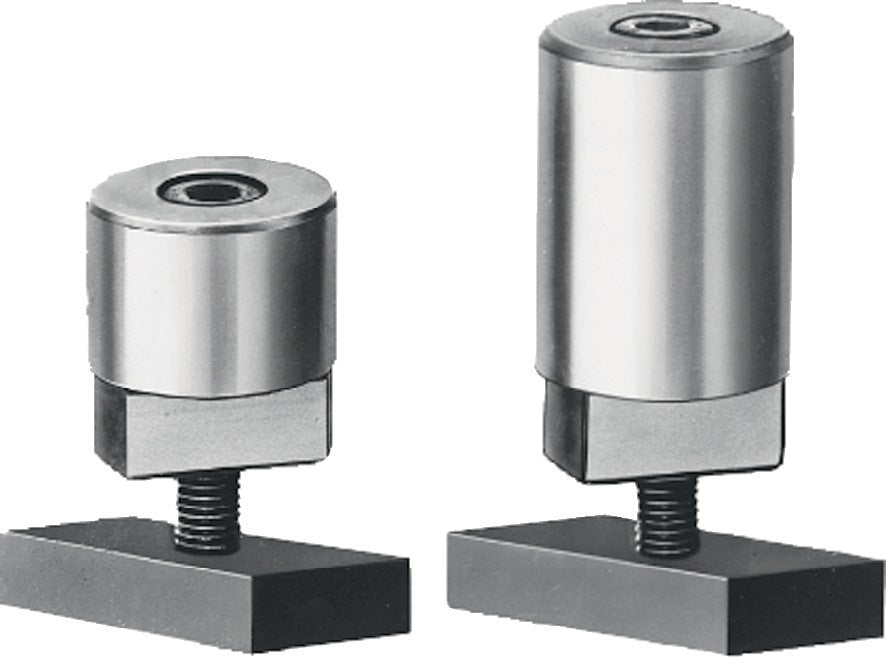

Das Anschlagstück Nr. 6328 von AMF ist ein einsatzgehärtetes und geschliffenes Spannelement für die präzise Werkstückspannung. Die kurze Ausführung ist auf eine Höhentoleranz von ±0,01 mm geschliffen und kann daher auch als Auflage verwendet werden. Mit einer Passung von h6 eignet sich das Anschlagstück für höchste Genauigkeitsanforderungen. Es ist in mehreren Ausführungen erhältlich, sodass für unterschiedliche Spannsituationen die passende Variante gewählt werden kann. Zur Befestigung dient eine Schraube nach ISO 4762. Weitere Größen sind auf Anfrage lieferbar.
Eigenschaften und Vorteile:
- Einsatzgehärtet und geschliffen für hohe Verschleißfestigkeit
- Höhentoleranz ±0,01 mm – auch als präzise Auflage nutzbar
- Passung h6 für exakten Sitz in der Spannvorrichtung
- Befestigung mit Schraube ISO 4762
- In mehreren Ausführungen und Größen erhältlich
- Ideal für die mechanische Werkstückspannung
Zusätzliche Features:
Lieferumfang: 1 Stück Anschlagstück Nr. 6328. Weitere Größen auf Anfrage lieferbar.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Anschlagstück Nr.6328 AMF
Herstellerinformationen:

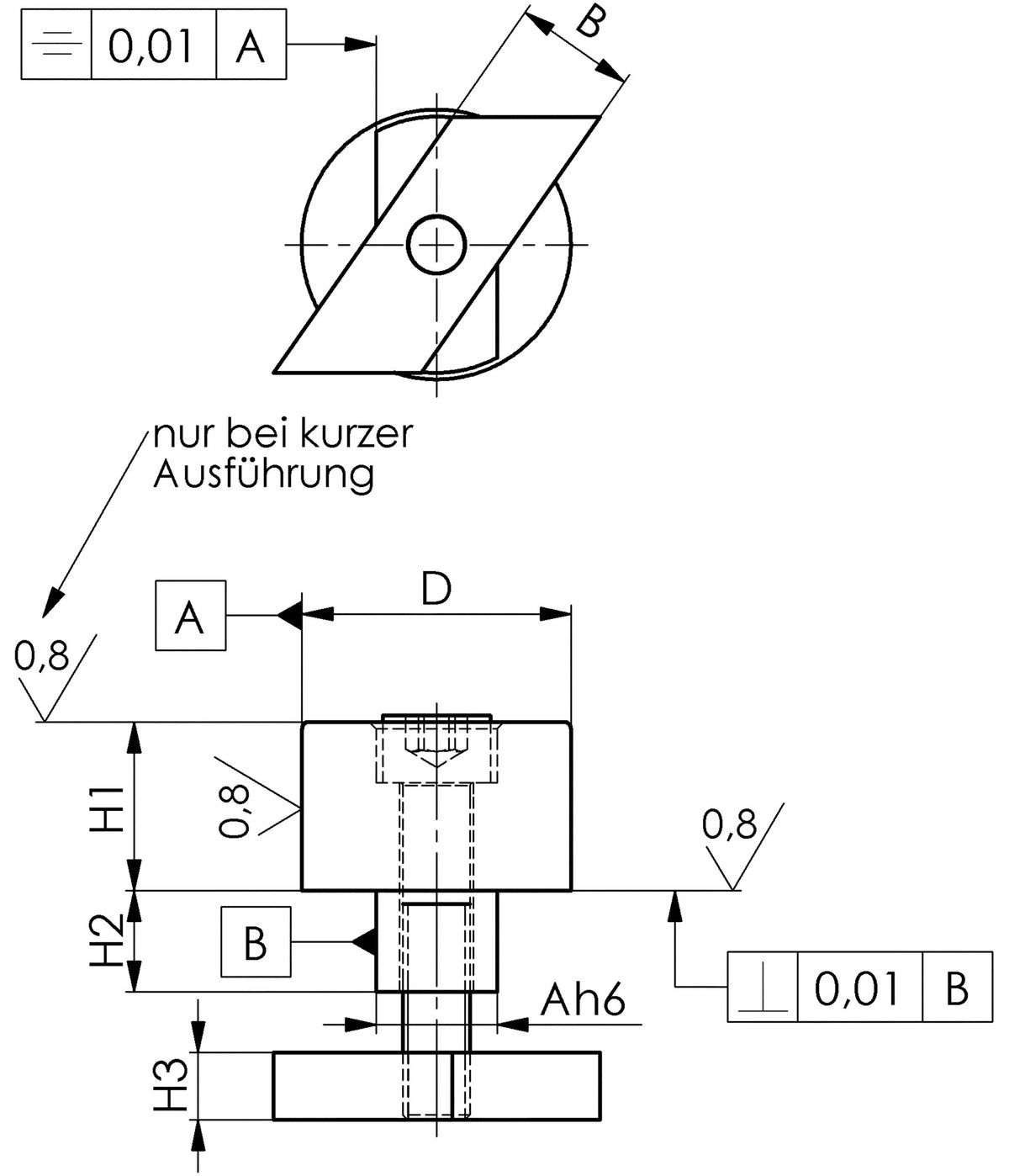

Technische Daten
| Marke: | AMF |
| Kategorie: | Anschläge (Mechanische Spannelemente) |
| Gewicht: | 0,06 - 0,69 kg |
| H2: | 8 - 20 mm |
| H3: | 6 - 16 mm |
| Nut: | 12 - 28 mm |
| A h6: | 0-0,011mm / 0-0,013mm |
| B -0,6: | 12 - 22 mm |
| D ±0,1: | 20 - 46 mm |
| Ausführung: | kurz / lang |
| Auskraglänge: | 15 - 50 mm |
| H1 ±0,01 kurz: | 15 - 25 mm |
| Schraube ISO 4762: | M6 / M8 / M10 / M12 x 25 - 90 |
| Maße (L x B x H): | 55 mm / 70 mm / 75 mm / 90 mm / 10 cm / 85 mm x 40 - 70 mm x 20 - 45 mm |
| H1 ±0,2 lang: | 25 - 50 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Anschläge (Mechanische Spannelemente) |
| Gewicht: | 0,06 kg |
| H2: | 8mm |
| H3: | 6mm |
| Nut: | 12 mm |
| A h6: | 0-0,011mm |
| B -0,6: | 12mm |
| D ±0,1: | 20mm |
| Ausführung: | kurz |
| Auskraglänge: | 15 mm |
| H1 ±0,01 kurz: | 15mm |
| Schraube ISO 4762: | M6 x 25 |
| Maße (L x B x H): | 55 mm x 40 mm x 25 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Anschläge (Mechanische Spannelemente) |
| Gewicht: | 0,09 kg |
| H2: | 8mm |
| H3: | 6mm |
| Nut: | 12 mm |
| A h6: | 0-0,011mm |
| B -0,6: | 12mm |
| D ±0,1: | 20mm |
| Ausführung: | lang |
| Auskraglänge: | 25 mm |
| H1 ±0,2 lang: | 25mm |
| Schraube ISO 4762: | M6 x 35 |
| Maße (L x B x H): | 70 mm x 40 mm x 20 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Anschläge (Mechanische Spannelemente) |
| Gewicht: | 0,2 kg |
| H2: | 9mm |
| H3: | 8mm |
| Nut: | 14 mm |
| A h6: | 0-0,011mm |
| B -0,6: | 14mm |
| D ±0,1: | 32mm |
| Ausführung: | kurz |
| Auskraglänge: | 25 mm |
| H1 ±0,01 kurz: | 25mm |
| Schraube ISO 4762: | M8 x 35 |
| Maße (L x B x H): | 75 mm x 40 mm x 40 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Anschläge (Mechanische Spannelemente) |
| Gewicht: | 0,36 kg |
| H2: | 9mm |
| H3: | 8mm |
| Nut: | 14 mm |
| A h6: | 0-0,011mm |
| B -0,6: | 14mm |
| D ±0,1: | 32mm |
| Ausführung: | lang |
| Auskraglänge: | 50 mm |
| H1 ±0,2 lang: | 50mm |
| Schraube ISO 4762: | M8 x 60 |
| Maße (L x B x H): | 90 mm x 45 mm x 35 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Anschläge (Mechanische Spannelemente) |
| Gewicht: | 0,22 kg |
| H2: | 10mm |
| H3: | 8mm |
| Nut: | 16 mm |
| A h6: | 0-0,011mm |
| B -0,6: | 16mm |
| D ±0,1: | 32mm |
| Ausführung: | kurz |
| Auskraglänge: | 25 mm |
| H1 ±0,01 kurz: | 25mm |
| Schraube ISO 4762: | M8 x 45 |
| Maße (L x B x H): | 10 cm x 60 mm x 25 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Anschläge (Mechanische Spannelemente) |
| Gewicht: | 0,39 kg |
| H2: | 10mm |
| H3: | 8mm |
| Nut: | 16 mm |
| A h6: | 0-0,011mm |
| B -0,6: | 16mm |
| D ±0,1: | 32mm |
| Ausführung: | lang |
| Auskraglänge: | 50 mm |
| H1 ±0,2 lang: | 50mm |
| Schraube ISO 4762: | M8 x 70 |
| Maße (L x B x H): | 85 mm x 50 mm x 35 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Anschläge (Mechanische Spannelemente) |
| Gewicht: | 0,38 kg |
| H2: | 15mm |
| H3: | 10mm |
| Nut: | 18 mm |
| A h6: | 0-0,011mm |
| B -0,6: | 18mm |
| D ±0,1: | 40mm |
| Ausführung: | kurz |
| Auskraglänge: | 25 mm |
| H1 ±0,01 kurz: | 25mm |
| Schraube ISO 4762: | M10 x 50 |
| Maße (L x B x H): | 85 mm x 60 mm x 40 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Anschläge (Mechanische Spannelemente) |
| Gewicht: | 0,62 kg |
| H2: | 15mm |
| H3: | 10mm |
| Nut: | 18 mm |
| A h6: | 0-0,011mm |
| B -0,6: | 18mm |
| D ±0,1: | 40mm |
| Ausführung: | lang |
| Auskraglänge: | 50 mm |
| H1 ±0,2 lang: | 50mm |
| Schraube ISO 4762: | M10 x 75 |
| Maße (L x B x H): | 10 cm x 60 mm x 40 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Anschläge (Mechanische Spannelemente) |
| Gewicht: | 0,445 kg |
| H2: | 15mm |
| H3: | 14mm |
| Nut: | 22 mm |
| A h6: | 0-0,013mm |
| B -0,6: | 20mm |
| D ±0,1: | 40mm |
| Ausführung: | kurz |
| Auskraglänge: | 25 mm |
| H1 ±0,01 kurz: | 25mm |
| Schraube ISO 4762: | M10 x 55 |
| Maße (L x B x H): | 70 mm x 60 mm x 40 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Anschläge (Mechanische Spannelemente) |
| Gewicht: | 0,69 kg |
| H2: | 15mm |
| H3: | 14mm |
| Nut: | 22 mm |
| A h6: | 0-0,013mm |
| B -0,6: | 20mm |
| D ±0,1: | 40mm |
| Ausführung: | lang |
| Auskraglänge: | 50 mm |
| H1 ±0,2 lang: | 50mm |
| Schraube ISO 4762: | M10 x 80 |
| Maße (L x B x H): | 90 mm x 70 mm x 45 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Anschläge (Mechanische Spannelemente) |
| H2: | 20mm |
| H3: | 16mm |
| Nut: | 28 mm |
| A h6: | 0-0,013mm |
| B -0,6: | 22mm |
| D ±0,1: | 46mm |
| Ausführung: | kurz |
| Auskraglänge: | 25 mm |
| H1 ±0,01 kurz: | 25mm |
| Schraube ISO 4762: | M12 x 60 |
Technische Daten
| Marke: | AMF |
| Kategorie: | Anschläge (Mechanische Spannelemente) |
| H2: | 20mm |
| H3: | 16mm |
| Nut: | 28 mm |
| A h6: | 0-0,013mm |
| B -0,6: | 22mm |
| D ±0,1: | 46mm |
| Ausführung: | lang |
| Auskraglänge: | 50 mm |
| H1 ±0,2 lang: | 50mm |
| Schraube ISO 4762: | M12 x 90 |
