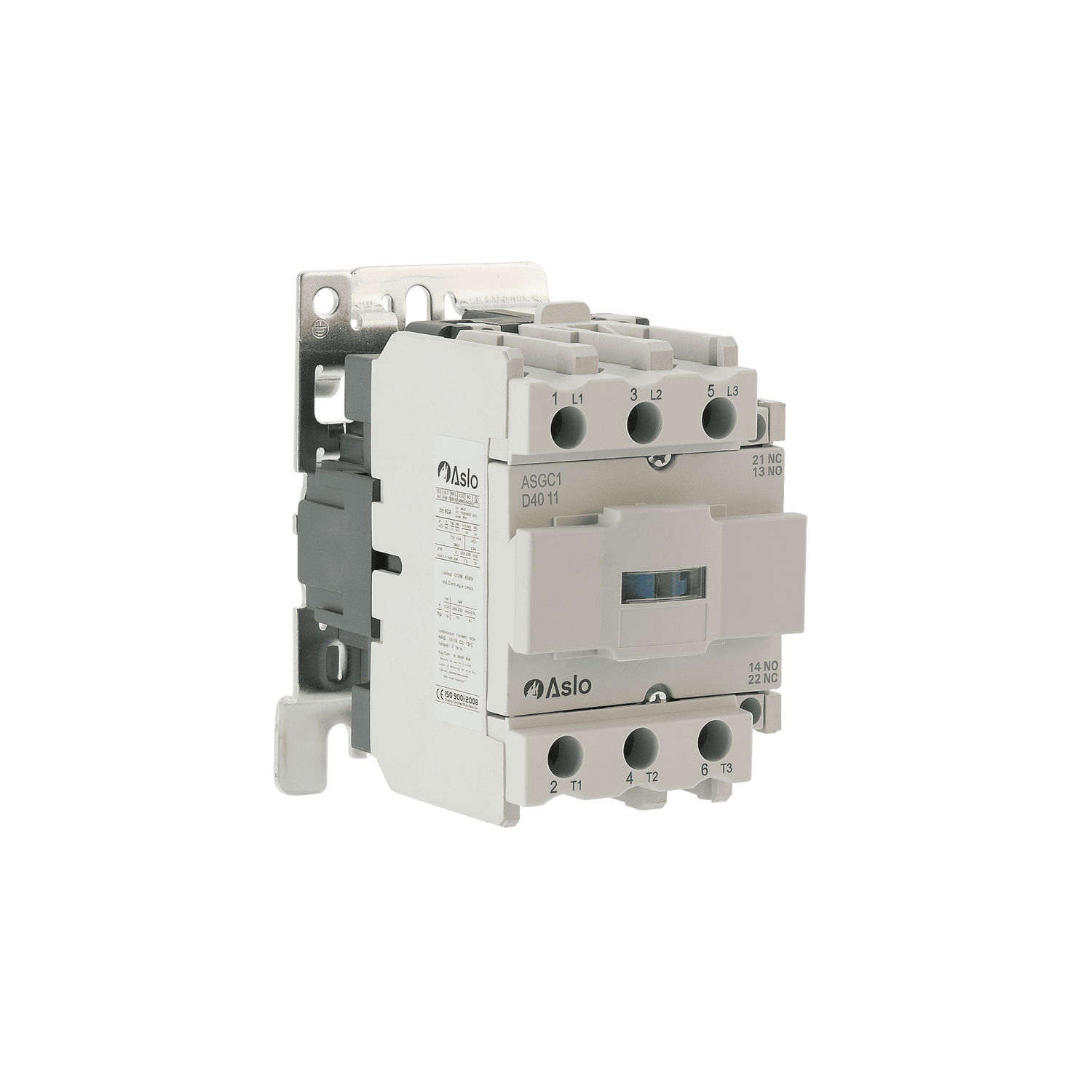

ASLO Schütz 40A 3P + 1NC + 1NO – 240V AC, Dreipolig, Motorsteuerung, IP20, AC-3/AC-4 – Modell ASGC4011P7

Das ASLO Schütz 40A 3P + 1NC + 1NO 240V (Modell ASGC4011P7) ist ein leistungsstarkes dreipoliges Schütz, ideal für industrielle Anwendungen zur Steuerung von Motoren und anderen elektrischen Lasten. Ausgestattet mit einer 240V-Wechselstromspule sowie zusätzlichen Schließer- und Öffnerkontakten bietet dieses Schütz flexible Steuerungsmöglichkeiten.

• Typ: Dreipoliges Schütz mit Wechselstromspule
• Stromstärke: 40A
• Spulenspannung: 240V AC
• Polanzahl: 3P (drei Hauptpole)
• Zusätzliche Kontaktkonfiguration:
  • 1NO (Normally Open) - Ein Schließer
  • 1NC (Normally Closed) - Ein Öffner
• Schutzart: IP20, geeignet für den Einsatz in Innenräumen mit geschützter Umgebung.

• Elektrische Leistung: Bis zu 95A bei 690V
• Nennfrequenz: 50/60 Hz
• Isolationsspannung (Ui): 690V
• Stoßspannungsfestigkeit (Uimp): 6 kV, für Schutz vor Spannungsspitzen.
• Betriebsbereich:
  • Anlaufspannung: 85% bis 110% der Nennspannung (Us)
  • Ausgangsspannung: 20% bis 75% der Nennspannung (Us)
• Umgebungstemperatur: -5°C bis +40°C
• Lagertemperatur: -40°C bis +75°C
• Maximale Betriebshöhe: Bis zu 2000 Meter über dem Meeresspiegel
• Gebrauchskategorien: AC-3, AC-4 (geeignet für Motorsteuerung und häufiges Schalten)
• Flammfestigkeit: V1, gemäß UL 94, bietet gute Beständigkeit gegen Flammen.

• Motorsteuerung: Optimal für industrielle Anwendungen, bei denen Motoren sicher und zuverlässig geschaltet werden müssen.
• Industrielle Steuerungssysteme: Perfekt für den Einsatz in Automatisierungs- und Steuerungssystemen, sowie in Schalttafeln.
• Gebrauchskategorien:
  • AC-3: Für das Ein- und Ausschalten von Motoren unter Lastbedingungen.
  • AC-4: Für häufiges Schalten und Reversieren von Motoren.

Die Leistung des Schützes hängt von den Spezifikationen des Motors ab:

• 15,5 kW / 24,7 HP: 40 A
• 22 kW / 30 HP: 50 A
• 30 kW / 40 HP: 65 A
• 37 kW / 50 HP: 90 A
• 45 kW / 60 HP: 95 A

• Breite/Modul: 17,8 mm, für eine platzsparende und flexible Installation.
• Normen: Entspricht der IEC 60947-4-1, ein internationaler Standard für Niederspannungsschaltgeräte und -steuergeräte.

• Vielseitigkeit: Mit zusätzlichen 1NO- und 1NC-Kontakten bietet das Schütz flexible Steuerungsmöglichkeiten für vielfältige Anwendungen.
• Zuverlässigkeit und Robustheit: Konzipiert für industrielle Anforderungen, die eine hohe Belastbarkeit und Verlässlichkeit erfordern.
• Sicherheitsmerkmale: Hohe Stoßspannungsfestigkeit (6 kV) und Flammfestigkeit (V1) bieten Schutz und Sicherheit in anspruchsvollen Umgebungen.

Das ASLO Schütz 40A 3P + 1NC + 1NO 240V ist eine ideale Lösung für industrielle Steuerungsanwendungen und insbesondere für die Steuerung von Motoren und elektrischen Lasten. Mit der 240V-Spule und der Kombination aus Schließer- und Öffnerkontakten ist dieses Schütz vielseitig einsetzbar. Die normgerechte Bauweise und die hohe Belastbarkeit machen es zu einer verlässlichen Wahl für anspruchsvolle industrielle Anwendungen.

Logistikdaten:

• Gewicht (kg): 1,260
• Höhe (mm): 130,000
• Breite (mm): 120,000
• Länge (mm): 80,000
