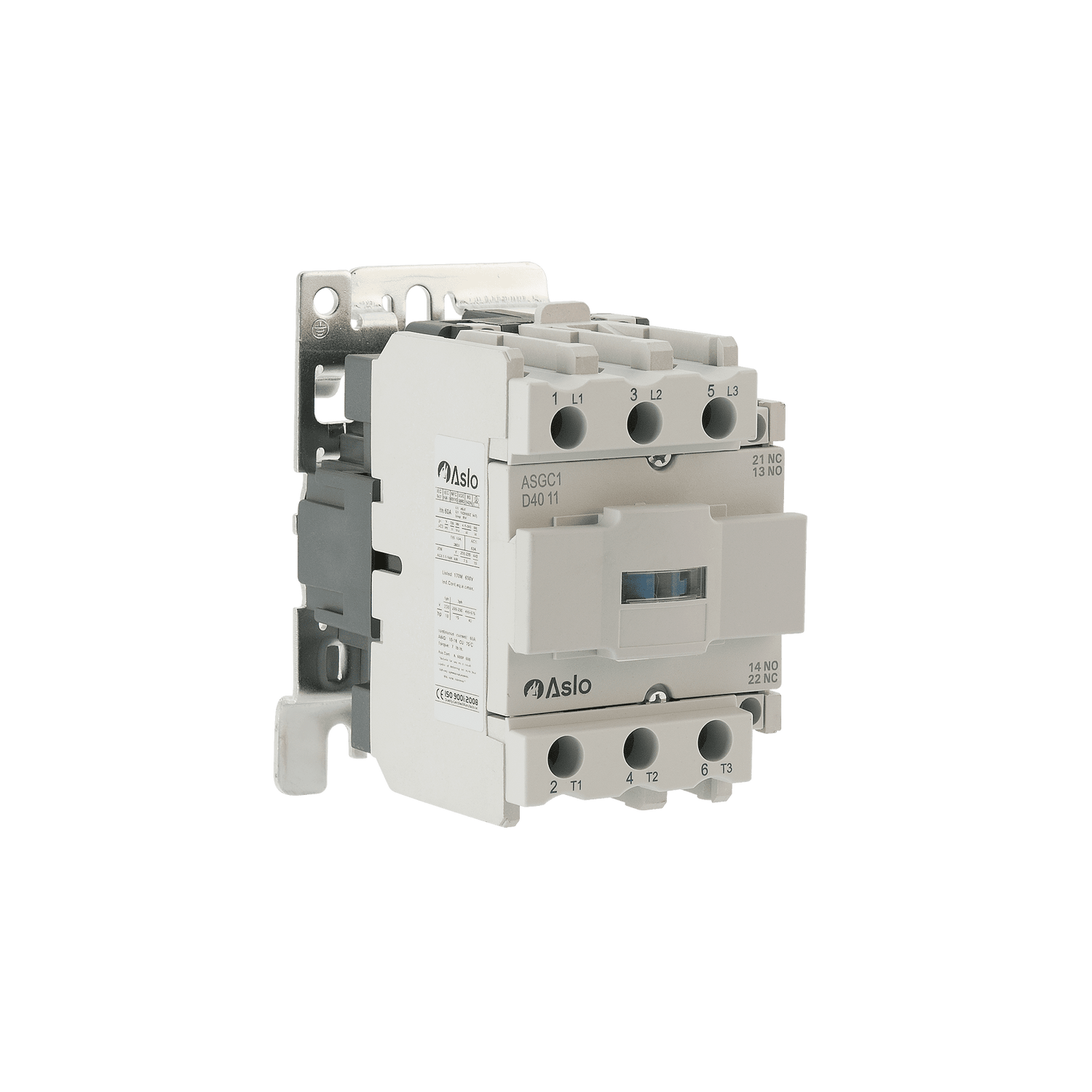

ASLO Schütz 50A 3P + 1NC + 1NO – 110V AC, Dreipolig, Motorsteuerung, IP20, AC-3/AC-4 – Modell ASGC5011F7

Das ASLO Schütz 50A 3P + 1NC + 1NO 110V (Modell ASGC5011F7) ist ein robustes dreipoliges Schaltgerät mit einer Wechselstromspule, das speziell für industrielle Anwendungen konzipiert ist. Es bietet zusätzliche Flexibilität durch seine Kombination aus Schließer- und Öffnerkontakten und ist für die Steuerung von Motoren und elektrischen Lasten in verschiedenen Einsatzbereichen geeignet.

• Typ: Dreipoliges Schütz mit Wechselstromspule
• Stromstärke: 50A
• Spulenspannung: 110V AC
• Polanzahl: 3P (3-polig)
• Zusätzliche Kontaktkonfiguration:
  • 1NO (Normally Open) - Ein Schließer
  • 1NC (Normally Closed) - Ein Öffner
• Schutzart: IP20, geeignet für den Einsatz in geschützten Umgebungen.

• Elektrische Leistung: Bis zu 95A bei 690V
• Nennfrequenz: 50/60 Hz
• Isolationsspannung (Ui): 690V
• Stoßspannungsfestigkeit (Uimp): 6 kV, schützt vor Spannungsspitzen.
• Betriebsbereich:
  • Anlaufspannung: 85% bis 110% der Nennspannung (Us)
  • Ausgangsspannung: 20% bis 75% der Nennspannung (Us)
• Umgebungstemperatur: -5°C bis +40°C
• Lagertemperatur: -40°C bis +75°C
• Maximale Betriebshöhe: Bis zu 2000 Meter über dem Meeresspiegel
• Gebrauchskategorien: AC-3, AC-4 (geeignet für Motorsteuerungsanwendungen)
• Flammfestigkeit: V1, gemäß UL 94 (gute Beständigkeit gegen Flammen).

• Motorsteuerung: Ideal für industrielle Steuerung von Motoren und anderen elektrischen Lasten.
• Industrielle Anwendungen: Verwendet in Automatisierungstechnik, Schalttafeln und elektrischen Steuerungssystemen.
• Gebrauchskategorien:
  • AC-3: Nutzung für Motorsteuerung, Ein- und Ausschalten unter Lastbedingungen.
  • AC-4: Für anspruchsvolle Anwendungen, wie häufiges Schalten und Reversieren von Motoren.

Die Leistungsfähigkeit des Schützes hängt von den Eigenschaften des Motors ab:

• 15,5 kW / 24,7 HP: 40 A
• 22 kW / 30 HP: 50 A
• 30 kW / 40 HP: 65 A
• 37 kW / 50 HP: 90 A
• 45 kW / 60 HP: 95 A

• Breite/Modul: 17,8 mm, was eine kompakte Bauweise ermöglicht.
• Normen: Erfüllt IEC 60947-4-1, einen Standard für Niederspannungsschaltgeräte und -steuergeräte.

Das ASLO Schütz 50A 3P + 1NC + 1NO 110V ist ein vielseitiges und leistungsstarkes Schaltgerät für industrielle Anwendungen. Es eignet sich besonders gut für die Steuerung von Motoren in Umgebungen, in denen zuverlässige und robuste Lösungen benötigt werden. Mit den zusätzlichen Schaltkontakten (1NO und 1NC) bietet das Schütz erweiterte Steuerungsmöglichkeiten. Dank seiner Eignung für die Gebrauchskategorien AC-3 und AC-4 ist es in der Lage, anspruchsvolle Schaltvorgänge unter Lastbedingungen durchzuführen.
