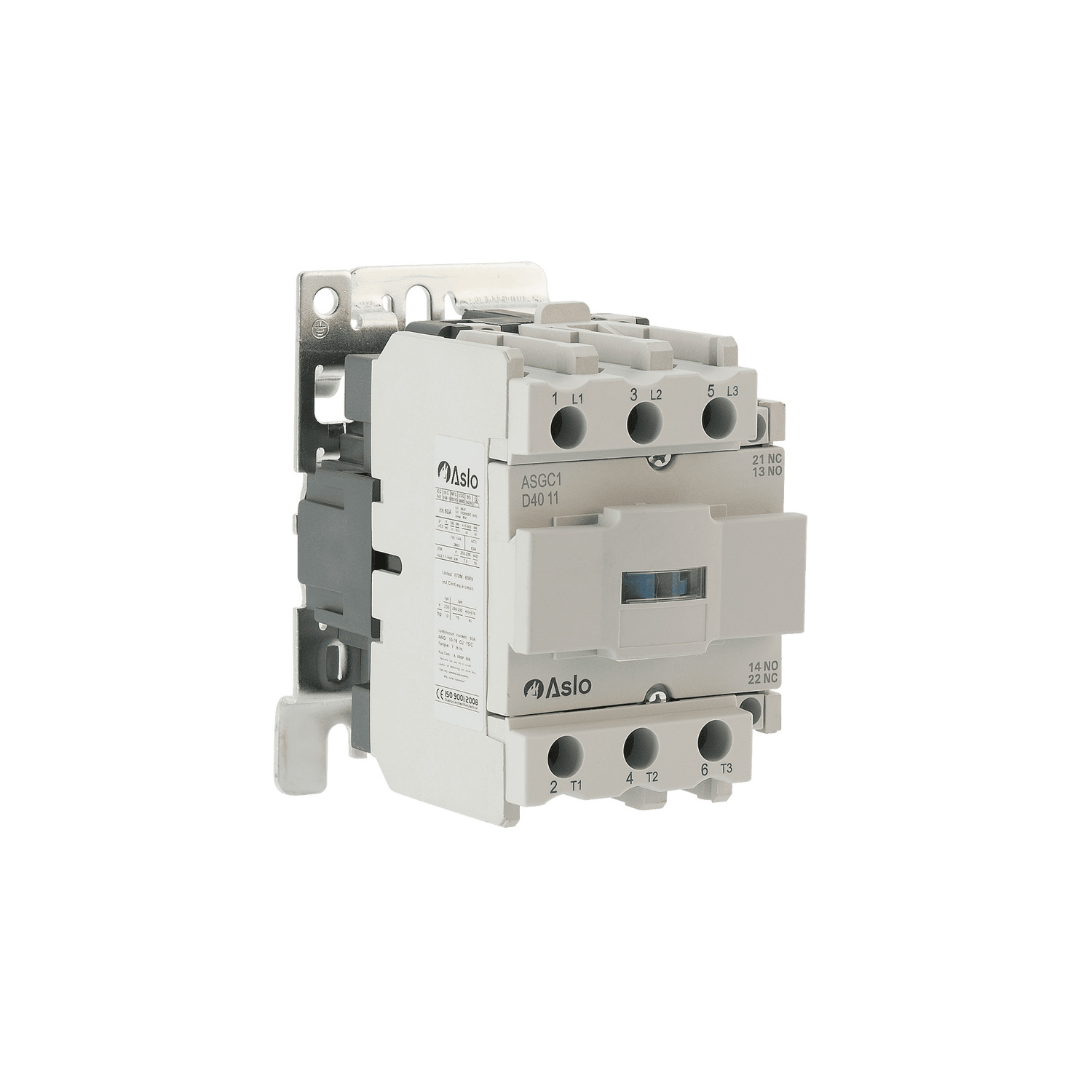

ASLO Schütz 50A 3P + 1NC + 1NO – 24V AC, IP20, Dreipolig, Motorsteuerung, AC-3/AC-4 – Modell ASGC5011B7

Das ASLO Schütz 50A 3P + 1NC + 1NO 24V (Modell ASGC5011B7) ist ein dreipoliges Schaltgerät mit Wechselstromspule, das speziell für industrielle Anwendungen konzipiert ist. Es bietet Flexibilität durch die zusätzlichen Schaltkontakte und ist für die Steuerung von elektrischen Motoren sowie anderen Lasten geeignet.

• Typ: Dreipoliges Schütz mit Wechselstromspule
• Stromstärke: 50A
• Spannung der Spule: 24V AC
• Polanzahl: 3P (3-polig)
• Zusätzliche Kontaktkonfiguration:
  • 1NO (Normally Open) - Ein Schließer
  • 1NC (Normally Closed) - Ein Öffner
• Schutzart: IP20, geeignet für den Einsatz in geschützten Umgebungen.

• Elektrische Leistung: Bis zu 95A bei 690V
• Nennfrequenz: 50/60 Hz
• Isolationsspannung (Ui): 690V
• Stoßspannungsfestigkeit (Uimp): 6 kV, schützt vor Spannungsspitzen
• Betriebsbereich:
  • Anlaufspannung: 85% bis 110% der Nennspannung (Us)
  • Ausgangsspannung: 20% bis 75% der Nennspannung (Us)
• Umgebungstemperatur: -5°C bis +40°C
• Lagertemperatur: -40°C bis +75°C
• Maximale Betriebshöhe: Bis zu 2000 Meter über dem Meeresspiegel
• Gebrauchskategorien: AC-3, AC-4 (geeignet für Motorsteuerungsanwendungen)
• Flammfestigkeit: V1, gemäß UL 94 (gute Beständigkeit gegen Flammen)

• Motorsteuerung: Geeignet für die Steuerung von elektrischen Motoren in industriellen Umgebungen.
• Industrielle Anwendungen: Verwendet in Schalttafeln, Automatisierungssystemen und anderen Steuerungsanwendungen.
• Gebrauchskategorien:
  • AC-3: Verwendung für Motorsteuerung, Ein- und Ausschalten unter Lastbedingungen.
  • AC-4: Für anspruchsvolle Schaltvorgänge, wie häufiges Schalten und Reversieren von Motoren.

Die Leistungsfähigkeit des Schützes variiert je nach den Eigenschaften des Motors:

• 15,5 kW / 24,7 HP: 40 A
• 22 kW / 30 HP: 50 A
• 30 kW / 40 HP: 65 A
• 37 kW / 50 HP: 90 A
• 45 kW / 60 HP: 95 A

• Breite/Modul: 17,8 mm, ermöglicht eine platzsparende Installation.
• Normen: Entspricht IEC 60947-4-1, einem Standard für Niederspannungsschaltgeräte und -steuergeräte.

Das ASLO Schütz 50A 3P + 1NC + 1NO 24V ist eine flexible und leistungsstarke Komponente für industrielle Anwendungen, insbesondere für die Steuerung von Motoren und anderen elektrischen Lasten. Mit seinen zusätzlichen Schaltkontakten (1NO und 1NC) bietet es eine erweiterte Funktionalität für verschiedene Steuerungsanwendungen. Die robuste Bauweise, die hohe Stoßspannungsfestigkeit und die Klassifizierung in den Kategorien AC-3 und AC-4 machen es zu einer zuverlässigen Wahl für anspruchsvolle Schaltvorgänge.

Logistikdaten:

• Gewicht (kg): 1,297
• Höhe (mm): 140,000
• Breite (mm): 130,000
• Länge (mm): 85,000
