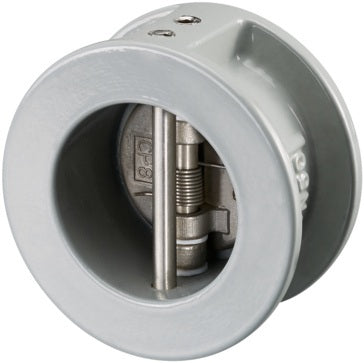

OVENTROP Doppelrückschlagklappe PN 16 GG Zwischenbauausführung
Warum bei Tools.de kaufen?
Originalware aus offiziellen Bezugsquellen
Direkt vom Hersteller oder offiziellen Distributor – keine Grauimporte.
Deutscher Standort mit eigenem Lager & Testgelände
Viele Produkte schnell verfügbar und vor Ort erlebbar.
600 m² Showroom für Maschinen & Werkzeug
Vor Ort ansehen, vergleichen und fachkundig beraten lassen.
Eigene Reparaturwerkstatt & Fachtechniker
Persönliche Hilfe auch nach dem Kauf – auch telefonisch.
Die Doppelrückschlagklappe PN 16 von Oventrop ist eine hochwertige Armatur für die Montage zwischen Flanschen nach EN 1092-2. Das Gehäuse aus Grauguss EN-GJL-250 (GG 25) mit beschichteter Oberfläche sorgt für Robustheit, während die Klappen aus Edelstahl und die Sitzdichtungen aus EPDM eine zuverlässige Abdichtung . Die Klappe eignet sich für den Einbau in horizontal oder vertikal verlaufenden Rohrleitungen. Bei horizontalem Einbau muss die Klappenspindel senkrecht stehen, bei vertikalem Einbau muss die Durchströmung von unten nach oben erfolgen. Die Durchflussrichtung ist zu beachten. Mit Schließfeder ausgestattet, arbeitet die Armatur im Temperaturbereich von 0 bis 120 °C. Die Doppelrückschlagklappe ist in mehreren Ausführungen erhältlich, sodass für jede Rohrleitung die passende Variante gewählt werden kann.
Eigenschaften und Vorteile:
- Gehäuse aus Grauguss EN-GJL-250 (GG 25) mit beschichteter Oberfläche
- Klappen aus Edelstahl und Sitzdichtungen aus EPDM
- Geeignet für Montage zwischen PN 16 Flanschen nach EN 1092-2
- Einbau in horizontalen und vertikalen Rohrleitungen möglich
- Mit Schließfeder für zuverlässiges Schließen
- Temperaturbereich von 0 °C bis 120 °C im Dauerbetrieb
- In verschiedenen Nennweiten und Längen erhältlich
Zusätzliche Features:
Die Oventrop Doppelrückschlagklappe wird als einzelnes Stück geliefert. Bitte beachten Sie die Einbauhinweise: Bei horizontalem Einbau muss die Klappenspindel senkrecht stehen, bei vertikalem Einbau muss die Durchströmung von unten nach oben erfolgen. Die Durchflussrichtung ist zu beachten.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
OVENTROP Doppelrückschlagklappe PN 16 GG Zwischenbauausführung
Herstellerinformationen:
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Rückschlagklappe |
| Gewicht: | 1,521 - 227 kg |
| Länge: | 54 - 222 mm |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Ventilform: | Doppelklappe |
| Ausführung: | DN 50 / DN 65 / DN 80 / DN 100 / DN 125 / DN 150 / DN 200 / DN 250 u. a. |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Hersteller-Serie: | Rückschlagklappen |
| Mit Schließfeder: | ja |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Nenninnendurchmesser: | DN 50 / DN 65 / DN 80 / DN 100 / DN 125 / DN 150 / DN 200 / DN 250 u. a. |
| Werkstoff des Gehäuses: | Gusseisen |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | 0 |
| Maße (L x B x H): | 11 - 80 cm x 11 - 73 cm x 60 mm / 10 cm / 85 mm / 90 mm / 70 mm / 10,6 cm / 11,5 cm / 16 cm u. a. |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Rückschlagklappe |
| Gewicht: | 1,521 kg |
| Länge: | 54 mm |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Ventilform: | Doppelklappe |
| Ausführung: | DN 50 |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Hersteller-Serie: | Rückschlagklappen |
| Mit Schließfeder: | ja |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Nenninnendurchmesser: | DN 50 |
| Werkstoff des Gehäuses: | Gusseisen |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | 0 |
| Maße (L x B x H): | 11 cm x 11 cm x 60 mm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Rückschlagklappe |
| Gewicht: | 2,141 kg |
| Länge: | 54 mm |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Ventilform: | Doppelklappe |
| Ausführung: | DN 65 |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Hersteller-Serie: | Rückschlagklappen |
| Mit Schließfeder: | ja |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Nenninnendurchmesser: | DN 65 |
| Werkstoff des Gehäuses: | Gusseisen |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | 0 |
| Maße (L x B x H): | 26 cm x 26 cm x 10 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Rückschlagklappe |
| Gewicht: | 2,59 kg |
| Länge: | 57 mm |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Ventilform: | Doppelklappe |
| Ausführung: | DN 80 |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Hersteller-Serie: | Rückschlagklappen |
| Mit Schließfeder: | ja |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Nenninnendurchmesser: | DN 80 |
| Werkstoff des Gehäuses: | Gusseisen |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | 0 |
| Maße (L x B x H): | 21 cm x 20,5 cm x 85 mm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Rückschlagklappe |
| Gewicht: | 3,818 kg |
| Länge: | 64 mm |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Ventilform: | Doppelklappe |
| Ausführung: | DN 100 |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Hersteller-Serie: | Rückschlagklappen |
| Mit Schließfeder: | ja |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Nenninnendurchmesser: | DN 100 |
| Werkstoff des Gehäuses: | Gusseisen |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | 0 |
| Maße (L x B x H): | 20,5 cm x 20,5 cm x 90 mm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Rückschlagklappe |
| Gewicht: | 6,831 kg |
| Länge: | 70 mm |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Ventilform: | Doppelklappe |
| Ausführung: | DN 125 |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Hersteller-Serie: | Rückschlagklappen |
| Mit Schließfeder: | ja |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Nenninnendurchmesser: | DN 125 |
| Werkstoff des Gehäuses: | Gusseisen |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | 0 |
| Maße (L x B x H): | 18,9 cm x 19,1 cm x 70 mm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Rückschlagklappe |
| Gewicht: | 7,708 kg |
| Länge: | 76 mm |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Ventilform: | Doppelklappe |
| Ausführung: | DN 150 |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Hersteller-Serie: | Rückschlagklappen |
| Mit Schließfeder: | ja |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Nenninnendurchmesser: | DN 150 |
| Werkstoff des Gehäuses: | Gusseisen |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | 0 |
| Maße (L x B x H): | 26 cm x 26 cm x 10 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Rückschlagklappe |
| Gewicht: | 13,5 kg |
| Länge: | 95 mm |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Ventilform: | Doppelklappe |
| Ausführung: | DN 200 |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Hersteller-Serie: | Rückschlagklappen |
| Mit Schließfeder: | ja |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Nenninnendurchmesser: | DN 200 |
| Werkstoff des Gehäuses: | Gusseisen |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | 0 |
| Maße (L x B x H): | 31,6 cm x 27,6 cm x 10,6 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Rückschlagklappe |
| Gewicht: | 19,666 kg |
| Länge: | 108 mm |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Ventilform: | Doppelklappe |
| Ausführung: | DN 250 |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Hersteller-Serie: | Rückschlagklappen |
| Mit Schließfeder: | ja |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Nenninnendurchmesser: | DN 250 |
| Werkstoff des Gehäuses: | Gusseisen |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | 0 |
| Maße (L x B x H): | 36,5 cm x 33 cm x 11,5 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Rückschlagklappe |
| Gewicht: | 30,365 kg |
| Länge: | 143 mm |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Ventilform: | Doppelklappe |
| Ausführung: | DN 300 |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Hersteller-Serie: | Rückschlagklappen |
| Mit Schließfeder: | ja |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Nenninnendurchmesser: | DN 300 |
| Werkstoff des Gehäuses: | Gusseisen |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | 0 |
| Maße (L x B x H): | 39 cm x 39 cm x 16 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Rückschlagklappe |
| Gewicht: | 50 kg |
| Länge: | 184 mm |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Ventilform: | Doppelklappe |
| Ausführung: | DN 350 |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Hersteller-Serie: | Rückschlagklappen |
| Mit Schließfeder: | ja |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Nenninnendurchmesser: | DN 350 |
| Werkstoff des Gehäuses: | Gusseisen |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | 0 |
| Maße (L x B x H): | 48 cm x 44,5 cm x 19 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Rückschlagklappe |
| Gewicht: | 79 kg |
| Länge: | 191 mm |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Ventilform: | Doppelklappe |
| Ausführung: | DN 400 |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Hersteller-Serie: | Rückschlagklappen |
| Mit Schließfeder: | ja |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Nenninnendurchmesser: | DN 400 |
| Werkstoff des Gehäuses: | Gusseisen |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | 0 |
| Maße (L x B x H): | 55,5 cm x 49,5 cm x 20 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Rückschlagklappe |
| Gewicht: | 99 kg |
| Länge: | 203 mm |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Ventilform: | Doppelklappe |
| Ausführung: | DN 450 |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Hersteller-Serie: | Rückschlagklappen |
| Mit Schließfeder: | ja |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Nenninnendurchmesser: | DN 450 |
| Werkstoff des Gehäuses: | Gusseisen |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | 0 |
| Maße (L x B x H): | 61 cm x 55 cm x 20,5 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Rückschlagklappe |
| Gewicht: | 124,5 kg |
| Länge: | 213 mm |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Ventilform: | Doppelklappe |
| Ausführung: | DN 500 |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Hersteller-Serie: | Rückschlagklappen |
| Mit Schließfeder: | ja |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Nenninnendurchmesser: | DN 500 |
| Werkstoff des Gehäuses: | Gusseisen |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | 0 |
| Maße (L x B x H): | 66 cm x 61,5 cm x 21,5 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Rückschlagklappe |
| Gewicht: | 227 kg |
| Länge: | 222 mm |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Ventilform: | Doppelklappe |
| Ausführung: | DN 600 |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Hersteller-Serie: | Rückschlagklappen |
| Mit Schließfeder: | ja |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Nenninnendurchmesser: | DN 600 |
| Werkstoff des Gehäuses: | Gusseisen |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | 0 |
| Maße (L x B x H): | 80 cm x 73 cm x 22,5 cm |
Datenblätter & Downloads
Datenblatt Datenblatt Datenblatt Datenblatt Datenblatt Datenblatt Datenblatt Datenblatt Datenblatt DatenblattSicher einkaufen auf Tools.de
Sichere Zahlungsmethoden, Raten- und Kauf auf Rechnung. Preisangaben inkl. MwSt. zzgl. Versand. Je nach Lieferadresse kann die Mehrwertsteuer an der Kasse variieren.
