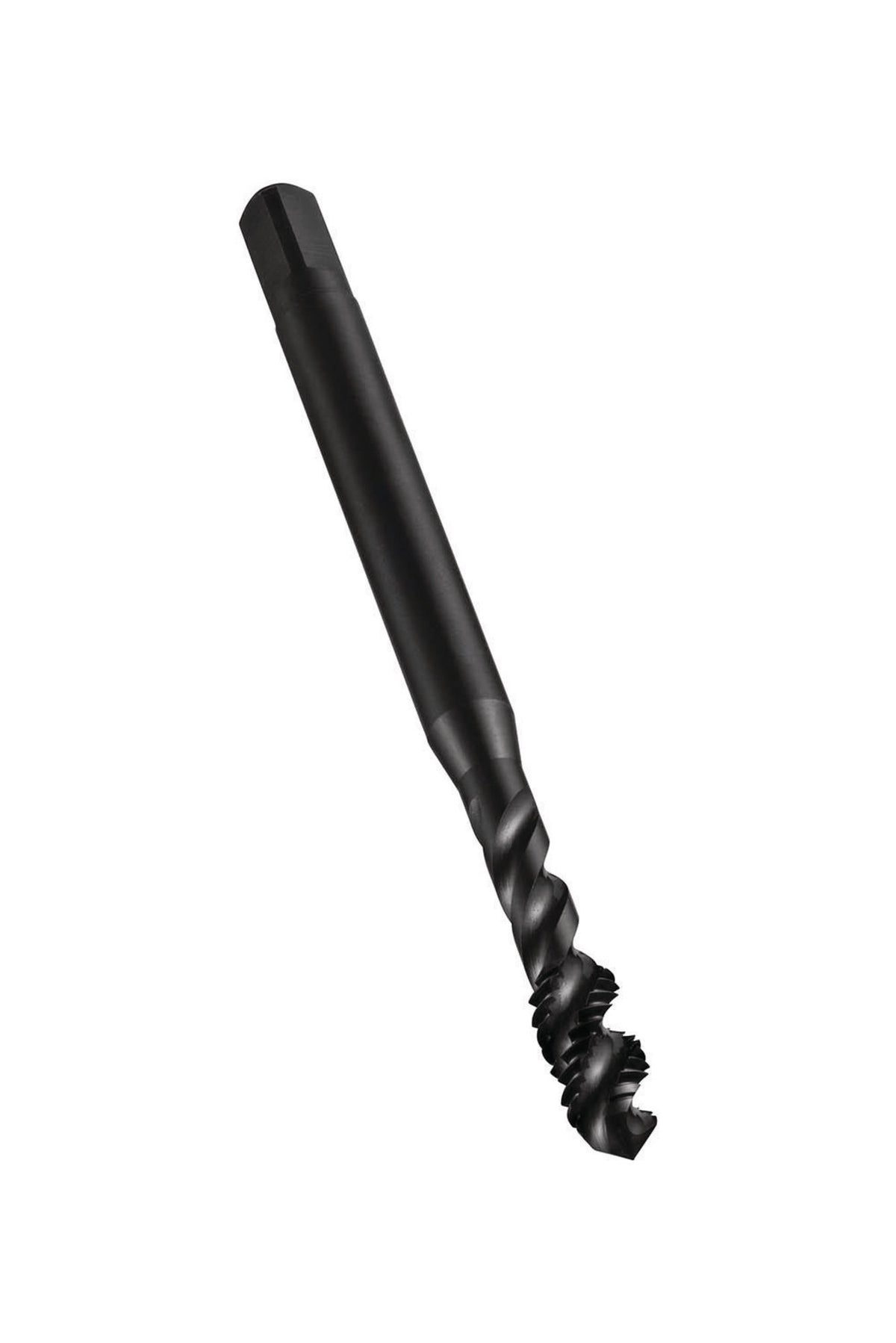

DORMER Maschinengewindebohrer ISO 529C E023 UNC
Warum bei Tools.de kaufen?
Originalware aus offiziellen Bezugsquellen
Direkt vom Hersteller oder offiziellen Distributor – keine Grauimporte.
Deutscher Standort mit eigenem Lager & Testgelände
Viele Produkte schnell verfügbar und vor Ort erlebbar.
600 m² Showroom für Maschinen & Werkzeug
Vor Ort ansehen, vergleichen und fachkundig beraten lassen.
Eigene Reparaturwerkstatt & Fachtechniker
Persönliche Hilfe auch nach dem Kauf – auch telefonisch.

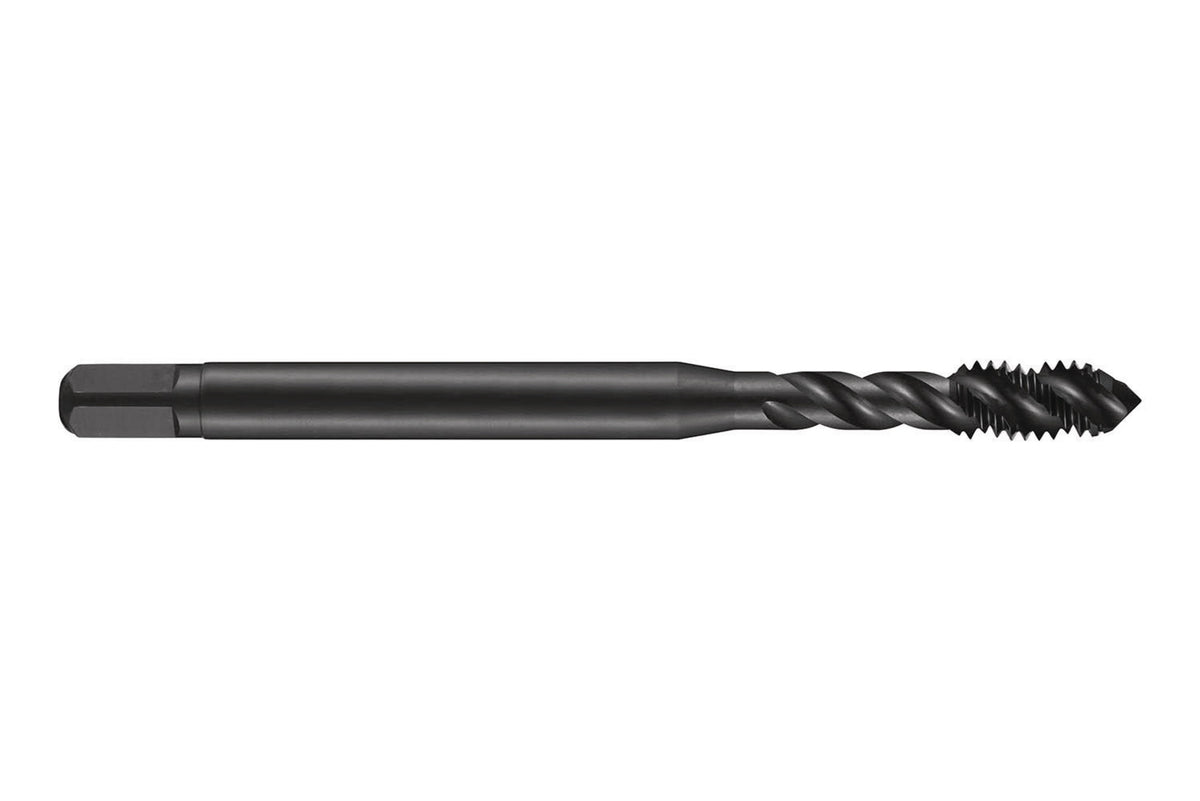

Der Maschinengewindebohrer E023 von DORMER ist ein spiralgenuteter Gewindebohrer für den maschinellen Einsatz in Sacklochgewinden. Mit seiner Anschnittform C und 2-3xP Gewindeanschnitt eignet er sich für Allzweckanwendungen in einer Vielzahl von Materialien. Der Gewindebohrer ist nach ISO 529 gefertigt und verfügt über einen zylindrischen Schaft mit Vierkantantrieb. Die vaporisierte Oberfläche und der 45° Helixwinkel sorgen für einen zuverlässigen Spanabtransport. Er ist in mehreren Ausführungen erhältlich, sodass für verschiedene Gewindegrößen die passende Variante gewählt werden kann.
Eigenschaften und Vorteile:
- Spiralgenutete Geometrie für sicheren Spanabtransport aus Sacklöchern
- Anschnittform C mit 2-3xP Gewindeanschnitt für vielseitige Einsätze
- HSS-E-PM Schneidstoff für hohe Warmfestigkeit und Verschleißfestigkeit
- Vaporisierte Oberfläche reduziert Reibung und verbessert die Spanabfuhr
- 45° Drallwinkel für optimale Zerspanungsbedingungen
- Rechtschneidend für den Einsatz in Durchgangs- und Sacklochbohrungen
- Zylindrischer Schaft mit Vierkant für sicheren Halt in der Werkzeugaufnahme
Zusätzliche Features:
Lieferumfang: 1 Stück Maschinengewindebohrer. Weitere technische Eigenschaften: Schneidrichtung rechts, Schaft-Ø und Einspannlänge metrisch. Die Auswahl der passenden Variante erfolgt über die Produktseite.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
DORMER Maschinengewindebohrer ISO 529C E023 UNC
Herstellerinformationen:
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E023 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 8 - 56 |
| Vierkant: | 2,24 - 14 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 2,8 - 18 |
| Gewindeart: | UNC |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 1,85 - 22,25 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 44,5 - 130 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 2B |
| Gewindelänge: | 6 - 35 mm |
| Gewinde-Nenn-Ø: | 1" / 25.4 / 1/2 / 12.7 / 1/4 / 6.35 / 10 / 4.826 / 12 / 5.486 / 2 / 2.184 / 3/4 / 19.05 / 3/8 / 9.525 u. a. |
| Schneidenanzahl: | 2 - 4 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 5 - 18 |
| Einsatzlänge: | 9,5 - 34 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E023 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 8 |
| Vierkant: | 14 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 18 |
| Gewindeart: | UNC |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 22.25 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 130 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 2B |
| Gewindelänge: | 35 mm |
| Gewinde-Nenn-Ø: | 1" / 25.4 |
| Schneidenanzahl: | 4 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 18 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E023 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 13 |
| Vierkant: | 7.1 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 9 |
| Gewindeart: | UNC |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 10.8 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 89 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 2B |
| Gewindelänge: | 19 mm |
| Gewinde-Nenn-Ø: | 1/2 / 12.7 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 10 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E023 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 20 |
| Vierkant: | 5 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 6.3 |
| Gewindeart: | UNC |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 5.1 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 66 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 2B |
| Einsatzlänge: | 28 |
| Gewindelänge: | 10 mm |
| Gewinde-Nenn-Ø: | 1/4 / 6.35 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 8 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E023 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 24 |
| Vierkant: | 4 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 5 |
| Gewindeart: | UNC |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 3.9 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 58 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 2B |
| Einsatzlänge: | 20 |
| Gewindelänge: | 8 mm |
| Gewinde-Nenn-Ø: | 10 / 4.826 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 7 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E023 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 24 |
| Vierkant: | 4.5 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 5.6 |
| Gewindeart: | UNC |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 4.5 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 62 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 2B |
| Einsatzlänge: | 21 |
| Gewindelänge: | 12 mm |
| Gewinde-Nenn-Ø: | 12 / 5.486 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 7 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E023 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 56 |
| Vierkant: | 2.24 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 2.8 |
| Gewindeart: | UNC |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 1.85 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 44.5 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 2B |
| Einsatzlänge: | 9.5 |
| Gewindelänge: | 9.5 mm |
| Gewinde-Nenn-Ø: | 2 / 2.184 |
| Schneidenanzahl: | 2 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 5 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E023 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 10 |
| Vierkant: | 11.2 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 14 |
| Gewindeart: | UNC |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 16.5 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 112 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 2B |
| Gewindelänge: | 29 mm |
| Gewinde-Nenn-Ø: | 3/4 / 19.05 |
| Schneidenanzahl: | 4 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 14 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E023 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 16 |
| Vierkant: | 8 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 10 |
| Gewindeart: | UNC |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 8 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 80 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 2B |
| Einsatzlänge: | 34 |
| Gewindelänge: | 15 mm |
| Gewinde-Nenn-Ø: | 3/8 / 9.525 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 11 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E023 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 40 |
| Vierkant: | 2.5 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 3.15 |
| Gewindeart: | UNC |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 2.35 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 48 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 2B |
| Einsatzlänge: | 14 |
| Gewindelänge: | 6 mm |
| Gewinde-Nenn-Ø: | 4 / 2.845 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 5 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E023 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 18 |
| Vierkant: | 6.3 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 8 |
| Gewindeart: | UNC |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 6.6 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 72 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 2B |
| Einsatzlänge: | 31 |
| Gewindelänge: | 12 mm |
| Gewinde-Nenn-Ø: | 5/16 / 7.938 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 9 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E023 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 11 |
| Vierkant: | 10 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 12.5 |
| Gewindeart: | UNC |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 13.5 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 102 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 2B |
| Gewindelänge: | 24 mm |
| Gewinde-Nenn-Ø: | 5/8 / 15.875 |
| Schneidenanzahl: | 4 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 13 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E023 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 32 |
| Vierkant: | 2.8 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 3.55 |
| Gewindeart: | UNC |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 2.85 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 50 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 2B |
| Einsatzlänge: | 16 |
| Gewindelänge: | 6 mm |
| Gewinde-Nenn-Ø: | 6 / 3.505 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 5 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E023 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 14 |
| Vierkant: | 6.3 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 8 |
| Gewindeart: | UNC |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 9.4 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 85 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 2B |
| Gewindelänge: | 19 mm |
| Gewinde-Nenn-Ø: | 7/16 / 11.112 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 9 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E023 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 9 |
| Vierkant: | 12.5 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 16 |
| Gewindeart: | UNC |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 19.5 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 118 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 2B |
| Gewindelänge: | 29 mm |
| Gewinde-Nenn-Ø: | 7/8 / 22.225 |
| Schneidenanzahl: | 4 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 16 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E023 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 32 |
| Vierkant: | 3.55 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 4.5 |
| Gewindeart: | UNC |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 3.5 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 53 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 2B |
| Einsatzlänge: | 17 |
| Gewindelänge: | 7 mm |
| Gewinde-Nenn-Ø: | 8 / 4.166 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 6 |
Sicher einkaufen auf Tools.de
Sichere Zahlungsmethoden, Raten- und Kauf auf Rechnung. Preisangaben inkl. MwSt. zzgl. Versand. Je nach Lieferadresse kann die Mehrwertsteuer an der Kasse variieren.
