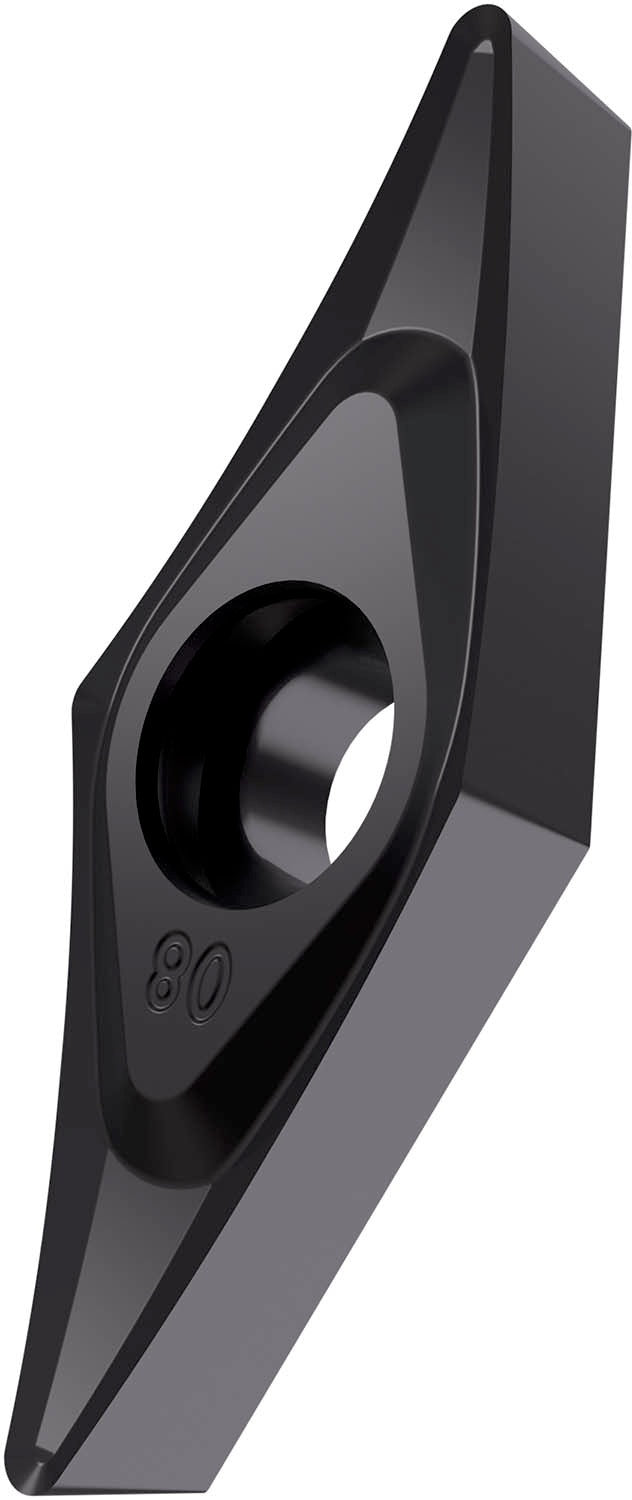

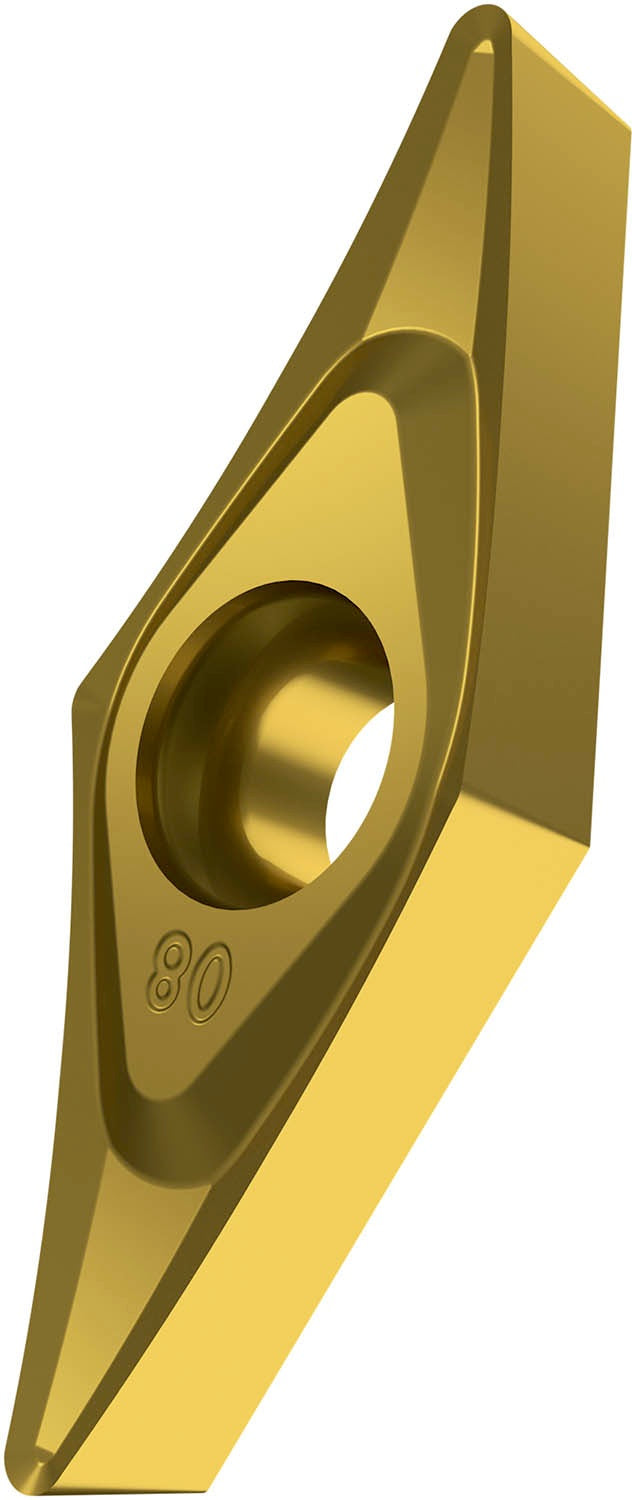

PRAMET Drehwendeschneidplatte PVD-beschichtet

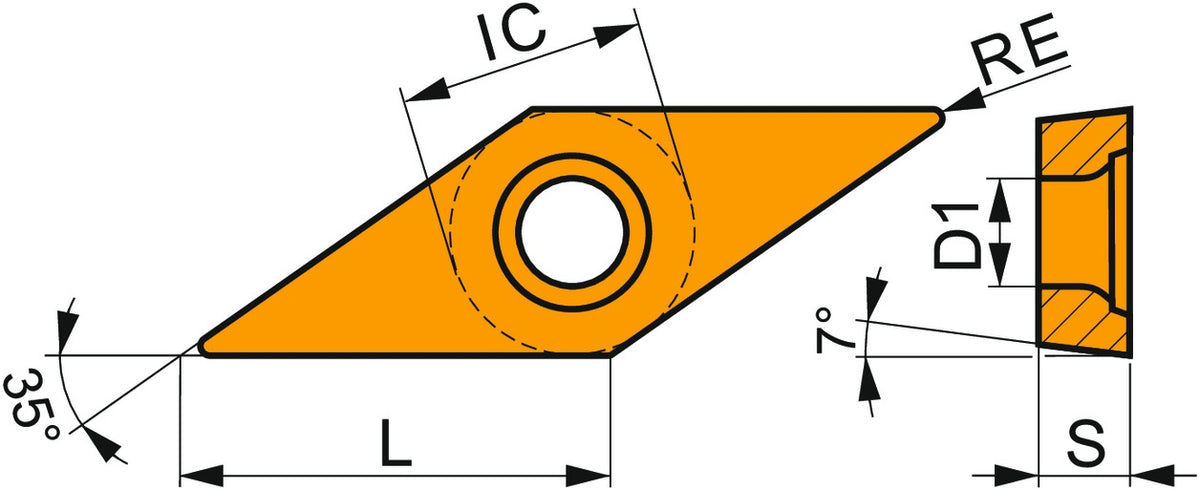

Die Drehwendeschneidplatte VCGT 160404E-SF3 von Dormer Pramet ist eine einseitige positive Wendeschneidplatte mit 35° rhombischer Form und 7° Freiwinkel. Sie eignet sich zum Schlichten bis mittleren Bearbeiten von nichtrostenden Stählen, Nichteisenmetallen und Superlegierungen. Das feinkörnige WC-Co-Substrat mit PVD-Beschichtung deckt die ISO-Bereiche M01–M15, N05–N20 und S01–S15 ab. Die Indexgenauigkeit entspricht der ISO-Toleranzklasse G. Der Spanbrecher SF3 mit verrundeter Schneidkante sorgt für zuverlässige Spanabfuhr. Die Platte hat einen Innenkreisdurchmesser von 9,525 mm, eine Dicke von 5,01 mm, einen Eckenradius von 0,4 mm und eine Schneidkantenlänge von 16,6 mm. Die maximale Schnitttiefe beträgt 2,2 mm, die minimale 0,2 mm. Der Spannbohrungsdurchmesser liegt bei 4,4 mm. Geliefert wird die Wendeschneidplatte in einer Packung mit 10 Stück. Sie ist in mehreren Ausführungen erhältlich.

Eigenschaften und Vorteile:

• Einseitige positive Drehwendeschneidplatte mit 35° rhombischer Form und 7° Freiwinkel
• Indexgenauigkeit nach ISO-Toleranzklasse G für präzise Bearbeitung
• Spanbrecher SF3 mit verrundeter Schneidkante für zuverlässige Spanabfuhr
• Feinkörniges WC-Co-Substrat für ISO-Bereiche M01–M15, N05–N20 und S01–S15
• Geeignet zum Schlichten bis mittleren Bearbeiten von nichtrostenden Stählen, Nichteisenmetallen und Superlegierungen
• Schnitttiefe von 0,2 mm bis 2,2 mm, Eckenradius 0,4 mm
• Innenkreisdurchmesser 9,525 mm, Dicke 5,01 mm, Schneidkantenlänge 16,6 mm
• Spannbohrungsdurchmesser 4,4 mm

Zusätzliche Features:

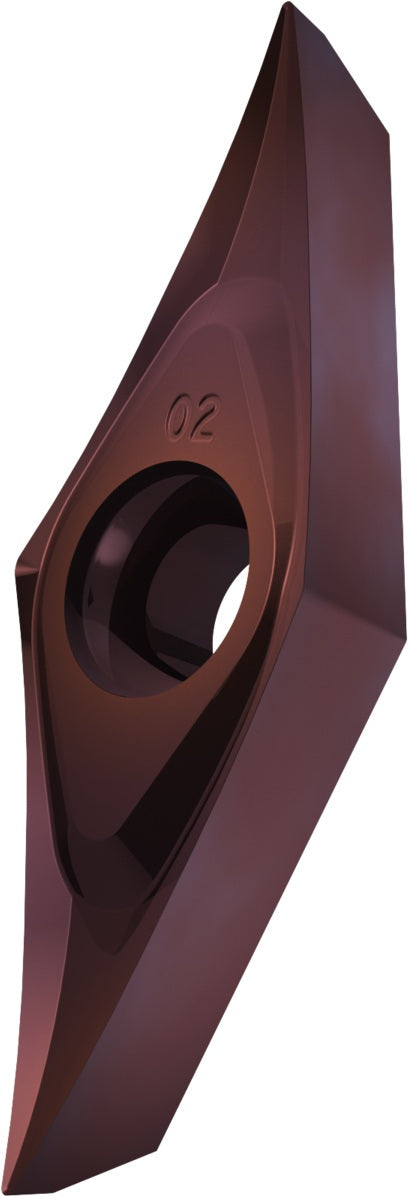

Der Lieferumfang umfasst 10 Stück der Drehwendeschneidplatte. Die Platte ist in mehreren Ausführungen mit unterschiedlichen Beschichtungen erhältlich, die auf der Produktseite ausgewählt werden können.
