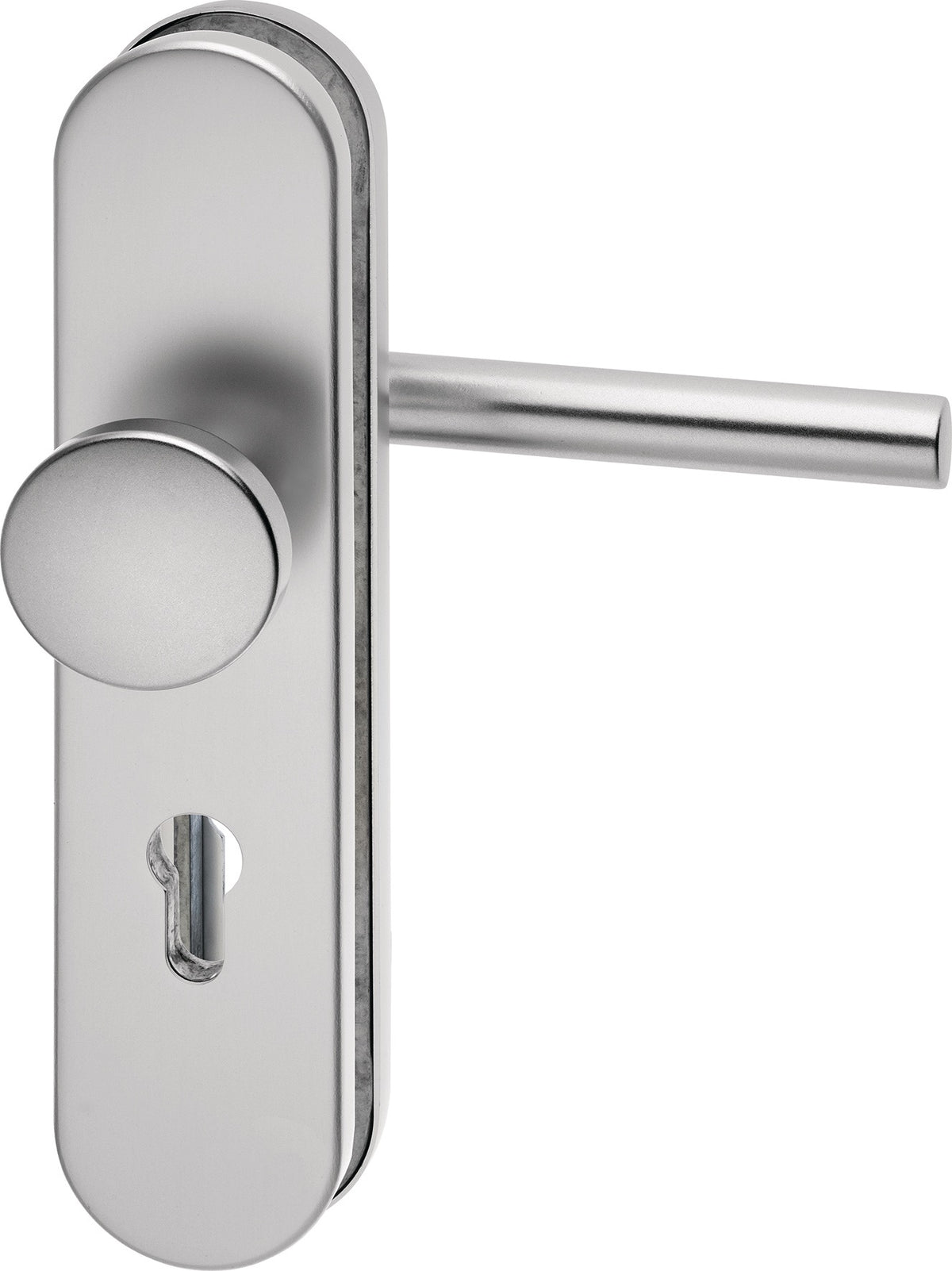

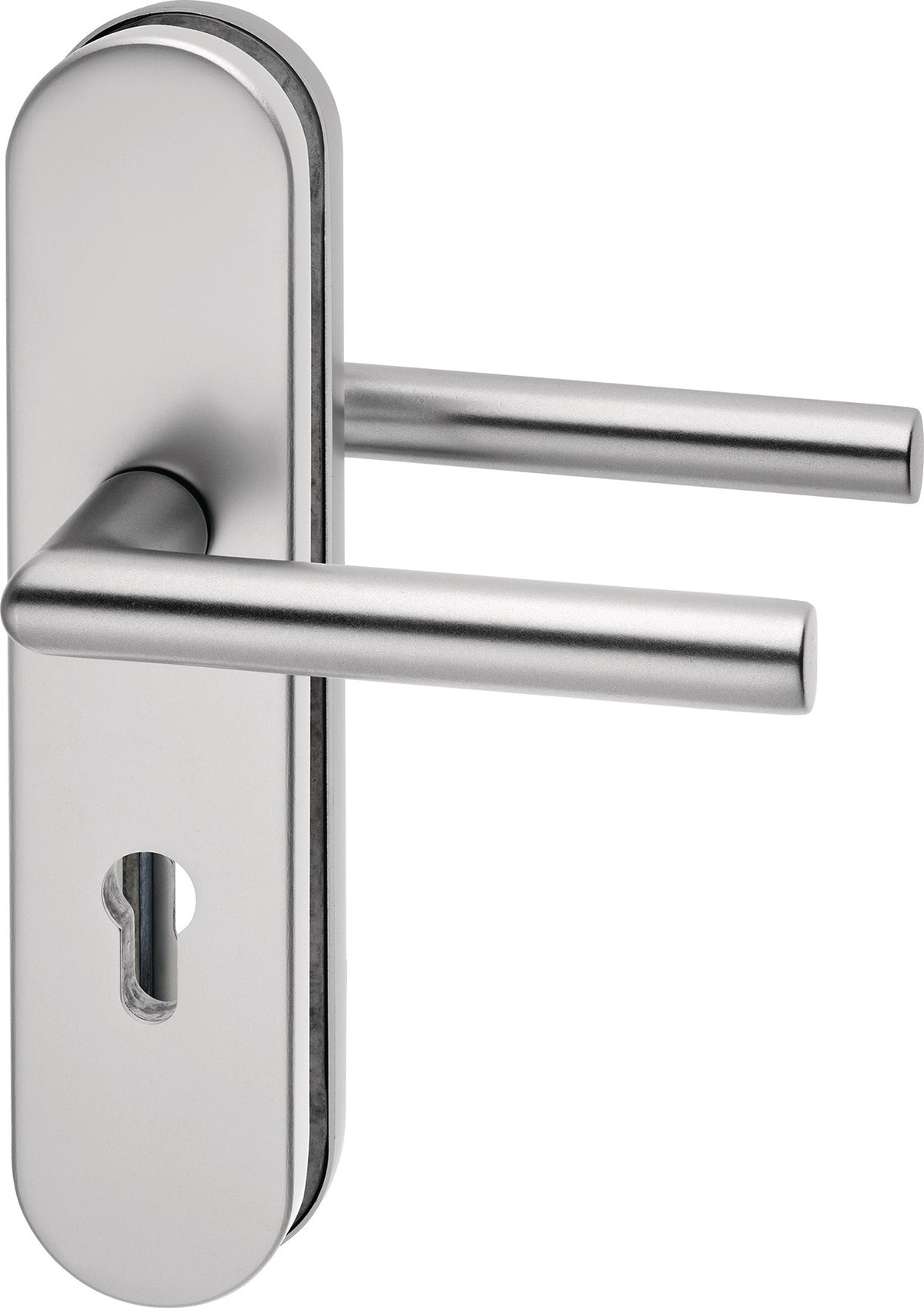

Die Schutzgarnitur Logo 8743/7203 von EDI ist eine hochwertige Sicherheitsgarnitur nach DIN 18257 mit Widerstandsklasse ES1. Die Grundkonstruktion aus Druckguss mit 2 mm Teilstahleinlage im Außenschild ist oberflächengehärtet und bietet zuverlässigen Schutz. Die Drücker-Lagerung ist lose, der Drückertyp 108 hat einen Durchmesser von 22 mm. Die Stütznocken M6 mit 10 mm Durchmesser sind anbohrgeschützt, die Verschraubung erfolgt verdeckt mit 3-fach M6. Die Garnitur ist für DIN links und rechts geeignet und in mehreren Ausführungen erhältlich. Die Schildstärke beträgt außen 12 mm und innen 8 mm, die Breite 54 mm und die Länge 250 mm. Die Entfernung ist passend für gängige Türstärken von 35 bis 45 mm. Ohne Zylinderabdeckung.
Eigenschaften und Vorteile:
- Grundkonstruktion aus Druckguss mit 2 mm Teilstahleinlage im Außenschild
- Oberflächengehärtet für erhöhte Widerstandsfähigkeit
- Anbohrschutz am Außenschild und an den Stütznocken M6, Ø 10 mm
- Verdeckte 3-fach M6 Verschraubung für eine saubere Optik
- Drückertyp 108 mit Ø 22 mm und loser Lagerung
- Für DIN links und rechts geeignet
- Widerstandsklasse ES1 nach DIN 18257
- In verschiedenen Ausführungen erhältlich
Zusätzliche Features:
Die Schutzgarnitur ist in verschiedenen Ausführungen erhältlich, die auf der Produktseite ausgewählt werden können. Zum Lieferumfang gehört eine Garnitur. Bitte beachten Sie, dass die Auswahl die technischen Eigenschaften wie Schildstärke, Entfernung und Material beeinflusst. Weitere technische Details entnehmen Sie bitte der Produktbeschreibung.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
EDI Schutzgarnitur Logo
Herstellerinformationen:

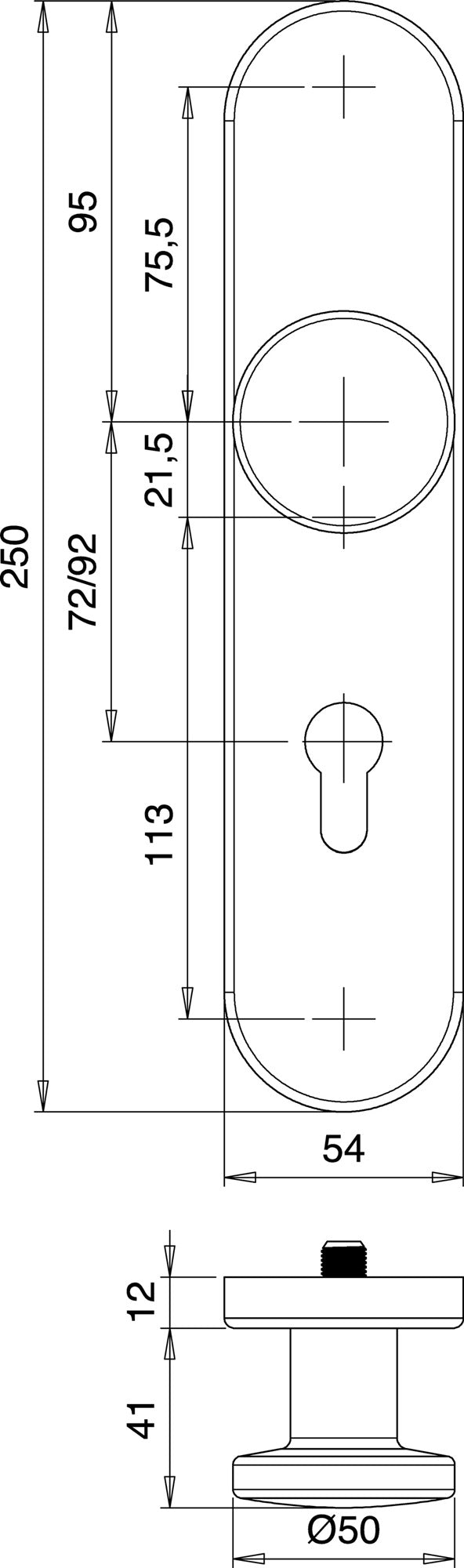

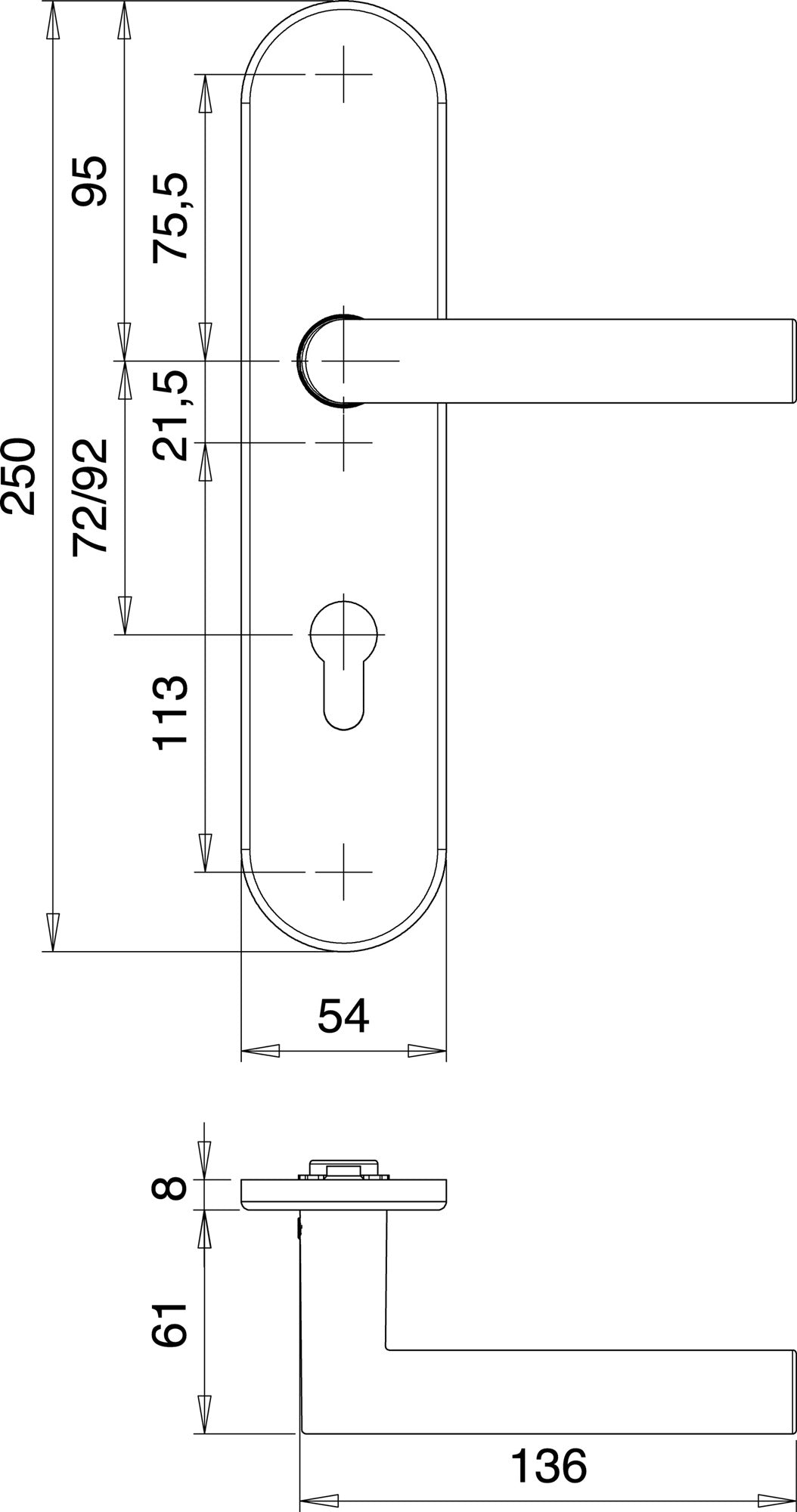

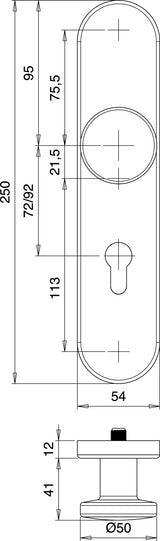

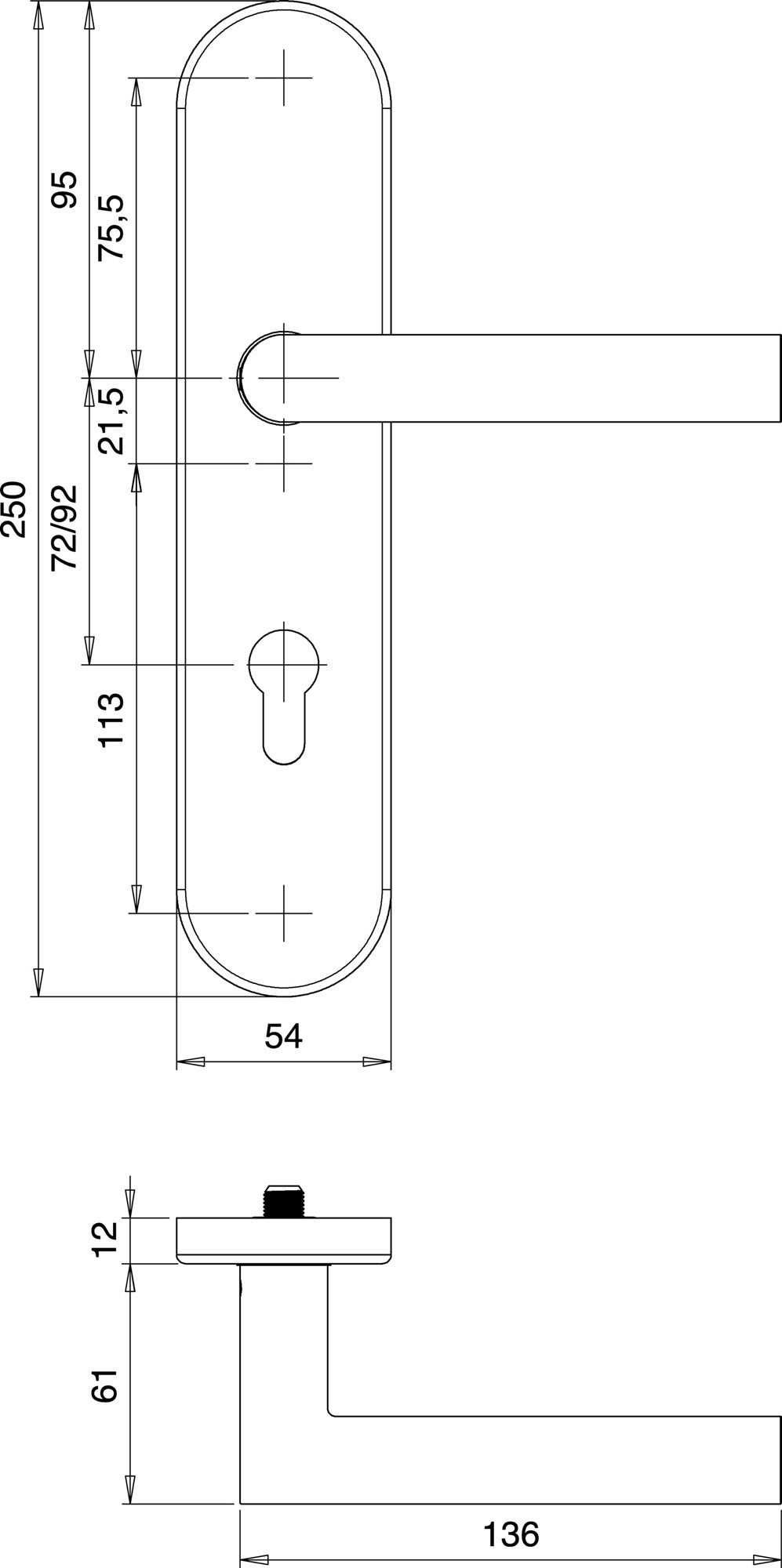

Technische Daten
| Marke: | EDI |
| Kategorie: | Schutzgarnituren |
| Gewicht: | 1,08 - 1,32 kg |
| Norm: | DIN 18257 |
| Breite: | 54mm |
| Länge: | 250mm |
| Modell: | Logo 8743/7203 / Logo 8743/0772 / Logo 8743/0792 |
| Lochung: | PZ |
| Farb-Nr.: | EST / F1 |
| Material: | Edelstahl / Aluminium |
| Vierkant: | 8 - 10 mm |
| Abdeckung: | ohne Zylinderabdeckung |
| Entfernung: | 72 - 92 mm |
| Ausführung: | Drückergarnitur / Wechselgarnitur |
| Oberfläche: | matt / F1 / naturfarbig |
| Schildstärke: | Außenschild 12 mm, Innenschild 8mm |
| Anschlagrichtung: | DIN links / rechts |
| für Türstärke: | 35-45 mm / 65-75 mm |
| Widerstandsklasse: | ES1 |
| Zylinderabdeckung: | ohne ZA |
| Maße (L x B x H): | 25,5 - 26 cm x 11 - 15 cm x 60 - 85 mm |
Technische Daten
| Marke: | EDI |
| Kategorie: | Schutzgarnituren |
| Gewicht: | 1,32 kg |
| Norm: | DIN 18257 |
| Breite: | 54mm |
| Länge: | 250mm |
| Modell: | Logo 8743/7203 |
| Lochung: | PZ |
| Farb-Nr.: | EST |
| Material: | Edelstahl |
| Vierkant: | 8 mm |
| Abdeckung: | ohne Zylinderabdeckung |
| Entfernung: | 72 mm |
| Ausführung: | Drückergarnitur |
| Oberfläche: | matt |
| Schildstärke: | Außenschild 12 mm, Innenschild 8mm |
| Anschlagrichtung: | DIN links / rechts |
| für Türstärke: | 35-45 mm |
| Widerstandsklasse: | ES1 |
| Zylinderabdeckung: | ohne ZA |
| Maße (L x B x H): | 26 cm x 15 cm x 60 mm |
Technische Daten
| Marke: | EDI |
| Kategorie: | Schutzgarnituren |
| Gewicht: | 1,22 kg |
| Norm: | DIN 18257 |
| Breite: | 54mm |
| Länge: | 250mm |
| Modell: | Logo 8743/0772 |
| Lochung: | PZ |
| Farb-Nr.: | EST |
| Material: | Edelstahl |
| Vierkant: | 8 mm |
| Abdeckung: | ohne Zylinderabdeckung |
| Entfernung: | 72 mm |
| Ausführung: | Wechselgarnitur |
| Oberfläche: | matt |
| Schildstärke: | Außenschild 12 mm, Innenschild 8mm |
| Anschlagrichtung: | DIN links / rechts |
| für Türstärke: | 35-45 mm |
| Widerstandsklasse: | ES1 |
| Zylinderabdeckung: | ohne ZA |
| Maße (L x B x H): | 25,6 cm x 11 cm x 85 mm |
Technische Daten
| Marke: | EDI |
| Kategorie: | Schutzgarnituren |
| Gewicht: | 1,08 kg |
| Norm: | DIN 18257 |
| Breite: | 54mm |
| Länge: | 250mm |
| Modell: | Logo 8743/0772 |
| Lochung: | PZ |
| Farb-Nr.: | F1 |
| Material: | Aluminium |
| Vierkant: | 8 mm |
| Abdeckung: | ohne Zylinderabdeckung |
| Entfernung: | 72 mm |
| Ausführung: | Wechselgarnitur |
| Oberfläche: | F1 / naturfarbig |
| Schildstärke: | Außenschild 12 mm, Innenschild 8mm |
| Anschlagrichtung: | DIN links / rechts |
| für Türstärke: | 35-45 mm |
| Widerstandsklasse: | ES1 |
| Zylinderabdeckung: | ohne ZA |
| Maße (L x B x H): | 25,6 cm x 11 cm x 80 mm |
Technische Daten
| Marke: | EDI |
| Kategorie: | Schutzgarnituren |
| Gewicht: | 1,28 kg |
| Norm: | DIN 18257 |
| Breite: | 54mm |
| Länge: | 250mm |
| Modell: | Logo 8743/0792 |
| Lochung: | PZ |
| Farb-Nr.: | EST |
| Material: | Edelstahl |
| Vierkant: | 10 mm |
| Abdeckung: | ohne Zylinderabdeckung |
| Entfernung: | 92 mm |
| Ausführung: | Wechselgarnitur |
| Oberfläche: | matt |
| Schildstärke: | Außenschild 12 mm, Innenschild 8mm |
| Anschlagrichtung: | DIN links / rechts |
| für Türstärke: | 65-75 mm |
| Widerstandsklasse: | ES1 |
| Zylinderabdeckung: | ohne ZA |
| Maße (L x B x H): | 25,5 cm x 11 cm x 85 mm |
Technische Daten
| Marke: | EDI |
| Kategorie: | Schutzgarnituren |
| Gewicht: | 1,14 kg |
| Norm: | DIN 18257 |
| Breite: | 54mm |
| Länge: | 250mm |
| Modell: | Logo 8743/0792 |
| Lochung: | PZ |
| Farb-Nr.: | F1 |
| Material: | Aluminium |
| Vierkant: | 10 mm |
| Abdeckung: | ohne Zylinderabdeckung |
| Entfernung: | 92 mm |
| Ausführung: | Wechselgarnitur |
| Oberfläche: | F1 / naturfarbig |
| Schildstärke: | Außenschild 12 mm, Innenschild 8mm |
| Anschlagrichtung: | DIN links / rechts |
| für Türstärke: | 65-75 mm |
| Widerstandsklasse: | ES1 |
| Zylinderabdeckung: | ohne ZA |
| Maße (L x B x H): | 25,5 cm x 11 cm x 80 mm |
