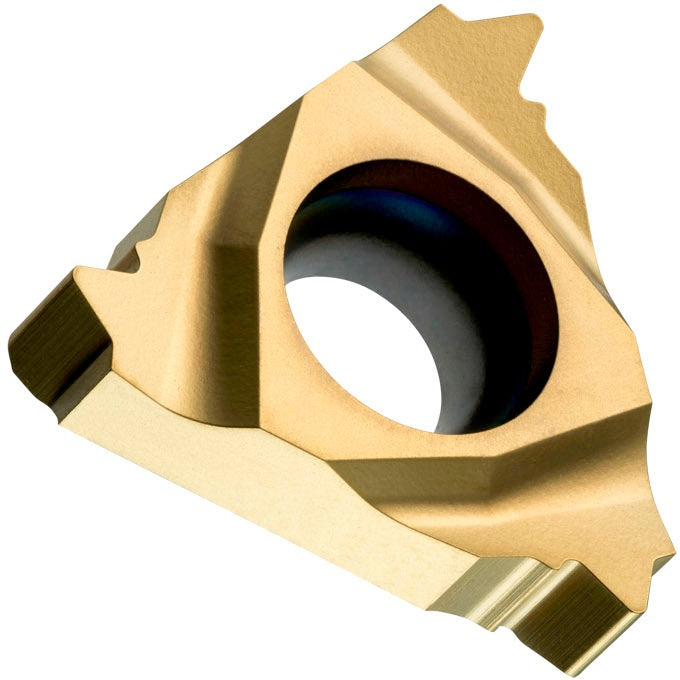

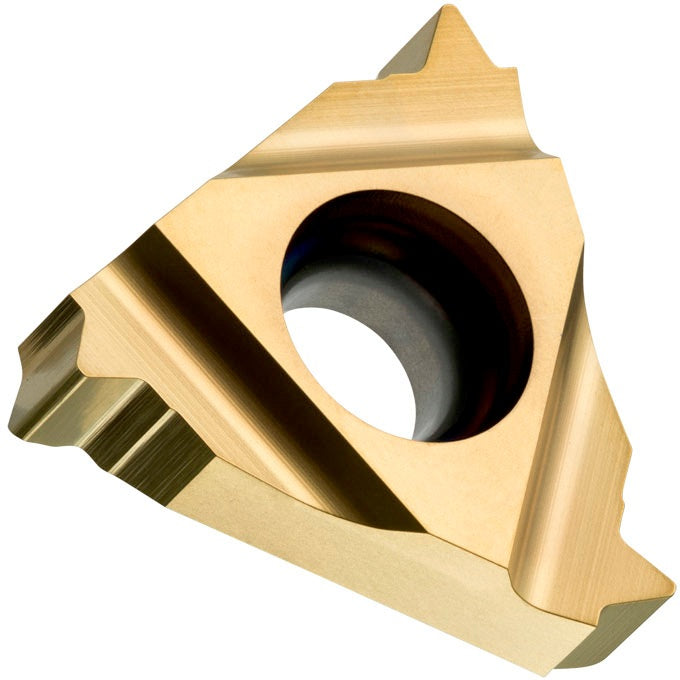

Die Gewindedreh-Wendeschneidplatte TN von Dormer Pramet ist eine einseitige, dreieckige Wendeschneidplatte mit einem Innenkreisdurchmesser von 6,35 mm, speziell für rechtsschneidende Werkzeuge für BSW-Innengewinde mit 14 TPI. Die PVD-Beschichtung auf feinkörnigem WC-Co-Hartmetall sorgt für hohe Verschleißfestigkeit und ermöglicht die Zerspanung von Stahl, Edelstahl und Guss. Die Wendeschneidplatte ist in mehreren Ausführungen erhältlich und wird als Packung zu 5 Stück geliefert.
Eigenschaften und Vorteile:

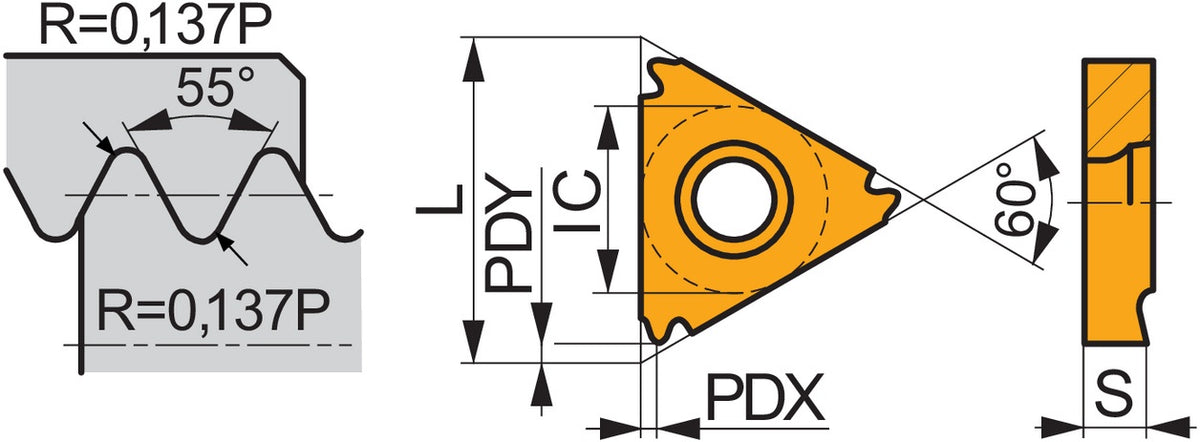

- Einseitige, dreieckige Wendeschneidplatte mit 60° eingeschlossenem Winkel
- PVD-beschichtetes feinkörniges WC-Co-Hartmetall für hohe Standzeit
- Geeignet für rechtsschneidende Werkzeuge für BSW-Innengewinde mit 14 TPI
- Für die Zerspanung von Stahl, Edelstahl und Guss
- Innenkreisdurchmesser 6,35 mm, Dicke 3 mm, Schneidkantenlänge 11 mm
- Profilabstand ex 0,9 mm, ey 0,7 mm
- ISO-Substratbereiche P25-P40/M20-M35 und K20-K40
- In mehreren Ausführungen erhältlich
Zusätzliche Features:
Der Lieferumfang umfasst 5 Stück der Gewindedreh-Wendeschneidplatte. Bitte beachten Sie, dass die Auswahl der gewünschten Ausführung über die Produktseite erfolgt.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
PRAMET Gewindedreh-Wendeschneidplatte ISO TN
Herstellerinformationen:
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 0,004 - 45,842 kg |
| Beschichtung: | T8030 / T8010 |
| Nettogewicht: | 1,634 - 9,453 g |
| Bruttogewicht: | 1,634 - 9,453 g |
| Fräserdesign: | TN W INT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 5 - 19 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 0,8 - 2,5 mm |
| Profilabstand ey - Metrisch: | 0,7 - 1,8 mm |
| Schneidkantenlänge - Metrisch: | 11 - 22 mm |
| Innenkreisdurchmesser - Metrisch: | 6,35 - 12,7 mm |
| Dicke Wendeschneidplatte - Metrisch: | 3 - 4,71 mm |
| Maße (L x B x H): | 98 mm / 13,9 cm x 40 - 56 mm x 11 - 14,5 mm |
| Variante: | 16NL110W:T8030 / 16NR110W:T8030 |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 1,634 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 1,634g |
| Bruttogewicht: | 1,634g |
| Fräserdesign: | TN W INT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 14 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 0,9mm |
| Profilabstand ey - Metrisch: | 0,7mm |
| Schneidkantenlänge - Metrisch: | 11mm |
| Innenkreisdurchmesser - Metrisch: | 6,35mm |
| Dicke Wendeschneidplatte - Metrisch: | 3mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 1,634 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 1,634g |
| Bruttogewicht: | 3,88g |
| Fräserdesign: | TN W INT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 14 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 0,9mm |
| Profilabstand ey - Metrisch: | 0,7mm |
| Schneidkantenlänge - Metrisch: | 11mm |
| Innenkreisdurchmesser - Metrisch: | 6,35mm |
| Dicke Wendeschneidplatte - Metrisch: | 3mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 1,639 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 1,639g |
| Bruttogewicht: | 1,639g |
| Fräserdesign: | TN W INT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 19 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 0,8mm |
| Profilabstand ey - Metrisch: | 0,8mm |
| Schneidkantenlänge - Metrisch: | 11mm |
| Innenkreisdurchmesser - Metrisch: | 6,35mm |
| Dicke Wendeschneidplatte - Metrisch: | 3mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 34,759 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 3,95g |
| Bruttogewicht: | 3,95g |
| Fräserdesign: | TN W INT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 11 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 1,5mm |
| Profilabstand ey - Metrisch: | 1,2mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 3,949 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 3,949g |
| Bruttogewicht: | 3,949g |
| Fräserdesign: | TN W INT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 8 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 1,5mm |
| Profilabstand ey - Metrisch: | 1,2mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 3,967 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 3,967g |
| Bruttogewicht: | 3,967g |
| Fräserdesign: | TN W INT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 9 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 1,5mm |
| Profilabstand ey - Metrisch: | 1,2mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 4,009 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 4,009g |
| Bruttogewicht: | 4,009g |
| Fräserdesign: | TN W INT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 10 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 1,5mm |
| Profilabstand ey - Metrisch: | 1,2mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 45,842 kg |
| Beschichtung: | T8010 |
| Nettogewicht: | 4,07g |
| Bruttogewicht: | 4,07g |
| Fräserdesign: | TN W INT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 11 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 1,5mm |
| Profilabstand ey - Metrisch: | 1,2mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 34,759 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 3,95g |
| Bruttogewicht: | 3,95g |
| Fräserdesign: | TN W INT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 11 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 1,5mm |
| Profilabstand ey - Metrisch: | 1,2mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 0,004 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 4g |
| Bruttogewicht: | 6,66g |
| Fräserdesign: | TN W INT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 11 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 1,5mm |
| Profilabstand ey - Metrisch: | 1,2mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 41,73 kg |
| Beschichtung: | T8010 |
| Nettogewicht: | 4,14g |
| Bruttogewicht: | 4,14g |
| Fräserdesign: | TN W INT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 14 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 1,5mm |
| Profilabstand ey - Metrisch: | 1,2mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 4,017 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 4,017g |
| Bruttogewicht: | 4,017g |
| Fräserdesign: | TN W INT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 14 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 1,5mm |
| Profilabstand ey - Metrisch: | 1,2mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 0,005 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 5g |
| Bruttogewicht: | 5g |
| Fräserdesign: | TN W INT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 14 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 1,5mm |
| Profilabstand ey - Metrisch: | 1,2mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 4,606 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 4,606g |
| Bruttogewicht: | 6,88g |
| Fräserdesign: | TN W INT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 16 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 0,8mm |
| Profilabstand ey - Metrisch: | 0,8mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 4,633 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 4,633g |
| Bruttogewicht: | 4,633g |
| Fräserdesign: | TN W INT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 19 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 0,8mm |
| Profilabstand ey - Metrisch: | 0,8mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 9,453 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 9,453g |
| Bruttogewicht: | 9,453g |
| Fräserdesign: | TN W INT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 5 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 2,5mm |
| Profilabstand ey - Metrisch: | 1,7mm |
| Schneidkantenlänge - Metrisch: | 22mm |
| Innenkreisdurchmesser - Metrisch: | 12,7mm |
| Dicke Wendeschneidplatte - Metrisch: | 4,71mm |
| Maße (L x B x H): | 13,9 cm x 56 mm x 14,5 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 9,389 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 9,389g |
| Bruttogewicht: | 9,389g |
| Fräserdesign: | TN W INT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 6 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 2,5mm |
| Profilabstand ey - Metrisch: | 1,8mm |
| Schneidkantenlänge - Metrisch: | 22mm |
| Innenkreisdurchmesser - Metrisch: | 12,7mm |
| Dicke Wendeschneidplatte - Metrisch: | 4,71mm |
| Maße (L x B x H): | 13,9 cm x 56 mm x 14,5 mm |
Sicher einkaufen auf Tools.de
Sichere Zahlungsmethoden, Raten- und Kauf auf Rechnung. Preisangaben inkl. MwSt. zzgl. Versand. Je nach Lieferadresse kann die Mehrwertsteuer an der Kasse variieren.
