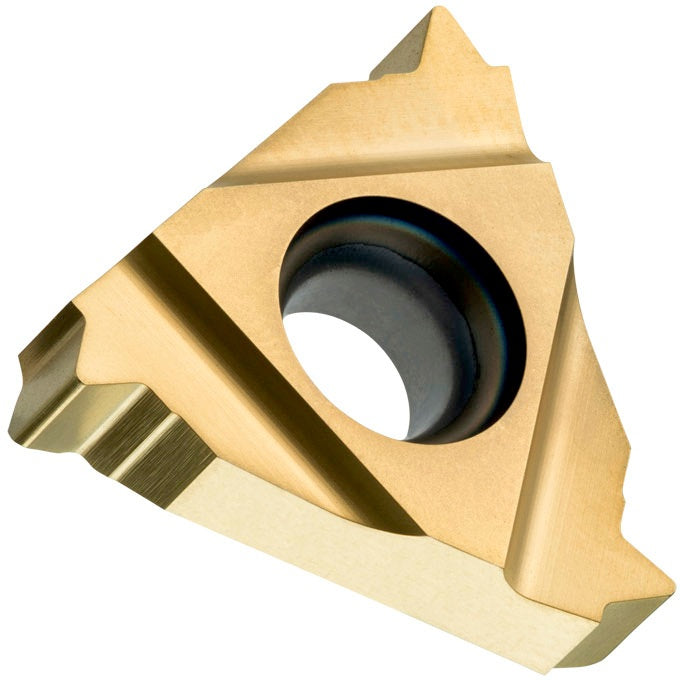

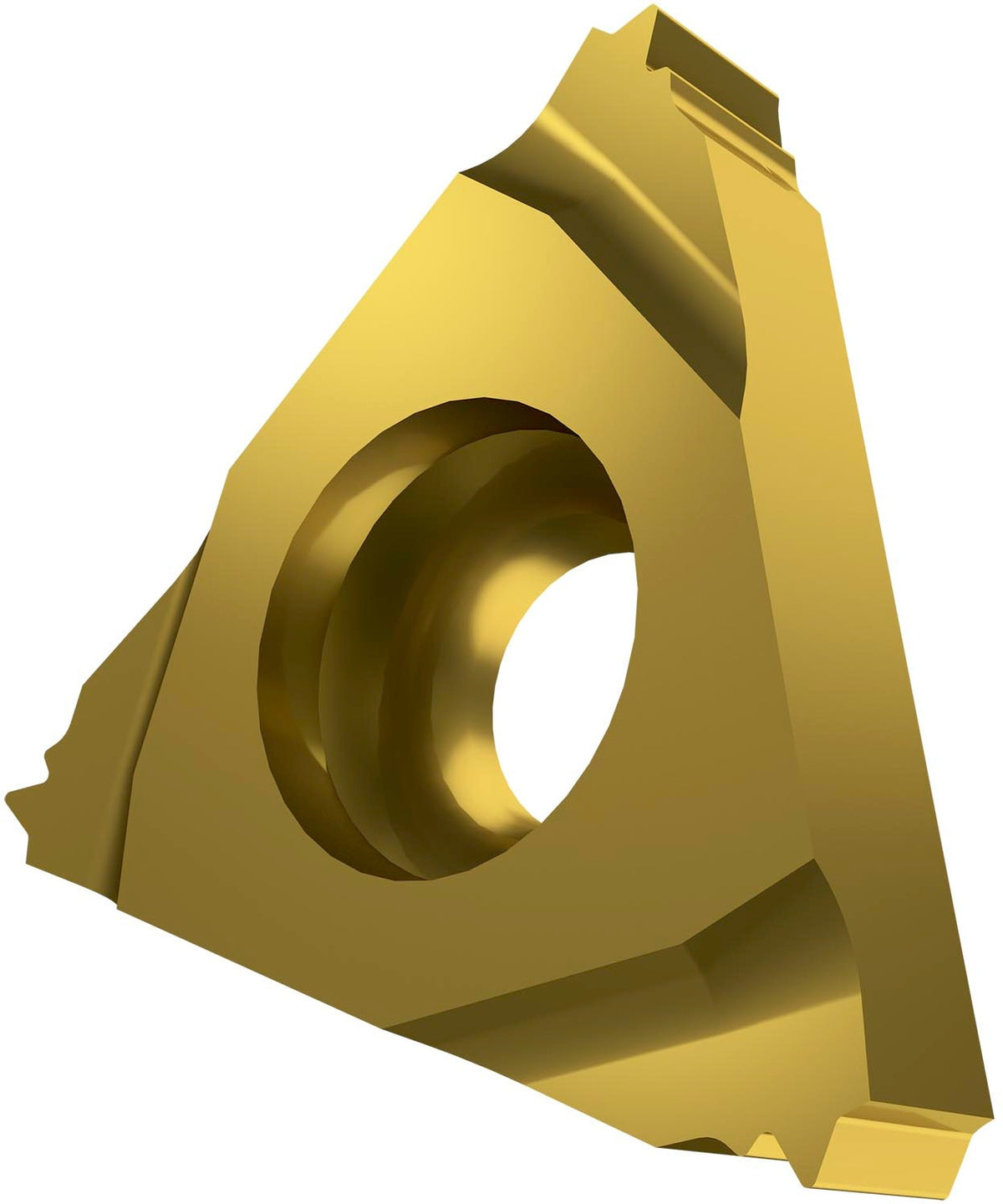

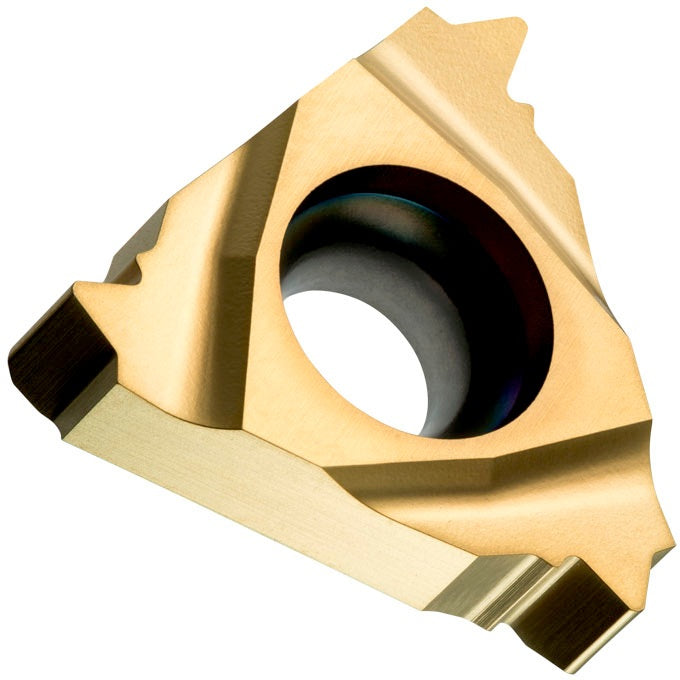

Die Gewindedreh-Wendeschneidplatte TN 16EL110W:T8030 von Dormer Pramet ist eine einseitige, dreieckige Wendeschneidplatte mit einem Innenkreisdurchmesser von 9,525 mm. Sie eignet sich für linksschneidende Werkzeuge zur Herstellung von BSW-Außengewinden mit 11 Gewindegängen pro Zoll. Die T8030 PVD-Beschichtung auf feinkörnigem WC-Co-Hartmetall sorgt für hohe Verschleißfestigkeit und ermöglicht die Zerspanung von Stahl, Edelstahl und Guss. Die Wendeschneidplatte ist in mehreren Ausführungen erhältlich und wird als Packung zu 5 Stück geliefert.
Eigenschaften und Vorteile:

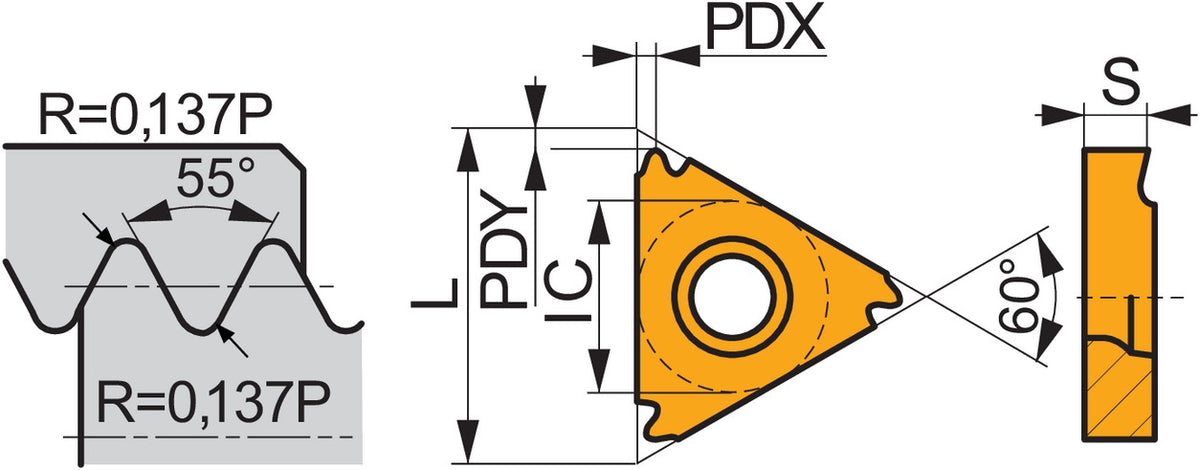

- Einseitige, dreieckige Wendeschneidplatte mit 60° eingeschlossenem Winkel
- Innenkreisdurchmesser 9,525 mm, Schneidkantenlänge 16,5 mm, Dicke 3,47 mm
- T8030 PVD-Beschichtung auf feinkörnigem WC-Co-Hartmetall für hohe Standzeit
- Geeignet für linksschneidende Werkzeuge für BSW-Außengewinde mit 11 TPI
- Ideal zum Zerspanen von Stahl, Edelstahl und Guss
- Profilabstand ex 1,5 mm, ey 1,2 mm für präzise Gewindeprofile
- In mehreren Ausführungen erhältlich, Packung zu 5 Stück
Zusätzliche Features:
Das Produkt wird als Packung zu 5 Stück verkauft. Im Lieferumfang sind genau 5 Stück enthalten. Die Wendeschneidplatte ist in verschiedenen Ausführungen erhältlich, die auf der Produktseite ausgewählt werden können.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
PRAMET Gewindedreh-Wendeschneidplatte ISO TN
Herstellerinformationen:
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 0,003 - 22,372 kg |
| Beschichtung: | T8030 / T8010 |
| Nettogewicht: | 3 - 9,503 g |
| Bruttogewicht: | 3 - 9,562 g |
| Fräserdesign: | TN W EXT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 5 - 28 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 0,8 - 2,5 mm |
| Profilabstand ey - Metrisch: | 0,8 - 1,8 mm |
| Schneidkantenlänge - Metrisch: | 16,5 - 22 mm |
| Innenkreisdurchmesser - Metrisch: | 9,525 - 12,7 mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47 - 4,71 mm |
| Maße (L x B x H): | 98 mm / 13,9 cm x 40 - 56 mm x 11 - 14,5 mm |
| Variante: | 16EL190W:T8030 / 16ER190W:T8030 |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 4,051 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 4,051g |
| Bruttogewicht: | 4,051g |
| Fräserdesign: | TN W EXT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 11 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 1,5mm |
| Profilabstand ey - Metrisch: | 1,2mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 4,127 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 4,127g |
| Bruttogewicht: | 4,127g |
| Fräserdesign: | TN W EXT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 14 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 1,5mm |
| Profilabstand ey - Metrisch: | 1,2mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 4,572 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 4,572g |
| Bruttogewicht: | 4,572g |
| Fräserdesign: | TN W EXT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 19 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 0,8mm |
| Profilabstand ey - Metrisch: | 0,8mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 3,971 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 3,971g |
| Bruttogewicht: | 3,971g |
| Fräserdesign: | TN W EXT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 8 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 1,5mm |
| Profilabstand ey - Metrisch: | 1,2mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 4,132 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 4,132g |
| Bruttogewicht: | 4,132g |
| Fräserdesign: | TN W EXT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 10 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 1,5mm |
| Profilabstand ey - Metrisch: | 1,2mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 4,174 kg |
| Beschichtung: | T8010 |
| Nettogewicht: | 4,174g |
| Bruttogewicht: | 4,174g |
| Fräserdesign: | TN W EXT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 11 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 1,5mm |
| Profilabstand ey - Metrisch: | 1,2mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 4,051 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 4,051g |
| Bruttogewicht: | 6,42g |
| Fräserdesign: | TN W EXT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 11 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 1,5mm |
| Profilabstand ey - Metrisch: | 1,2mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 0,003 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 3g |
| Bruttogewicht: | 6,72g |
| Fräserdesign: | TN W EXT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 11 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 1,5mm |
| Profilabstand ey - Metrisch: | 1,2mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 4,058 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 4,058g |
| Bruttogewicht: | 4,058g |
| Fräserdesign: | TN W EXT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 12 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 1,5mm |
| Profilabstand ey - Metrisch: | 1,2mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 3,047 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 3,047g |
| Bruttogewicht: | 4,127g |
| Fräserdesign: | TN W EXT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 14 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 1,5mm |
| Profilabstand ey - Metrisch: | 1,2mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 0,003 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 3g |
| Bruttogewicht: | 3g |
| Fräserdesign: | TN W EXT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 14 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 1,5mm |
| Profilabstand ey - Metrisch: | 1,2mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 4,543 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 4,543g |
| Bruttogewicht: | 4,543g |
| Fräserdesign: | TN W EXT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 16 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 0,8mm |
| Profilabstand ey - Metrisch: | 0,8mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 20,546 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 4,56g |
| Bruttogewicht: | 4,56g |
| Fräserdesign: | TN W EXT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 18 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 0,8mm |
| Profilabstand ey - Metrisch: | 0,8mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 4,572 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 4,572g |
| Bruttogewicht: | 4,572g |
| Fräserdesign: | TN W EXT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 19 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 0,8mm |
| Profilabstand ey - Metrisch: | 0,8mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 0,005 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 5g |
| Bruttogewicht: | 7,14g |
| Fräserdesign: | TN W EXT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 19 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 0,8mm |
| Profilabstand ey - Metrisch: | 0,8mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 4,578 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 4,578g |
| Bruttogewicht: | 4,578g |
| Fräserdesign: | TN W EXT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 20 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 0,8mm |
| Profilabstand ey - Metrisch: | 0,8mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 22,372 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 4,61g |
| Bruttogewicht: | 4,61g |
| Fräserdesign: | TN W EXT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 24 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 0,8mm |
| Profilabstand ey - Metrisch: | 0,8mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 4,625 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 4,625g |
| Bruttogewicht: | 4,625g |
| Fräserdesign: | TN W EXT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 28 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 0,8mm |
| Profilabstand ey - Metrisch: | 0,8mm |
| Schneidkantenlänge - Metrisch: | 16,5mm |
| Innenkreisdurchmesser - Metrisch: | 9,525mm |
| Dicke Wendeschneidplatte - Metrisch: | 3,47mm |
| Maße (L x B x H): | 98 mm x 40 mm x 11 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 9,503 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 9,503g |
| Bruttogewicht: | 9,503g |
| Fräserdesign: | TN W EXT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 5 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 2,5mm |
| Profilabstand ey - Metrisch: | 1,7mm |
| Schneidkantenlänge - Metrisch: | 22mm |
| Innenkreisdurchmesser - Metrisch: | 12,7mm |
| Dicke Wendeschneidplatte - Metrisch: | 4,71mm |
| Maße (L x B x H): | 13,9 cm x 56 mm x 14,5 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Wendeschneidplatten zum Gewindedrehen |
| Gewicht: | 7,058 kg |
| Beschichtung: | T8030 |
| Nettogewicht: | 7,058g |
| Bruttogewicht: | 9,562g |
| Fräserdesign: | TN W EXT |
| Art der Beschichtung: | PVD |
| Gewindegänge pro Zoll: | 6 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Profilabstand ex - Metrisch: | 2,5mm |
| Profilabstand ey - Metrisch: | 1,8mm |
| Schneidkantenlänge - Metrisch: | 22mm |
| Innenkreisdurchmesser - Metrisch: | 12,7mm |
| Dicke Wendeschneidplatte - Metrisch: | 4,71mm |
| Maße (L x B x H): | 13,9 cm x 56 mm x 14,5 mm |
Sicher einkaufen auf Tools.de
Sichere Zahlungsmethoden, Raten- und Kauf auf Rechnung. Preisangaben inkl. MwSt. zzgl. Versand. Je nach Lieferadresse kann die Mehrwertsteuer an der Kasse variieren.
