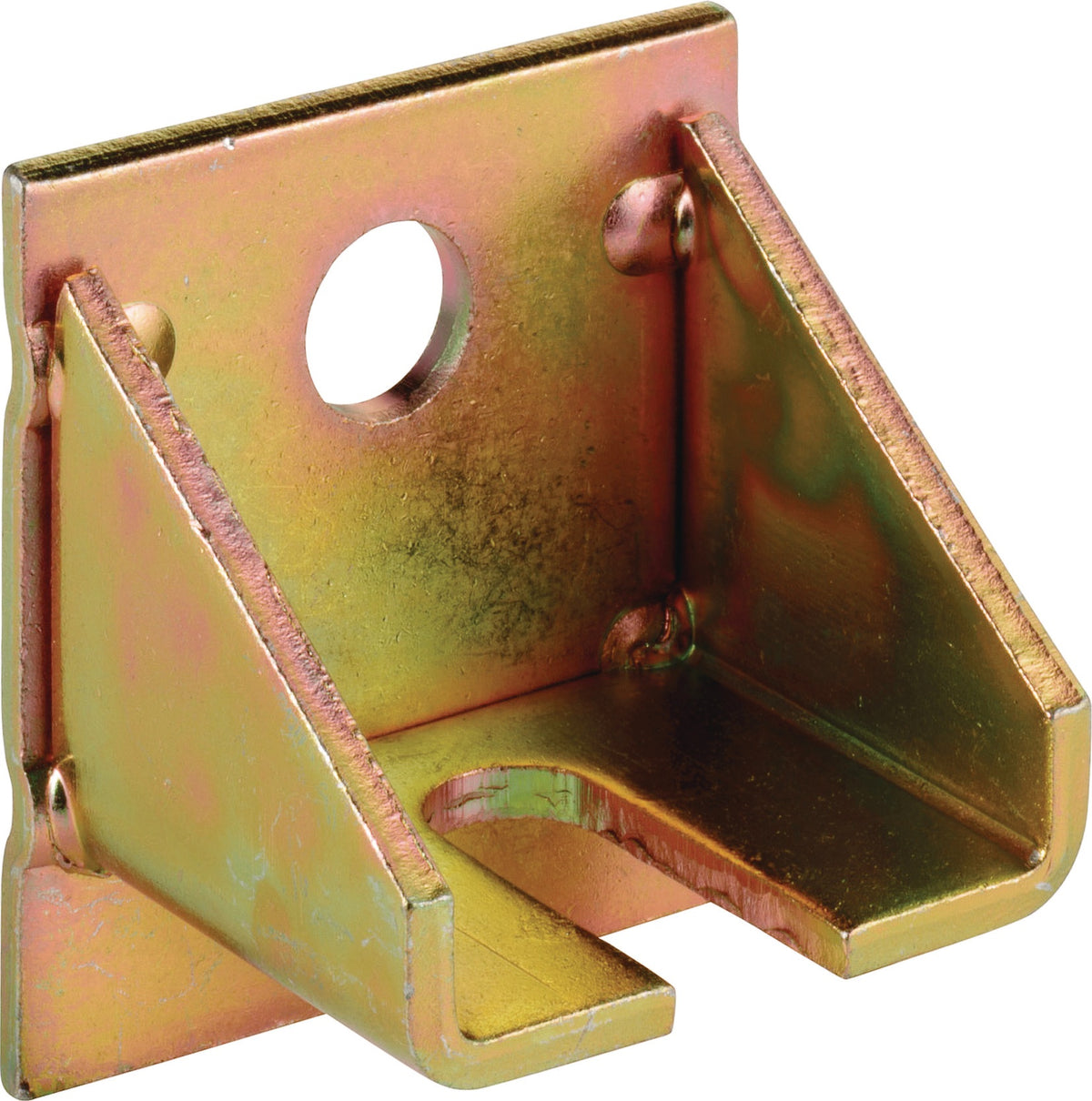

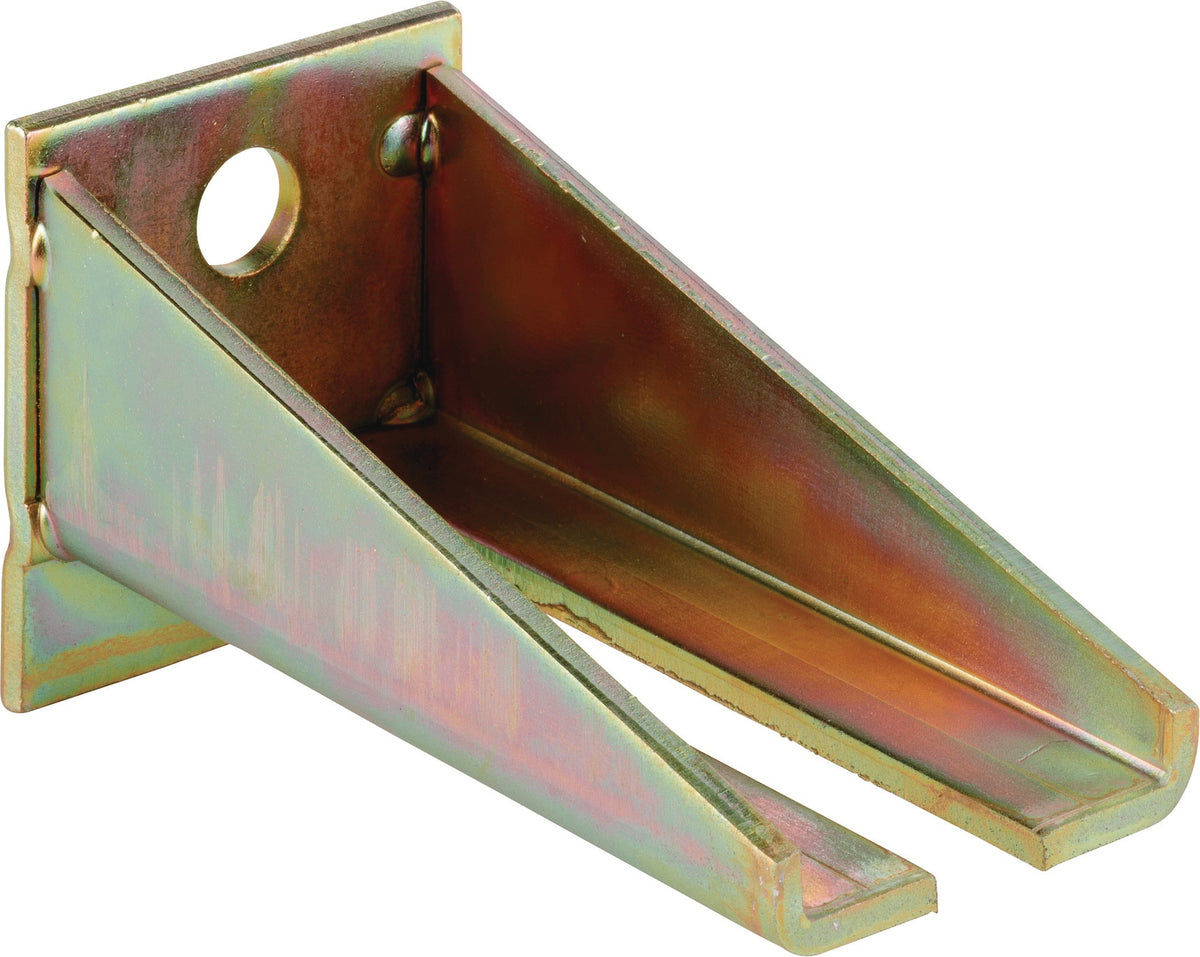

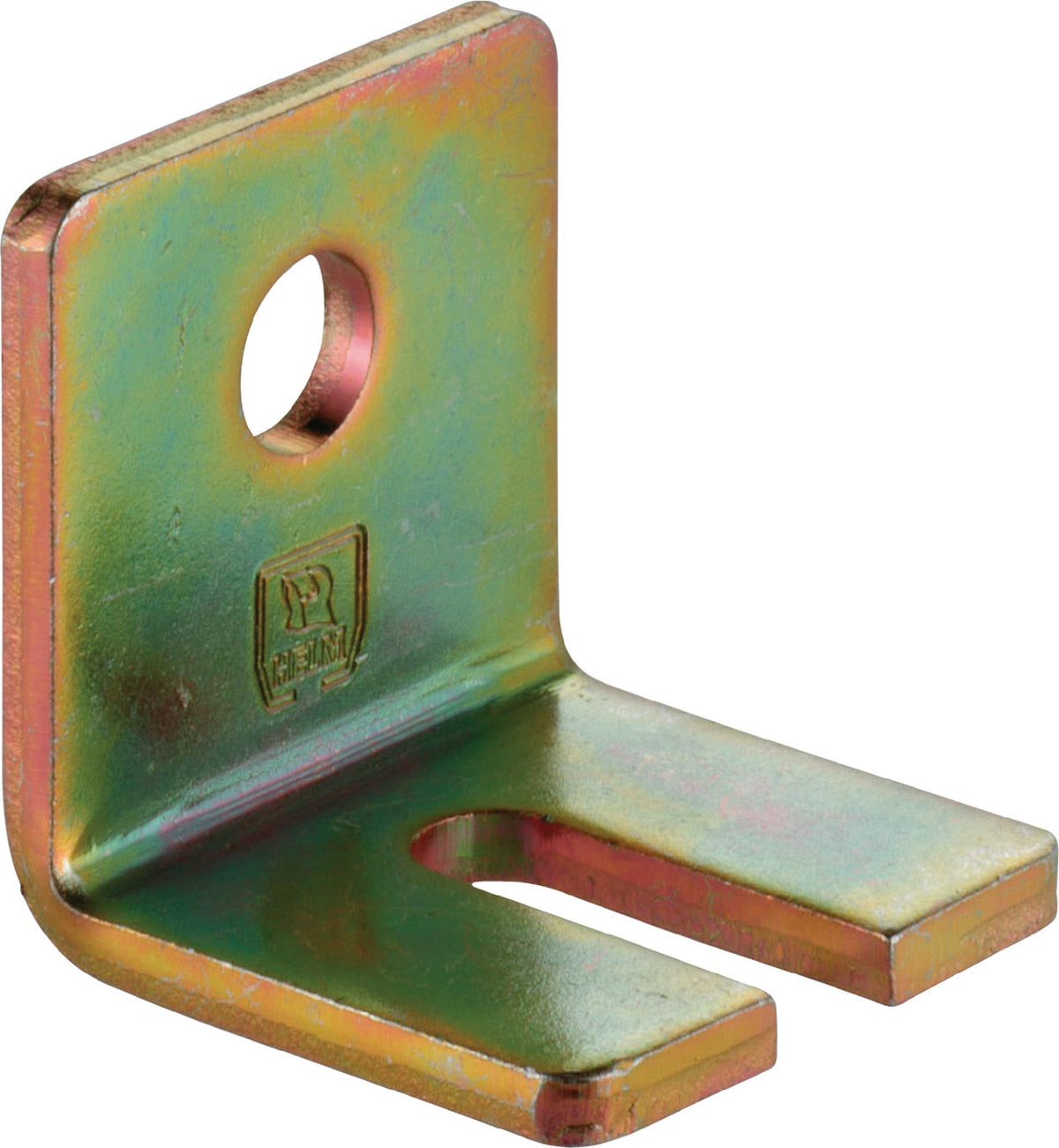

Die Winkelbefestigung 104 W von HELM ist eine robuste Stahlkonstruktion für den Einsatz in Schiebetür- und Torbeschlägen. Die gelb verzinkte Oberfläche bietet Korrosionsschutz für den Innen- und Außenbereich. Mit der integrierten Seitenverstellmöglichkeit lässt sich der Winkel präzise justieren und an die jeweilige Einbausituation anpassen. Die Befestigung erfolgt einfach zum Anschrauben. Die Winkelbefestigung ist in mehreren Ausführungen erhältlich, sodass für verschiedene Profilgrößen und Anforderungen die passende Variante gewählt werden kann. Sie ist mit höhenverstellbaren Muffen kombinierbar und eignet sich für eine Muffe. Die kompakten Maße ermöglichen eine flexible Montage. Im Lieferumfang ist ein Stück enthalten.
Eigenschaften und Vorteile:
- Robuste Stahlausführung für Schiebetür- und Torbeschläge
- Gelb verzinkte Oberfläche für Korrosionsschutz
- Seitenverstellmöglichkeit für präzise Justierung
- Einfache Montage zum Anschrauben
- Kombinierbar mit höhenverstellbaren Muffen
- In mehreren Ausführungen erhältlich
Zusätzliche Features:
Im Lieferumfang ist ein Stück enthalten. Die Winkelbefestigung ist in verschiedenen Ausführungen erhältlich, die sich in Modell, Typ und passendem Profil unterscheiden. Bitte wählen Sie die gewünschte Variante auf der Produktseite aus.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Winkelbefestigung STA STA verzinkt,gelb HELM
Herstellerinformationen:

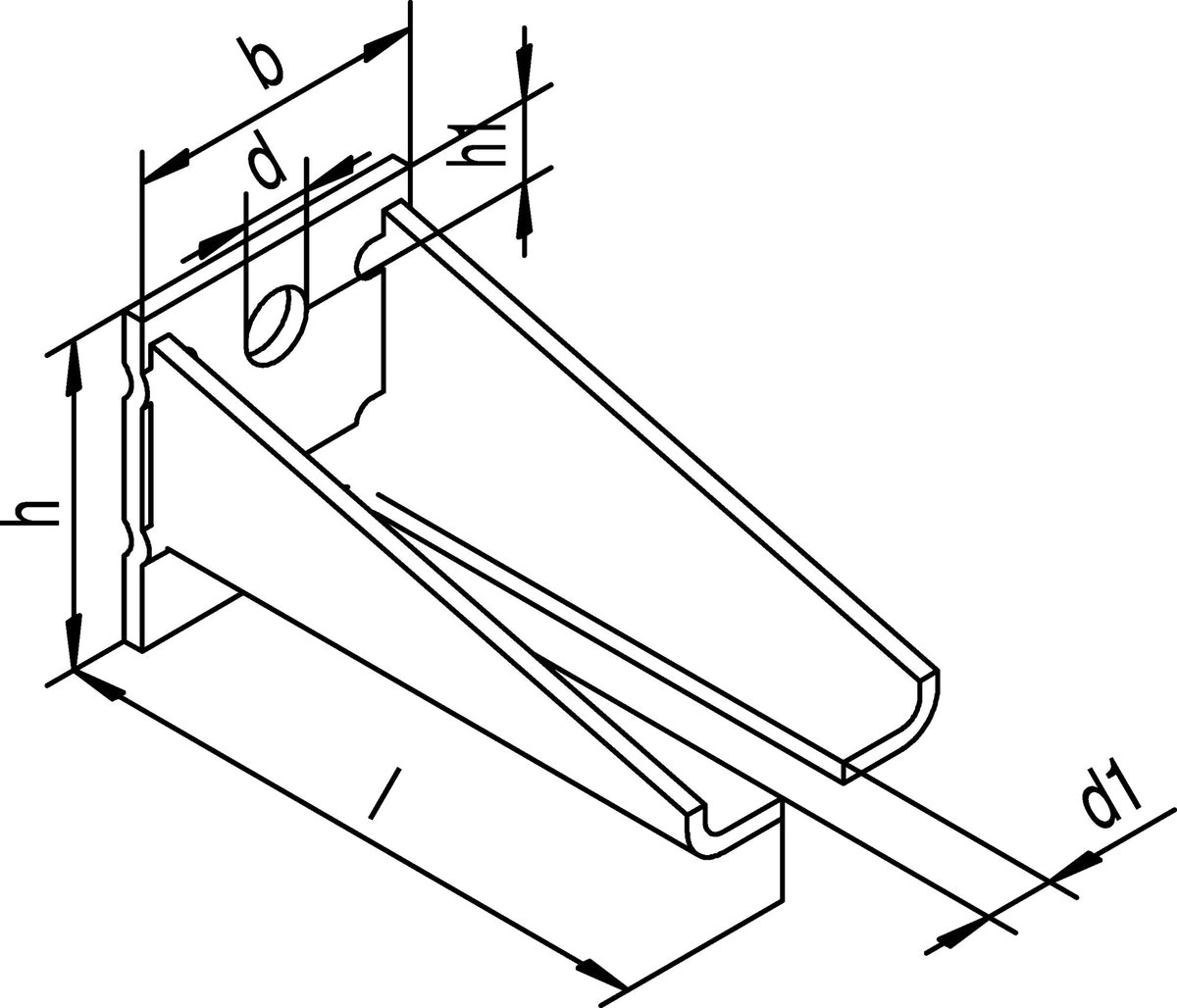

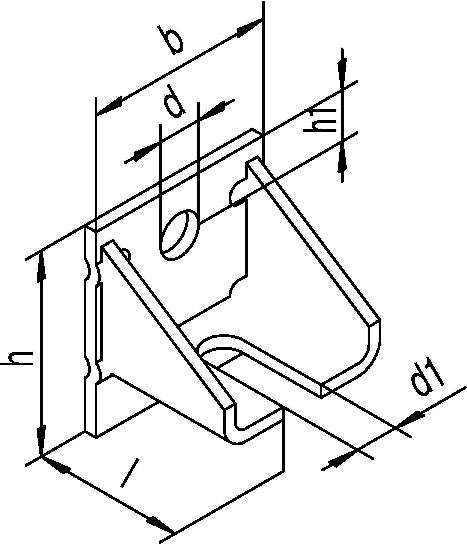

Technische Daten
| Marke: | HELM |
| Kategorie: | Tor Winkelbefestigungen |
| Gewicht: | 0,158 - 2,836 kg |
| b: | 50 - 120 mm |
| d: | 13 - 18 mm |
| h: | 50 - 110 mm |
| l: | 50 - 212 mm |
| s: | 5mm / 6mm / 12/8mm |
| d1: | 11 - 21 mm |
| h0: | 50 - 110 mm |
| h1: | 16,5 - 25 mm |
| Typ: | 1 - 2 |
| Modell: | 104 W / 104 WD / 404 W / 404 WD / 604 W / 604 WD |
| Material: | Stahl |
| Ausführung: | Seitenverstellmöglichkeit |
| Oberfläche: | verzinkt, gelb |
| für Profil: | 100 / 300/400 / 500/600 |
| passend für: | Profil 100 / Profil 300 + 400 / Profil 500 + 600 |
| Befestigungsart: | zum Anschrauben |
| Maße (L x B x H): | 52 mm / 67 mm / 80 mm / 15,5 cm / 12 cm / 22 cm x 4 mm / 75 mm / 80 mm / 11 cm / 12 cm x 50 mm / 70 mm / 65 mm / 75 mm / 10,5 cm / 11 cm |

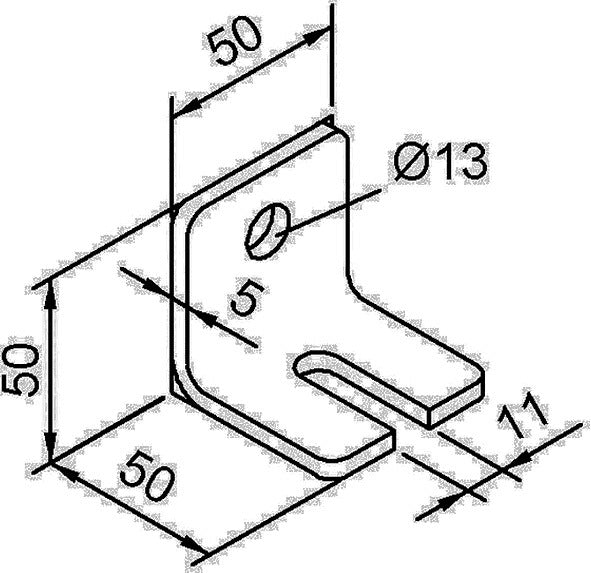

Technische Daten
| Marke: | HELM |
| Kategorie: | Tor Winkelbefestigungen |
| Gewicht: | 0,158 kg |
| b: | 50mm |
| d: | 13mm |
| h: | 50mm |
| l: | 50mm |
| s: | 5mm |
| d1: | 11mm |
| h0: | 50 mm |
| h1: | 16,5mm |
| Typ: | 1 |
| Modell: | 104 W |
| Material: | Stahl |
| Ausführung: | Seitenverstellmöglichkeit |
| Oberfläche: | verzinkt, gelb |
| für Profil: | 100 |
| passend für: | Profil 100 |
| Befestigungsart: | zum Anschrauben |
| Maße (L x B x H): | 52 mm x 4 mm x 50 mm |

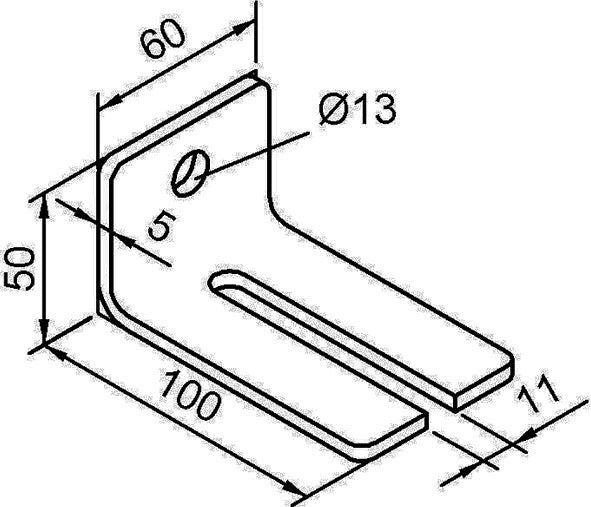

Technische Daten
| Marke: | HELM |
| Kategorie: | Tor Winkelbefestigungen |
| Gewicht: | 0,461 kg |
| b: | 60mm |
| d: | 13mm |
| h: | 50mm |
| l: | 100mm |
| s: | 6mm |
| d1: | 11mm |
| h0: | 50 mm |
| h1: | 16,5mm |
| Typ: | 2 |
| Modell: | 104 WD |
| Material: | Stahl |
| Ausführung: | Seitenverstellmöglichkeit |
| Oberfläche: | verzinkt, gelb |
| für Profil: | 100 |
| passend für: | Profil 100 |
| Befestigungsart: | zum Anschrauben |
| Maße (L x B x H): | 67 mm x 75 mm x 70 mm |
Technische Daten
| Marke: | HELM |
| Kategorie: | Tor Winkelbefestigungen |
| Gewicht: | 0,46 kg |
| b: | 75mm |
| d: | 17mm |
| h: | 80mm |
| l: | 65mm |
| s: | 5mm |
| d1: | 17mm |
| h0: | 80 mm |
| h1: | 20mm |
| Typ: | 1 |
| Modell: | 404 W |
| Material: | Stahl |
| Ausführung: | Seitenverstellmöglichkeit |
| Oberfläche: | verzinkt, gelb |
| für Profil: | 300/400 |
| passend für: | Profil 300 + 400 |
| Befestigungsart: | zum Anschrauben |
| Maße (L x B x H): | 80 mm x 80 mm x 65 mm |
Technische Daten
| Marke: | HELM |
| Kategorie: | Tor Winkelbefestigungen |
| Gewicht: | 0,83 kg |
| b: | 75mm |
| d: | 17mm |
| h: | 80mm |
| l: | 155mm |
| s: | 5mm |
| d1: | 17mm |
| h0: | 110 mm |
| h1: | 20mm |
| Typ: | 1 |
| Modell: | 404 WD |
| Material: | Stahl |
| Ausführung: | Seitenverstellmöglichkeit |
| Oberfläche: | verzinkt, gelb |
| für Profil: | 300/400 |
| passend für: | Profil 300 + 400 |
| Befestigungsart: | zum Anschrauben |
| Maße (L x B x H): | 15,5 cm x 80 mm x 75 mm |
Technische Daten
| Marke: | HELM |
| Kategorie: | Tor Winkelbefestigungen |
| Gewicht: | 1,93 kg |
| b: | 75mm |
| d: | 17mm |
| h: | 80mm |
| l: | 155mm |
| s: | 12/8mm |
| d1: | 17mm |
| h0: | 80 mm |
| h1: | 25mm |
| Typ: | 2 |
| Modell: | 604 W |
| Material: | Stahl |
| Ausführung: | Seitenverstellmöglichkeit |
| Oberfläche: | verzinkt, gelb |
| für Profil: | 500/600 |
| passend für: | Profil 500 + 600 |
| Befestigungsart: | zum Anschrauben |
| Maße (L x B x H): | 12 cm x 11 cm x 10,5 cm |
Technische Daten
| Marke: | HELM |
| Kategorie: | Tor Winkelbefestigungen |
| Gewicht: | 2,836 kg |
| b: | 120mm |
| d: | 18mm |
| h: | 110mm |
| l: | 212mm |
| s: | 12/8mm |
| d1: | 21mm |
| h0: | 110 mm |
| h1: | 25mm |
| Typ: | 2 |
| Modell: | 604 WD |
| Material: | Stahl |
| Ausführung: | Seitenverstellmöglichkeit |
| Oberfläche: | verzinkt, gelb |
| für Profil: | 500/600 |
| passend für: | Profil 500 + 600 |
| Befestigungsart: | zum Anschrauben |
| Maße (L x B x H): | 22 cm x 12 cm x 11 cm |
