Kegelpfanne DIN 6319D f.Schrauben Kegelwinkel 120Grad AMF
Warum bei Tools.de kaufen?
Originalware aus offiziellen Bezugsquellen
Direkt vom Hersteller oder offiziellen Distributor – keine Grauimporte.
Deutscher Standort mit eigenem Lager & Testgelände
Viele Produkte schnell verfügbar und vor Ort erlebbar.
600 m² Showroom für Maschinen & Werkzeug
Vor Ort ansehen, vergleichen und fachkundig beraten lassen.
Eigene Reparaturwerkstatt & Fachtechniker
Persönliche Hilfe auch nach dem Kauf – auch telefonisch.

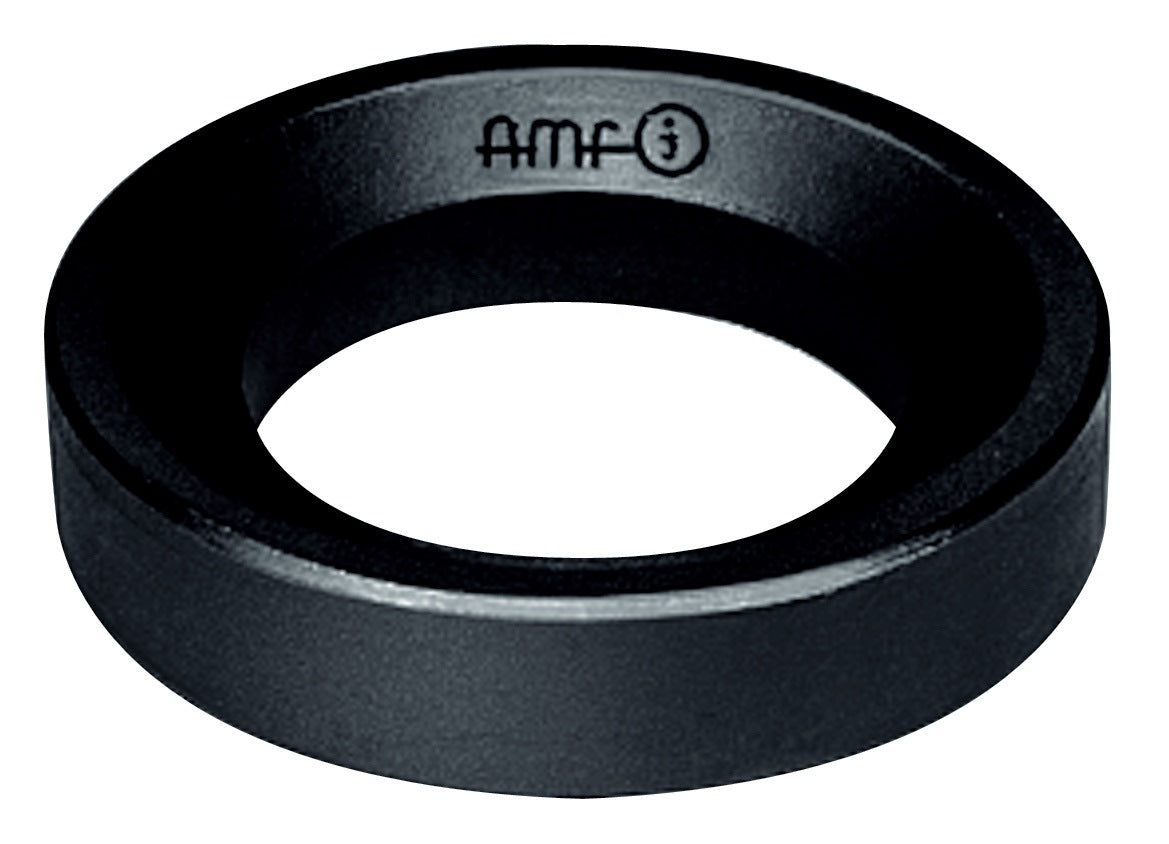

Die Kegelpfanne DIN 6319D Form D von AMF ist eine einsatzgehärtete und phosphatierte Kegelpfanne für den Einsatz in der Spanntechnik. Sie eignet sich für Schraubenfestigkeiten entsprechend 8.8 und ist für ebene, geschlossene Ringflächen konzipiert. Die Kegelpfanne ist in mehreren Ausführungen erhältlich und bietet eine zuverlässige Lösung für Werkstückspannungen. Bitte beachten: Für Langlöcher wird die Form G empfohlen, da die Form D ausschließlich für geschlossene Ringflächen vorgesehen ist. Die Kegelpfanne überzeugt durch hohe Belastbarkeit und präzise Verarbeitung.
Eigenschaften und Vorteile:
- Einsatzgehärtet und phosphatiert für erhöhte Verschleißfestigkeit
- Geeignet für Schraubenfestigkeit entsprechend 8.8
- Kegelwinkel 120° für sicheren Sitz
- Hohe Schraubenkraftaufnahme für anspruchsvolle Spannaufgaben
- Präzise Fertigung nach DIN 6319D
- Vielseitig einsetzbar in der Werkstückspannung
- In verschiedenen Ausführungen erhältlich
Zusätzliche Features:
Die Kegelpfanne ist ausschließlich für ebene, geschlossene Ringflächen vorgesehen. Für Langlöcher wird die Verwendung der Form G empfohlen. Lieferumfang: 1 Stück.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Kegelpfanne DIN 6319D f.Schrauben Kegelwinkel 120Grad AMF
Herstellerinformationen:

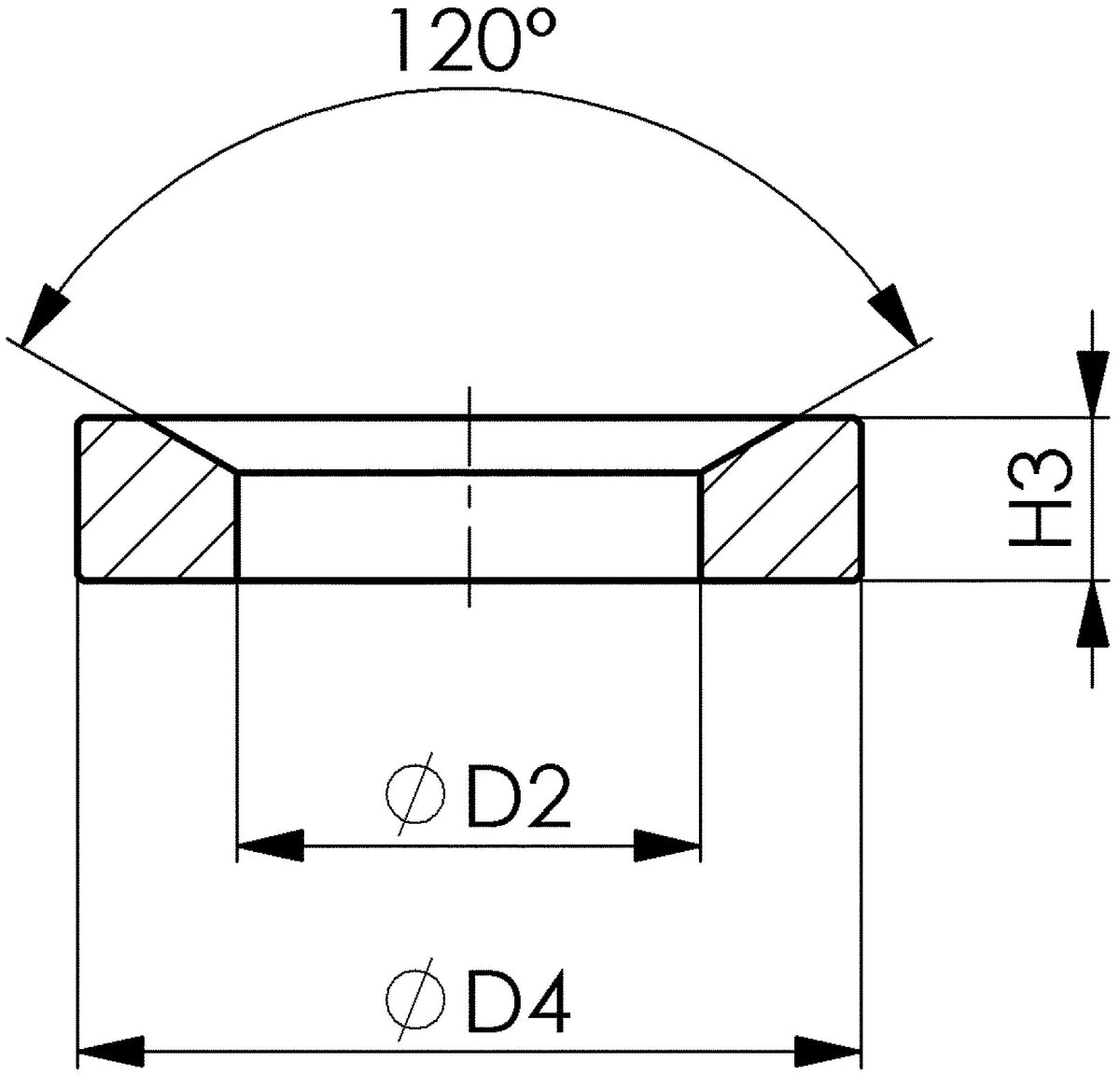

Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,001 - 0,36 kg |
| D2: | 7,1 - 56 mm |
| D4: | 12 - 92 mm |
| H3: | 2,8 - 22 mm |
| Bohrungs-Ø: | 7,1 - 56 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M30 / M36 / M42 / M48 / M6 / M8 / M10 / M12 u. a. |
| Schraubenkraft max.: | 9 - 714 kN |
| Maße (L x B x H): | 10 - 80 mm x 10 - 80 mm x 2 - 20 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,13 kg |
| D2: | 35mm |
| D4: | 56mm |
| H3: | 12mm |
| Bohrungs-Ø: | 35 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M30 |
| Schraubenkraft max.: | 269kN |
| Maße (L x B x H): | 55 mm x 55 mm x 13 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,24 kg |
| D2: | 42mm |
| D4: | 68mm |
| H3: | 15mm |
| Bohrungs-Ø: | 42 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M36 |
| Schraubenkraft max.: | 394kN |
| Maße (L x B x H): | 70 mm x 70 mm x 10 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,36 kg |
| D2: | 49mm |
| D4: | 78mm |
| H3: | 18mm |
| Bohrungs-Ø: | 49 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M42 |
| Schraubenkraft max.: | 542kN |
| Maße (L x B x H): | 80 mm x 80 mm x 20 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| D2: | 56mm |
| D4: | 92mm |
| H3: | 22mm |
| Bohrungs-Ø: | 56 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M48 |
| Schraubenkraft max.: | 714kN |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,001 kg |
| D2: | 7,1mm |
| D4: | 12mm |
| H3: | 2,8mm |
| Bohrungs-Ø: | 7,1 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M6 |
| Schraubenkraft max.: | 9kN |
| Maße (L x B x H): | 10 mm x 10 mm x 2 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,002 kg |
| D2: | 9,6mm |
| D4: | 17mm |
| H3: | 3,5mm |
| Bohrungs-Ø: | 9,6 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M8 |
| Schraubenkraft max.: | 17kN |
| Maße (L x B x H): | 14 mm x 19 mm x 4 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,005 kg |
| D2: | 12mm |
| D4: | 21mm |
| H3: | 4,2mm |
| Bohrungs-Ø: | 12 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M10 |
| Schraubenkraft max.: | 26kN |
| Maße (L x B x H): | 18 mm x 22 mm x 4 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,01 kg |
| D2: | 14,2mm |
| D4: | 24mm |
| H3: | 5mm |
| Bohrungs-Ø: | 14,2 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M12 |
| Schraubenkraft max.: | 38kN |
| Maße (L x B x H): | 20 mm x 25 mm x 5 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,015 kg |
| D2: | 16,5mm |
| D4: | 28mm |
| H3: | 5,6mm |
| Bohrungs-Ø: | 16,5 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M14 |
| Schraubenkraft max.: | 53kN |
| Maße (L x B x H): | 25 mm x 27 mm x 4 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,017 kg |
| D2: | 19mm |
| D4: | 30mm |
| H3: | 6,2mm |
| Bohrungs-Ø: | 19 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M16 |
| Schraubenkraft max.: | 73kN |
| Maße (L x B x H): | 27 mm x 27 mm x 4 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,03 kg |
| D2: | 23,2mm |
| D4: | 36mm |
| H3: | 7,5mm |
| Bohrungs-Ø: | 23,2 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M20 |
| Schraubenkraft max.: | 117kN |
| Maße (L x B x H): | 35 mm x 34 mm x 7 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,06 kg |
| D2: | 28mm |
| D4: | 44mm |
| H3: | 9,5mm |
| Bohrungs-Ø: | 28 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M24 |
| Schraubenkraft max.: | 168kN |
| Maße (L x B x H): | 45 mm x 45 mm x 10 mm |
