AMF Kegelpfanne DIN 6319G für Kegelwinkel 120°
Warum bei Tools.de kaufen?
Originalware aus offiziellen Bezugsquellen
Direkt vom Hersteller oder offiziellen Distributor – keine Grauimporte.
Deutscher Standort mit eigenem Lager & Testgelände
Viele Produkte schnell verfügbar und vor Ort erlebbar.
600 m² Showroom für Maschinen & Werkzeug
Vor Ort ansehen, vergleichen und fachkundig beraten lassen.
Eigene Reparaturwerkstatt & Fachtechniker
Persönliche Hilfe auch nach dem Kauf – auch telefonisch.

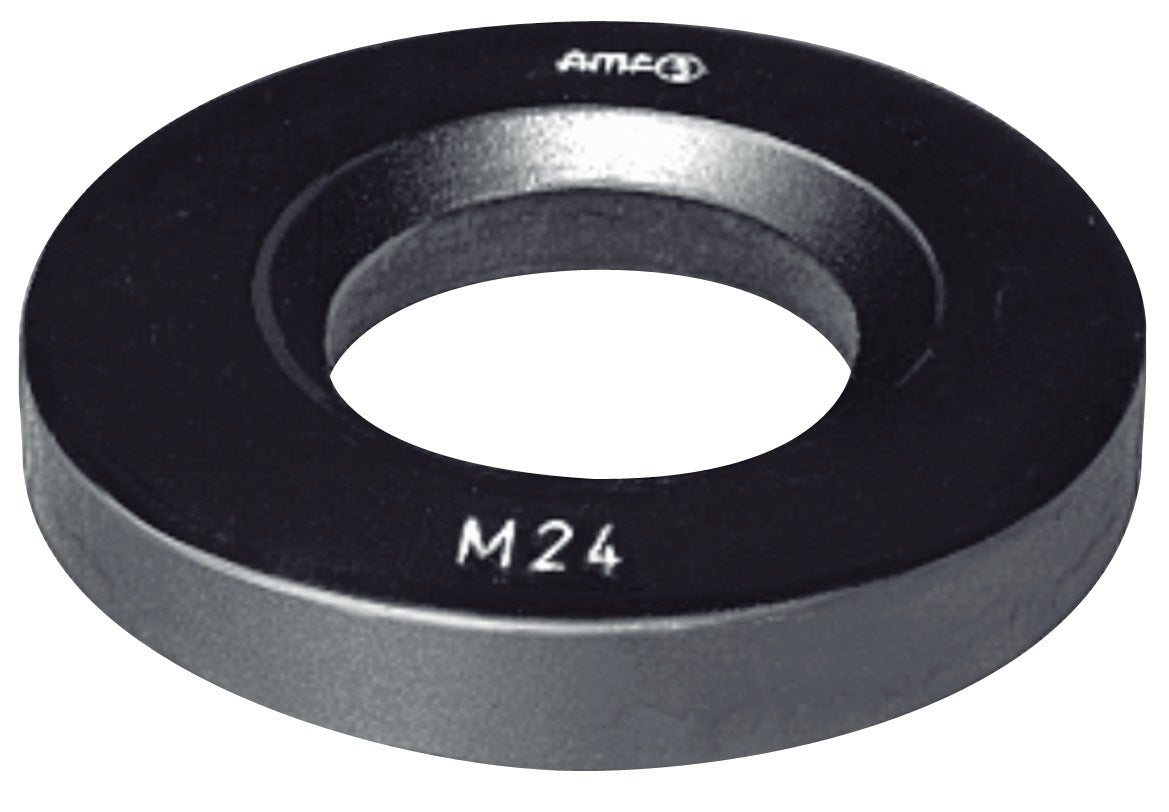

Die Kegelpfanne DIN 6319G von AMF ist eine hochwertige Spannunterlage für Schrauben, die durch Stanzen, Pressen und Vergüten gefertigt wird. Durch den großen Durchmesser eignet sich diese Kegelpfanne besonders zum Spannen über den Schlitz bei Spanneisen. Sie ist in mehreren Ausführungen erhältlich, sodass für verschiedene Schraubengrößen und Bohrungsdurchmesser die passende Variante gewählt werden kann. Der Kegelwinkel beträgt 120° und sorgt für eine zuverlässige Kraftübertragung. Die Kegelpfanne ist Teil der umfangreichen Spanntechnik von AMF und eignet sich für den Einsatz in Werkstückspannvorrichtungen. Bitte wählen Sie die gewünschte Ausführung entsprechend Ihren Anforderungen aus.
Eigenschaften und Vorteile:
- Gestanzt, gepresst und vergütet für hohe Belastbarkeit
- Kegelwinkel 120° für optimale Kraftübertragung
- Großer Durchmesser ideal zum Spannen über den Schlitz bei Spanneisen
- Erhältlich in verschiedenen Ausführungen für unterschiedliche Schraubengrößen
- Präzise Fertigung nach DIN 6319G
- Vielseitig einsetzbar in der Werkstückspannung
Zusätzliche Features:
Lieferumfang: 1 Stück Kegelpfanne DIN 6319G von AMF. Weitere technische Eigenschaften entnehmen Sie bitte der Produktbeschreibung oder wählen Sie die gewünschte Variante aus.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
AMF Kegelpfanne DIN 6319G für Kegelwinkel 120°
Herstellerinformationen:

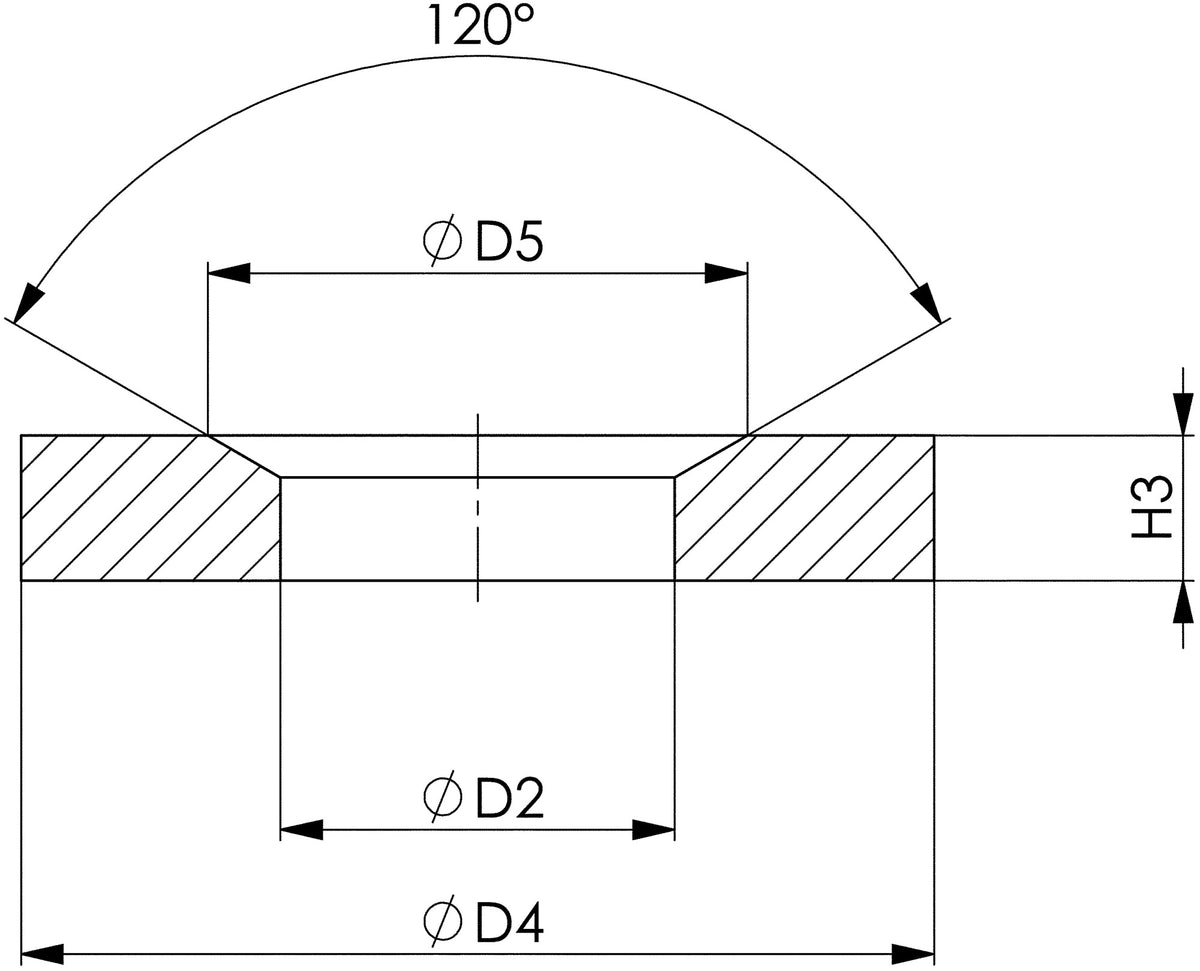

Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,021 - 0,308 kg |
| D2: | 7,1 - 56 mm |
| D4: | 17 - 110 mm |
| H3: | 4 - 17 mm |
| Bohrungs-Ø: | 7,1 - 56 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M30 / M36 / M42 / M48 / M6 / M8 / M10 / M12 u. a. |
| Maße (L x B x H): | 14 - 85 mm x 17 - 85 mm x 4 - 15 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,23 kg |
| D2: | 35mm |
| D4: | 68mm |
| H3: | 10mm |
| Bohrungs-Ø: | 35 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M30 |
| Maße (L x B x H): | 70 mm x 70 mm x 10 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,308 kg |
| D2: | 42mm |
| D4: | 80mm |
| H3: | 12mm |
| Bohrungs-Ø: | 42 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M36 |
| Maße (L x B x H): | 85 mm x 85 mm x 15 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| D2: | 49mm |
| D4: | 100mm |
| H3: | 15mm |
| Bohrungs-Ø: | 49 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M42 |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| D2: | 56mm |
| D4: | 110mm |
| H3: | 17mm |
| Bohrungs-Ø: | 56 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M48 |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,021 kg |
| D2: | 7,1mm |
| D4: | 17mm |
| H3: | 4mm |
| Bohrungs-Ø: | 7,1 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M6 |
| Maße (L x B x H): | 14 mm x 17 mm x 4 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,028 kg |
| D2: | 9,6mm |
| D4: | 24mm |
| H3: | 5mm |
| Bohrungs-Ø: | 9,6 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M8 |
| Maße (L x B x H): | 20 mm x 22 mm x 4 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,036 kg |
| D2: | 12mm |
| D4: | 30mm |
| H3: | 5mm |
| Bohrungs-Ø: | 12 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M10 |
| Maße (L x B x H): | 27 mm x 29 mm x 4 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,038 kg |
| D2: | 14,2mm |
| D4: | 36mm |
| H3: | 6mm |
| Bohrungs-Ø: | 14,2 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M12 |
| Maße (L x B x H): | 33 mm x 34 mm x 4 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,053 kg |
| D2: | 16,5mm |
| D4: | 40mm |
| H3: | 6mm |
| Bohrungs-Ø: | 16,5 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M14 |
| Maße (L x B x H): | 37 mm x 34 mm x 4 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,077 kg |
| D2: | 19mm |
| D4: | 44mm |
| H3: | 7mm |
| Bohrungs-Ø: | 19 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M16 |
| Maße (L x B x H): | 42 mm x 42 mm x 7 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,105 kg |
| D2: | 23,2mm |
| D4: | 50mm |
| H3: | 8mm |
| Bohrungs-Ø: | 23,2 mm |
| Kegelwinkel: | 120° |
| für Schrauben: | M20 |
| Maße (L x B x H): | 50 mm x 50 mm x 10 mm |
