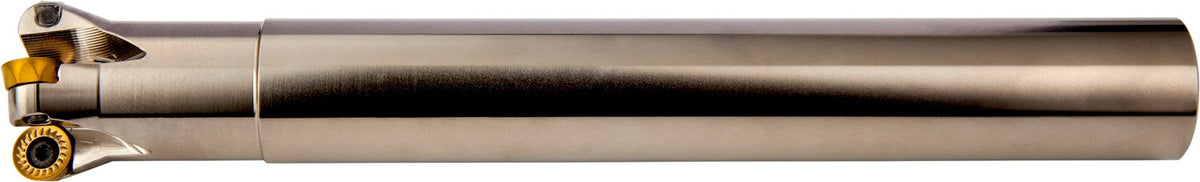

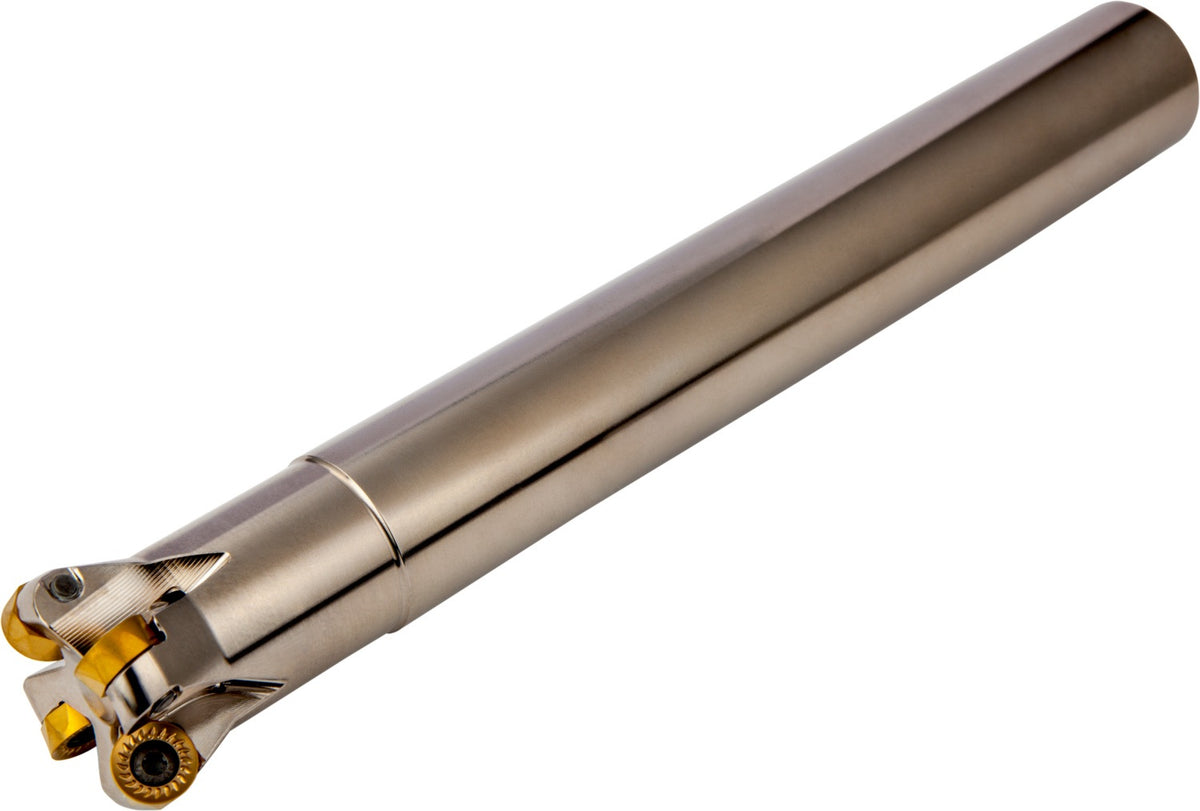

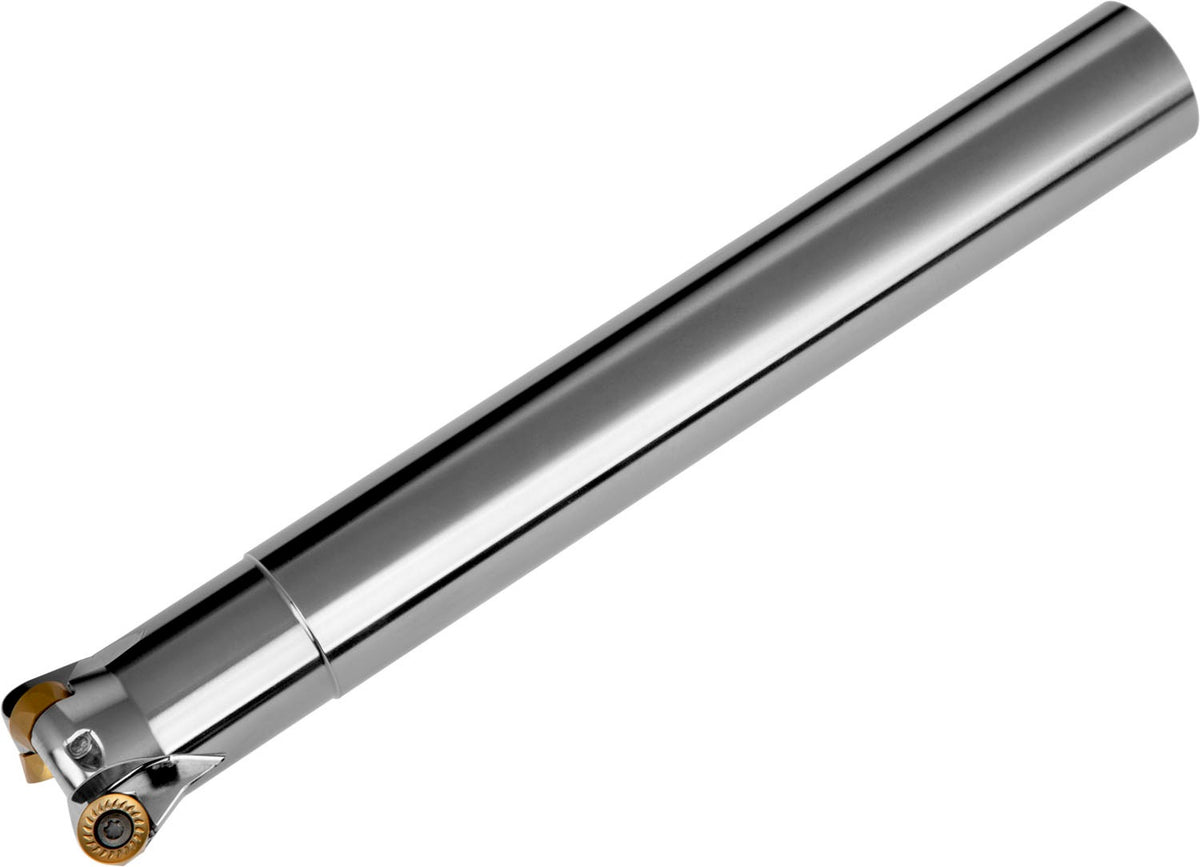

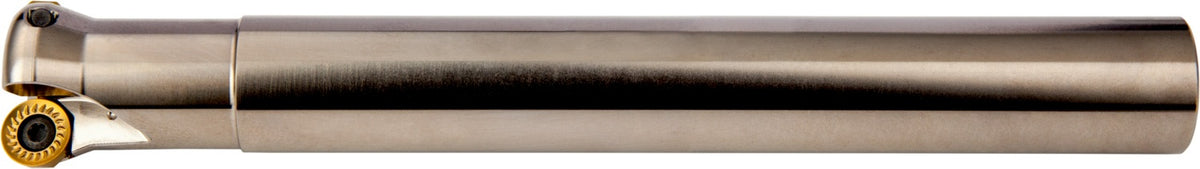

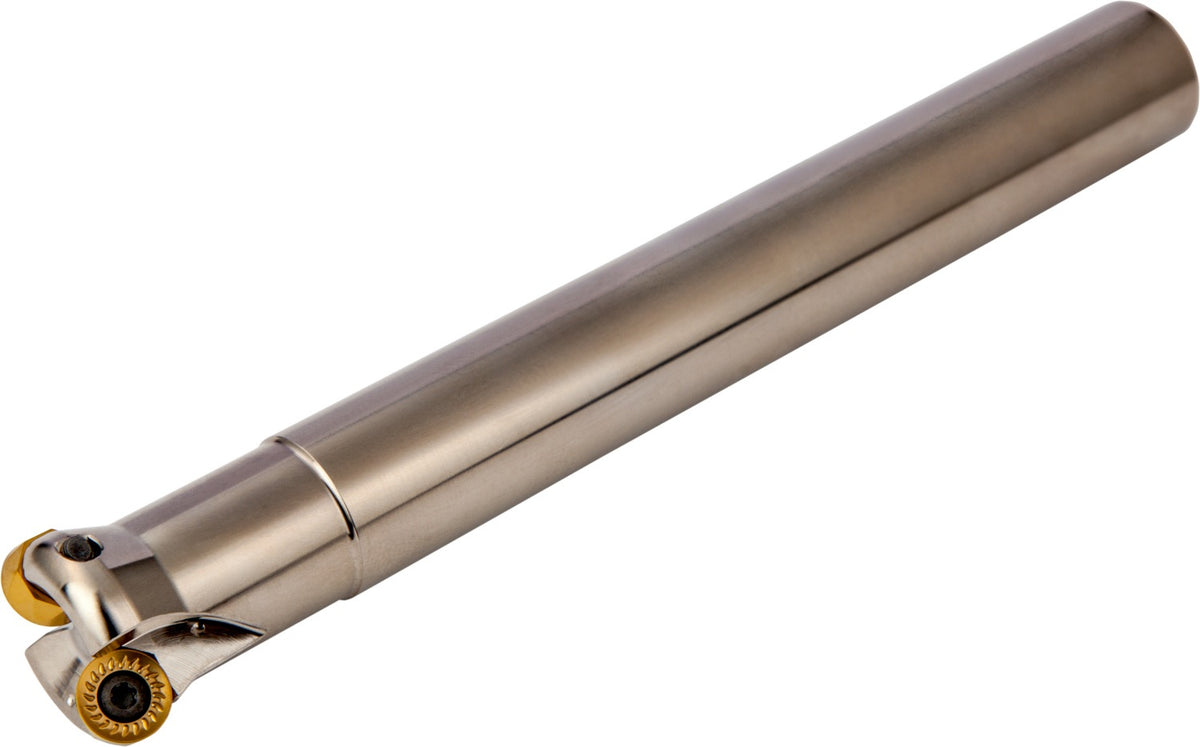

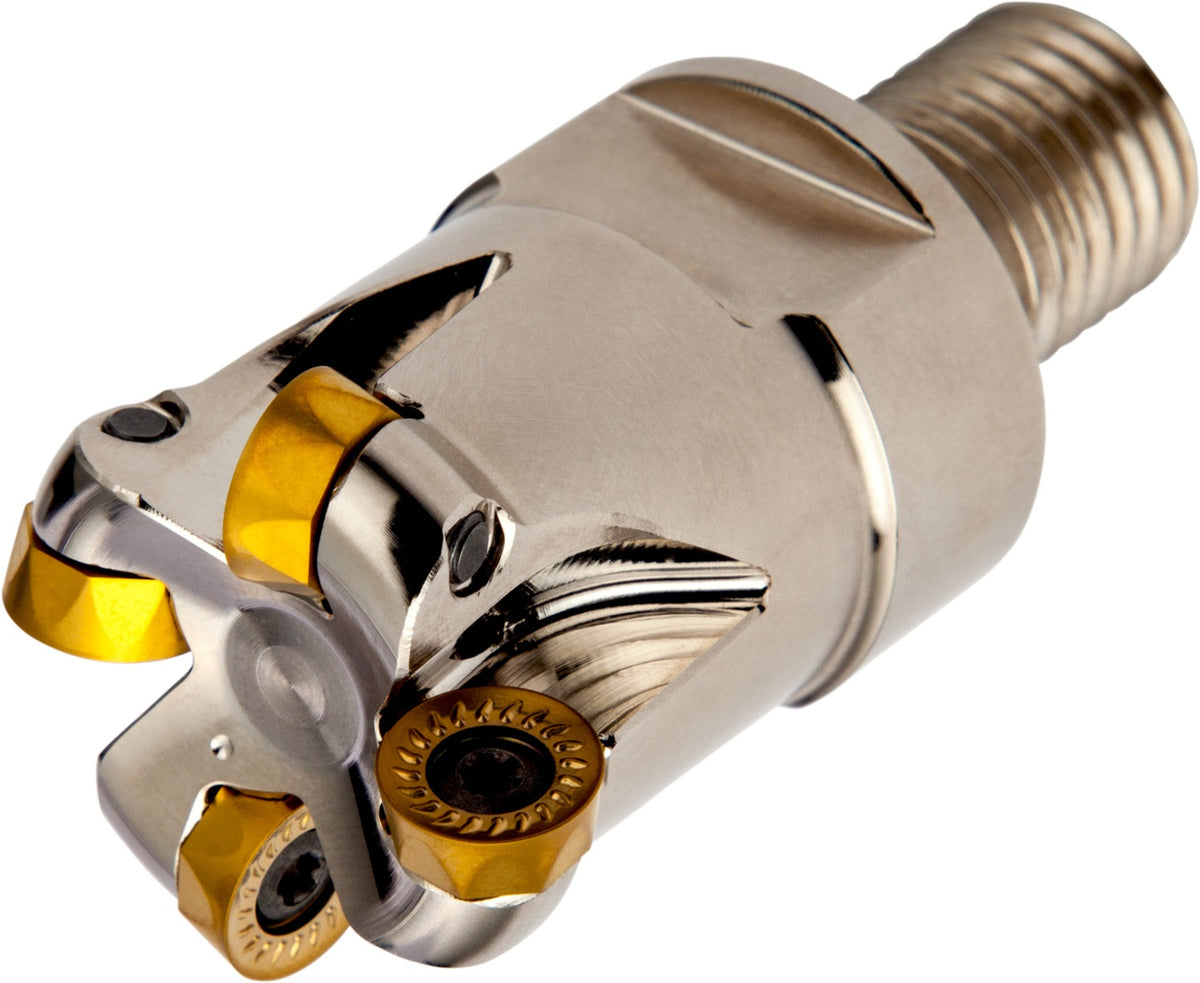

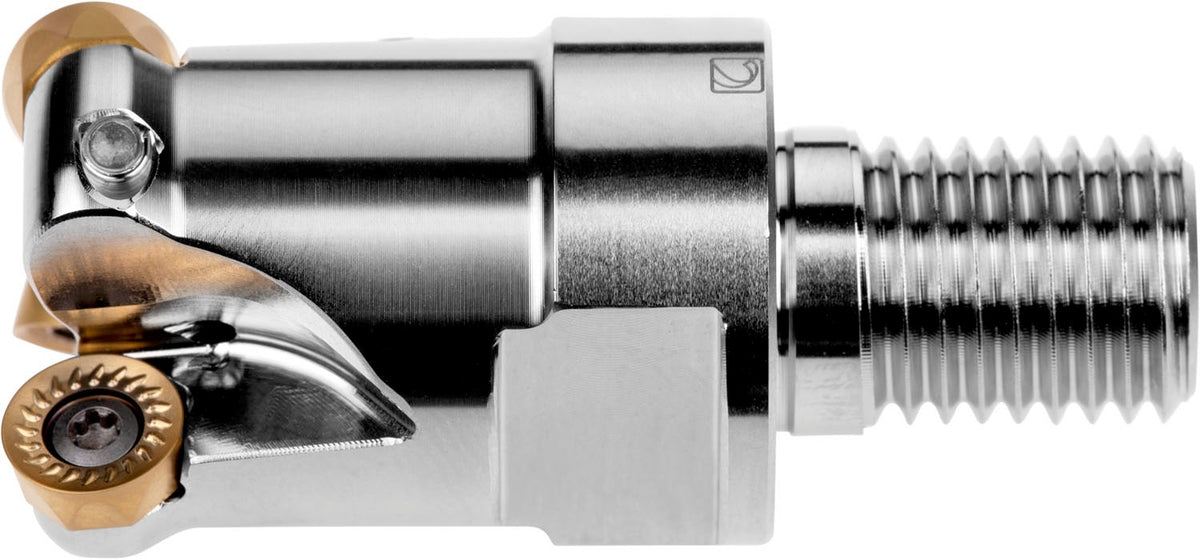

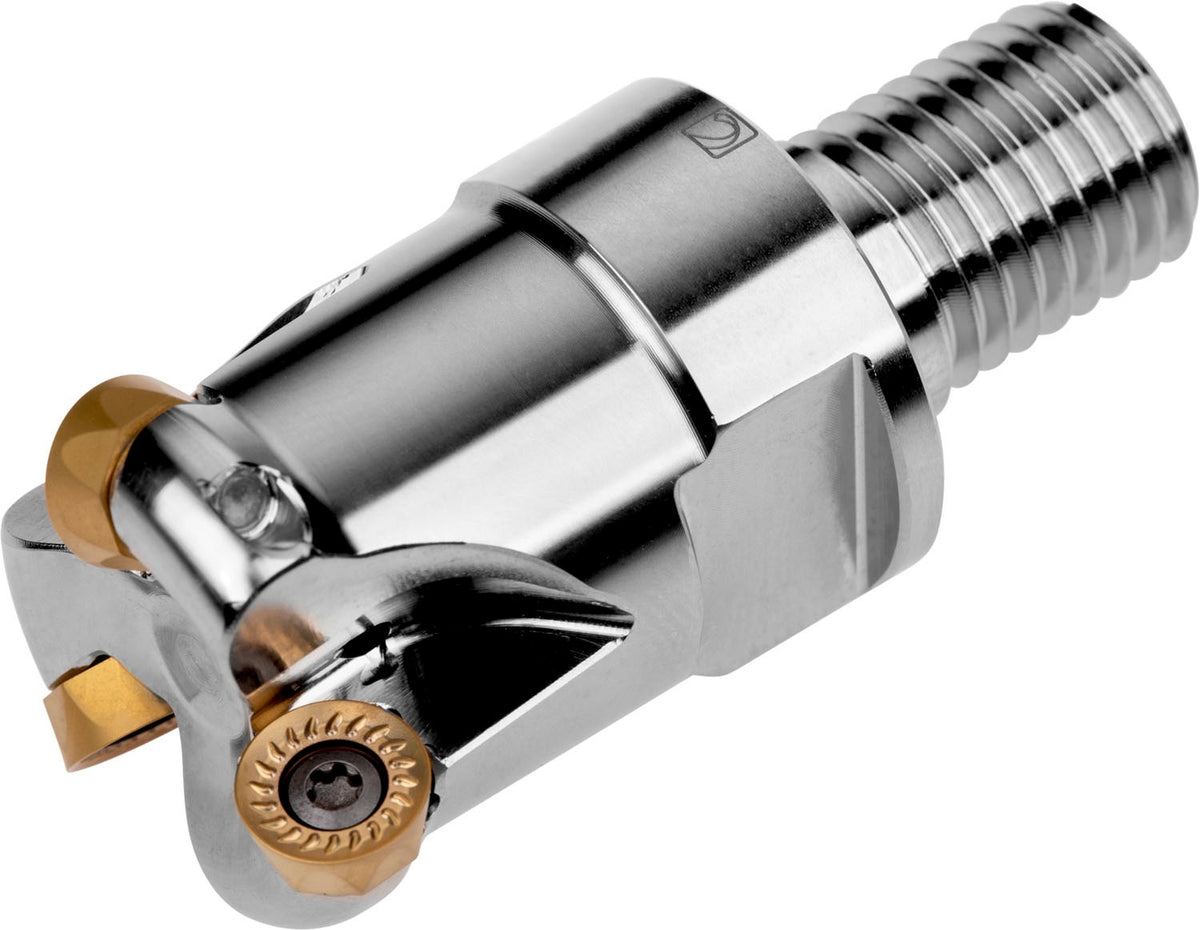

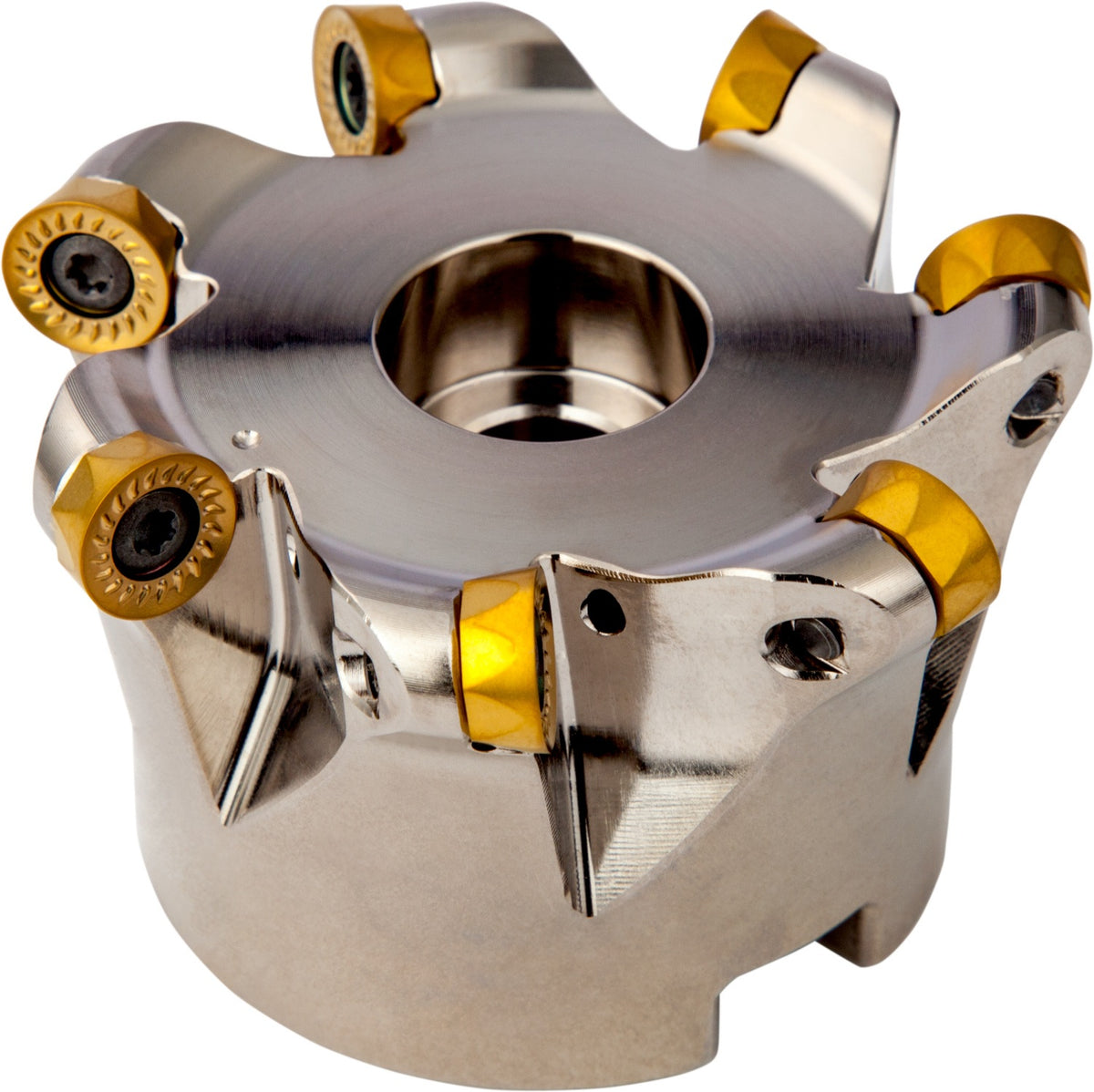

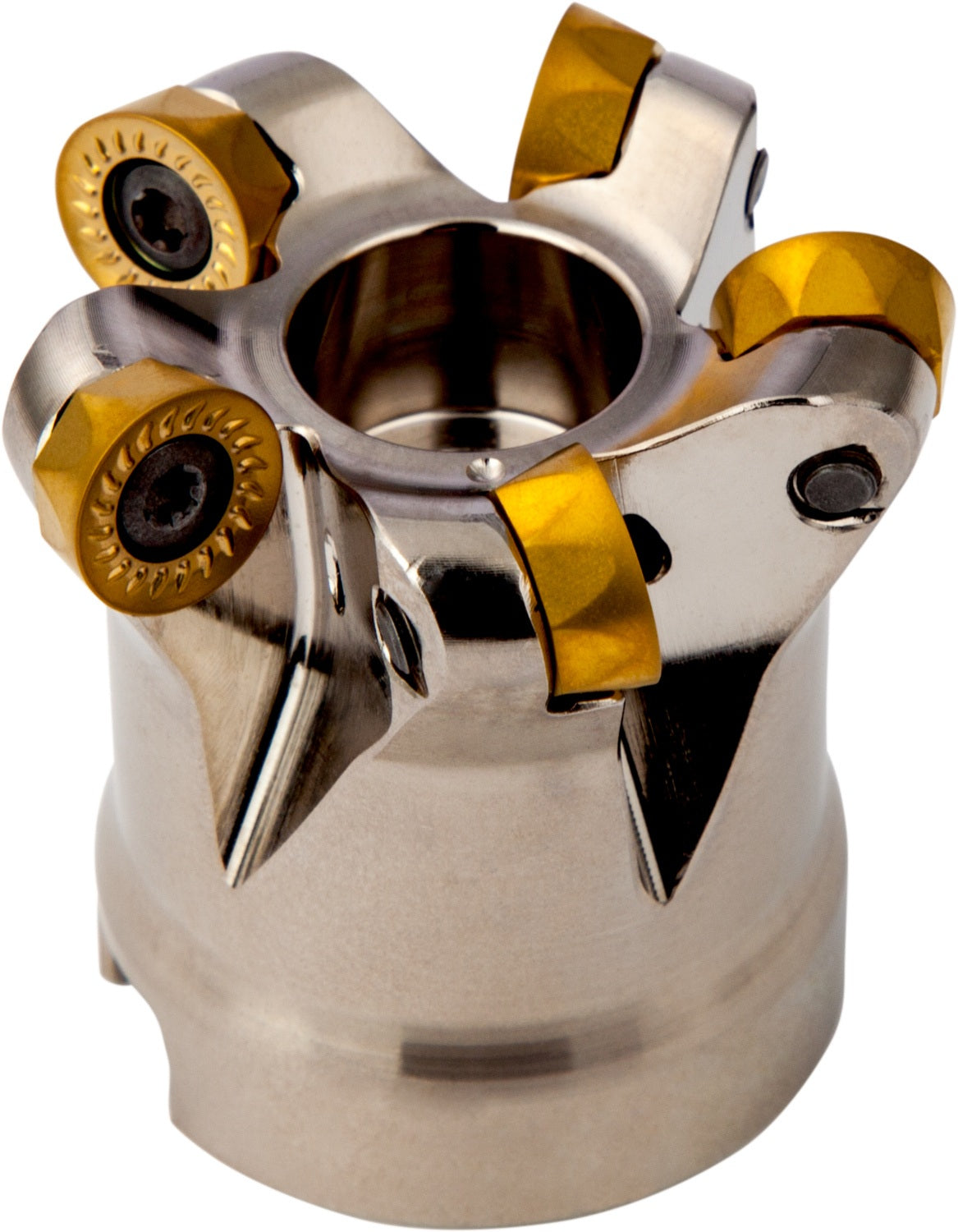

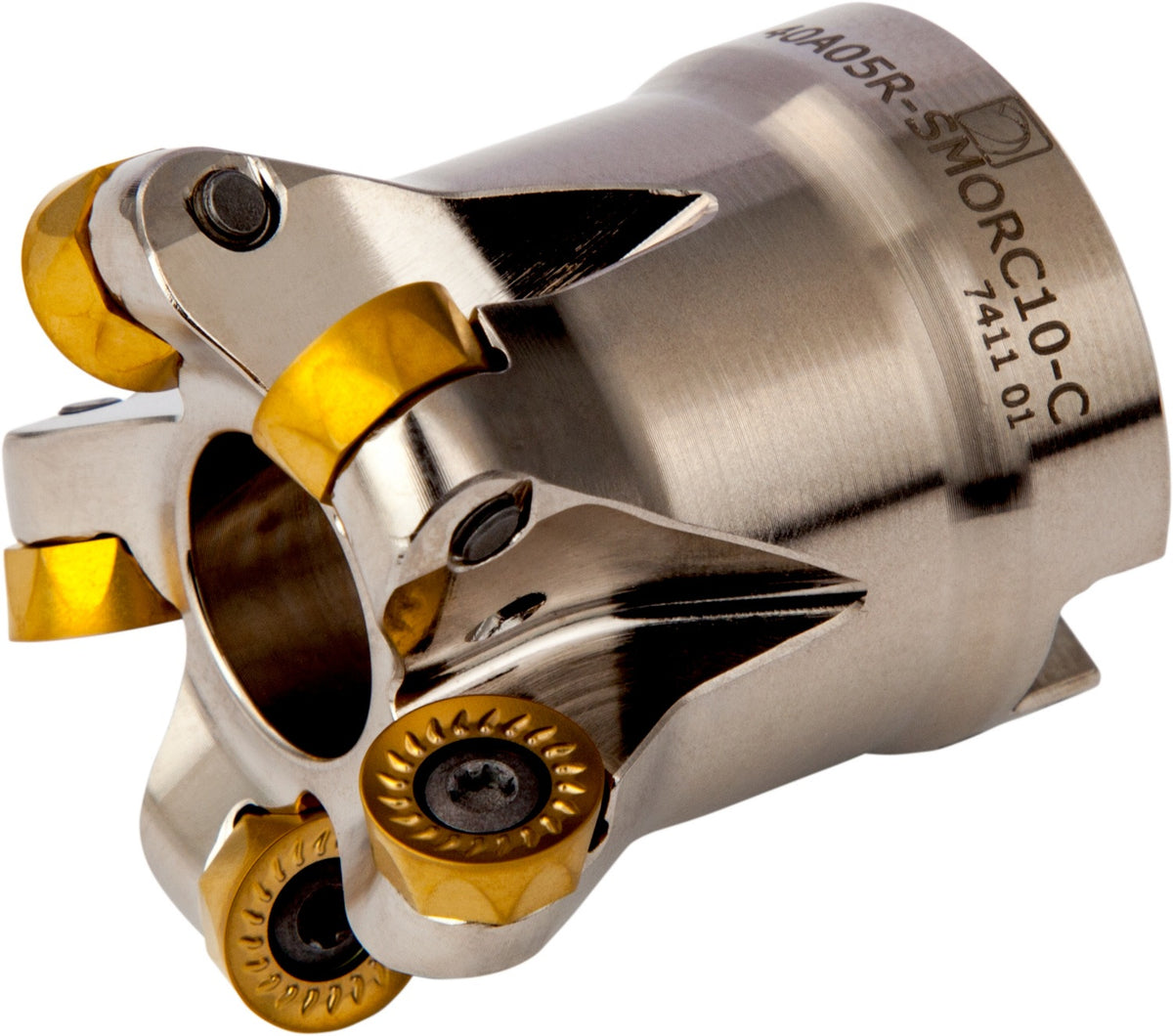

Der Kopier-Planfräser ISO 40A05R-SMORC10-C D.16mm mit Wendeplatte von PRAMET ist ein hochwertiges Trägerwerkzeug für das Plan- und Kopierfräsen sowie für Rampen-, Helikal- und progressives Eintauchen. Mit seiner doppelt negativen Geometrie ermöglicht er die Aufnahme von fünf einseitigen Wendeschneidplatten des Typs RCMT 10T3MO. Der Fräser besitzt eine 16 mm Verbindungsbohrung gemäß DIN 8030-A und eine Kühlkanalbohrung für eine effektive Kühlung. Die maximale Schnitttiefe beträgt 5,0 mm. Die Schraubklemmung durch Bohrung sorgt für einen sicheren Halt der Wendeschneidplatten. Die rechtsdrehende Ausführung eignet sich für zahlreiche Zerspanungsaufgaben. Der Kopier-Planfräser ist in mehreren Ausführungen erhältlich.
Eigenschaften und Vorteile:
- Doppelt negative Geometrie für fünf einseitige Wendeschneidplatten RCMT 10T3MO
- Schnittdurchmesser 40 mm mit 16 mm Verbindungsbohrung nach DIN 8030-A
- Kühlkanalbohrung für Planfräsen, Kopierfräsen, Rampen und Helikal-Fräsen
- Maximale Schnitttiefe von 5,0 mm für effiziente Zerspanung
- Schraubklemmung durch Bohrung für sicheren Sitz der Wendeschneidplatten
- Rechtsdrehende Schneidrichtung für universellen Einsatz
- Geeignet für progressive Eintauchstrategien
Zusätzliche Features:
Lieferumfang: 1 Stück Kopier-Planfräser. Die passenden Wendeschneidplatten sind nicht im Lieferumfang enthalten und müssen separat erworben werden.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
PRAMET Kopier-Planfräser ISO
Herstellerinformationen:

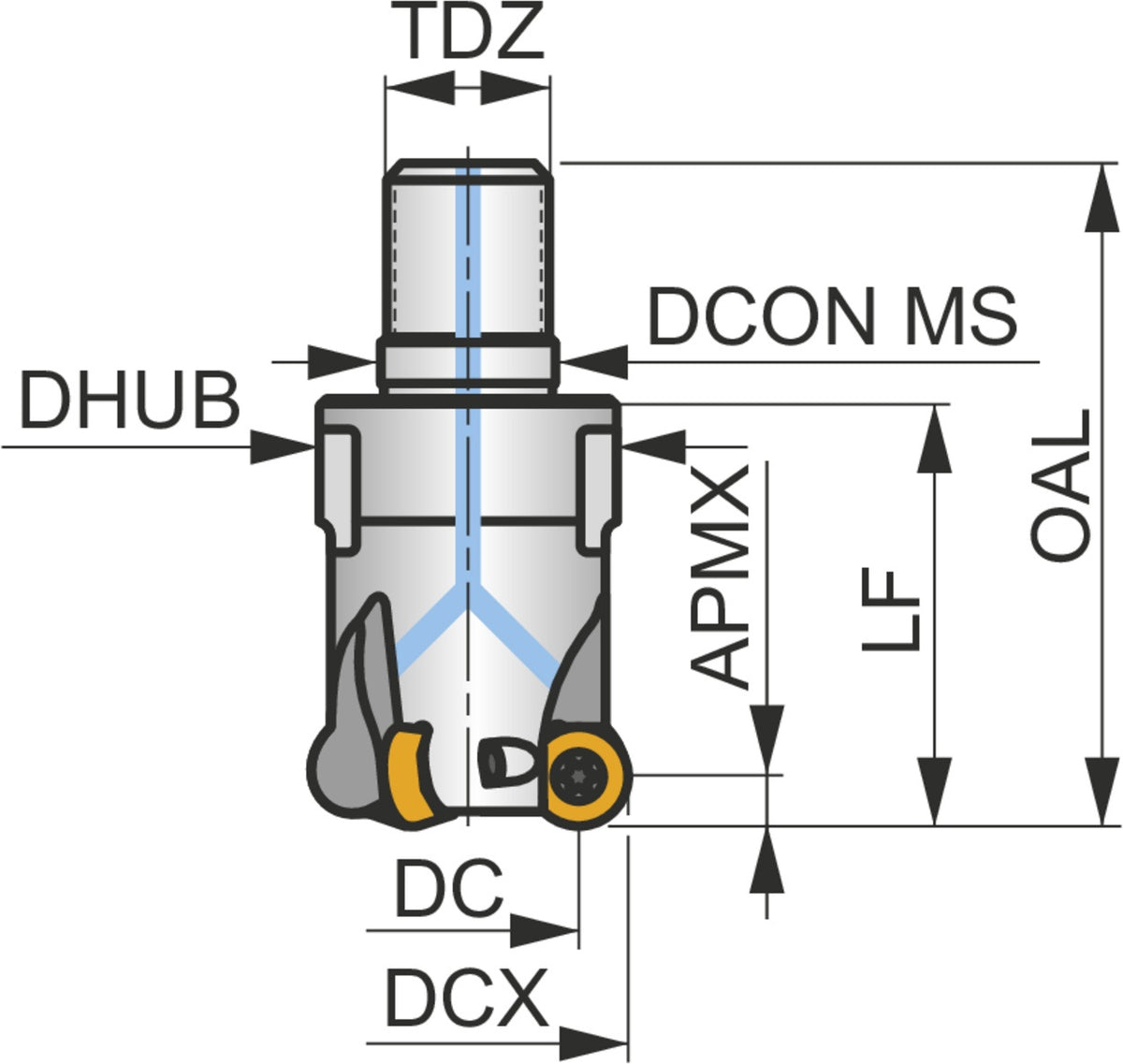

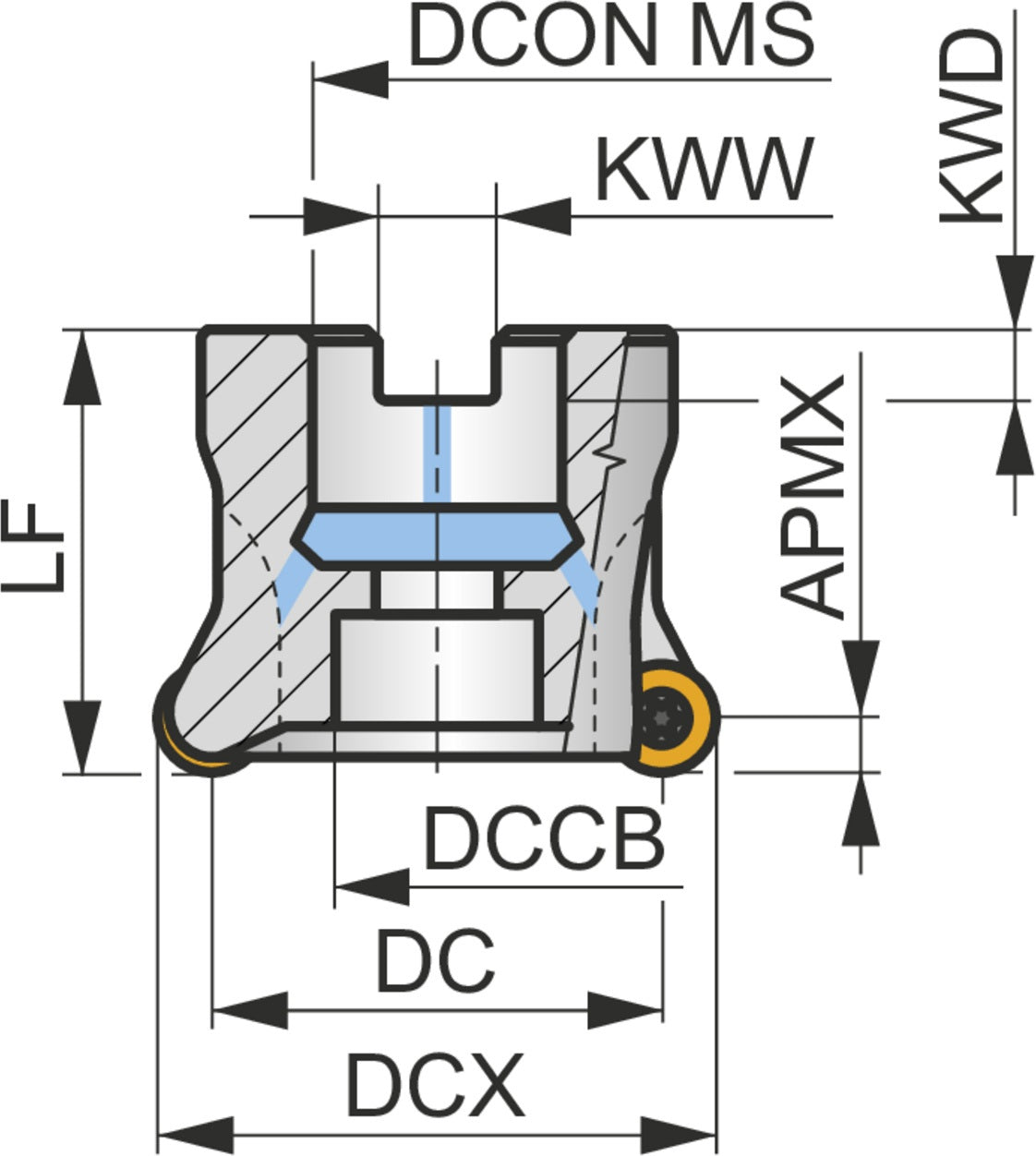

Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,08 - 0,696 kg |

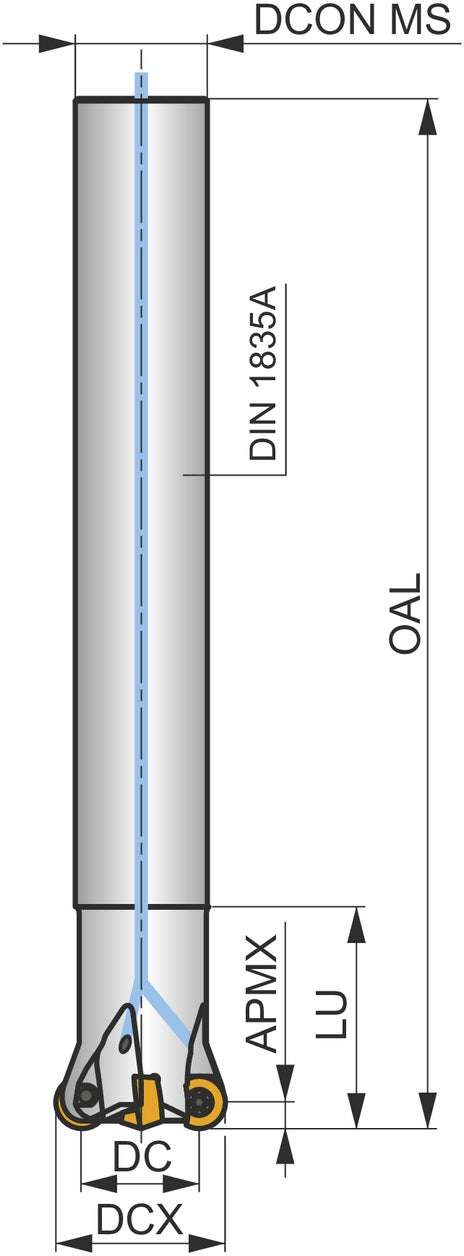

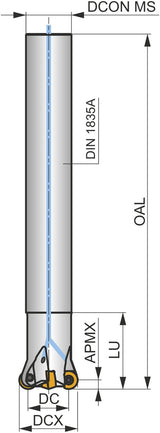

| Schaft: | Aufsteckfräser DIN 8030 A / Schraubkupplung / DIN 1835A – Zylindrischer Schaft |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 80 - 695,5 g |
| Bruttogewicht: | 100,9 - 699,9 g |
| Fräserdesign: | SRC10 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 12800 - 20900 rpm |

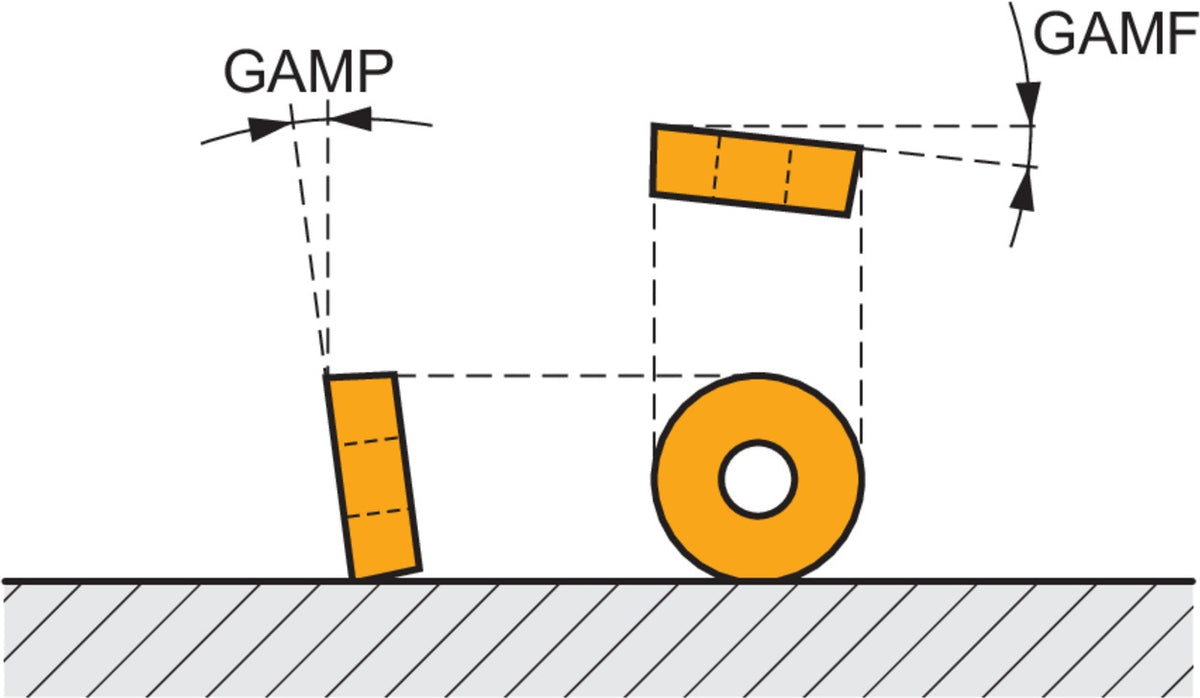

| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -3 - -1,4 Grad |
| Wendeplatten Indexzahl: | 2 - 7 |
| Passfedertiefe - Metrisch: | 5,6 - 7 mm |
| Funktionslänge - Metrisch: | 32 - 50 mm |
| Passfederbreite - Metrisch: | 8,4 - 12,4 mm |
| Spanndurchmesser - Metrisch: | 12,5 - 27 mm |
| Schneiddurchmesser - Metrisch: | 15 - 56 mm |
| Maximaler Schneiddurchmesser - Metrisch: | 25 - 66 mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 14 - 22 mm |
| Maße (L x B x H): | 10 - 21 cm x 11,5 cm / 47 mm / 50 mm x 45 - 62 mm |
| L: | 54 - 200 mm |
| Gewindegröße: | M12 / M16 |
| Nabendurchmesser - Metrisch: | 21 - 29 mm |
| Einsatzlänge - Metrisch: | 34 - 42 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,215 kg |
| Schaft: | Aufsteckfräser DIN 8030 A |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 214,8g |
| Bruttogewicht: | 214,8g |
| Fräserdesign: | SRC10 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 16500rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -2,2Grad |
| Wendeplatten Indexzahl: | 5 |
| Passfedertiefe - Metrisch: | 5,6mm |
| Funktionslänge - Metrisch: | 40mm |
| Passfederbreite - Metrisch: | 8,4mm |
| Spanndurchmesser - Metrisch: | 16mm |
| Schneiddurchmesser - Metrisch: | 30mm |
| Maximaler Schneiddurchmesser - Metrisch: | 40mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 14mm |
| Maße (L x B x H): | 15 cm x 11,5 cm x 62 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,341 kg |
| Schaft: | Aufsteckfräser DIN 8030 A |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 341,3g |
| Bruttogewicht: | 342,5g |
| Fräserdesign: | SRC10 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 14800rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -2Grad |
| Wendeplatten Indexzahl: | 5 |
| Passfedertiefe - Metrisch: | 6,3mm |
| Funktionslänge - Metrisch: | 40mm |
| Passfederbreite - Metrisch: | 10,4mm |
| Spanndurchmesser - Metrisch: | 22mm |
| Schneiddurchmesser - Metrisch: | 40mm |
| Maximaler Schneiddurchmesser - Metrisch: | 50mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 18mm |
| Maße (L x B x H): | 15 cm x 11,5 cm x 62 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,332 kg |
| Schaft: | Aufsteckfräser DIN 8030 A |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 331,6g |
| Bruttogewicht: | 331,6g |
| Fräserdesign: | SRC10 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 14800rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -2Grad |
| Wendeplatten Indexzahl: | 6 |
| Passfedertiefe - Metrisch: | 6,3mm |
| Funktionslänge - Metrisch: | 40mm |
| Passfederbreite - Metrisch: | 10,4mm |
| Spanndurchmesser - Metrisch: | 22mm |
| Schneiddurchmesser - Metrisch: | 40mm |
| Maximaler Schneiddurchmesser - Metrisch: | 50mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 18mm |
| Maße (L x B x H): | 15 cm x 11,5 cm x 62 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,35 kg |
| Schaft: | Aufsteckfräser DIN 8030 A |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 350,2g |
| Bruttogewicht: | 350,2g |
| Fräserdesign: | SRC10 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 14500rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -2Grad |
| Wendeplatten Indexzahl: | 5 |
| Passfedertiefe - Metrisch: | 6,3mm |
| Funktionslänge - Metrisch: | 40mm |
| Passfederbreite - Metrisch: | 10,4mm |
| Spanndurchmesser - Metrisch: | 22mm |
| Schneiddurchmesser - Metrisch: | 42mm |
| Maximaler Schneiddurchmesser - Metrisch: | 52mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 18mm |
| Maße (L x B x H): | 15 cm x 11,5 cm x 62 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,284 kg |
| Schaft: | Aufsteckfräser DIN 8030 A |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 284g |
| Bruttogewicht: | 355g |
| Fräserdesign: | SRC10 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 14500rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -2Grad |
| Wendeplatten Indexzahl: | 6 |
| Passfedertiefe - Metrisch: | 6,3mm |
| Funktionslänge - Metrisch: | 40mm |
| Passfederbreite - Metrisch: | 10,4mm |
| Spanndurchmesser - Metrisch: | 22mm |
| Schneiddurchmesser - Metrisch: | 42mm |
| Maximaler Schneiddurchmesser - Metrisch: | 52mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 18mm |
| Maße (L x B x H): | 15 cm x 11,5 cm x 62 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,524 kg |
| Schaft: | Aufsteckfräser DIN 8030 A |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 524,4g |
| Bruttogewicht: | 524,4g |
| Fräserdesign: | SRC10 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 13200rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -1,8Grad |
| Wendeplatten Indexzahl: | 6 |
| Passfedertiefe - Metrisch: | 6,3mm |
| Funktionslänge - Metrisch: | 40mm |
| Passfederbreite - Metrisch: | 10,4mm |
| Spanndurchmesser - Metrisch: | 22mm |
| Schneiddurchmesser - Metrisch: | 53mm |
| Maximaler Schneiddurchmesser - Metrisch: | 63mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 18mm |
| Maße (L x B x H): | 15 cm x 11,5 cm x 62 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,52 kg |
| Schaft: | Aufsteckfräser DIN 8030 A |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 520,2g |
| Bruttogewicht: | 520,2g |
| Fräserdesign: | SRC10 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 13200rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -1,8Grad |
| Wendeplatten Indexzahl: | 7 |
| Passfedertiefe - Metrisch: | 6,3mm |
| Funktionslänge - Metrisch: | 40mm |
| Passfederbreite - Metrisch: | 10,4mm |
| Spanndurchmesser - Metrisch: | 22mm |
| Schneiddurchmesser - Metrisch: | 53mm |
| Maximaler Schneiddurchmesser - Metrisch: | 63mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 18mm |
| Maße (L x B x H): | 15 cm x 11,5 cm x 62 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,576 kg |
| Schaft: | Aufsteckfräser DIN 8030 A |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 576g |
| Bruttogewicht: | 646g |
| Fräserdesign: | SRC10 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 12800rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -1,4Grad |
| Wendeplatten Indexzahl: | 6 |
| Passfedertiefe - Metrisch: | 7mm |
| Funktionslänge - Metrisch: | 50mm |
| Passfederbreite - Metrisch: | 12,4mm |
| Spanndurchmesser - Metrisch: | 27mm |
| Schneiddurchmesser - Metrisch: | 56mm |
| Maximaler Schneiddurchmesser - Metrisch: | 66mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 22mm |
| Maße (L x B x H): | 15 cm x 11,5 cm x 62 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,595 kg |
| Schaft: | Aufsteckfräser DIN 8030 A |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 595,1g |
| Bruttogewicht: | 595,1g |
| Fräserdesign: | SRC10 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 12800rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -1,4Grad |
| Wendeplatten Indexzahl: | 7 |
| Passfedertiefe - Metrisch: | 7mm |
| Funktionslänge - Metrisch: | 50mm |
| Passfederbreite - Metrisch: | 12,4mm |
| Spanndurchmesser - Metrisch: | 27mm |
| Schneiddurchmesser - Metrisch: | 56mm |
| Maximaler Schneiddurchmesser - Metrisch: | 66mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 22mm |
| Maße (L x B x H): | 15 cm x 11,5 cm x 62 mm |

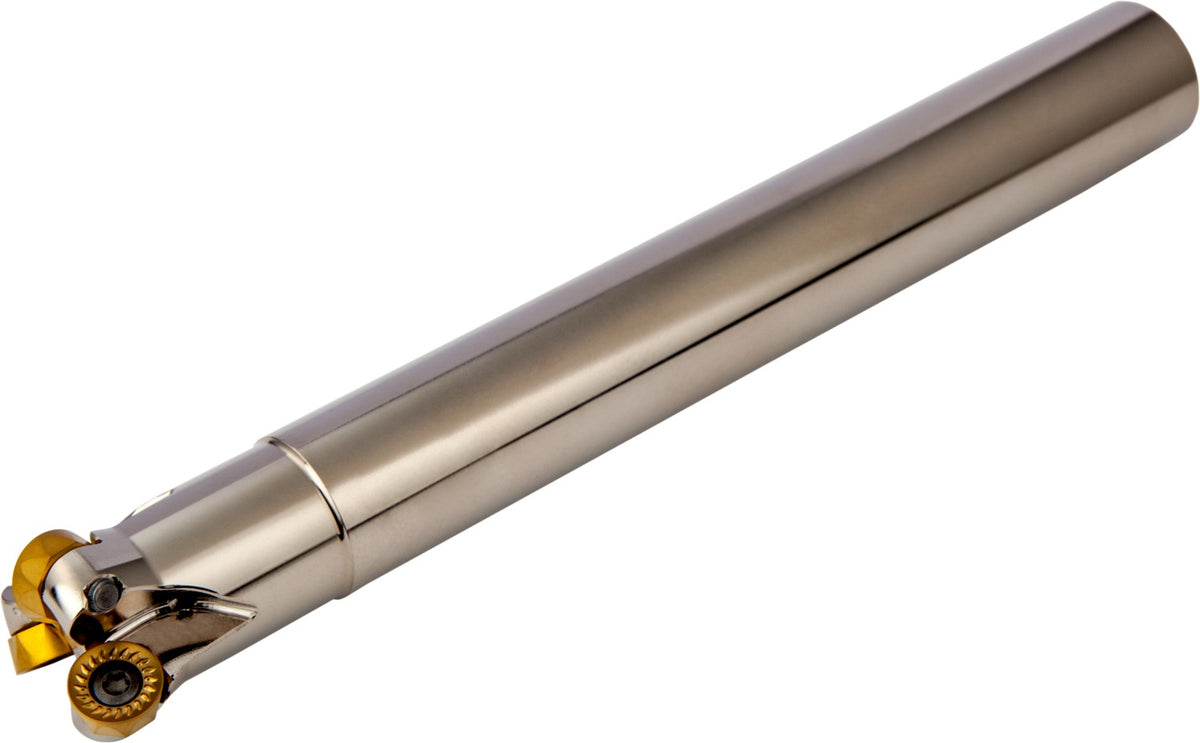

Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,08 kg |
| L: | 54mm |

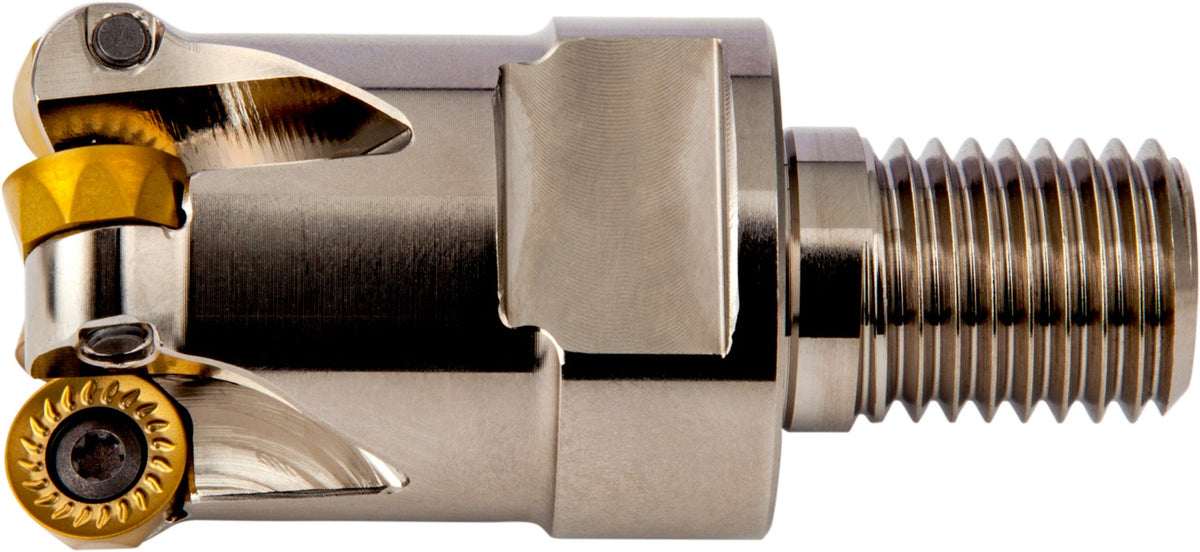

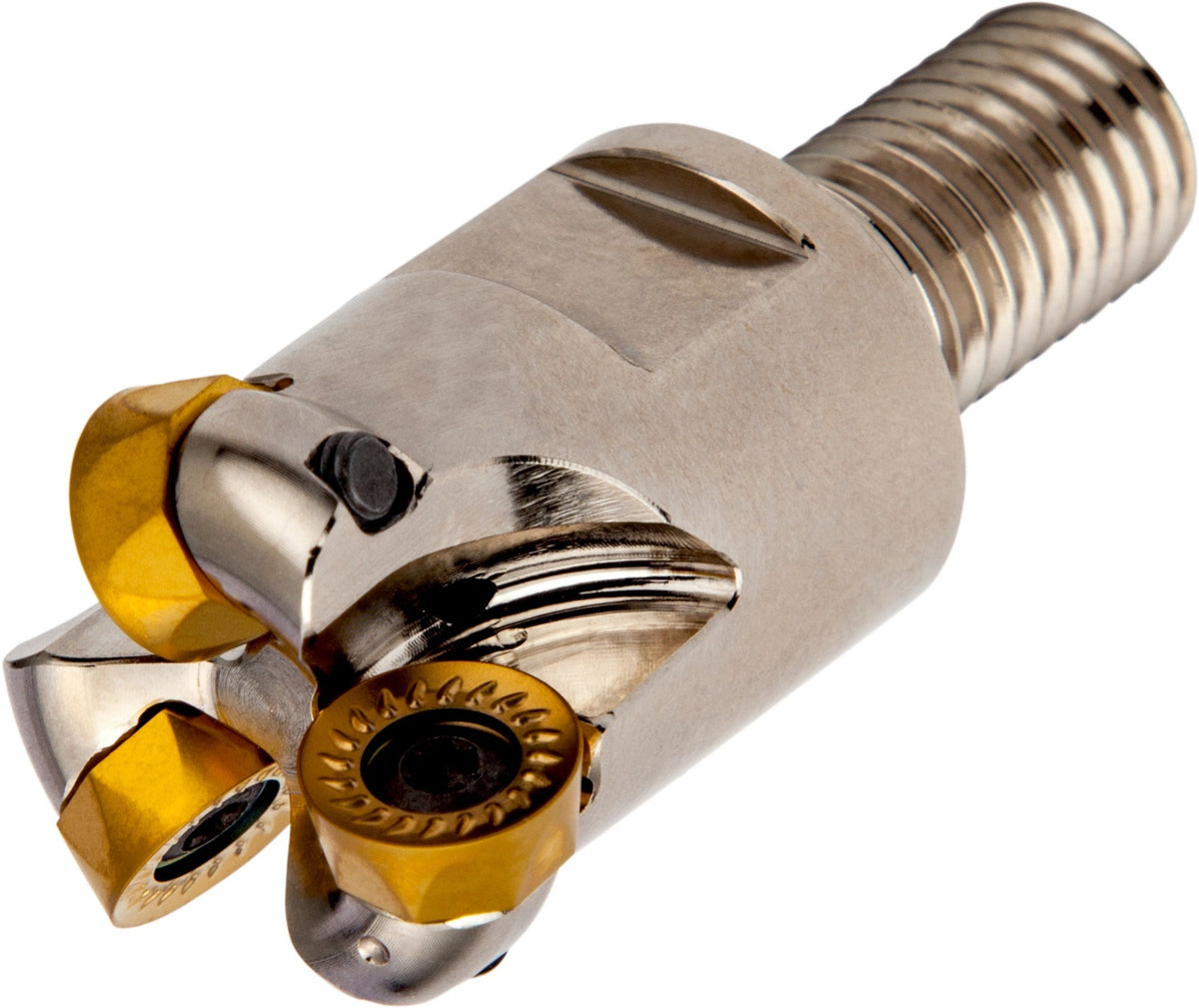

| Schaft: | Schraubkupplung |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 80g |
| Bruttogewicht: | 100,9g |
| Fräserdesign: | SRC10 |
| Gewindegröße: | M12 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 20900rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -3Grad |
| Wendeplatten Indexzahl: | 3 |
| Funktionslänge - Metrisch: | 32mm |
| Nabendurchmesser - Metrisch: | 21mm |
| Spanndurchmesser - Metrisch: | 12,5mm |
| Schneiddurchmesser - Metrisch: | 15mm |
| Maximaler Schneiddurchmesser - Metrisch: | 25mm |
| Maße (L x B x H): | 10 cm x 47 mm x 45 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,201 kg |
| L: | 65mm |

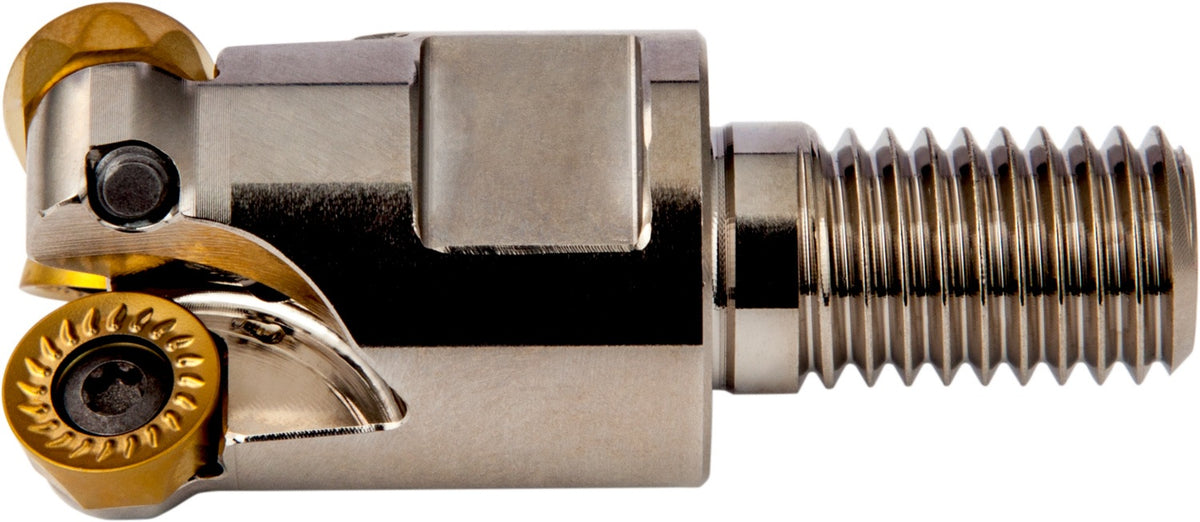

| Schaft: | Schraubkupplung |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 201g |
| Bruttogewicht: | 201g |
| Fräserdesign: | SRC10 |
| Gewindegröße: | M16 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 18500rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -2,6Grad |
| Wendeplatten Indexzahl: | 4 |
| Funktionslänge - Metrisch: | 42mm |
| Nabendurchmesser - Metrisch: | 29mm |
| Spanndurchmesser - Metrisch: | 17mm |
| Schneiddurchmesser - Metrisch: | 22mm |
| Maximaler Schneiddurchmesser - Metrisch: | 32mm |
| Maße (L x B x H): | 10 cm x 47 mm x 45 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,197 kg |
| L: | 65mm |
| Schaft: | Schraubkupplung |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 196,5g |
| Bruttogewicht: | 233g |
| Fräserdesign: | SRC10 |
| Gewindegröße: | M16 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 17700rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -2,4Grad |
| Wendeplatten Indexzahl: | 4 |
| Funktionslänge - Metrisch: | 42mm |
| Nabendurchmesser - Metrisch: | 29mm |
| Spanndurchmesser - Metrisch: | 17mm |
| Schneiddurchmesser - Metrisch: | 25mm |
| Maximaler Schneiddurchmesser - Metrisch: | 35mm |
| Maße (L x B x H): | 10 cm x 47 mm x 45 mm |

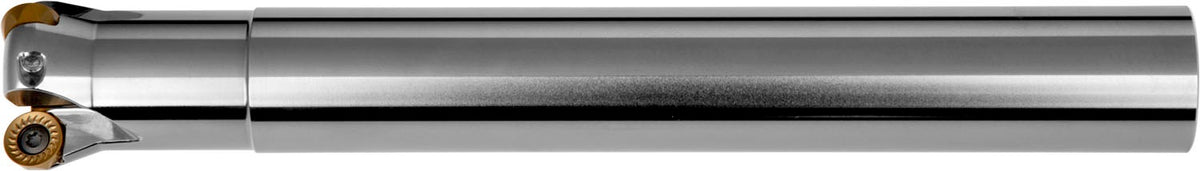

Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,398 kg |
| L: | 170mm |
| Schaft: | DIN 1835A – Zylindrischer Schaft |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 398,3g |
| Bruttogewicht: | 398,3g |
| Fräserdesign: | SRC10 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 20900rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -3Grad |
| Wendeplatten Indexzahl: | 2 |
| Einsatzlänge - Metrisch: | 34mm |
| Spanndurchmesser - Metrisch: | 20mm |
| Schneiddurchmesser - Metrisch: | 15mm |
| Maximaler Schneiddurchmesser - Metrisch: | 25mm |
| Maße (L x B x H): | 21 cm x 50 mm x 50 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,357 kg |
| L: | 170mm |
| Schaft: | DIN 1835A – Zylindrischer Schaft |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 357g |
| Bruttogewicht: | 392,1g |
| Fräserdesign: | SRC10 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 20900rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -3Grad |
| Wendeplatten Indexzahl: | 3 |
| Einsatzlänge - Metrisch: | 34mm |
| Spanndurchmesser - Metrisch: | 20mm |
| Schneiddurchmesser - Metrisch: | 15mm |
| Maximaler Schneiddurchmesser - Metrisch: | 25mm |
| Maße (L x B x H): | 21 cm x 50 mm x 50 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,672 kg |
| L: | 200mm |
| Schaft: | DIN 1835A – Zylindrischer Schaft |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 672g |
| Bruttogewicht: | 699,9g |
| Fräserdesign: | SRC10 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 18500rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -2,6Grad |
| Wendeplatten Indexzahl: | 3 |
| Einsatzlänge - Metrisch: | 42mm |
| Spanndurchmesser - Metrisch: | 25mm |
| Schneiddurchmesser - Metrisch: | 22mm |
| Maximaler Schneiddurchmesser - Metrisch: | 32mm |
| Maße (L x B x H): | 21 cm x 50 mm x 50 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,696 kg |
| L: | 200mm |
| Schaft: | DIN 1835A – Zylindrischer Schaft |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 695,5g |
| Bruttogewicht: | 695,5g |
| Fräserdesign: | SRC10 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 18500rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -2,6Grad |
| Wendeplatten Indexzahl: | 4 |
| Einsatzlänge - Metrisch: | 42mm |
| Spanndurchmesser - Metrisch: | 25mm |
| Schneiddurchmesser - Metrisch: | 22mm |
| Maximaler Schneiddurchmesser - Metrisch: | 32mm |
| Maße (L x B x H): | 21 cm x 50 mm x 50 mm |
Sicher einkaufen auf Tools.de
Sichere Zahlungsmethoden, Raten- und Kauf auf Rechnung. Preisangaben inkl. MwSt. zzgl. Versand. Je nach Lieferadresse kann die Mehrwertsteuer an der Kasse variieren.
