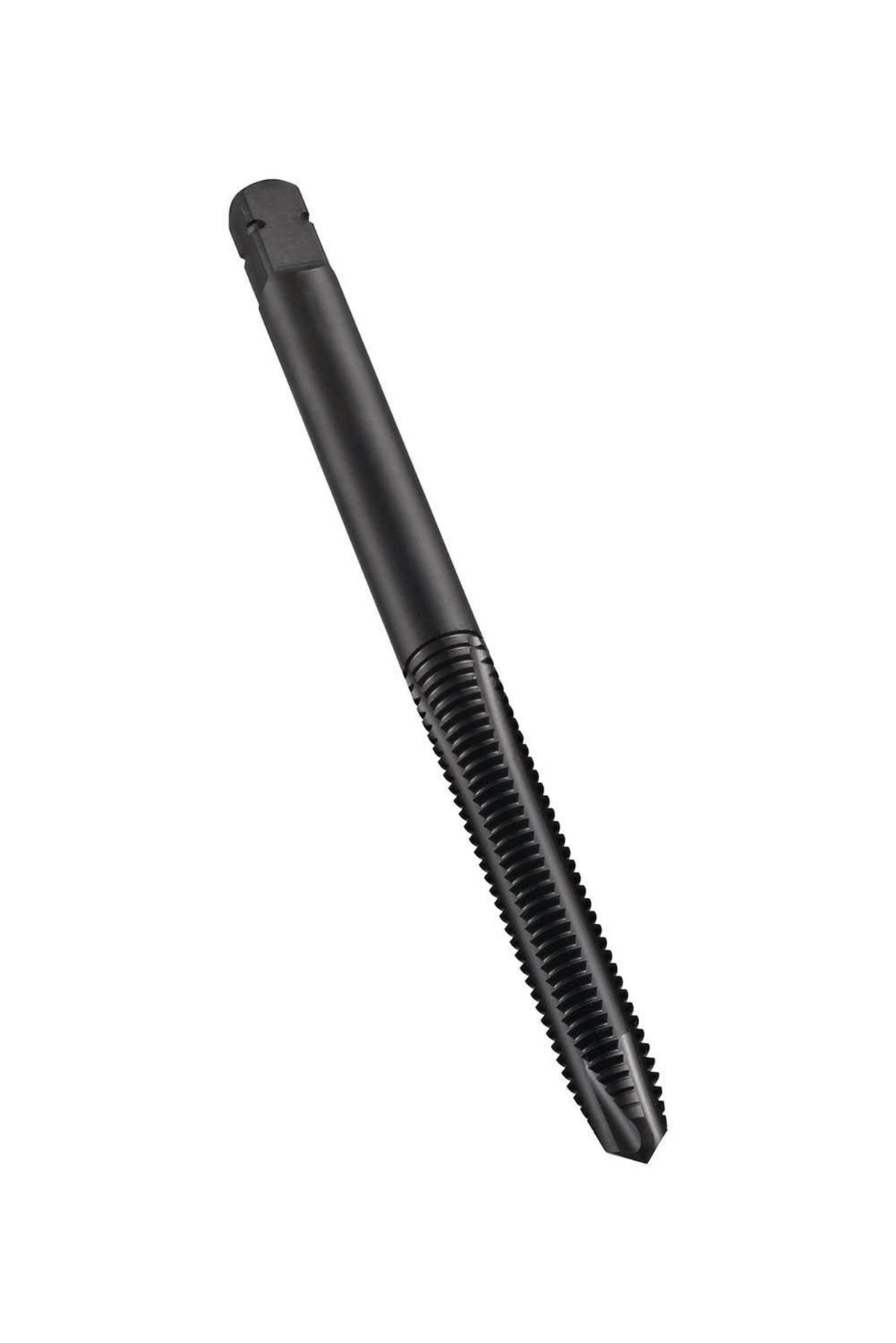

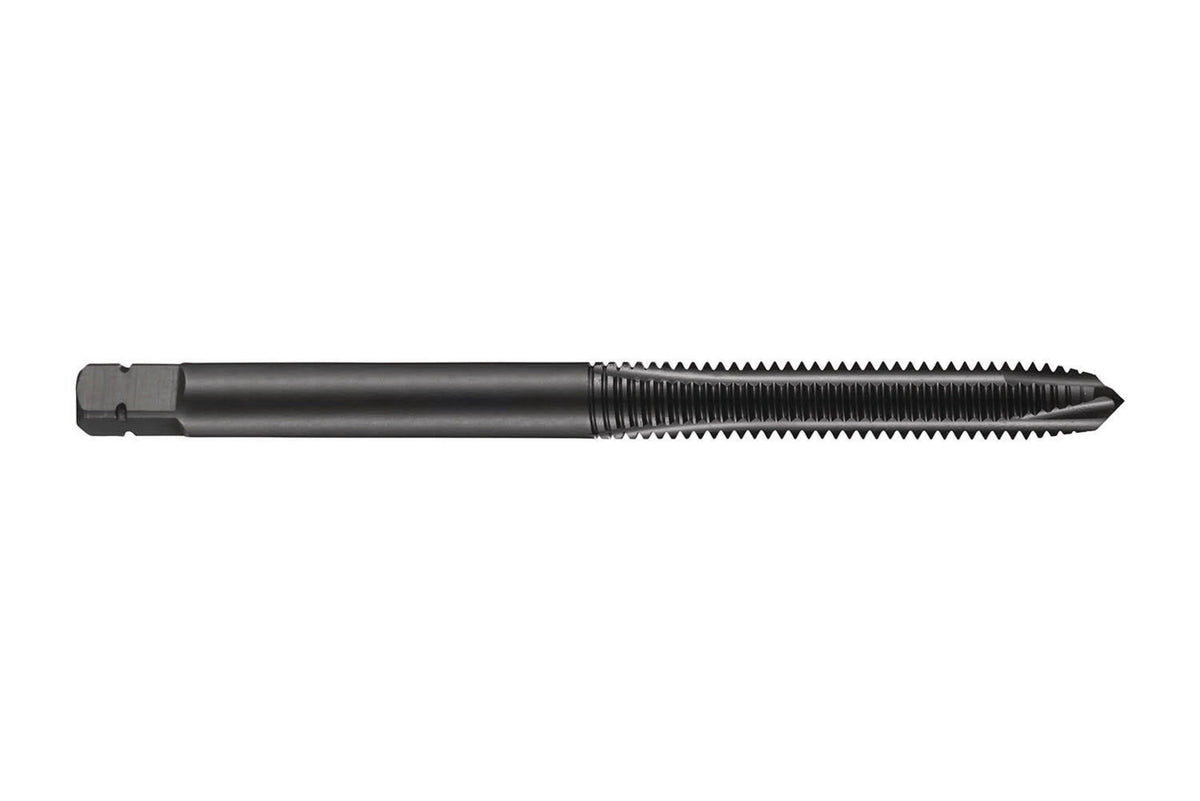

DORMER Maschinengewindebohrer ISO 529B E534 BSW HSS dampf.2,5XD Medium
Warum bei Tools.de kaufen?
Originalware aus offiziellen Bezugsquellen
Direkt vom Hersteller oder offiziellen Distributor – keine Grauimporte.
Deutscher Standort mit eigenem Lager & Testgelände
Viele Produkte schnell verfügbar und vor Ort erlebbar.
600 m² Showroom für Maschinen & Werkzeug
Vor Ort ansehen, vergleichen und fachkundig beraten lassen.
Eigene Reparaturwerkstatt & Fachtechniker
Persönliche Hilfe auch nach dem Kauf – auch telefonisch.
Der Maschinengewindebohrer E534 von DORMER ist ein Spiralpunkt-Gewindebohrer für Durchgangsgewinde in legierten Stählen. Mit der Anschnittform B (3,5–5 Gänge) und der vaporisierten HSS-Oberfläche eignet er sich für zähe Werkstoffe und sorgt für einen ruhigen Spanfluss. Die Geometrie mit Schälanschnitt und drei Schneiden ermöglicht präzise Gewinde nach ISO 529. Der zylindrische Schaft mit Vierkantantrieb passt in gängige Aufnahmen. Erhältlich in mehreren Ausführungen für unterschiedliche Gewindegrößen und Einsatzzwecke.
Eigenschaften und Vorteile:
- Spiralpunkt-Gewindebohrer für Durchgangsgewinde in legierten Stählen
- Anschnittform B mit 3,5–5 Gängen für sicheren Schnittbeginn
- HSS mit vaporisierter Oberfläche für reduzierte Reibung
- Britisches Standard-Whitworth-Gewinde BSW mit Medium-Toleranz
- Geometrie mit Schälanschnitt und drei Schneiden
- Zylindrischer Schaft mit Vierkantantrieb nach ISO 529
- Rechtschneidend für den maschinellen Einsatz
Zusätzliche Features:
Lieferumfang: 1 Stück Maschinengewindebohrer. Weitere technische Details: Schneidrichtung rechts, Schaft zylindrisch mit Vierkant, Ausführung nach ISO 529. In verschiedenen Ausführungen erhältlich.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
DORMER Maschinengewindebohrer ISO 529B E534 BSW HSS dampf.2,5XD Medium
Herstellerinformationen:
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | B 3.5 - 5 |
| Norm: | ISO 529 |
| Modell: | E534 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 11 - 40 |
| Vierkant: | 2,5 - 10 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 3,15 - 12,5 |
| Gewindeart: | BSW |
| Ausführung: | Anschnitt 3,5 - 5 Gänge, Form B |
| Kernloch-Ø: | 2,55 - 13,5 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 48 - 102 |
| Schmiernuten: | Geometrie mit Schälanschnitt |
| Schneidstoff: | HSS |
| Toleranzfeld: | Medium |
| Gewindelänge: | 11 - 24 mm |
| Gewinde-Nenn-Ø: | 1/2 / 12.7 / 1/4 / 6.35 / 1/8 / 3.175 / 3/16 / 4.763 / 3/8 / 9.525 / 5/16 / 7.938 / 5/8 / 15.875 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
| Einsatzlänge: | 12,5 - 32 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | B 3.5 - 5 |
| Norm: | ISO 529 |
| Modell: | E534 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 12 |
| Vierkant: | 7.1 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 9 |
| Gewindeart: | BSW |
| Ausführung: | Anschnitt 3,5 - 5 Gänge, Form B |
| Kernloch-Ø: | 10.5 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 89 |
| Schmiernuten: | Geometrie mit Schälanschnitt |
| Schneidstoff: | HSS |
| Toleranzfeld: | Medium |
| Gewindelänge: | 22 mm |
| Gewinde-Nenn-Ø: | 1/2 / 12.7 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | B 3.5 - 5 |
| Norm: | ISO 529 |
| Modell: | E534 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 20 |
| Vierkant: | 5 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 6.3 |
| Gewindeart: | BSW |
| Ausführung: | Anschnitt 3,5 - 5 Gänge, Form B |
| Kernloch-Ø: | 5.1 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 66 |
| Schmiernuten: | Geometrie mit Schälanschnitt |
| Schneidstoff: | HSS |
| Toleranzfeld: | Medium |
| Einsatzlänge: | 26 |
| Gewindelänge: | 13 mm |
| Gewinde-Nenn-Ø: | 1/4 / 6.35 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | B 3.5 - 5 |
| Norm: | ISO 529 |
| Modell: | E534 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 40 |
| Vierkant: | 2.5 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 3.15 |
| Gewindeart: | BSW |
| Ausführung: | Anschnitt 3,5 - 5 Gänge, Form B |
| Kernloch-Ø: | 2.55 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 48 |
| Schmiernuten: | Geometrie mit Schälanschnitt |
| Schneidstoff: | HSS |
| Toleranzfeld: | Medium |
| Einsatzlänge: | 12.5 |
| Gewindelänge: | 12.5 mm |
| Gewinde-Nenn-Ø: | 1/8 / 3.175 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | B 3.5 - 5 |
| Norm: | ISO 529 |
| Modell: | E534 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 24 |
| Vierkant: | 4 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 5 |
| Gewindeart: | BSW |
| Ausführung: | Anschnitt 3,5 - 5 Gänge, Form B |
| Kernloch-Ø: | 3.7 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 58 |
| Schmiernuten: | Geometrie mit Schälanschnitt |
| Schneidstoff: | HSS |
| Toleranzfeld: | Medium |
| Einsatzlänge: | 20 |
| Gewindelänge: | 11 mm |
| Gewinde-Nenn-Ø: | 3/16 / 4.763 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | B 3.5 - 5 |
| Norm: | ISO 529 |
| Modell: | E534 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 16 |
| Vierkant: | 8 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 10 |
| Gewindeart: | BSW |
| Ausführung: | Anschnitt 3,5 - 5 Gänge, Form B |
| Kernloch-Ø: | 7.9 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 80 |
| Schmiernuten: | Geometrie mit Schälanschnitt |
| Schneidstoff: | HSS |
| Toleranzfeld: | Medium |
| Einsatzlänge: | 32 |
| Gewindelänge: | 18 mm |
| Gewinde-Nenn-Ø: | 3/8 / 9.525 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | B 3.5 - 5 |
| Norm: | ISO 529 |
| Modell: | E534 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 18 |
| Vierkant: | 6.3 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 8 |
| Gewindeart: | BSW |
| Ausführung: | Anschnitt 3,5 - 5 Gänge, Form B |
| Kernloch-Ø: | 6.5 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 72 |
| Schmiernuten: | Geometrie mit Schälanschnitt |
| Schneidstoff: | HSS |
| Toleranzfeld: | Medium |
| Einsatzlänge: | 29 |
| Gewindelänge: | 16 mm |
| Gewinde-Nenn-Ø: | 5/16 / 7.938 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | B 3.5 - 5 |
| Norm: | ISO 529 |
| Modell: | E534 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Gg/1″: | 11 |
| Vierkant: | 10 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 12.5 |
| Gewindeart: | BSW |
| Ausführung: | Anschnitt 3,5 - 5 Gänge, Form B |
| Kernloch-Ø: | 13.5 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 102 |
| Schmiernuten: | Geometrie mit Schälanschnitt |
| Schneidstoff: | HSS |
| Toleranzfeld: | Medium |
| Gewindelänge: | 24 mm |
| Gewinde-Nenn-Ø: | 5/8 / 15.875 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
