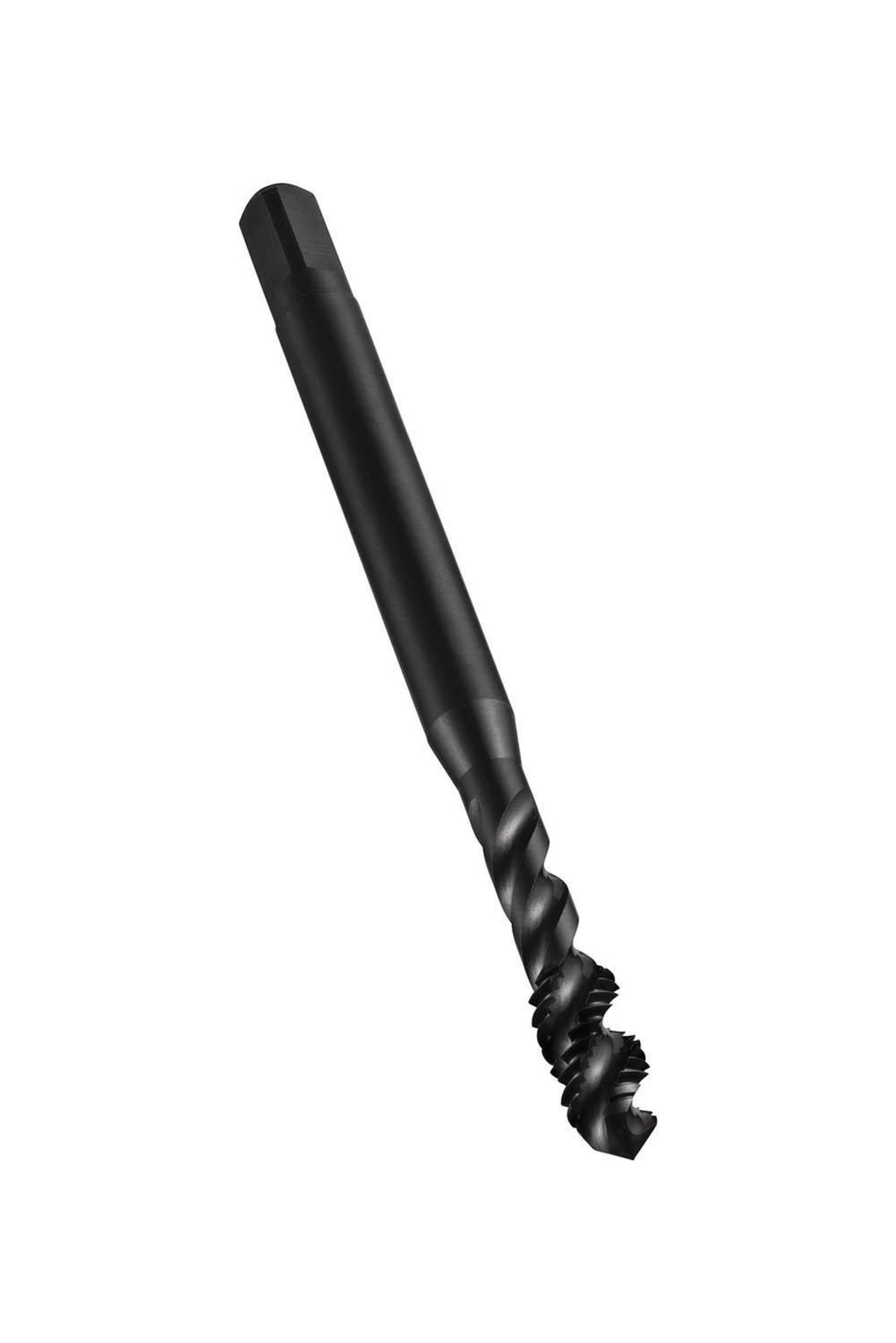

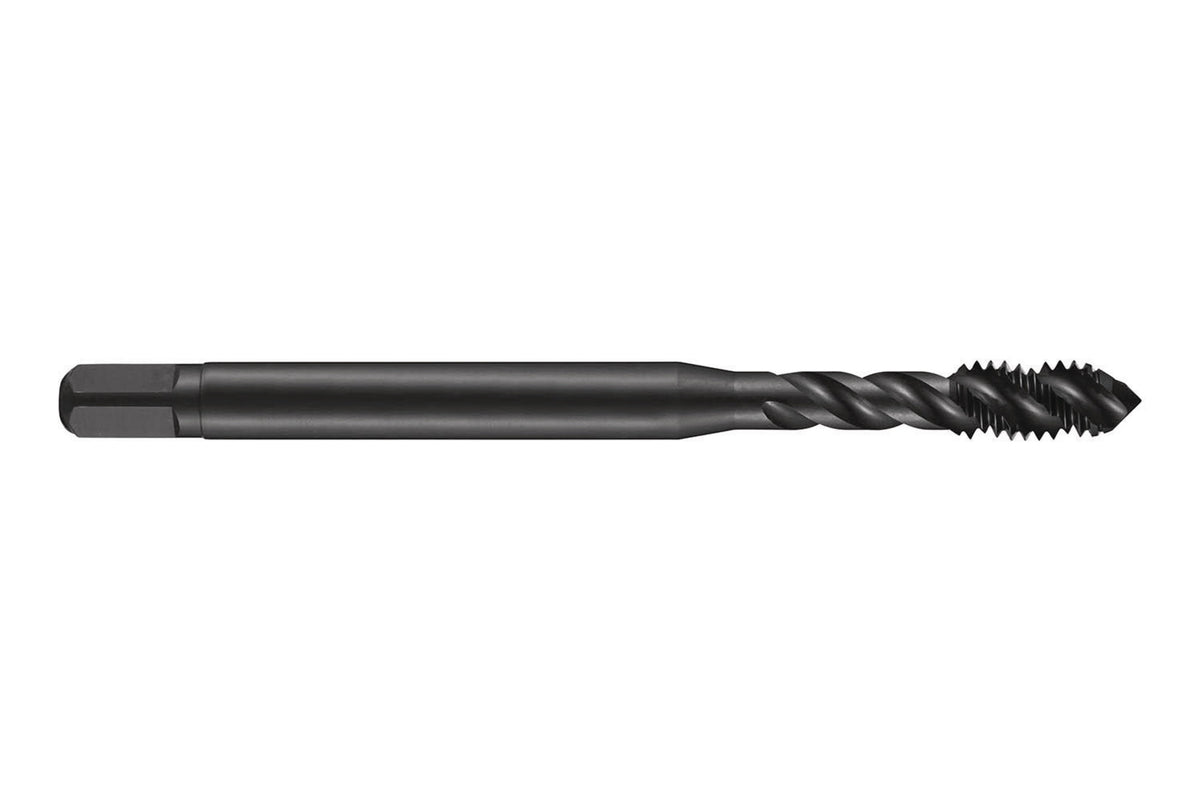

Maschinengewindebohrer ISO 529C E003 HSS-E-PM dampf.2,5XD 6H DORMER
Warum bei Tools.de kaufen?
Originalware aus offiziellen Bezugsquellen
Direkt vom Hersteller oder offiziellen Distributor – keine Grauimporte.
Deutscher Standort mit eigenem Lager & Testgelände
Viele Produkte schnell verfügbar und vor Ort erlebbar.
600 m² Showroom für Maschinen & Werkzeug
Vor Ort ansehen, vergleichen und fachkundig beraten lassen.
Eigene Reparaturwerkstatt & Fachtechniker
Persönliche Hilfe auch nach dem Kauf – auch telefonisch.
Der Maschinengewindebohrer ISO 529C E003 von DORMER ist ein spiralgenuteter Gewindebohrer für ISO-metrische Gewinde in Sacklochbohrungen. Mit der Anschnittform C (2–3 Gänge) und einem 45°-Drallwinkel eignet er sich für Allzweckanwendungen. Der Schneidstoff HSS-E-PM mit vaporisierter Oberfläche sorgt für hohe Verschleißfestigkeit und Wärmebeständigkeit. Die Ausführung nach ISO 529 mit zylindrischem Schaft und Vierkantantrieb eine präzise Kraftübertragung. Erhältlich in mehreren Ausführungen für unterschiedliche Gewindegrößen.
Eigenschaften und Vorteile:
- Spiralgenutete Geometrie für zuverlässigen Spanabfluss bei Sacklochgewinden
- Anschnittform C mit 2–3 Gängen für vielseitige Einsatzbereiche
- HSS-E-PM Schneidstoff für hohe Warmhärte und Verschleißfestigkeit
- Vaporisierte Oberfläche reduziert Reibung und erhöht die Standzeit
- 45° Helixwinkel für optimale Spanabfuhr aus dem Bohrgrund
- Präzise Toleranzklasse 6H für maßhaltige Gewinde
- Zylindrischer Schaft mit Vierkant für sicheren Halt in der Werkzeugaufnahme
Zusätzliche Features:
Lieferumfang: 1 Stück. Weitere technische Merkmale: Rechtschneidend, 3 Schneiden, Kernlochdurchmesser gemäß Gewindegröße, Einspannlänge metrisch (LSC) und Schaftabmessungen variieren je nach Ausführung. Geeignet für den Einsatz in Stahl, Edelstahl und Gusseisen. Die Auswahl der passenden Variante erfolgt über die Produktoptionen.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Maschinengewindebohrer ISO 529C E003 HSS-E-PM dampf.2,5XD 6H DORMER
Herstellerinformationen:
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E003 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Steigung: | 0,4 - 3 |
| Vierkant: | 2 - 14 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 2,5 - 18 |
| Gewindeart: | M |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 1,6 - 21 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 41 - 130 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM / HSS-E |
| Toleranzfeld: | 6H |
| Einsatzlänge: | 8 - 35 |
| Gewindelänge: | 6 - 35 mm |
| Gewinde-Nenn-Ø: | 2 - 24 |
| Schneidenanzahl: | 2 - 4 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 4 - 18 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E003 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Steigung: | 1.5 |
| Vierkant: | 8 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 10 |
| Gewindeart: | M |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 8.5 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 80 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 6H |
| Einsatzlänge: | 35 |
| Gewindelänge: | 15 mm |
| Gewinde-Nenn-Ø: | 10 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 11 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E003 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Steigung: | 1.75 |
| Vierkant: | 7.1 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 9 |
| Gewindeart: | M |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 10.3 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 89 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 6H |
| Gewindelänge: | 16 mm |
| Gewinde-Nenn-Ø: | 12 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 10 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E003 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Steigung: | 2 |
| Vierkant: | 9 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 11.2 |
| Gewindeart: | M |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 12 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 95 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 6H |
| Gewindelänge: | 18 mm |
| Gewinde-Nenn-Ø: | 14 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 12 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E003 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Steigung: | 2 |
| Vierkant: | 10 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 12.5 |
| Gewindeart: | M |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 14 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 102 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 6H |
| Gewindelänge: | 18 mm |
| Gewinde-Nenn-Ø: | 16 |
| Schneidenanzahl: | 4 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 13 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E003 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Steigung: | 2.5 |
| Vierkant: | 11.2 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 14 |
| Gewindeart: | M |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 15.5 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 112 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 6H |
| Gewindelänge: | 29 mm |
| Gewinde-Nenn-Ø: | 18 |
| Schneidenanzahl: | 4 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 14 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E003 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Steigung: | 0.4 |
| Vierkant: | 2 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 2.5 |
| Gewindeart: | M |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 1.6 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 41 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E |
| Toleranzfeld: | 6H |
| Einsatzlänge: | 8 |
| Gewindelänge: | 8 mm |
| Gewinde-Nenn-Ø: | 2 |
| Schneidenanzahl: | 2 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 4 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E003 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Steigung: | 0.45 |
| Vierkant: | 2.24 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 2.8 |
| Gewindeart: | M |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 2.05 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 44.5 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E |
| Toleranzfeld: | 6H |
| Einsatzlänge: | 9.5 |
| Gewindelänge: | 9.5 mm |
| Gewinde-Nenn-Ø: | 2.5 |
| Schneidenanzahl: | 2 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 5 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E003 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Steigung: | 2.5 |
| Vierkant: | 11.2 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 14 |
| Gewindeart: | M |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 17.5 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 112 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 6H |
| Gewindelänge: | 29 mm |
| Gewinde-Nenn-Ø: | 20 |
| Schneidenanzahl: | 4 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 14 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E003 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Steigung: | 2.5 |
| Vierkant: | 12.5 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 16 |
| Gewindeart: | M |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 19.5 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 118 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 6H |
| Gewindelänge: | 29 mm |
| Gewinde-Nenn-Ø: | 22 |
| Schneidenanzahl: | 4 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 16 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E003 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Steigung: | 3 |
| Vierkant: | 14 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 18 |
| Gewindeart: | M |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 21 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 130 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 6H |
| Gewindelänge: | 35 mm |
| Gewinde-Nenn-Ø: | 24 |
| Schneidenanzahl: | 4 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 18 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E003 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Steigung: | 0.5 |
| Vierkant: | 2.5 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 3.15 |
| Gewindeart: | M |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 2.5 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 48 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 6H |
| Einsatzlänge: | 12.5 |
| Gewindelänge: | 6 mm |
| Gewinde-Nenn-Ø: | 3 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 5 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E003 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Steigung: | 0.7 |
| Vierkant: | 3.15 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 4 |
| Gewindeart: | M |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 3.3 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 53 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 6H |
| Einsatzlänge: | 19 |
| Gewindelänge: | 7 mm |
| Gewinde-Nenn-Ø: | 4 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 6 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E003 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Steigung: | 0.8 |
| Vierkant: | 4 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 5 |
| Gewindeart: | M |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 4.2 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 58 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 6H |
| Einsatzlänge: | 22 |
| Gewindelänge: | 8 mm |
| Gewinde-Nenn-Ø: | 5 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 7 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E003 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Steigung: | 1 |
| Vierkant: | 5 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 6.3 |
| Gewindeart: | M |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 5 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 66 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 6H |
| Einsatzlänge: | 27 |
| Gewindelänge: | 10 mm |
| Gewinde-Nenn-Ø: | 6 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 8 |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Maschinengewindebohrer |
| Form: | C 2 - 3 |
| Norm: | ISO 529 |
| Modell: | E003 |
| Schaft: | Zylindrischer Schaft mit Vierkant |
| Steigung: | 1.25 |
| Vierkant: | 6.3 |
| Bohrtiefe: | 2.5 |
| Schaft-Ø: | 8 |
| Gewindeart: | M |
| Ausführung: | Anschnitt 2 - 3 Gänge, Form C |
| Drallwinkel: | 45 |
| Kernloch-Ø: | 6.8 mm |
| Beschichtung: | vaporisiert |
| Gesamtlänge: | 72 |
| Schmiernuten: | Geometrie mit Spiralnuten |
| Schneidstoff: | HSS-E-PM |
| Toleranzfeld: | 6H |
| Einsatzlänge: | 31 |
| Gewindelänge: | 12 mm |
| Gewinde-Nenn-Ø: | 8 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
| Einspannlänge - Metrisch (LSC): | 9 |
Sicher einkaufen auf Tools.de
Sichere Zahlungsmethoden, Raten- und Kauf auf Rechnung. Preisangaben inkl. MwSt. zzgl. Versand. Je nach Lieferadresse kann die Mehrwertsteuer an der Kasse variieren.
