Multitubo Press-Wandscheibe IG m Flansch
Warum bei Tools.de kaufen?
Originalware aus offiziellen Bezugsquellen
Direkt vom Hersteller oder offiziellen Distributor – keine Grauimporte.
Deutscher Standort mit eigenem Lager & Testgelände
Viele Produkte schnell verfügbar und vor Ort erlebbar.
600 m² Showroom für Maschinen & Werkzeug
Vor Ort ansehen, vergleichen und fachkundig beraten lassen.
Eigene Reparaturwerkstatt & Fachtechniker
Persönliche Hilfe auch nach dem Kauf – auch telefonisch.

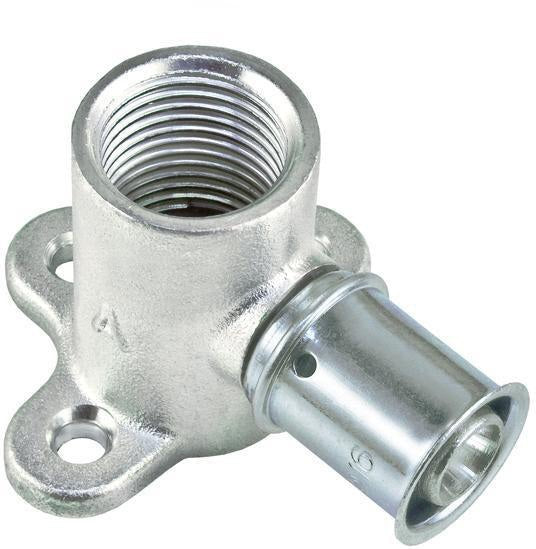

Die MULTITUBO Press-Wandscheibe IG mit Flansch von DW Verbundrohr GmbH ist eine hochwertige Lösung für die Installation von Wandanschlüssen in Verbundrohrsystemen. Aus verzinntem Messing gefertigt, überzeugt sie durch und Korrosionsbeständigkeit. Die integrierte Presshülse mit Sichtfenster ermöglicht eine einfache Kontrolle der korrekten Einstecktiefe des Rohres. Das zylindrische Innengewinde nach DIN EN 10226-1 sorgt für eine sichere Verbindung. Die Wandscheibe ist mit U- und UP-Kontur verpressbar und eignet sich für zahlreiche Anwendungen. Sie ist in verschiedenen Ausführungen erhältlich und wird.
Eigenschaften und Vorteile:
- Aus verzinntem Messing für hohe Korrosionsbeständigkeit
- Presshülse mit Sichtfenster zur einfachen Kontrolle der Einstecktiefe
- Zylindrisches Innengewinde nach DIN EN 10226-1
- Verpressbar mit U- und UP-Kontur
- DVGW-Siegel für Wasser und KIWA-Prüfsiegel
- Geeignet für Trinkwasserinstallationen (UBA-Positivliste)
- Max. Arbeitsdruck 10 bar bei 20 °C
- In verschiedenen Ausführungen erhältlich
Zusätzliche Features:
Die Wandscheibe ist systemgebunden und eignet sich für den Einsatz in Verbundrohrsystemen. Bitte beachten Sie die technischen Daten für die Kompatibilität mit Ihrem System.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Herstellerinformationen:
Technische Daten
| Marke: | MULTITUBO |
| Kategorie: | Wandscheibe |
| Gewicht: | 0,11 - 0,24 kg |
| Form: | gerade |
| Anschluss: | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Werkstoff: | Messing |
| Konturcode: | U |
| Anschluss 1: | Presshülse |
| Anschluss 2: | Innengewinde zylindrisch |
| Ausführung: | 16 - 25 mm x 1/2" / 3/4" / 1/2" lang |
| Systemgebunden: | ja |
| KIWA-Prüfsiegel: | ja |
| Oberflächenschutz: | verzinnt |
| Gewindemaß Armatur: | 1/2 Zoll / 3/4 Zoll / 3/8 Zoll |
| Länge ab Wandplatte: | 38 - 56 mm |
| Max. Mediumtemperatur: | 70 °C |
| Wanddicke Anschluss 1: | 2 - 2,5 mm |
| min. Mediumtemperatur: | 0 °C |
| Nennanschlussgewinde 2: | 1/2 ″ / 3/4 ″ / 3/8 ″ |
| DVGW-Siegel für Wasser: | ja |
| Rohraußendurchmesser 1: | 16 - 25 mm |
| Werkstoff des Gehäuses: | Messing |
| Nenndurchmesser Anschluss 1: | DN 12 / DN 15 / DN 20 |
| Max. Arbeitsdruck bei 20 °C: | 10bar |
| Rohraußendurchmesser Anschluss 1: | 16 - 25 mm |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UBA-Positivliste Kennzeichen UBA-Positivliste: | ja |
| Maße (L x B x H): | 62 - 85 mm x 50 - 55 mm x 38 - 55 mm |
| Verpackungseinheit: | 6 - 10 Stk. |
Technische Daten
| Marke: | MULTITUBO |
| Kategorie: | Wandscheibe |
| Gewicht: | 0,115 kg |
| Form: | gerade |
| Anschluss: | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Werkstoff: | Messing |
| Konturcode: | U |
| Anschluss 1: | Presshülse |
| Anschluss 2: | Innengewinde zylindrisch |
| Ausführung: | 16 mm x 1/2" |
| Systemgebunden: | ja |
| KIWA-Prüfsiegel: | ja |
| Oberflächenschutz: | verzinnt |
| Gewindemaß Armatur: | 1/2 Zoll |
| Länge ab Wandplatte: | 38mm |
| Max. Mediumtemperatur: | 70 °C |
| Wanddicke Anschluss 1: | 2mm |
| min. Mediumtemperatur: | 0 °C |
| Nennanschlussgewinde 2: | 1/2 ″ |
| DVGW-Siegel für Wasser: | ja |
| Rohraußendurchmesser 1: | 16 mm |
| Werkstoff des Gehäuses: | Messing |
| Nenndurchmesser Anschluss 1: | DN 12 |
| Max. Arbeitsdruck bei 20 °C: | 10bar |
| Rohraußendurchmesser Anschluss 1: | 16mm |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UBA-Positivliste Kennzeichen UBA-Positivliste: | ja |
| Maße (L x B x H): | 70 mm x 55 mm x 45 mm |
| Verpackungseinheit: | 10 Stk. |
Technische Daten
| Marke: | MULTITUBO |
| Kategorie: | Wandscheibe |
| Gewicht: | 0,132 kg |
| Form: | gerade |
| Anschluss: | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Werkstoff: | Messing |
| Konturcode: | U |
| Anschluss 1: | Presshülse |
| Anschluss 2: | Innengewinde zylindrisch |
| Ausführung: | 20 mm x 1/2" |
| Systemgebunden: | ja |
| KIWA-Prüfsiegel: | ja |
| Oberflächenschutz: | verzinnt |
| Gewindemaß Armatur: | 1/2 Zoll |
| Länge ab Wandplatte: | 38mm |
| Max. Mediumtemperatur: | 70 °C |
| Wanddicke Anschluss 1: | 2,25mm |
| min. Mediumtemperatur: | 0 °C |
| Nennanschlussgewinde 2: | 1/2 ″ |
| DVGW-Siegel für Wasser: | ja |
| Rohraußendurchmesser 1: | 20 mm |
| Werkstoff des Gehäuses: | Messing |
| Nenndurchmesser Anschluss 1: | DN 15 |
| Max. Arbeitsdruck bei 20 °C: | 10bar |
| Rohraußendurchmesser Anschluss 1: | 20mm |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UBA-Positivliste Kennzeichen UBA-Positivliste: | ja |
| Maße (L x B x H): | 70 mm x 55 mm x 50 mm |
| Verpackungseinheit: | 10 Stk. |
Technische Daten
| Marke: | MULTITUBO |
| Kategorie: | Wandscheibe |
| Gewicht: | 0,179 kg |
| Form: | gerade |
| Anschluss: | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Werkstoff: | Messing |
| Konturcode: | U |
| Anschluss 1: | Presshülse |
| Anschluss 2: | Innengewinde zylindrisch |
| Ausführung: | 20 mm x 3/4" |
| Systemgebunden: | ja |
| KIWA-Prüfsiegel: | ja |
| Oberflächenschutz: | verzinnt |
| Gewindemaß Armatur: | 3/4 Zoll |
| Länge ab Wandplatte: | 49mm |
| Max. Mediumtemperatur: | 70 °C |
| Wanddicke Anschluss 1: | 2,25mm |
| min. Mediumtemperatur: | 0 °C |
| Nennanschlussgewinde 2: | 3/4 ″ |
| DVGW-Siegel für Wasser: | ja |
| Rohraußendurchmesser 1: | 20 mm |
| Werkstoff des Gehäuses: | Messing |
| Nenndurchmesser Anschluss 1: | DN 15 |
| Max. Arbeitsdruck bei 20 °C: | 10bar |
| Rohraußendurchmesser Anschluss 1: | 20mm |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UBA-Positivliste Kennzeichen UBA-Positivliste: | ja |
| Maße (L x B x H): | 80 mm x 55 mm x 50 mm |
| Verpackungseinheit: | 10 Stk. |
Technische Daten
| Marke: | MULTITUBO |
| Kategorie: | Wandscheibe |
| Gewicht: | 0,15 kg |
| Form: | gerade |
| Anschluss: | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Werkstoff: | Messing |
| Konturcode: | U |
| Anschluss 1: | Presshülse |
| Anschluss 2: | Innengewinde zylindrisch |
| Ausführung: | 16 mm x 1/2" lang |
| Systemgebunden: | ja |
| KIWA-Prüfsiegel: | ja |
| Oberflächenschutz: | verzinnt |
| Gewindemaß Armatur: | 1/2 Zoll |
| Länge ab Wandplatte: | 46mm |
| Max. Mediumtemperatur: | 70 °C |
| Wanddicke Anschluss 1: | 2mm |
| min. Mediumtemperatur: | 0 °C |
| Nennanschlussgewinde 2: | 1/2 ″ |
| DVGW-Siegel für Wasser: | ja |
| Rohraußendurchmesser 1: | 16 mm |
| Werkstoff des Gehäuses: | Messing |
| Nenndurchmesser Anschluss 1: | DN 12 |
| Max. Arbeitsdruck bei 20 °C: | 10bar |
| Rohraußendurchmesser Anschluss 1: | 16mm |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UBA-Positivliste Kennzeichen UBA-Positivliste: | ja |
| Maße (L x B x H): | 65 mm x 50 mm x 45 mm |
| Verpackungseinheit: | 10 Stk. |
Technische Daten
| Marke: | MULTITUBO |
| Kategorie: | Wandscheibe |
| Gewicht: | 0,24 kg |
| Form: | gerade |
| Anschluss: | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Werkstoff: | Messing |
| Konturcode: | U |
| Anschluss 1: | Presshülse |
| Anschluss 2: | Innengewinde zylindrisch |
| Ausführung: | 25 mm x 3/4" |
| Systemgebunden: | ja |
| KIWA-Prüfsiegel: | ja |
| Oberflächenschutz: | verzinnt |
| Gewindemaß Armatur: | 3/4 Zoll |
| Länge ab Wandplatte: | 56mm |
| Max. Mediumtemperatur: | 70 °C |
| Wanddicke Anschluss 1: | 2,5mm |
| min. Mediumtemperatur: | 0 °C |
| Nennanschlussgewinde 2: | 3/4 ″ |
| DVGW-Siegel für Wasser: | ja |
| Rohraußendurchmesser 1: | 25 mm |
| Werkstoff des Gehäuses: | Messing |
| Nenndurchmesser Anschluss 1: | DN 20 |
| Max. Arbeitsdruck bei 20 °C: | 10bar |
| Rohraußendurchmesser Anschluss 1: | 25mm |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UBA-Positivliste Kennzeichen UBA-Positivliste: | ja |
| Maße (L x B x H): | 85 mm x 55 mm x 55 mm |
| Verpackungseinheit: | 6 Stk. |
Technische Daten
| Marke: | MULTITUBO |
| Kategorie: | Wandscheibe |
| Gewicht: | 0,11 kg |
| Form: | gerade |
| Anschluss: | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Werkstoff: | Messing |
| Konturcode: | U |
| Anschluss 1: | Presshülse |
| Anschluss 2: | Innengewinde zylindrisch |
| Systemgebunden: | ja |
| KIWA-Prüfsiegel: | ja |
| Oberflächenschutz: | verzinnt |
| Gewindemaß Armatur: | 3/8 Zoll |
| Länge ab Wandplatte: | 38mm |
| Max. Mediumtemperatur: | 70 °C |
| Wanddicke Anschluss 1: | 2mm |
| min. Mediumtemperatur: | 0 °C |
| Nennanschlussgewinde 2: | 3/8 ″ |
| DVGW-Siegel für Wasser: | ja |
| Rohraußendurchmesser 1: | 16 mm |
| Werkstoff des Gehäuses: | Messing |
| Nenndurchmesser Anschluss 1: | DN 12 |
| Max. Arbeitsdruck bei 20 °C: | 10bar |
| Rohraußendurchmesser Anschluss 1: | 16mm |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UBA-Positivliste Kennzeichen UBA-Positivliste: | ja |
| Maße (L x B x H): | 62 mm x 52 mm x 38 mm |
| Verpackungseinheit: | 10 Stk. |
