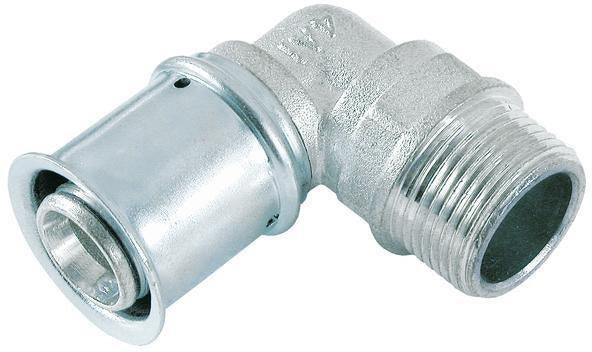

MULTITUBO Press-Winkel 90°
Warum bei Tools.de kaufen?
Originalware aus offiziellen Bezugsquellen
Direkt vom Hersteller oder offiziellen Distributor – keine Grauimporte.
Deutscher Standort mit eigenem Lager & Testgelände
Viele Produkte schnell verfügbar und vor Ort erlebbar.
600 m² Showroom für Maschinen & Werkzeug
Vor Ort ansehen, vergleichen und fachkundig beraten lassen.
Eigene Reparaturwerkstatt & Fachtechniker
Persönliche Hilfe auch nach dem Kauf – auch telefonisch.
Der Press-Winkel 90° AG von MULTITUBO ist ein hochwertiges Fitting für die Verbundrohrinstallation. Aus verzinntem Messing gefertigt, überzeugt er durch seine robuste Bauweise und die praktische Presshülse mit Sichtfenster, die eine einfache Kontrolle der korrekten Einstecktiefe des Rohres ermöglicht. Das konische Außengewinde nach DIN EN 10226-1 sorgt für eine zuverlässige Eindichtung. Der Winkel ist mit U- und UP-Kontur verpressbar und eignet sich für zahlreiche Anwendungen im Sanitär- und Heizungsbereich. Er ist systemgebunden und trägt das DVGW-Siegel für Wasser sowie das KIWA-Prüfsiegel. Die UBA-Positivliste bestätigt die Eignung für den Trinkwasserbereich. Mit einer Wanddicke von 2 mm und einer Zugfestigkeit bietet er sicheren Halt. Der maximale Betriebsdruck beträgt 10 bar bei einer Mediumstemperatur von bis zu 70 °C. Erhältlich in verschiedenen Ausführungen.
Eigenschaften und Vorteile:
- Aus verzinntem Messing für Korrosionsbeständigkeit
- Presshülse mit Sichtfenster zur Kontrolle der Einstecktiefe
- Konisches Außengewinde nach DIN EN 10226-1 zum Eindichten
- Verpressbar mit U- und UP-Kontur
- DVGW-Siegel für Wasser und KIWA-Prüfsiegel
- UBA-Positivliste für Trinkwasseranwendungen
- Maximaler Betriebsdruck 10 bar bei 70 °C
- Systemgebundenes Fitting für Verbundrohrsysteme
Zusätzliche Features:
Die Presshülse ist auf dem Fittinggrundkörper fixiert. Geeignet für den Einsatz in Trinkwasser- und Heizungsinstallationen.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Herstellerinformationen:
Technische Daten
| Marke: | MULTITUBO |
| Kategorie: | Winkel |
| Gewicht: | 0,06 - 0,245 kg |
| Form: | Winkel |
| Zugfest: | ja |
| Gradzahl: | 90 ° |
| Werkstoff: | Messing |
| Konturcode: | U |
| Anschluss 1: | Pressmuffe |
| Anschluss 2: | Außengewinde konisch (NPT) |
| Ausführung: | 1-teilig |
| Systemgebunden: | ja |
| KIWA-Prüfsiegel: | ja |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Winkel des Bogens: | 90Grad |
| Hauptfarbe Fitting: | grau |
| Oberflächenschutz: | verzinnt |
| Max. Mediumtemperatur: | 0, 70 °C |
| Wanddicke Anschluss 1: | 2 - 3 mm |
| Nennanschlussgewinde 2: | 1/2 ″ / 3/4 ″ / 1 ″ / 3/8 ″ |
| DVGW-Siegel für Wasser: | ja |
| Rohraußendurchmesser 1: | 16 - 32 mm |
| Max. Arbeitsdruck b.20 °C: | 10 bar |
| Nenndurchmesser Anschluss 1: | DN 12 / DN 15 / DN 20 / DN 25 |
| Nenndurchmesser Anschluss 2: | 1/2 Zoll (15) / 3/4 Zoll (20) / 1 Zoll (25) / 3/8 Zoll (10) |
| Werkstoff des Anschlusses 1: | Messing |
| Werkstoff des Anschlusses 2: | Messing |
| Oberflächenschutz Anschluss 1: | verzinnt |
| Oberflächenschutz Anschluss 2: | verzinnt |
| Max. Betriebsdruck bei max. Mediumtemperatur: | 10bar |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UBA-Positivliste Kennzeichen UBA-Positivliste: | ja |
| Maße (L x B x H): | 40 - 90 mm x 40 - 70 mm x 20 - 50 mm |
| Verpackungseinheit: | 6 - 10 Stk. |
Technische Daten
| Marke: | MULTITUBO |
| Kategorie: | Winkel |
| Gewicht: | 0,071 kg |
| Form: | Winkel |
| Zugfest: | ja |
| Gradzahl: | 90 ° |
| Werkstoff: | Messing |
| Konturcode: | U |
| Anschluss 1: | Pressmuffe |
| Anschluss 2: | Außengewinde konisch (NPT) |
| Ausführung: | 1-teilig |
| Systemgebunden: | ja |
| KIWA-Prüfsiegel: | ja |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Winkel des Bogens: | 90Grad |
| Hauptfarbe Fitting: | grau |
| Oberflächenschutz: | verzinnt |
| Max. Mediumtemperatur: | 0, 70 °C |
| Wanddicke Anschluss 1: | 2mm |
| Nennanschlussgewinde 2: | 1/2 ″ |
| DVGW-Siegel für Wasser: | ja |
| Rohraußendurchmesser 1: | 16 mm |
| Max. Arbeitsdruck b.20 °C: | 10 bar |
| Nenndurchmesser Anschluss 1: | DN 12 |
| Nenndurchmesser Anschluss 2: | 1/2 Zoll (15) |
| Werkstoff des Anschlusses 1: | Messing |
| Werkstoff des Anschlusses 2: | Messing |
| Oberflächenschutz Anschluss 1: | verzinnt |
| Oberflächenschutz Anschluss 2: | verzinnt |
| Max. Betriebsdruck bei max. Mediumtemperatur: | 10bar |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UBA-Positivliste Kennzeichen UBA-Positivliste: | ja |
| Maße (L x B x H): | 40 mm x 50 mm x 25 mm |
| Verpackungseinheit: | 10 Stk. |
Technische Daten
| Marke: | MULTITUBO |
| Kategorie: | Winkel |
| Gewicht: | 0,084 kg |
| Form: | Winkel |
| Zugfest: | ja |
| Gradzahl: | 90 ° |
| Werkstoff: | Messing |
| Konturcode: | U |
| Anschluss 1: | Pressmuffe |
| Anschluss 2: | Außengewinde konisch (NPT) |
| Ausführung: | 1-teilig |
| Systemgebunden: | ja |
| KIWA-Prüfsiegel: | ja |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Winkel des Bogens: | 90Grad |
| Hauptfarbe Fitting: | grau |
| Oberflächenschutz: | verzinnt |
| Max. Mediumtemperatur: | 0, 70 °C |
| Wanddicke Anschluss 1: | 2,25mm |
| Nennanschlussgewinde 2: | 1/2 ″ |
| DVGW-Siegel für Wasser: | ja |
| Rohraußendurchmesser 1: | 20 mm |
| Max. Arbeitsdruck b.20 °C: | 10 bar |
| Nenndurchmesser Anschluss 1: | DN 15 |
| Nenndurchmesser Anschluss 2: | 1/2 Zoll (15) |
| Werkstoff des Anschlusses 1: | Messing |
| Werkstoff des Anschlusses 2: | Messing |
| Oberflächenschutz Anschluss 1: | verzinnt |
| Oberflächenschutz Anschluss 2: | verzinnt |
| Max. Betriebsdruck bei max. Mediumtemperatur: | 10bar |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UBA-Positivliste Kennzeichen UBA-Positivliste: | ja |
| Maße (L x B x H): | 50 mm x 40 mm x 30 mm |
| Verpackungseinheit: | 10 Stk. |
Technische Daten
| Marke: | MULTITUBO |
| Kategorie: | Winkel |
| Gewicht: | 0,14 kg |
| Form: | Winkel |
| Zugfest: | ja |
| Gradzahl: | 90 ° |
| Werkstoff: | Messing |
| Konturcode: | U |
| Anschluss 1: | Pressmuffe |
| Anschluss 2: | Außengewinde konisch (NPT) |
| Ausführung: | 1-teilig |
| Systemgebunden: | ja |
| KIWA-Prüfsiegel: | ja |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Winkel des Bogens: | 90Grad |
| Hauptfarbe Fitting: | grau |
| Oberflächenschutz: | verzinnt |
| Max. Mediumtemperatur: | 0, 70 °C |
| Wanddicke Anschluss 1: | 2,25mm |
| Nennanschlussgewinde 2: | 3/4 ″ |
| DVGW-Siegel für Wasser: | ja |
| Rohraußendurchmesser 1: | 20 mm |
| Max. Arbeitsdruck b.20 °C: | 10 bar |
| Nenndurchmesser Anschluss 1: | DN 15 |
| Nenndurchmesser Anschluss 2: | 3/4 Zoll (20) |
| Werkstoff des Anschlusses 1: | Messing |
| Werkstoff des Anschlusses 2: | Messing |
| Oberflächenschutz Anschluss 1: | verzinnt |
| Oberflächenschutz Anschluss 2: | verzinnt |
| Max. Betriebsdruck bei max. Mediumtemperatur: | 10bar |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UBA-Positivliste Kennzeichen UBA-Positivliste: | ja |
| Maße (L x B x H): | 75 mm x 50 mm x 30 mm |
| Verpackungseinheit: | 10 Stk. |
Technische Daten
| Marke: | MULTITUBO |
| Kategorie: | Winkel |
| Gewicht: | 0,159 kg |
| Form: | Winkel |
| Zugfest: | ja |
| Gradzahl: | 90 ° |
| Werkstoff: | Messing |
| Konturcode: | U |
| Anschluss 1: | Pressmuffe |
| Anschluss 2: | Außengewinde konisch (NPT) |
| Ausführung: | 1-teilig |
| Systemgebunden: | ja |
| KIWA-Prüfsiegel: | ja |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Winkel des Bogens: | 90Grad |
| Hauptfarbe Fitting: | grau |
| Oberflächenschutz: | verzinnt |
| Max. Mediumtemperatur: | 0, 70 °C |
| Wanddicke Anschluss 1: | 2,5mm |
| Nennanschlussgewinde 2: | 3/4 ″ |
| DVGW-Siegel für Wasser: | ja |
| Rohraußendurchmesser 1: | 25 mm |
| Max. Arbeitsdruck b.20 °C: | 10 bar |
| Nenndurchmesser Anschluss 1: | DN 20 |
| Nenndurchmesser Anschluss 2: | 3/4 Zoll (20) |
| Werkstoff des Anschlusses 1: | Messing |
| Werkstoff des Anschlusses 2: | Messing |
| Oberflächenschutz Anschluss 1: | verzinnt |
| Oberflächenschutz Anschluss 2: | verzinnt |
| Max. Betriebsdruck bei max. Mediumtemperatur: | 10bar |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UBA-Positivliste Kennzeichen UBA-Positivliste: | ja |
| Maße (L x B x H): | 70 mm x 55 mm x 30 mm |
| Verpackungseinheit: | 10 Stk. |
Technische Daten
| Marke: | MULTITUBO |
| Kategorie: | Winkel |
| Gewicht: | 0,245 kg |
| Form: | Winkel |
| Zugfest: | ja |
| Gradzahl: | 90 ° |
| Werkstoff: | Messing |
| Konturcode: | U |
| Anschluss 1: | Pressmuffe |
| Anschluss 2: | Außengewinde konisch (NPT) |
| Ausführung: | 1-teilig |
| Systemgebunden: | ja |
| KIWA-Prüfsiegel: | ja |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Winkel des Bogens: | 90Grad |
| Hauptfarbe Fitting: | grau |
| Oberflächenschutz: | verzinnt |
| Max. Mediumtemperatur: | 0, 70 °C |
| Wanddicke Anschluss 1: | 3mm |
| Nennanschlussgewinde 2: | 1 ″ |
| DVGW-Siegel für Wasser: | ja |
| Rohraußendurchmesser 1: | 32 mm |
| Max. Arbeitsdruck b.20 °C: | 10 bar |
| Nenndurchmesser Anschluss 1: | DN 25 |
| Nenndurchmesser Anschluss 2: | 1 Zoll (25) |
| Werkstoff des Anschlusses 1: | Messing |
| Werkstoff des Anschlusses 2: | Messing |
| Oberflächenschutz Anschluss 1: | verzinnt |
| Oberflächenschutz Anschluss 2: | verzinnt |
| Max. Betriebsdruck bei max. Mediumtemperatur: | 10bar |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UBA-Positivliste Kennzeichen UBA-Positivliste: | ja |
| Maße (L x B x H): | 75 mm x 70 mm x 45 mm |
| Verpackungseinheit: | 6 Stk. |
Technische Daten
| Marke: | MULTITUBO |
| Kategorie: | Winkel |
| Gewicht: | 0,2 kg |
| Form: | Winkel |
| Zugfest: | ja |
| Gradzahl: | 90 ° |
| Werkstoff: | Messing |
| Konturcode: | U |
| Anschluss 1: | Pressmuffe |
| Anschluss 2: | Außengewinde konisch (NPT) |
| Ausführung: | 1-teilig |
| Systemgebunden: | ja |
| KIWA-Prüfsiegel: | ja |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Winkel des Bogens: | 90Grad |
| Hauptfarbe Fitting: | grau |
| Oberflächenschutz: | verzinnt |
| Max. Mediumtemperatur: | 0, 70 °C |
| Wanddicke Anschluss 1: | 2,5mm |
| Nennanschlussgewinde 2: | 1 ″ |
| DVGW-Siegel für Wasser: | ja |
| Rohraußendurchmesser 1: | 25 mm |
| Max. Arbeitsdruck b.20 °C: | 10 bar |
| Nenndurchmesser Anschluss 1: | DN 20 |
| Nenndurchmesser Anschluss 2: | 1 Zoll (25) |
| Werkstoff des Anschlusses 1: | Messing |
| Werkstoff des Anschlusses 2: | Messing |
| Oberflächenschutz Anschluss 1: | verzinnt |
| Oberflächenschutz Anschluss 2: | verzinnt |
| Max. Betriebsdruck bei max. Mediumtemperatur: | 10bar |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UBA-Positivliste Kennzeichen UBA-Positivliste: | ja |
| Maße (L x B x H): | 90 mm x 40 mm x 50 mm |
| Verpackungseinheit: | 6 Stk. |
Technische Daten
| Marke: | MULTITUBO |
| Kategorie: | Winkel |
| Gewicht: | 0,06 kg |
| Form: | Winkel |
| Zugfest: | ja |
| Gradzahl: | 90 ° |
| Werkstoff: | Messing |
| Konturcode: | U |
| Anschluss 1: | Pressmuffe |
| Anschluss 2: | Außengewinde konisch (NPT) |
| Ausführung: | 1-teilig |
| Systemgebunden: | ja |
| KIWA-Prüfsiegel: | ja |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Winkel des Bogens: | 90Grad |
| Hauptfarbe Fitting: | grau |
| Oberflächenschutz: | verzinnt |
| Max. Mediumtemperatur: | 0, 70 °C |
| Wanddicke Anschluss 1: | 2mm |
| Nennanschlussgewinde 2: | 3/8 ″ |
| DVGW-Siegel für Wasser: | ja |
| Rohraußendurchmesser 1: | 16 mm |
| Max. Arbeitsdruck b.20 °C: | 10 bar |
| Nenndurchmesser Anschluss 1: | DN 12 |
| Nenndurchmesser Anschluss 2: | 3/8 Zoll (10) |
| Werkstoff des Anschlusses 1: | Messing |
| Werkstoff des Anschlusses 2: | Messing |
| Oberflächenschutz Anschluss 1: | verzinnt |
| Oberflächenschutz Anschluss 2: | verzinnt |
| Max. Betriebsdruck bei max. Mediumtemperatur: | 10bar |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UBA-Positivliste Kennzeichen UBA-Positivliste: | ja |
| Maße (L x B x H): | 47 mm x 42 mm x 20 mm |
| Verpackungseinheit: | 10 Stk. |
Datenblätter & Downloads
MontageanleitungSicher einkaufen auf Tools.de
Sichere Zahlungsmethoden, Raten- und Kauf auf Rechnung. Preisangaben inkl. MwSt. zzgl. Versand. Je nach Lieferadresse kann die Mehrwertsteuer an der Kasse variieren.
