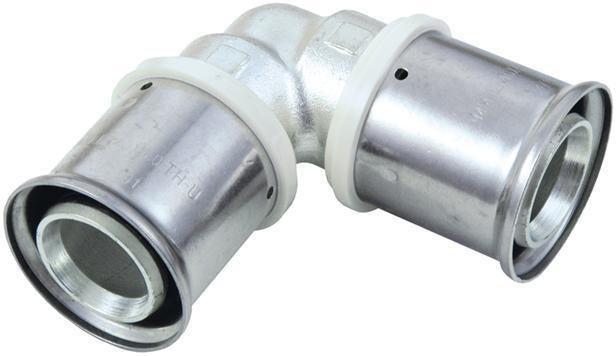

Der Press-Winkel 90° MULTITUBO von DW Verbundrohr GmbH ist ein hochwertiger Fitting für die Verbundrohrinstallation. Aus Messing gefertigt und verzinnt, bietet er zuverlässige Qualität. Die integrierte Presshülse mit Sichtfenster ermöglicht eine einfache Kontrolle der korrekten Einstecktiefe des Rohres. Der Winkel ist mit U- und TH-Profilen verpressbar und eignet sich für zahlreiche Anwendungen. Er ist systemgebunden und verfügt über DVGW- und KIWA-Prüfsiegel sowie die UBA-Positivliste. Der maximale Betriebsdruck beträgt 10 bar bei einer Mediumstemperatur von bis zu 70 °C. Erhältlich in mehreren Ausführungen.
Eigenschaften und Vorteile:
- Aus Messing, verzinnt – korrosionsbeständig und robust
- Mit Presshülse inkl. Sichtfenster zur Kontrolle der Einstecktiefe
- Verpressbar mit U- und TH-Profil
- DVGW- und KIWA-geprüft, UBA-Positivliste
- Max. Betriebsdruck 10 bar bei 20 °C
- Für Mediumstemperaturen bis 70 °C geeignet
- Systemgebundener Fitting – 1-teilig
Zusätzliche Features:
Lieferumfang: 1 Stück MULTITUBO Press-Winkel 90°. In mehreren Ausführungen erhältlich.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
MULTITUBO Press-Winkel 90° Sichtfenster
Herstellerinformationen:
Technische Daten
| Marke: | MULTITUBO |
| Kategorie: | Winkel |
| Gewicht: | 0,43 - 1,8 kg |
| Form: | Winkel |
| Zugfest: | ja |
| Gradzahl: | 90 ° |
| Werkstoff: | Messing |
| Konturcode: | U |
| Anschluss 1: | Pressmuffe |
| Anschluss 2: | Pressmuffe |
| Ausführung: | 1-teilig |
| Systemgebunden: | ja |
| KIWA-Prüfsiegel: | ja |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Winkel des Bogens: | 90Grad |
| Hauptfarbe Fitting: | grau |
| Oberflächenschutz: | verzinnt |
| Max. Mediumtemperatur: | 0, 70 °C |
| Wanddicke Anschluss 1: | 4 - 7,5 mm |
| Wanddicke Anschluss 2: | 4 - 7,5 mm |
| DVGW-Siegel für Wasser: | ja |
| Rohraußendurchmesser 1: | 40 - 75 mm |
| Rohraußendurchmesser 2: | 40 - 75 mm |
| Max. Arbeitsdruck b.20 °C: | 10 bar |
| Nenndurchmesser Anschluss 1: | DN 32 / DN 40 / DN 50 / DN 65 |
| Nenndurchmesser Anschluss 2: | DN 32 / DN 40 / DN 50 / DN 65 |
| Werkstoff des Anschlusses 1: | Messing |
| Werkstoff des Anschlusses 2: | Messing |
| Oberflächenschutz Anschluss 1: | verzinnt |
| Oberflächenschutz Anschluss 2: | verzinnt |
| Max. Betriebsdruck bei max. Mediumtemperatur: | 10bar |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UBA-Positivliste Kennzeichen UBA-Positivliste: | ja |
| Maße (L x B x H): | 95 mm / 11 cm / 15 cm / 26 cm x 95 mm / 11 cm / 15 cm / 18,5 cm x 55 mm / 65 mm / 75 mm / 10,5 cm |
Technische Daten
| Marke: | MULTITUBO |
| Kategorie: | Winkel |
| Gewicht: | 0,43 kg |
| Form: | Winkel |
| Zugfest: | ja |
| Gradzahl: | 90 ° |
| Werkstoff: | Messing |
| Konturcode: | U |
| Anschluss 1: | Pressmuffe |
| Anschluss 2: | Pressmuffe |
| Ausführung: | 1-teilig |
| Systemgebunden: | ja |
| KIWA-Prüfsiegel: | ja |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Winkel des Bogens: | 90Grad |
| Hauptfarbe Fitting: | grau |
| Oberflächenschutz: | verzinnt |
| Max. Mediumtemperatur: | 0, 70 °C |
| Wanddicke Anschluss 1: | 4mm |
| Wanddicke Anschluss 2: | 4mm |
| DVGW-Siegel für Wasser: | ja |
| Rohraußendurchmesser 1: | 40 mm |
| Rohraußendurchmesser 2: | 40 mm |
| Max. Arbeitsdruck b.20 °C: | 10 bar |
| Nenndurchmesser Anschluss 1: | DN 32 |
| Nenndurchmesser Anschluss 2: | DN 32 |
| Werkstoff des Anschlusses 1: | Messing |
| Werkstoff des Anschlusses 2: | Messing |
| Oberflächenschutz Anschluss 1: | verzinnt |
| Oberflächenschutz Anschluss 2: | verzinnt |
| Max. Betriebsdruck bei max. Mediumtemperatur: | 10bar |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UBA-Positivliste Kennzeichen UBA-Positivliste: | ja |
| Maße (L x B x H): | 95 mm x 95 mm x 55 mm |
Technische Daten
| Marke: | MULTITUBO |
| Kategorie: | Winkel |
| Gewicht: | 0,65 kg |
| Form: | Winkel |
| Zugfest: | ja |
| Gradzahl: | 90 ° |
| Werkstoff: | Messing |
| Konturcode: | U |
| Anschluss 1: | Pressmuffe |
| Anschluss 2: | Pressmuffe |
| Ausführung: | 1-teilig |
| Systemgebunden: | ja |
| KIWA-Prüfsiegel: | ja |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Winkel des Bogens: | 90Grad |
| Hauptfarbe Fitting: | grau |
| Oberflächenschutz: | verzinnt |
| Max. Mediumtemperatur: | 0, 70 °C |
| Wanddicke Anschluss 1: | 4,5mm |
| Wanddicke Anschluss 2: | 4,5mm |
| DVGW-Siegel für Wasser: | ja |
| Rohraußendurchmesser 1: | 50 mm |
| Rohraußendurchmesser 2: | 50 mm |
| Max. Arbeitsdruck b.20 °C: | 10 bar |
| Nenndurchmesser Anschluss 1: | DN 40 |
| Nenndurchmesser Anschluss 2: | DN 40 |
| Werkstoff des Anschlusses 1: | Messing |
| Werkstoff des Anschlusses 2: | Messing |
| Oberflächenschutz Anschluss 1: | verzinnt |
| Oberflächenschutz Anschluss 2: | verzinnt |
| Max. Betriebsdruck bei max. Mediumtemperatur: | 10bar |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UBA-Positivliste Kennzeichen UBA-Positivliste: | ja |
| Maße (L x B x H): | 11 cm x 11 cm x 65 mm |
Technische Daten
| Marke: | MULTITUBO |
| Kategorie: | Winkel |
| Gewicht: | 1,4 kg |
| Form: | Winkel |
| Zugfest: | ja |
| Gradzahl: | 90 ° |
| Werkstoff: | Messing |
| Konturcode: | U |
| Anschluss 1: | Pressmuffe |
| Anschluss 2: | Pressmuffe |
| Ausführung: | 1-teilig |
| Systemgebunden: | ja |
| KIWA-Prüfsiegel: | ja |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Winkel des Bogens: | 90Grad |
| Hauptfarbe Fitting: | grau |
| Oberflächenschutz: | verzinnt |
| Max. Mediumtemperatur: | 0, 70 °C |
| Wanddicke Anschluss 1: | 6mm |
| Wanddicke Anschluss 2: | 6mm |
| DVGW-Siegel für Wasser: | ja |
| Rohraußendurchmesser 1: | 63 mm |
| Rohraußendurchmesser 2: | 63 mm |
| Max. Arbeitsdruck b.20 °C: | 10 bar |
| Nenndurchmesser Anschluss 1: | DN 50 |
| Nenndurchmesser Anschluss 2: | DN 50 |
| Werkstoff des Anschlusses 1: | Messing |
| Werkstoff des Anschlusses 2: | Messing |
| Oberflächenschutz Anschluss 1: | verzinnt |
| Oberflächenschutz Anschluss 2: | verzinnt |
| Max. Betriebsdruck bei max. Mediumtemperatur: | 10bar |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UBA-Positivliste Kennzeichen UBA-Positivliste: | ja |
| Maße (L x B x H): | 15 cm x 15 cm x 75 mm |
Technische Daten
| Marke: | MULTITUBO |
| Kategorie: | Winkel |
| Gewicht: | 1,8 kg |
| Form: | Winkel |
| Zugfest: | ja |
| Gradzahl: | 90 ° |
| Werkstoff: | Messing |
| Konturcode: | U |
| Anschluss 1: | Pressmuffe |
| Anschluss 2: | Pressmuffe |
| Ausführung: | 1-teilig |
| Systemgebunden: | ja |
| KIWA-Prüfsiegel: | ja |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Winkel des Bogens: | 90Grad |
| Hauptfarbe Fitting: | grau |
| Oberflächenschutz: | verzinnt |
| Max. Mediumtemperatur: | 0, 70 °C |
| Wanddicke Anschluss 1: | 7,5mm |
| Wanddicke Anschluss 2: | 7,5mm |
| DVGW-Siegel für Wasser: | ja |
| Rohraußendurchmesser 1: | 75 mm |
| Rohraußendurchmesser 2: | 75 mm |
| Max. Arbeitsdruck b.20 °C: | 10 bar |
| Nenndurchmesser Anschluss 1: | DN 65 |
| Nenndurchmesser Anschluss 2: | DN 65 |
| Werkstoff des Anschlusses 1: | Messing |
| Werkstoff des Anschlusses 2: | Messing |
| Oberflächenschutz Anschluss 1: | verzinnt |
| Oberflächenschutz Anschluss 2: | verzinnt |
| Max. Betriebsdruck bei max. Mediumtemperatur: | 10bar |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UBA-Positivliste Kennzeichen UBA-Positivliste: | ja |
| Maße (L x B x H): | 26 cm x 18,5 cm x 10,5 cm |
