Nutenstein DIN 6323 Nennmaß der Nut lose sitzend AMF
Warum bei Tools.de kaufen?
Originalware aus offiziellen Bezugsquellen
Direkt vom Hersteller oder offiziellen Distributor – keine Grauimporte.
Deutscher Standort mit eigenem Lager & Testgelände
Viele Produkte schnell verfügbar und vor Ort erlebbar.
600 m² Showroom für Maschinen & Werkzeug
Vor Ort ansehen, vergleichen und fachkundig beraten lassen.
Eigene Reparaturwerkstatt & Fachtechniker
Persönliche Hilfe auch nach dem Kauf – auch telefonisch.

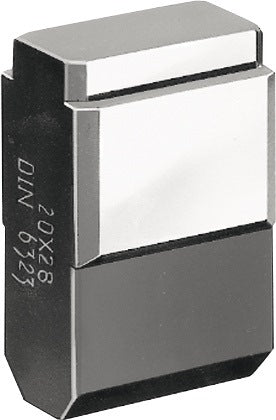

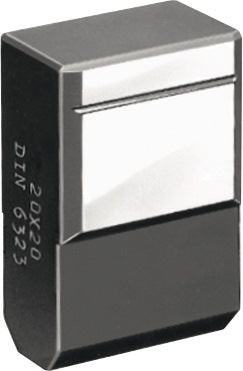

Der Nutenstein DIN 6323 von AMF ist ein präzises Spannelement für die Werkstückspannung auf Maschinentischen und Vorrichtungen. Er wird aus C15-Stahl gefertigt, einsatzgehärtet und geschliffen, wodurch er eine hohe Maßhaltigkeit und Verschleißfestigkeit bietet. Die lose sitzende Ausführung ermöglicht ein einfaches Positionieren und Justieren in der Nut. Der Nutenstein ist in mehreren Ausführungen erhältlich, sodass für unterschiedliche Nutgrößen und Anwendungen die passende Variante gewählt werden kann. Die Formen A, B und C sowie verschiedene Längen und Nennmaße der Nut decken ein breites Einsatzspektrum ab. Typische Anwendungen sind das Spannen von Werkstücken auf Fräs- und Bohrmaschinen sowie in Vorrichtungen. Die Lieferung erfolgt als 1 Stück.
Eigenschaften und Vorteile:
- Einsatzgehärteter und geschliffener C15-Stahl für hohe Maßhaltigkeit
- Lose sitzende Ausführung für einfaches Positionieren in der Nut
- DIN 6323 Norm für standardisierte Spannsituationen
- In mehreren Ausführungen für verschiedene Nutgrößen erhältlich
- Geeignet für Maschinentische und Vorrichtungen
- Präzise Verarbeitung von AMF für zuverlässige Spannergebnisse
- Verschiedene Längen und Formen für flexible Anwendungen
Zusätzliche Features:
Lieferumfang: 1 Stück. Weitere technische Details entnehmen Sie bitte der Produktbeschreibung oder den Variantenoptionen.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Nutenstein DIN 6323 Nennmaß der Nut lose sitzend AMF
Herstellerinformationen:
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,02 - 0,47 kg |
| L: | 20 - 50 mm |
| H1: | 12 - 76,5 mm |
| H2: | 3,6 - 5,5 mm |

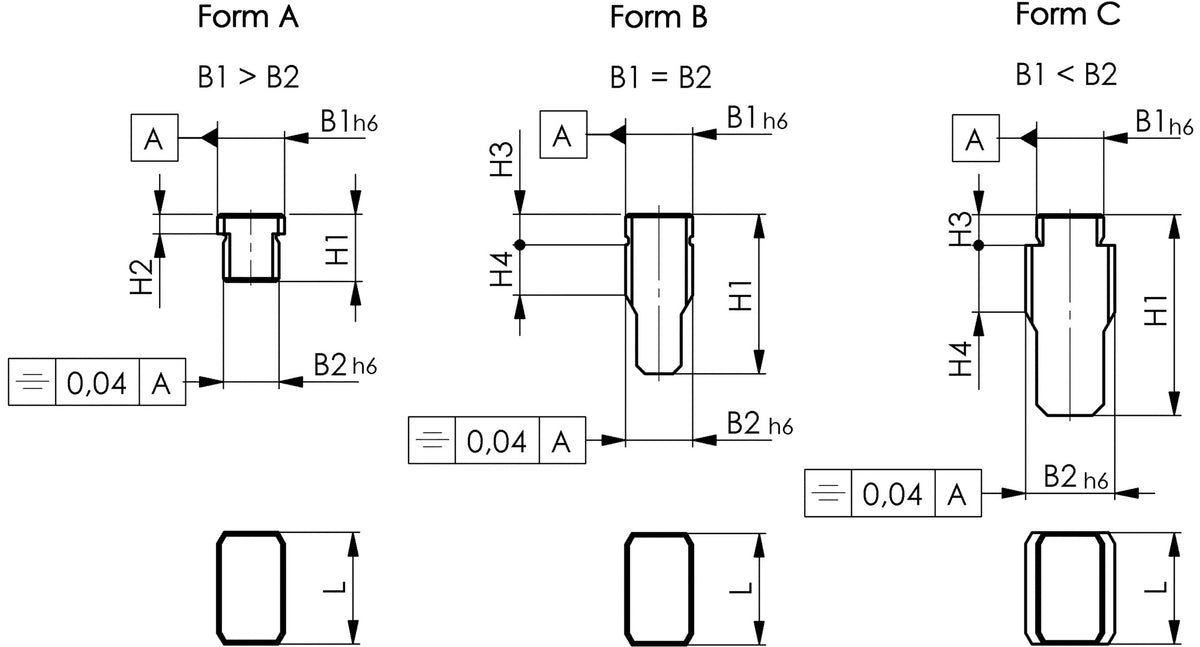

| Form: | A / B / C |
| Länge: | 20 - 50 mm |
| Nennmaß der Nut: | 10 / 12 mm / 12 / 12 mm / 12 / 20 mm / 14 / 20 mm / 16 / 20 mm / 18 / 20 mm / 20 / 20 mm / 22 / 20 mm u. a. |
| Einsatzempfehlung: | lose sitzend |
| Nennmaß der Nute bei Maschine: | 10 - 36 mm |
| Nennmaß der Nute bei Vorrichtung: | 12 - 20 mm |
| Maße (L x B x H): | 20 - 65 mm x 12 - 40 mm x 10 - 40 mm |
| Verpackungseinheit: | 1 Stk. |
| H3: | 5,5 - 7 mm |
| H4: | 9 - 30 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,02 kg |
| L: | 20mm |
| H1: | 12mm |
| H2: | 3,6mm |

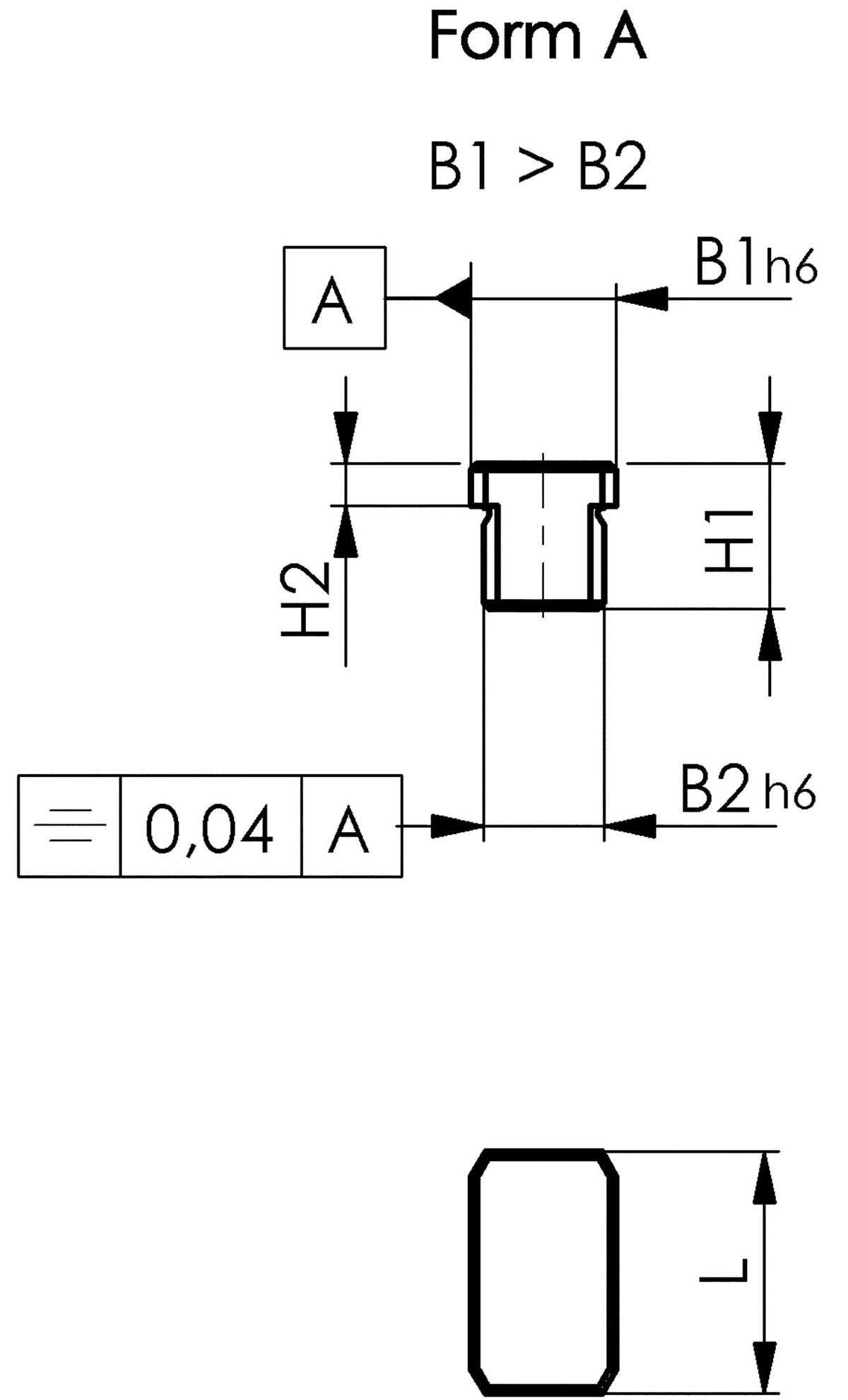

| Form: | A |
| Länge: | 20 mm |
| Nennmaß der Nut: | 10 / 12 mm |
| Einsatzempfehlung: | lose sitzend |
| Nennmaß der Nute bei Maschine: | 10mm |
| Nennmaß der Nute bei Vorrichtung: | 12mm |
| Maße (L x B x H): | 20 mm x 12 mm x 12 mm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,046 kg |
| L: | 20mm |
| H1: | 28,6mm |
| H3: | 5,5mm |
| H4: | 9mm |

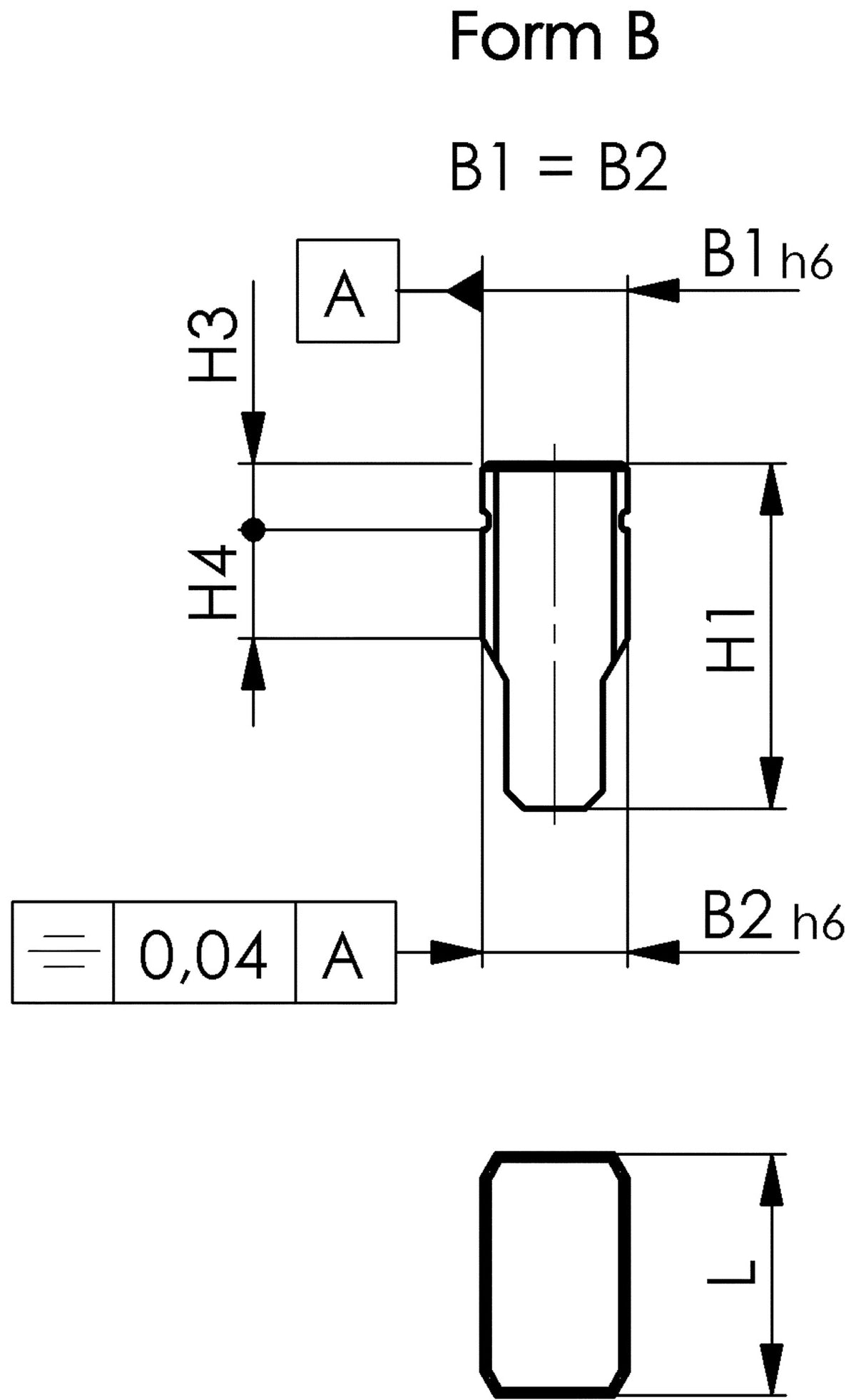

| Form: | B |
| Länge: | 20 mm |
| Nennmaß der Nut: | 12 / 12 mm |
| Einsatzempfehlung: | lose sitzend |
| Nennmaß der Nute bei Maschine: | 12mm |
| Nennmaß der Nute bei Vorrichtung: | 12mm |
| Maße (L x B x H): | 30 mm x 20 mm x 10 mm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,055 kg |
| L: | 32mm |
| H1: | 14mm |
| H2: | 5,5mm |
| Form: | A |
| Länge: | 32 mm |
| Nennmaß der Nut: | 12 / 20 mm |
| Einsatzempfehlung: | lose sitzend |
| Nennmaß der Nute bei Maschine: | 12mm |
| Nennmaß der Nute bei Vorrichtung: | 20mm |
| Maße (L x B x H): | 30 mm x 20 mm x 20 mm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,06 kg |
| L: | 32mm |
| H1: | 14mm |
| H2: | 5,5mm |
| Form: | A |
| Länge: | 32 mm |
| Nennmaß der Nut: | 14 / 20 mm |
| Einsatzempfehlung: | lose sitzend |
| Nennmaß der Nute bei Maschine: | 14mm |
| Nennmaß der Nute bei Vorrichtung: | 20mm |
| Maße (L x B x H): | 30 mm x 20 mm x 15 mm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,06 kg |
| L: | 32mm |
| H1: | 14mm |
| H2: | 5,5mm |
| Form: | A |
| Länge: | 32 mm |
| Nennmaß der Nut: | 16 / 20 mm |
| Einsatzempfehlung: | lose sitzend |
| Nennmaß der Nute bei Maschine: | 16mm |
| Nennmaß der Nute bei Vorrichtung: | 20mm |
| Maße (L x B x H): | 32 mm x 20 mm x 15 mm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,065 kg |
| L: | 32mm |
| H1: | 14mm |
| H2: | 5,5mm |
| Form: | A |
| Länge: | 32 mm |
| Nennmaß der Nut: | 18 / 20 mm |
| Einsatzempfehlung: | lose sitzend |
| Nennmaß der Nute bei Maschine: | 18mm |
| Nennmaß der Nute bei Vorrichtung: | 20mm |
| Maße (L x B x H): | 30 mm x 20 mm x 20 mm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,4 kg |
| L: | 32mm |
| H1: | 45,5mm |
| H3: | 7mm |
| H4: | 16mm |
| Form: | B |
| Länge: | 32 mm |
| Nennmaß der Nut: | 20 / 20 mm |
| Einsatzempfehlung: | lose sitzend |
| Nennmaß der Nute bei Maschine: | 20mm |
| Nennmaß der Nute bei Vorrichtung: | 20mm |
| Maße (L x B x H): | 60 mm x 40 mm x 35 mm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,3 kg |
| L: | 40mm |
| H1: | 50,5mm |
| H3: | 7mm |
| H4: | 18mm |

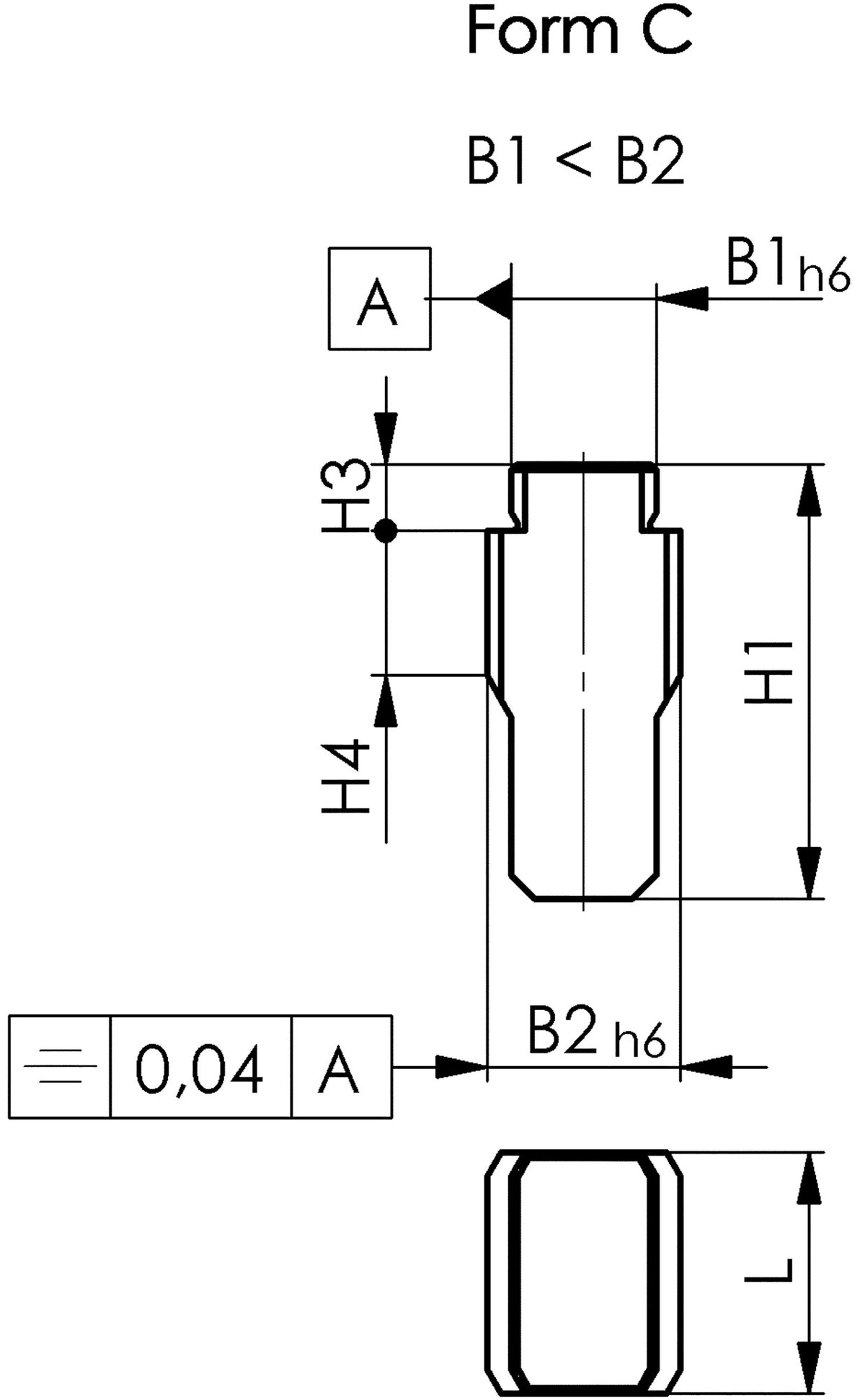

| Form: | C |
| Länge: | 40 mm |
| Nennmaß der Nut: | 22 / 20 mm |
| Einsatzempfehlung: | lose sitzend |
| Nennmaß der Nute bei Maschine: | 22mm |
| Nennmaß der Nute bei Vorrichtung: | 20mm |
| Maße (L x B x H): | 55 mm x 40 mm x 25 mm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| L: | 40mm |
| H1: | 55,5mm |
| H3: | 7mm |
| H4: | 20mm |
| Form: | C |
| Länge: | 40 mm |
| Nennmaß der Nut: | 24 / 20 mm |
| Einsatzempfehlung: | lose sitzend |
| Nennmaß der Nute bei Maschine: | 24mm |
| Nennmaß der Nute bei Vorrichtung: | 20mm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,47 kg |
| L: | 40mm |
| H1: | 61,5mm |
| H3: | 7mm |
| H4: | 24mm |
| Form: | C |
| Länge: | 40 mm |
| Nennmaß der Nut: | 28 / 20 mm |
| Einsatzempfehlung: | lose sitzend |
| Nennmaß der Nute bei Maschine: | 28mm |
| Nennmaß der Nute bei Vorrichtung: | 20mm |
| Maße (L x B x H): | 65 mm x 30 mm x 40 mm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| L: | 50mm |
| H1: | 76,5mm |
| H3: | 7mm |
| H4: | 30mm |
| Form: | C |
| Länge: | 50 mm |
| Nennmaß der Nut: | 36 / 20 mm |
| Einsatzempfehlung: | lose sitzend |
| Nennmaß der Nute bei Maschine: | 36mm |
| Nennmaß der Nute bei Vorrichtung: | 20mm |
| Verpackungseinheit: | 1 Stk. |
