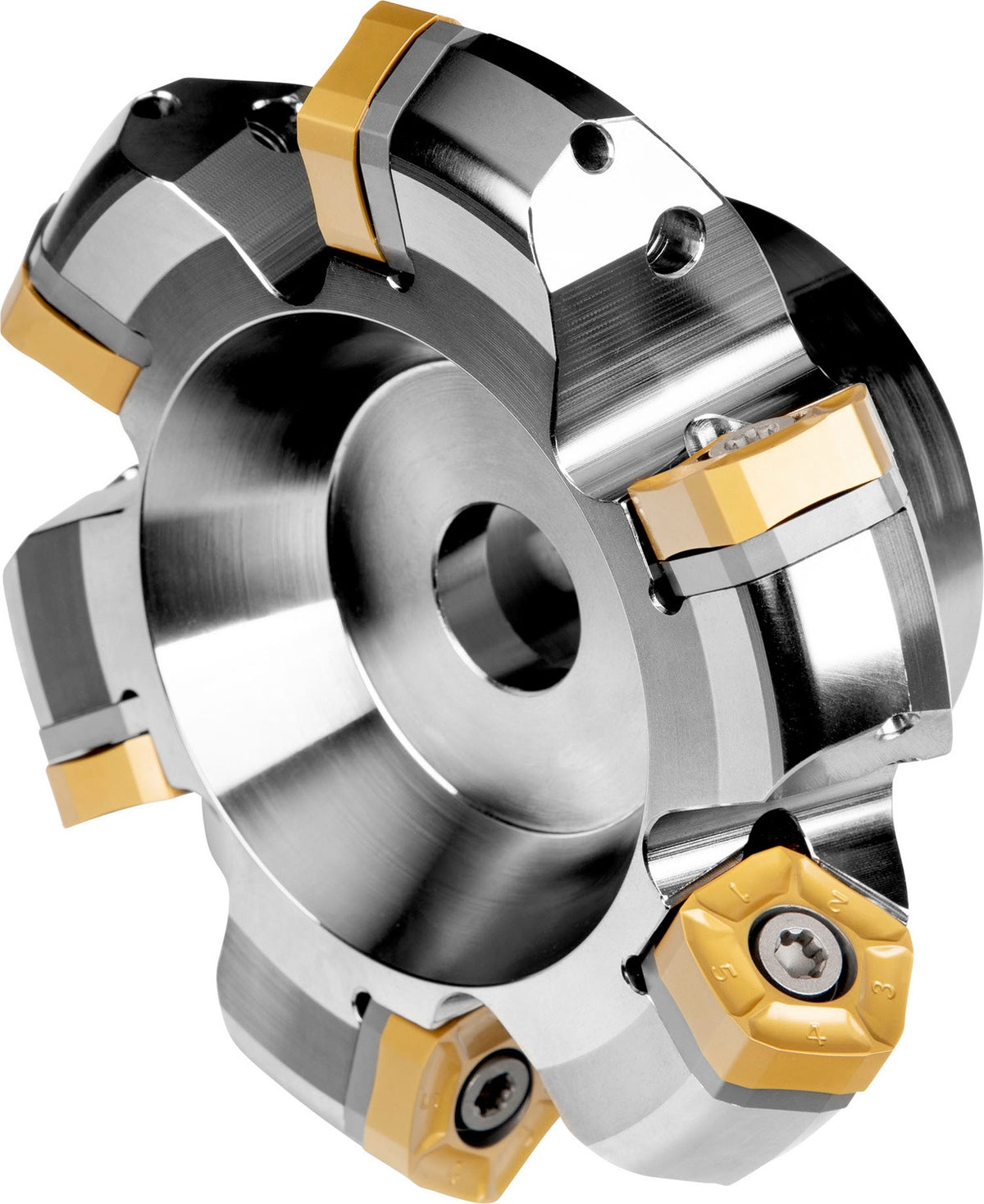

Der Planfräser ISO 100A05R-S57PN13 Rechtslauf von PRAMET ist ein leistungsstarkes Trägerwerkzeug für das Planfräsen mit doppelt negativer Geometrie. Er nimmt fünf doppelseitige Wendeschneidplatten der Typen PNMU 1308DN.. oder PNMQ 1308DN.. auf und eignet sich für Schnittdurchmesser von 100 bis maximal 115,8 mm. Mit einem 57° Anstellwinkel und einer 32 mm Verbindungsbohrung gemäß DIN 8030-A sorgt er für präzise und effiziente Zerspanung. Die Schraubklemmung durch Bohrung einen sicheren Halt der Wendeschneidplatten. Der Planfräser ist in mehreren Ausführungen erhältlich, die sich in Funktionslänge, maximaler Drehzahl und Bruttogewicht unterscheiden. Die Lieferung erfolgt als einzelnes Stück.
Eigenschaften und Vorteile:
- Doppelt negative Geometrie für fünf doppelseitige Wendeschneidplatten PNMU 1308DN.. oder PNMQ 1308DN..
- Schnittdurchmesser 100 bis maximal 115,8 mm mit 57° Anstellwinkel
- 32 mm Verbindungsbohrung gemäß DIN 8030-A für Aufsteckfräser
- Schraubklemmung durch Bohrung für sicheren Sitz der Wendeschneidplatten

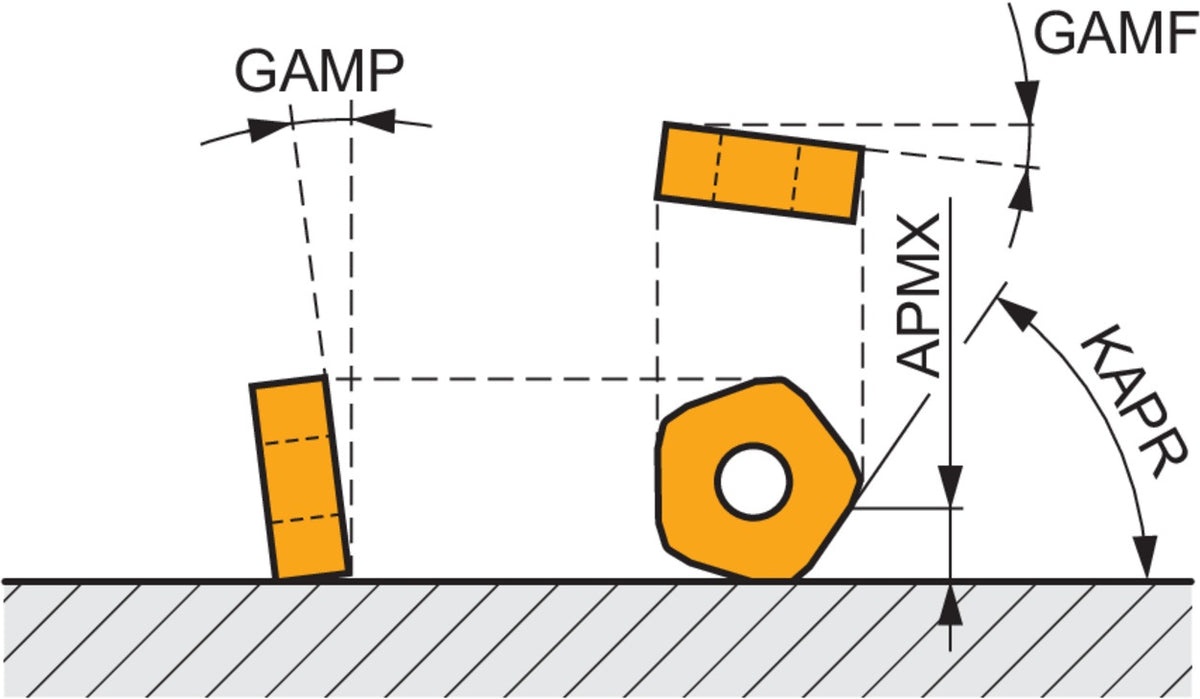

- Axialer Spanwinkel -4° und radialer Spanwinkel -8,2° für optimale Zerspanung
- Geeignet für Planfräsen mit einer maximalen Schnitttiefe von 10,0 mm
- Rechtslauf-Schneidrichtung für Standardanwendungen
- In mehreren Ausführungen mit unterschiedlichen Funktionslängen und Drehzahlen erhältlich
Zusätzliche Features:
Der Planfräser wird als Einzelstück geliefert. Bitte beachten Sie, dass Wendeschneidplatten nicht im Lieferumfang enthalten sind. Weitere technische Details entnehmen Sie bitte der Produktbeschreibung.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
PRAMET Planfräser ISO
Herstellerinformationen:
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 1,22 - 29,17 kg |
| Schaft: | Aufsteckfräser DIN 8030 A / Aufsteckfräser DIN 8030 C |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 1220 - 29170 g |
| Produktreihe: | PENTA HD |
| Bruttogewicht: | 1665 - 29170 g |
| Fräserdesign: | SPN13 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 1900 - 3400 rpm |
| Axialer Spanwinkel: | -4Grad |
| Radialer Spanwinkel: | -8,2 - -5 Grad |
| Wendeplatten Indexzahl: | 5 - 14 |

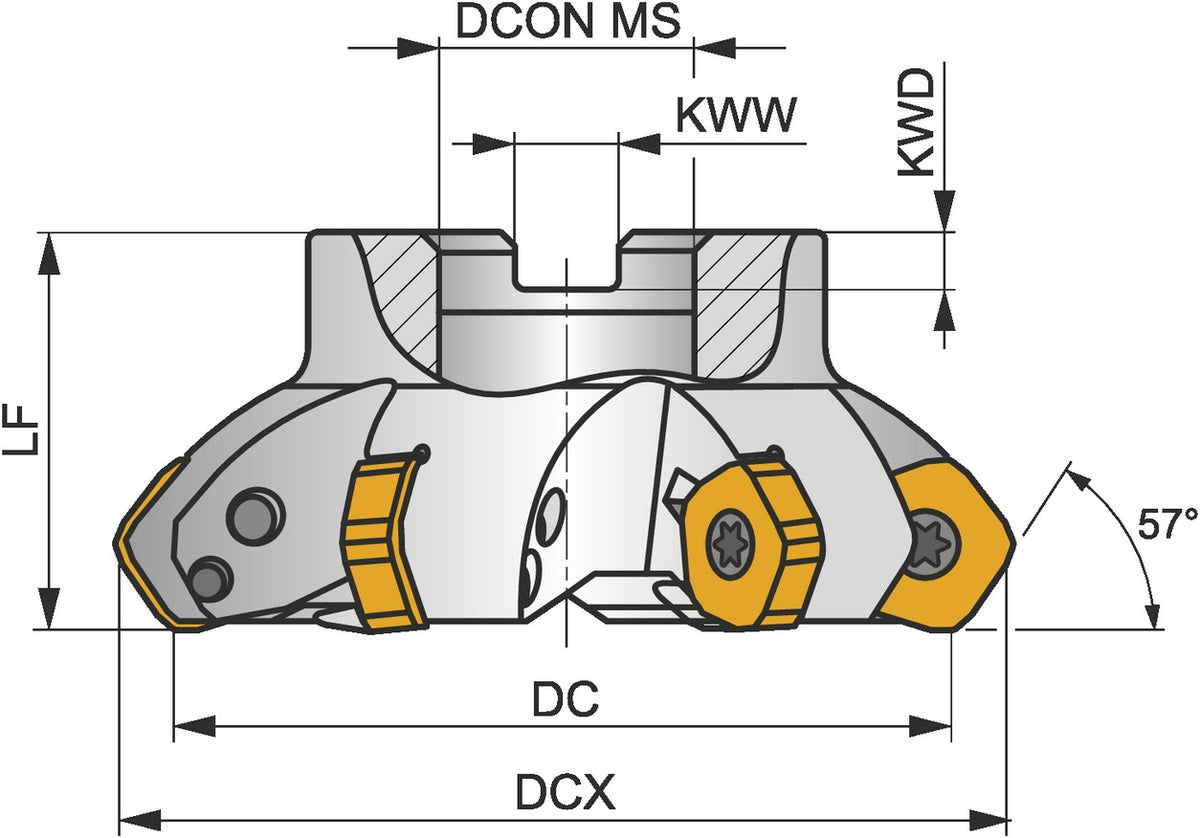

| Passfedertiefe - Metrisch: | 8 - 14 mm |
| Funktionslänge - Metrisch: | 50 - 80 mm |
| Passfederbreite - Metrisch: | 14,4 - 25,7 mm |
| Spanndurchmesser - Metrisch: | 32 - 60 mm |
| Schneiddurchmesser - Metrisch: | 100 - 315 mm |
| Maximaler Schneiddurchmesser - Metrisch: | 115,8 - 330,8 mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 45,1mm |
| Maße (L x B x H): | 22,2 - 37 cm x 22 - 37 cm x 85 mm / 10 cm / 90 mm |

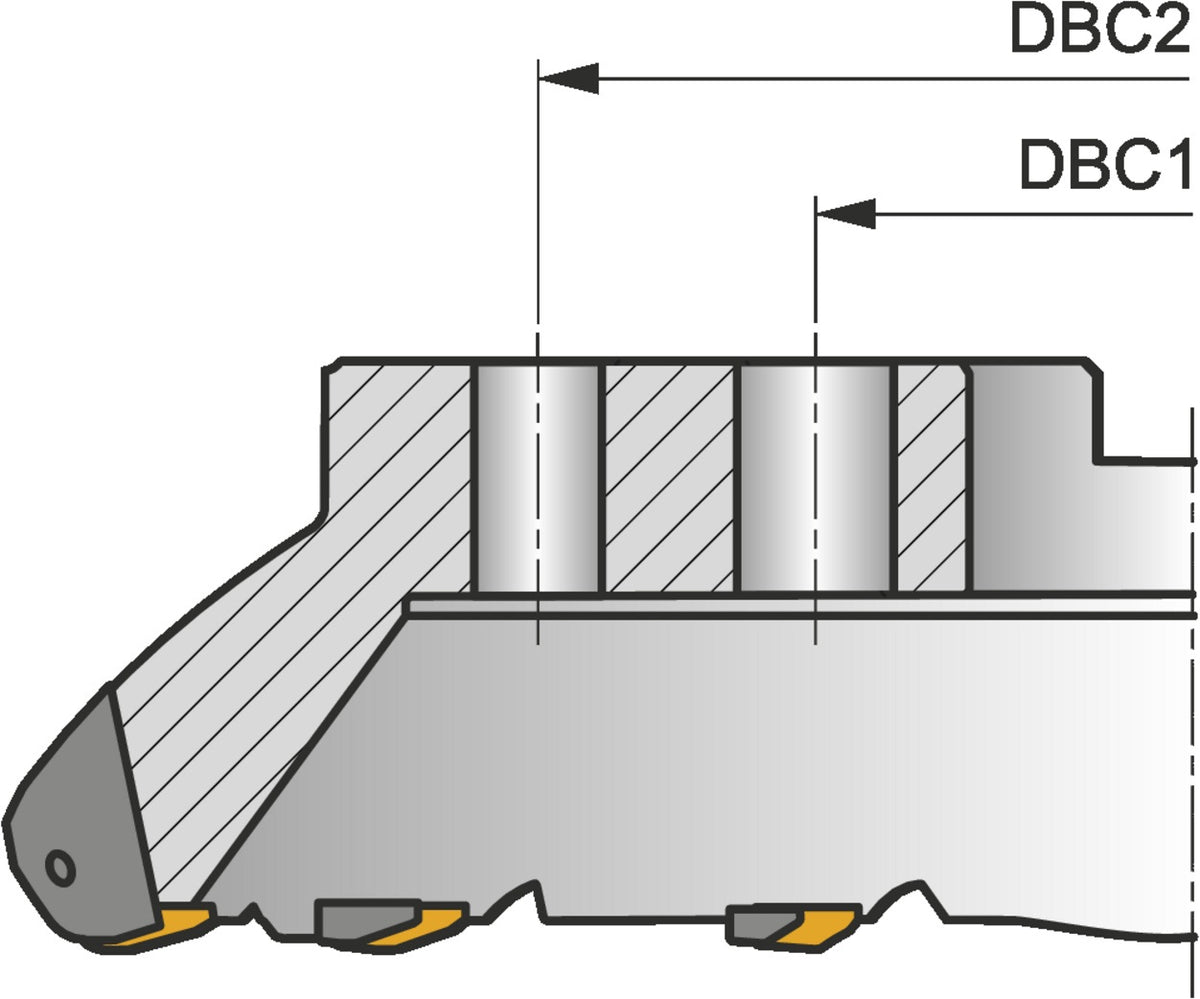

| Lochkreisdurchmesser - Metrisch: | 66,7 - 101,6 mm |
| Lochkreisdurchmesser 2 - Metrisch: | 177,8mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 1,22 kg |
| Schaft: | Aufsteckfräser DIN 8030 A |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 1220g |
| Produktreihe: | PENTA HD |
| Bruttogewicht: | 1665g |
| Fräserdesign: | SPN13 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 3400rpm |
| Axialer Spanwinkel: | -4Grad |
| Radialer Spanwinkel: | -8,2Grad |
| Wendeplatten Indexzahl: | 5 |
| Passfedertiefe - Metrisch: | 8mm |
| Funktionslänge - Metrisch: | 50mm |
| Passfederbreite - Metrisch: | 14,4mm |
| Spanndurchmesser - Metrisch: | 32mm |
| Schneiddurchmesser - Metrisch: | 100mm |
| Maximaler Schneiddurchmesser - Metrisch: | 115,8mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 45,1mm |
| Maße (L x B x H): | 22,2 cm x 22 cm x 85 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 2,79 kg |
| Schaft: | Aufsteckfräser DIN 8030 A |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 2789,5g |
| Produktreihe: | PENTA HD |
| Bruttogewicht: | 2797,4g |
| Fräserdesign: | SPN13 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 3100rpm |
| Axialer Spanwinkel: | -4Grad |
| Radialer Spanwinkel: | -7Grad |
| Wendeplatten Indexzahl: | 6 |
| Passfedertiefe - Metrisch: | 9mm |
| Funktionslänge - Metrisch: | 63mm |
| Passfederbreite - Metrisch: | 16,4mm |
| Spanndurchmesser - Metrisch: | 40mm |
| Schneiddurchmesser - Metrisch: | 125mm |
| Maximaler Schneiddurchmesser - Metrisch: | 140,8mm |
| Maße (L x B x H): | 22,2 cm x 22 cm x 85 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 3,58 kg |
| Schaft: | Aufsteckfräser DIN 8030 C |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 3580g |
| Produktreihe: | PENTA HD |
| Bruttogewicht: | 4099,1g |
| Fräserdesign: | SPN13 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 2700rpm |
| Axialer Spanwinkel: | -4Grad |
| Radialer Spanwinkel: | -6Grad |
| Wendeplatten Indexzahl: | 8 |
| Passfedertiefe - Metrisch: | 9mm |
| Funktionslänge - Metrisch: | 63mm |
| Passfederbreite - Metrisch: | 16,4mm |
| Spanndurchmesser - Metrisch: | 40mm |
| Schneiddurchmesser - Metrisch: | 160mm |
| Lochkreisdurchmesser - Metrisch: | 66,7mm |
| Maximaler Schneiddurchmesser - Metrisch: | 175,8mm |
| Maße (L x B x H): | 22,2 cm x 22 cm x 85 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 8,3 kg |
| Schaft: | Aufsteckfräser DIN 8030 C |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 8300g |
| Produktreihe: | PENTA HD |
| Bruttogewicht: | 8953,8g |
| Fräserdesign: | SPN13 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 2400rpm |
| Axialer Spanwinkel: | -4Grad |
| Radialer Spanwinkel: | -5Grad |
| Wendeplatten Indexzahl: | 10 |
| Passfedertiefe - Metrisch: | 14mm |
| Funktionslänge - Metrisch: | 63mm |
| Passfederbreite - Metrisch: | 25,7mm |
| Spanndurchmesser - Metrisch: | 60mm |
| Schneiddurchmesser - Metrisch: | 200mm |
| Lochkreisdurchmesser - Metrisch: | 101,6mm |
| Maximaler Schneiddurchmesser - Metrisch: | 215,8mm |
| Maße (L x B x H): | 26 cm x 26 cm x 10 cm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 15,39 kg |
| Schaft: | Aufsteckfräser DIN 8030 C |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 15390g |
| Produktreihe: | PENTA HD |
| Bruttogewicht: | 15390g |
| Fräserdesign: | SPN13 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 2200rpm |
| Axialer Spanwinkel: | -4Grad |
| Radialer Spanwinkel: | -5Grad |
| Wendeplatten Indexzahl: | 12 |
| Passfedertiefe - Metrisch: | 14mm |
| Funktionslänge - Metrisch: | 63mm |
| Passfederbreite - Metrisch: | 25,7mm |
| Spanndurchmesser - Metrisch: | 60mm |
| Schneiddurchmesser - Metrisch: | 250mm |
| Lochkreisdurchmesser - Metrisch: | 101,6mm |
| Maximaler Schneiddurchmesser - Metrisch: | 265,8mm |
| Maße (L x B x H): | 32 cm x 32 cm x 90 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 29,17 kg |
| Schaft: | Aufsteckfräser DIN 8030 C |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 29170g |
| Produktreihe: | PENTA HD |
| Bruttogewicht: | 29170g |
| Fräserdesign: | SPN13 |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 1900rpm |
| Axialer Spanwinkel: | -4Grad |
| Radialer Spanwinkel: | -5Grad |
| Wendeplatten Indexzahl: | 14 |
| Passfedertiefe - Metrisch: | 14mm |
| Funktionslänge - Metrisch: | 80mm |
| Passfederbreite - Metrisch: | 25,7mm |
| Spanndurchmesser - Metrisch: | 60mm |
| Schneiddurchmesser - Metrisch: | 315mm |
| Lochkreisdurchmesser - Metrisch: | 101,6mm |
| Lochkreisdurchmesser 2 - Metrisch: | 177,8mm |
| Maximaler Schneiddurchmesser - Metrisch: | 330,8mm |
| Maße (L x B x H): | 37 cm x 37 cm x 10 cm |
