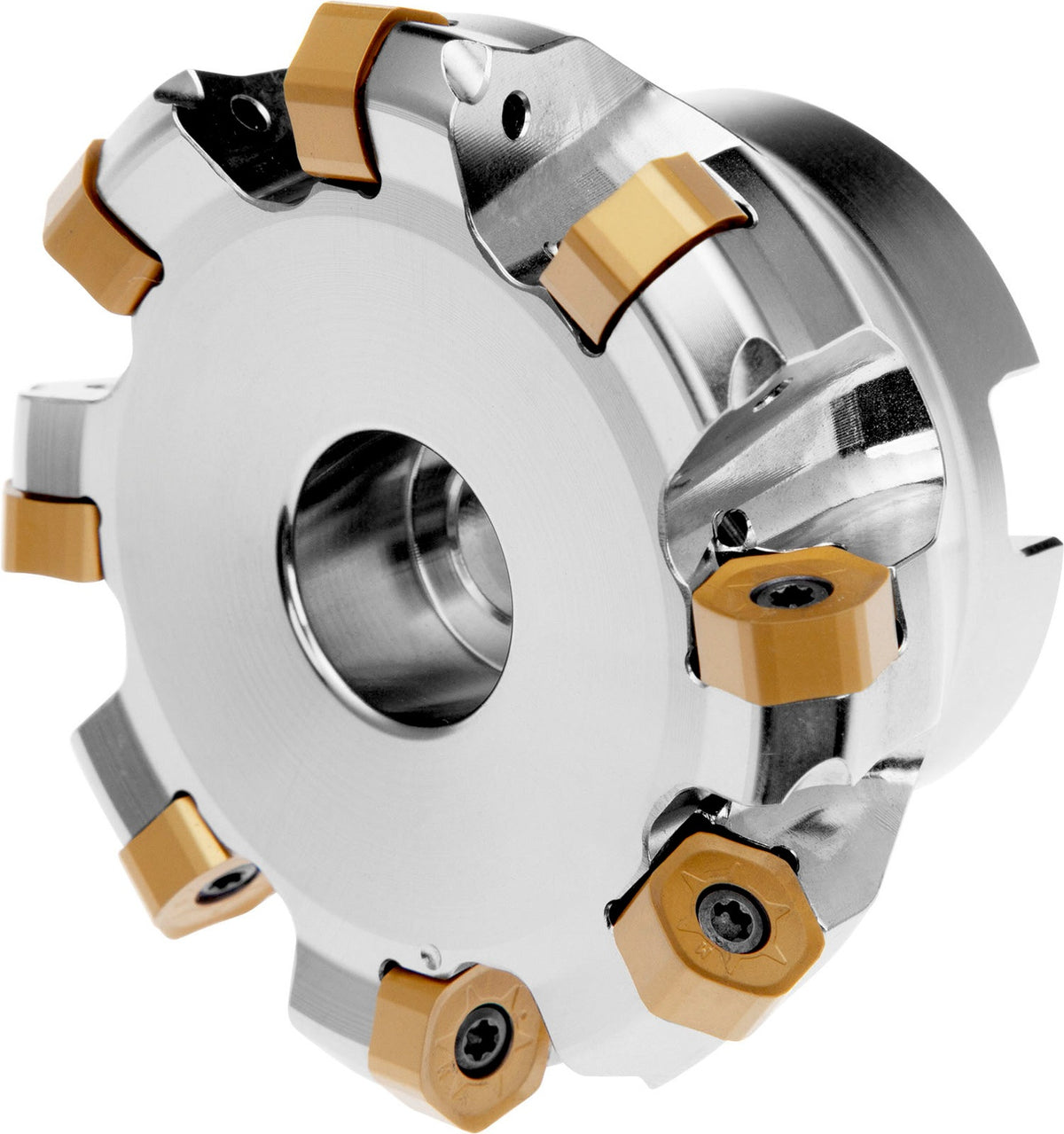

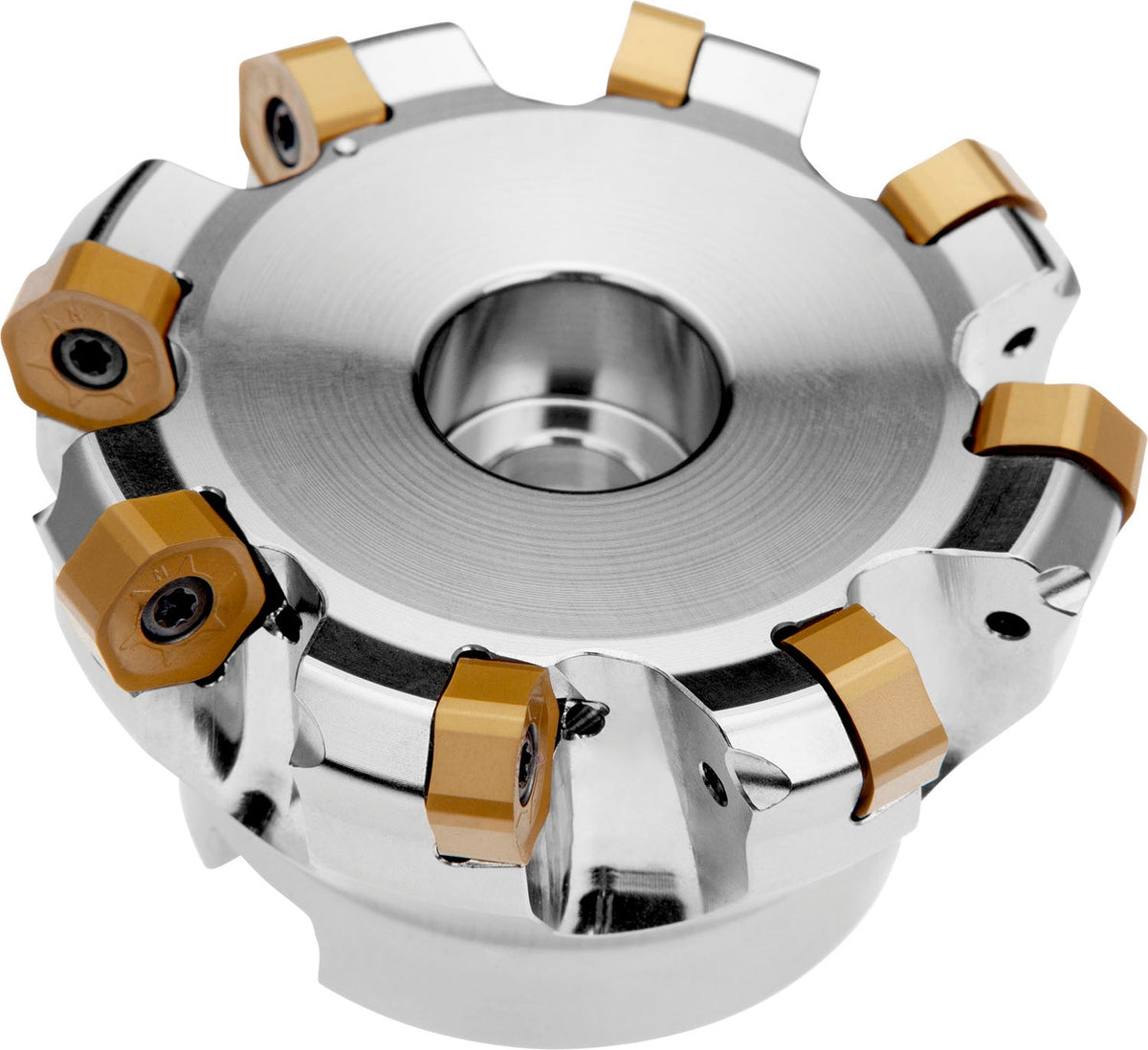

Der Planfräser ISO 100A08R-S45HN06C-C D.32mm Rechtslauf Schneid-D.107,1mm von PRAMET ist ein hochwertiges Trägerwerkzeug für das Planfräsen, Rampen, progressive Eintauchen und Entgratfräsen. Mit seiner doppelt negativen Geometrie ermöglicht er die Aufnahme von acht doppelseitigen Wendeschneidplatten des Typs HNGX 0604AN.. oder XNGX 0604AN.., was ihn besonders wirtschaftlich macht. Der Schnittdurchmesser beträgt 100 mm und kann maximal 107,1 mm erreichen. Der 45°-Anstellwinkel sorgt für eine effiziente Zerspanung, während die 32-mm-Verbindungsbohrung gemäß DIN 8030-A eine sichere Montage . Die Kühlkanalbohrung und die ungleiche Teilung reduzieren Vibrationen und verbessern die Oberflächengüte. Mit einer maximalen Schnitttiefe von 3,0 mm eignet er sich für vielfältige Fräsaufgaben. Der Planfräser ist in mehreren Ausführungen erhältlich.
Eigenschaften und Vorteile:
- Doppelt negative Geometrie für acht doppelseitige Wendeschneidplatten HNGX/XNGX 0604AN..
- Schnittdurchmesser 100 mm bis maximal 107,1 mm mit 45° Anstellwinkel

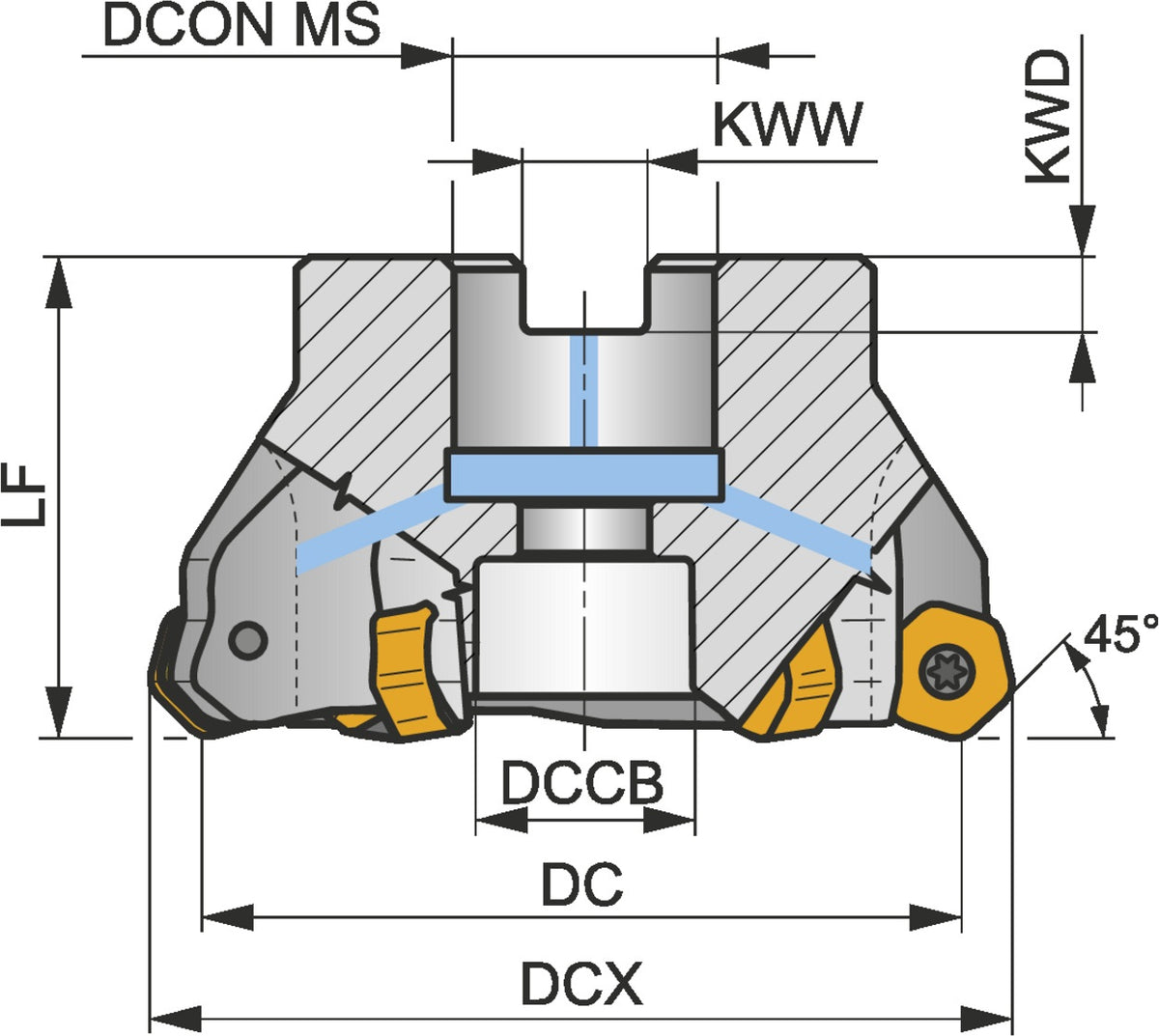

- 32 mm Verbindungsbohrung nach DIN 8030-A für Aufsteckfräser
- Kühlkanalbohrung und ungleiche Teilung für vibrationsarmes Fräsen
- Geeignet für Planfräsen, Rampen, progressives Eintauchen und Entgratfräsen
- Maximale Schnitttiefe 3,0 mm bei Rechtslauf
- Schraubklemmung durch Bohrung für schnellen Plattenwechsel

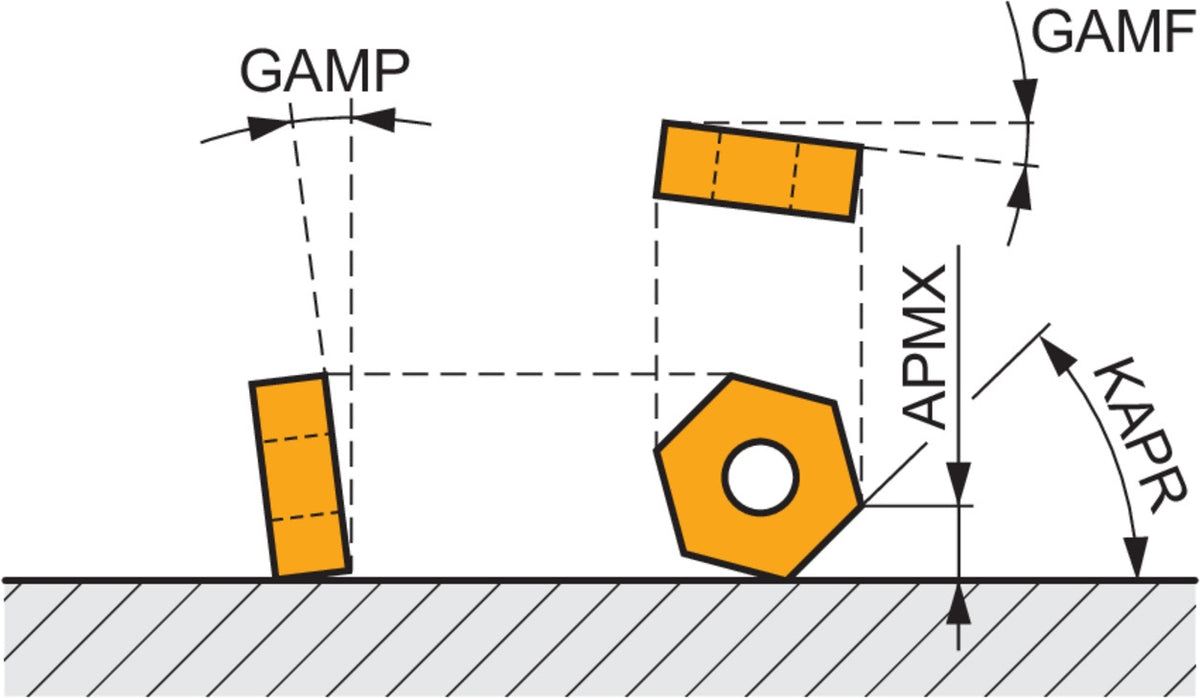

- Axialer und radialer Spanwinkel von -7° für stabile Zerspanung
Zusätzliche Features:
Der Lieferumfang umfasst einen Planfräser. Die Wendeschneidplatten sind nicht im Lieferumfang enthalten. Weitere technische Details: Fräserdesign SHN06C, Produktreihe ECON HN, Passfederbreite 14,4 mm, Passfedertiefe 8 mm, Senkdurchmesser Spannbohrung 45 mm. Bitte beachten Sie die Auswahl der passenden Ausführung.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
PRAMET Planfräser ISO
Herstellerinformationen:
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,348 - 3,531 kg |

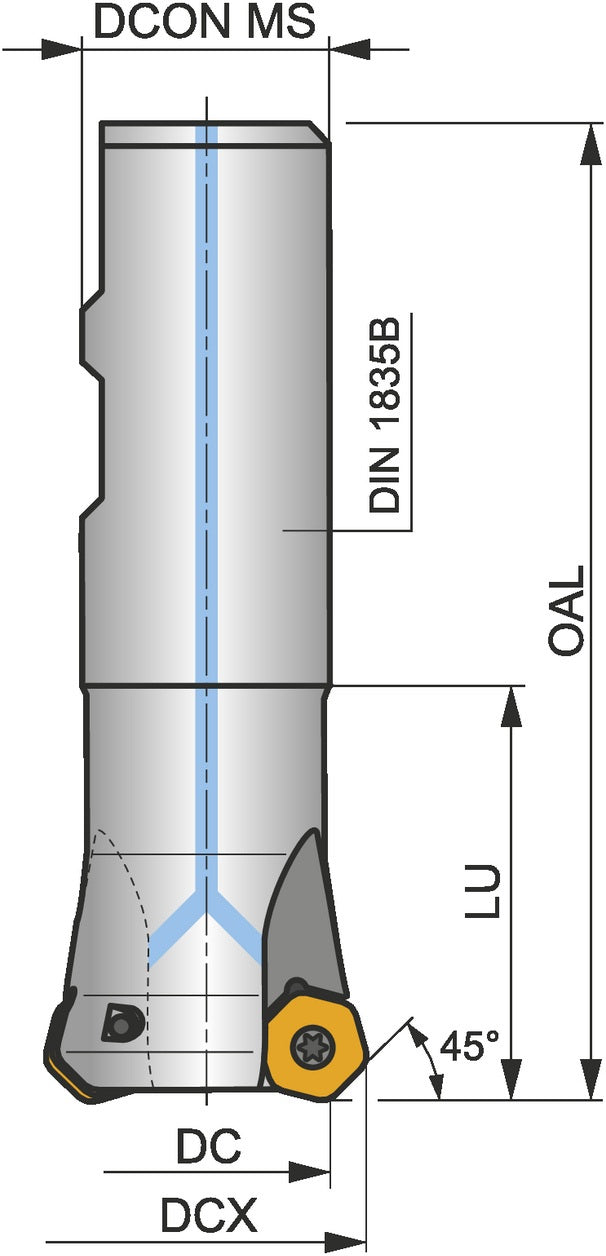

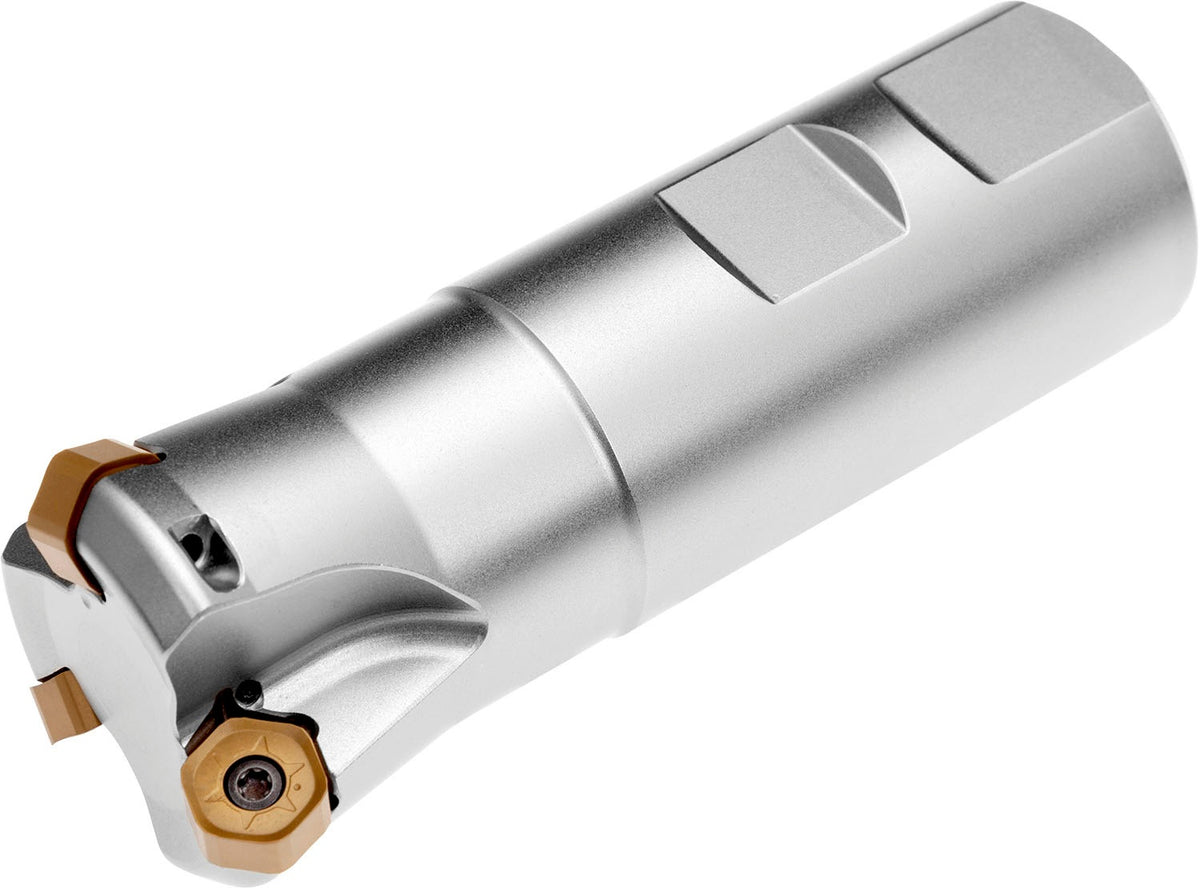

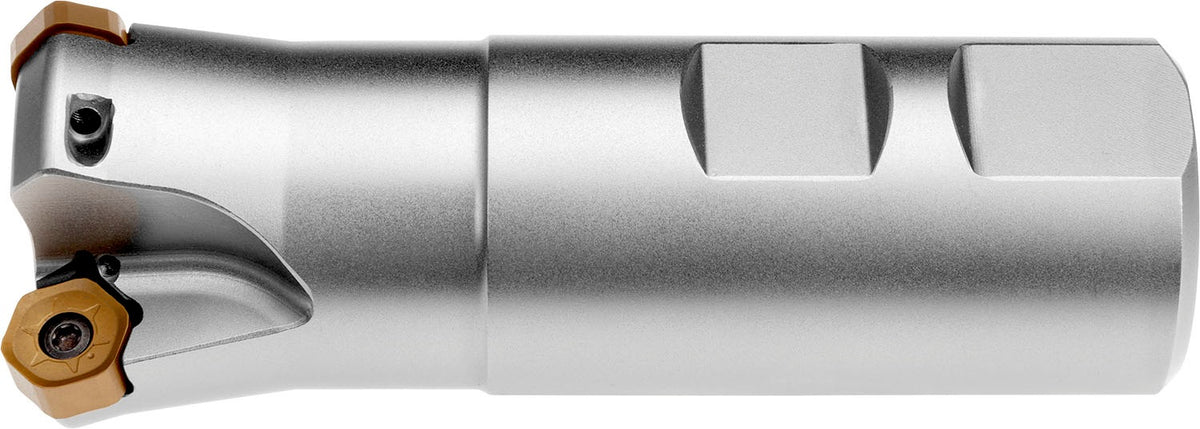

| Schaft: | Aufsteckfräser DIN 8030 A / DIN 1835B – Weldon-Schaft |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 347,5 - 3530,5 g |
| Produktreihe: | ECON HN |
| Bruttogewicht: | 347,5 - 3550,1 g |
| Fräserdesign: | SHN06C |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 7800 - 17400 rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -7Grad |
| Wendeplatten Indexzahl: | 2 - 12 |
| Passfedertiefe - Metrisch: | 5,6 - 9 mm |
| Funktionslänge - Metrisch: | 40 - 63 mm |
| Passfederbreite - Metrisch: | 8,4 - 16,4 mm |
| Spanndurchmesser - Metrisch: | 16 - 40 mm |
| Schneiddurchmesser - Metrisch: | 25 - 125 mm |
| Maximaler Schneiddurchmesser - Metrisch: | 32,2 - 132,2 mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 14 - 56 mm |
| Maße (L x B x H): | 14,2 - 22,2 cm x 22 cm / 11,5 cm / 50 mm x 50 - 85 mm |
| L: | 99 - 103 mm |
| Einsatzlänge - Metrisch: | 42mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 2 kg |
| Schaft: | Aufsteckfräser DIN 8030 A |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 2000g |
| Produktreihe: | ECON HN |
| Bruttogewicht: | 2010g |
| Fräserdesign: | SHN06C |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 8700rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -7Grad |
| Wendeplatten Indexzahl: | 8 |
| Passfedertiefe - Metrisch: | 8mm |
| Funktionslänge - Metrisch: | 50mm |
| Passfederbreite - Metrisch: | 14,4mm |
| Spanndurchmesser - Metrisch: | 32mm |
| Schneiddurchmesser - Metrisch: | 100mm |
| Maximaler Schneiddurchmesser - Metrisch: | 107,1mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 45mm |
| Maße (L x B x H): | 22,2 cm x 22 cm x 85 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 1,82 kg |
| Schaft: | Aufsteckfräser DIN 8030 A |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 1820g |
| Produktreihe: | ECON HN |
| Bruttogewicht: | 1989,5g |
| Fräserdesign: | SHN06C |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 8700rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -7Grad |
| Wendeplatten Indexzahl: | 12 |
| Passfedertiefe - Metrisch: | 8mm |
| Funktionslänge - Metrisch: | 50mm |
| Passfederbreite - Metrisch: | 14,4mm |
| Spanndurchmesser - Metrisch: | 32mm |
| Schneiddurchmesser - Metrisch: | 100mm |
| Maximaler Schneiddurchmesser - Metrisch: | 107,1mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 45mm |
| Maße (L x B x H): | 22,2 cm x 22 cm x 85 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 3,531 kg |
| Schaft: | Aufsteckfräser DIN 8030 A |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 3530,5g |
| Produktreihe: | ECON HN |
| Bruttogewicht: | 3550,1g |
| Fräserdesign: | SHN06C |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 7800rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -7Grad |
| Wendeplatten Indexzahl: | 10 |
| Passfedertiefe - Metrisch: | 9mm |
| Funktionslänge - Metrisch: | 63mm |
| Passfederbreite - Metrisch: | 16,4mm |
| Spanndurchmesser - Metrisch: | 40mm |
| Schneiddurchmesser - Metrisch: | 125mm |
| Maximaler Schneiddurchmesser - Metrisch: | 132,2mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 56mm |
| Maße (L x B x H): | 22,2 cm x 22 cm x 85 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,373 kg |
| Schaft: | Aufsteckfräser DIN 8030 A |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 373g |
| Produktreihe: | ECON HN |
| Bruttogewicht: | 373g |
| Fräserdesign: | SHN06C |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 13800rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -7Grad |
| Wendeplatten Indexzahl: | 5 |
| Passfedertiefe - Metrisch: | 5,6mm |
| Funktionslänge - Metrisch: | 40mm |
| Passfederbreite - Metrisch: | 8,4mm |
| Spanndurchmesser - Metrisch: | 16mm |
| Schneiddurchmesser - Metrisch: | 40mm |
| Maximaler Schneiddurchmesser - Metrisch: | 47,3mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 14mm |
| Maße (L x B x H): | 15 cm x 11,5 cm x 62 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,54 kg |
| Schaft: | Aufsteckfräser DIN 8030 A |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 540,1g |
| Produktreihe: | ECON HN |
| Bruttogewicht: | 540,1g |
| Fräserdesign: | SHN06C |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 12300rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -7Grad |
| Wendeplatten Indexzahl: | 4 |
| Passfedertiefe - Metrisch: | 6,3mm |
| Funktionslänge - Metrisch: | 40mm |
| Passfederbreite - Metrisch: | 10,4mm |
| Spanndurchmesser - Metrisch: | 22mm |
| Schneiddurchmesser - Metrisch: | 50mm |
| Maximaler Schneiddurchmesser - Metrisch: | 57,3mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 18mm |
| Maße (L x B x H): | 15 cm x 11,5 cm x 62 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,41 kg |
| Schaft: | Aufsteckfräser DIN 8030 A |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 410g |
| Produktreihe: | ECON HN |
| Bruttogewicht: | 524,7g |
| Fräserdesign: | SHN06C |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 12300rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -7Grad |
| Wendeplatten Indexzahl: | 6 |
| Passfedertiefe - Metrisch: | 6,3mm |
| Funktionslänge - Metrisch: | 40mm |
| Passfederbreite - Metrisch: | 10,4mm |
| Spanndurchmesser - Metrisch: | 22mm |
| Schneiddurchmesser - Metrisch: | 50mm |
| Maximaler Schneiddurchmesser - Metrisch: | 57,3mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 18mm |
| Maße (L x B x H): | 15 cm x 11,5 cm x 62 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,676 kg |
| Schaft: | Aufsteckfräser DIN 8030 A |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 675,5g |
| Produktreihe: | ECON HN |
| Bruttogewicht: | 677,6g |
| Fräserdesign: | SHN06C |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 11000rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -7Grad |
| Wendeplatten Indexzahl: | 6 |
| Passfedertiefe - Metrisch: | 6,3mm |
| Funktionslänge - Metrisch: | 40mm |
| Passfederbreite - Metrisch: | 10,4mm |
| Spanndurchmesser - Metrisch: | 22mm |
| Schneiddurchmesser - Metrisch: | 63mm |
| Maximaler Schneiddurchmesser - Metrisch: | 70,3mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 18mm |
| Maße (L x B x H): | 15 cm x 11,5 cm x 62 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,68 kg |
| Schaft: | Aufsteckfräser DIN 8030 A |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 680,3g |
| Produktreihe: | ECON HN |
| Bruttogewicht: | 680,3g |
| Fräserdesign: | SHN06C |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 11000rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -7Grad |
| Wendeplatten Indexzahl: | 8 |
| Passfedertiefe - Metrisch: | 6,3mm |
| Funktionslänge - Metrisch: | 40mm |
| Passfederbreite - Metrisch: | 10,4mm |
| Spanndurchmesser - Metrisch: | 22mm |
| Schneiddurchmesser - Metrisch: | 63mm |
| Maximaler Schneiddurchmesser - Metrisch: | 70,3mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 18mm |
| Maße (L x B x H): | 15 cm x 11,5 cm x 62 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 1,1 kg |
| Schaft: | Aufsteckfräser DIN 8030 A |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 1100g |
| Produktreihe: | ECON HN |
| Bruttogewicht: | 1189g |
| Fräserdesign: | SHN06C |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 9700rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -7Grad |
| Wendeplatten Indexzahl: | 7 |
| Passfedertiefe - Metrisch: | 7mm |
| Funktionslänge - Metrisch: | 50mm |
| Passfederbreite - Metrisch: | 12,4mm |
| Spanndurchmesser - Metrisch: | 27mm |
| Schneiddurchmesser - Metrisch: | 80mm |
| Maximaler Schneiddurchmesser - Metrisch: | 86,8mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 38mm |
| Maße (L x B x H): | 15 cm x 11,5 cm x 62 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 1,1 kg |
| Schaft: | Aufsteckfräser DIN 8030 A |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 1100g |
| Produktreihe: | ECON HN |
| Bruttogewicht: | 1172,8g |
| Fräserdesign: | SHN06C |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 9700rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -7Grad |
| Wendeplatten Indexzahl: | 10 |
| Passfedertiefe - Metrisch: | 7mm |
| Funktionslänge - Metrisch: | 50mm |
| Passfederbreite - Metrisch: | 12,4mm |
| Spanndurchmesser - Metrisch: | 27mm |
| Schneiddurchmesser - Metrisch: | 80mm |
| Maximaler Schneiddurchmesser - Metrisch: | 86,8mm |
| Senkdurchmesser Spannbohrung - Metrisch: | 38mm |
| Maße (L x B x H): | 15 cm x 11,5 cm x 62 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,348 kg |
| L: | 99mm |
| Schaft: | DIN 1835B – Weldon-Schaft |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 347,5g |
| Produktreihe: | ECON HN |
| Bruttogewicht: | 347,5g |
| Fräserdesign: | SHN06C |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 17400rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -7Grad |
| Wendeplatten Indexzahl: | 2 |
| Einsatzlänge - Metrisch: | 42mm |
| Spanndurchmesser - Metrisch: | 25mm |
| Schneiddurchmesser - Metrisch: | 25mm |
| Maximaler Schneiddurchmesser - Metrisch: | 32,2mm |
| Maße (L x B x H): | 14,2 cm x 50 mm x 50 mm |
Technische Daten
| Marke: | PRAMET |
| Kategorie: | Trägerwerkzeuge für Fräsen |
| Gewicht: | 0,59 kg |
| L: | 103mm |
| Schaft: | DIN 1835B – Weldon-Schaft |
| Klemmtypcode: | S - Schraubklemmung durch Bohrung |
| Nettogewicht: | 590g |
| Produktreihe: | ECON HN |
| Bruttogewicht: | 590g |
| Fräserdesign: | SHN06C |
| Schneidrichtung: | Rechts |
| Maximale Drehzahl: | 15400rpm |
| Axialer Spanwinkel: | -7Grad |
| Radialer Spanwinkel: | -7Grad |
| Wendeplatten Indexzahl: | 3 |
| Einsatzlänge - Metrisch: | 42mm |
| Spanndurchmesser - Metrisch: | 32mm |
| Schneiddurchmesser - Metrisch: | 32mm |
| Maximaler Schneiddurchmesser - Metrisch: | 39,3mm |
| Maße (L x B x H): | 14,2 cm x 50 mm x 50 mm |
Sicher einkaufen auf Tools.de
Sichere Zahlungsmethoden, Raten- und Kauf auf Rechnung. Preisangaben inkl. MwSt. zzgl. Versand. Je nach Lieferadresse kann die Mehrwertsteuer an der Kasse variieren.
