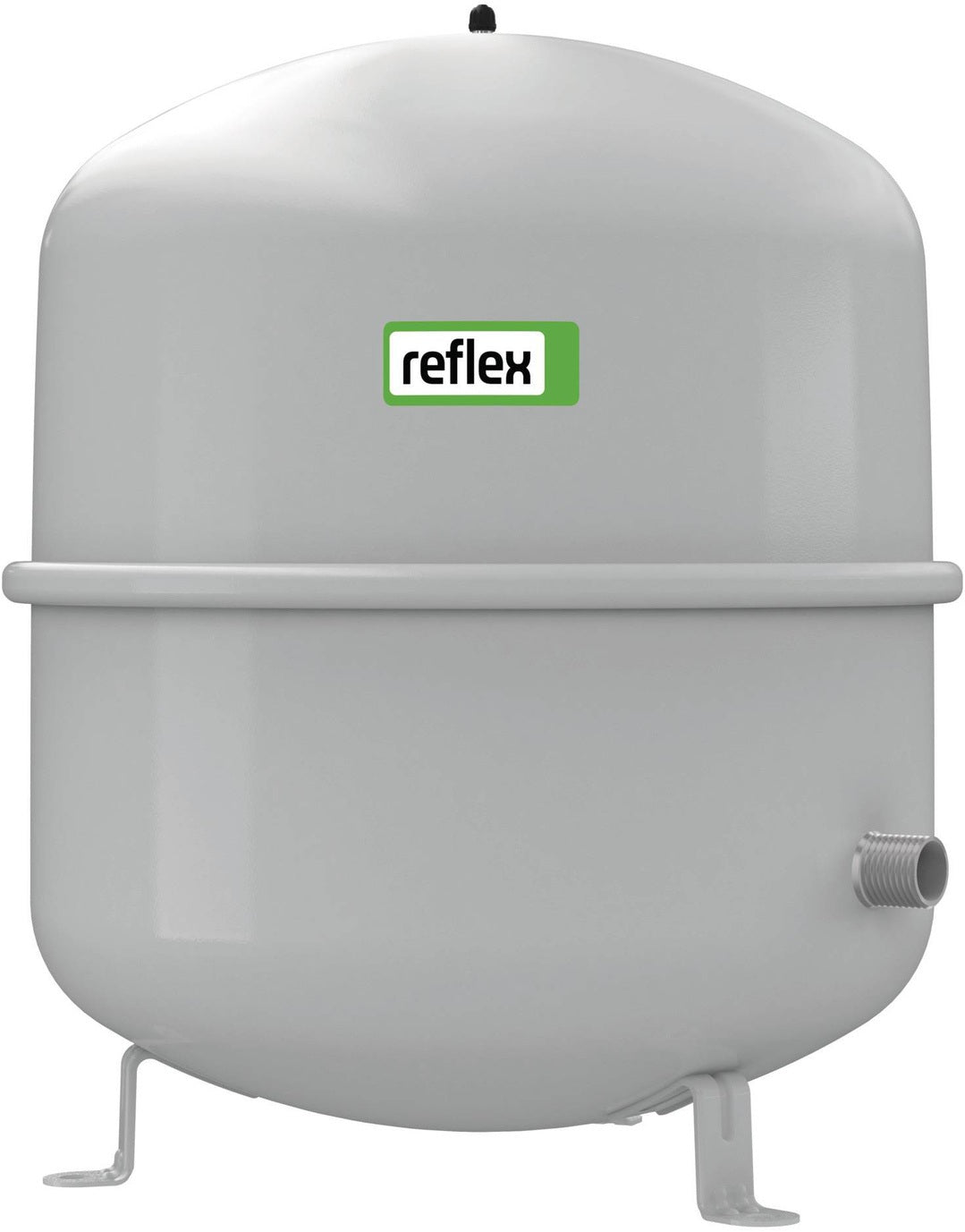

Reflex Membran-Druckausdehnungsgefäß Reflex grau, 6 bar
Warum bei Tools.de kaufen?
Originalware aus offiziellen Bezugsquellen
Direkt vom Hersteller oder offiziellen Distributor – keine Grauimporte.
Deutscher Standort mit eigenem Lager & Testgelände
Viele Produkte schnell verfügbar und vor Ort erlebbar.
600 m² Showroom für Maschinen & Werkzeug
Vor Ort ansehen, vergleichen und fachkundig beraten lassen.
Eigene Reparaturwerkstatt & Fachtechniker
Persönliche Hilfe auch nach dem Kauf – auch telefonisch.

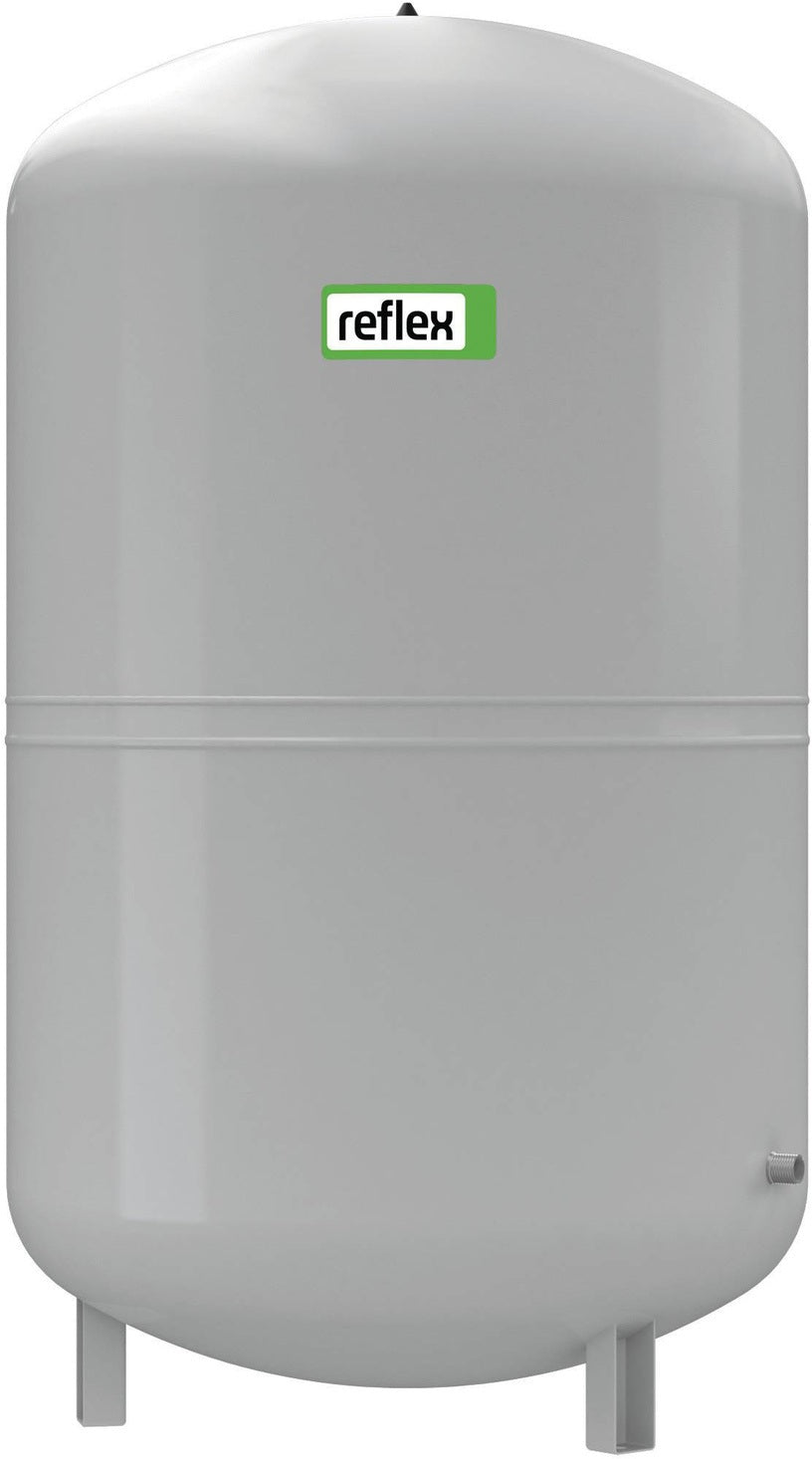

Das Membran-Druckausdehnungsgefäß Reflex N von Reflex Winkelmann ist die zuverlässige Lösung für geschlossene Heiz- und Kühlwassersysteme. Es ist konstruiert und gefertigt nach DIN EN 13831 und gemäß Richtlinie für Druckgeräte 2014/68/EU zugelassen. Die Epoxidharzbeschichtung schützt das Gefäß, während die tauschbare Halbmembran nach DIN EN 13831 eine einfache Wartung ermöglicht. Mit Gewindeanschlüssen, Füßen und vertikaler Platzierung ist es flexibel einsetzbar. Die zulässige Systemtemperatur liegt bei 120 °C, die Betriebstemperatur bei 70 °C. Frostschutzmittelzusatz von mindestens 25 bis 50 % ist möglich. In mehreren Ausführungen erhältlich. Hinweis: Keine Bewilligungspflicht gemäß Schweizer Richtlinie SWKI HE301-01 und SVTI bei (PSV * VN <= 3.000 bar * Liter).
Eigenschaften und Vorteile:
- Geeignet für geschlossene Heiz- und Kühlwassersysteme
- Konstruiert und gefertigt nach DIN EN 13831
- Zulassung gemäß Richtlinie für Druckgeräte 2014/68/EU
- Epoxidharzbeschichtung für zuverlässigen Schutz
- Tauschbare Halbmembran nach DIN EN 13831
- Mit Füßen und vertikaler Platzierung
- Zulässige Systemtemperatur bis 120 °C, Betriebstemperatur bis 70 °C
- Frostschutzmittelzusatz von mindestens 25 bis 50 % möglich
Zusätzliche Features:
Lieferumfang: 1 Stück Membran-Druckausdehnungsgefäß in der gewählten Ausführung. Hinweis: Keine Bewilligungspflicht gemäß Schweizer Richtlinie SWKI HE301-01 und SVTI bei (PSV * VN <= 3.000 bar * Liter).
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Reflex Membran-Druckausdehnungsgefäß Reflex grau, 6 bar
Herstellerinformationen:
Technische Daten
| Marke: | REFLEX |
| Kategorie: | Ausdehnungsgefäß |
| Gewicht: | 10 - 91,5 kg |
| Typ: | N 50 / N 80 / N 100 / N 140 / N 200 / N 250 / N 300 / N 400 u. a. |
| Farbe: | grau |
| Höhe: | 487 - 2003 mm |
| Serie: | Reflex N |
| Volumen: | 50 - 800 l |
| Kippmaß: | 657 - 2033 mm |
| Vordruck: | 1,5 bar |
| Anschluss: | Außengewinde (metrisch) |
| Durchmesser: | 441 - 740 mm |
| Gesamthöhe: | 487 - 1996 mm |
| Mit Füßen: | ja |
| Anschlussgröße: | 3/4″ / 1″ |
| Hersteller-Serie: | Reflex N |
| Anwendungsbereich: | Heiz- und Kühlsysteme |
| Max. Arbeitsdruck: | 6,00bar |
| Betriebstemperatur: | 70 °C |
| max. Betriebsdruck: | 6 bar |
| Max. Glykol-Mischung: | 50,00% |
| Platzierung vertikal: | ja |
| Geeignet für Kühlen: | ja |
| Werkstoff Membran/Balg: | SBR |
| Geeignet für Zentralheizung: | ja |
| Mediumtemperatur (Dauerbetrieb): | -10,00, 70,00Grad Celsius |
| Nenndurchmesser Ausdehnungsanschluss: | 3/4 Zoll (20) / 1 Zoll (25) |
| Rohraußendurchmesser Ausdehnungsanschluss: | 26,9 - 33,7 mm |
| Maße (L x B x H): | 45 - 120 cm x 44,5 - 80 cm x 50,5 - 200 cm |

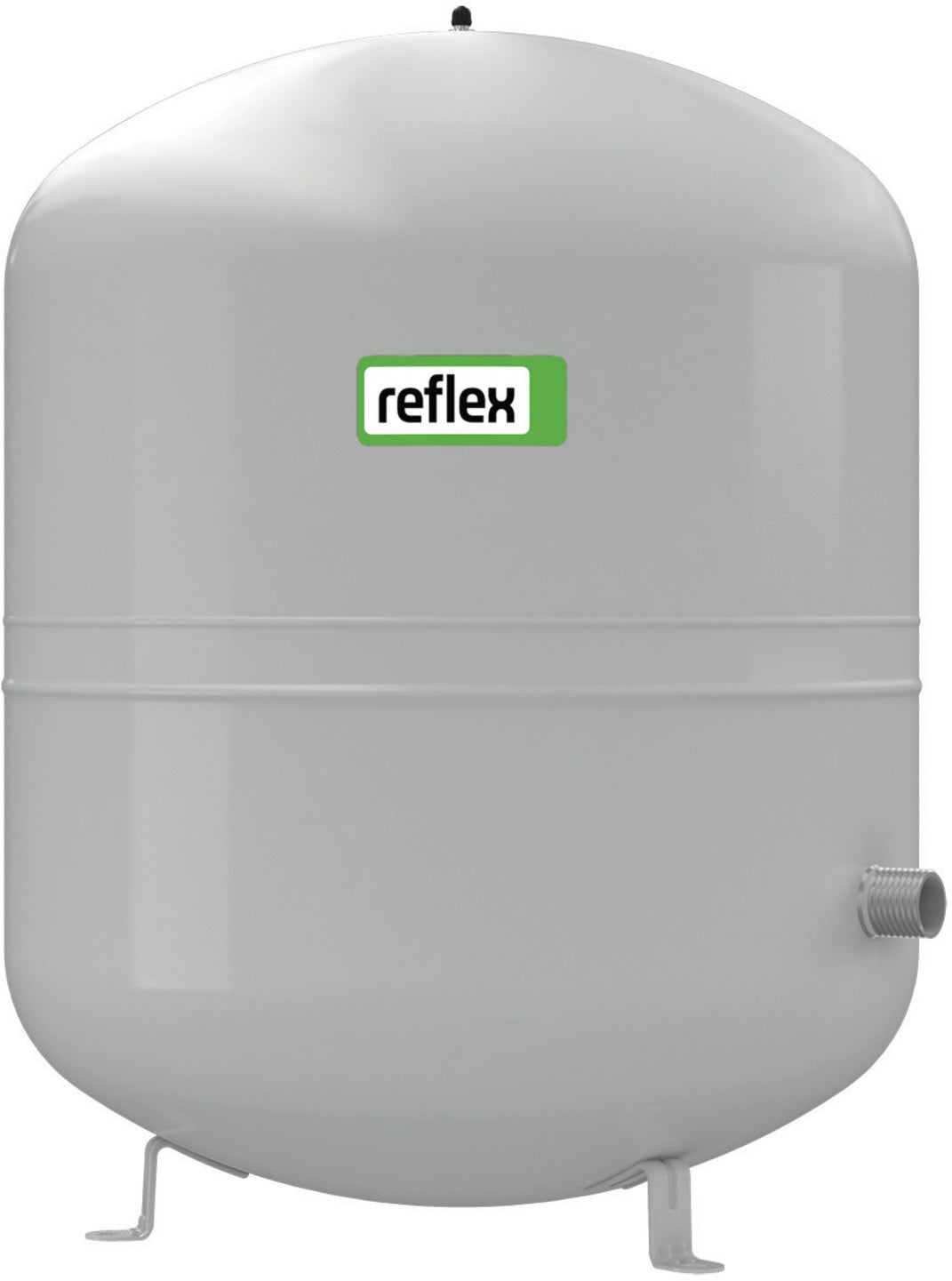

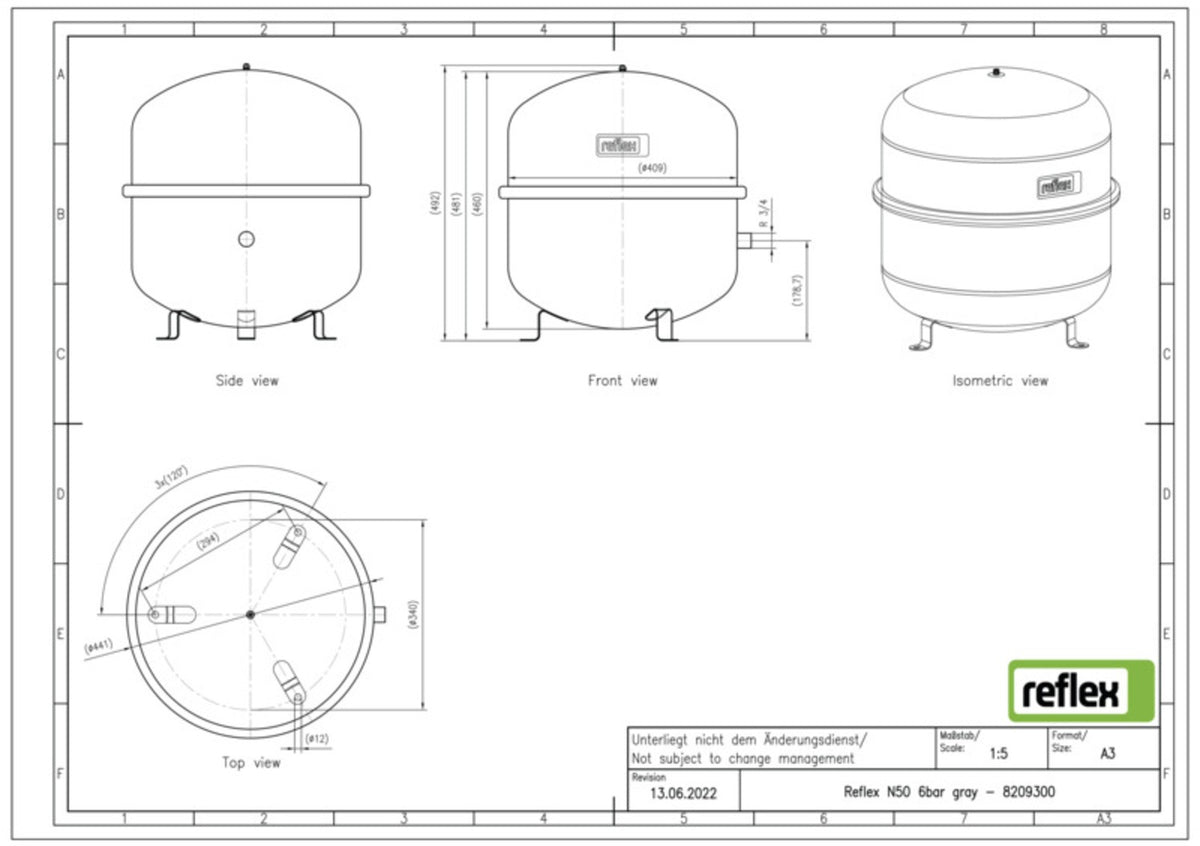

Technische Daten
| Marke: | REFLEX |
| Kategorie: | Ausdehnungsgefäß |
| Gewicht: | 10,98 kg |
| Typ: | N 50 |
| Farbe: | grau |
| Höhe: | 487 mm |
| Serie: | Reflex N |
| Volumen: | 50 l |
| Kippmaß: | 657,00mm |
| Vordruck: | 1,5 bar |
| Anschluss: | Außengewinde (metrisch) |
| Durchmesser: | 441 mm |
| Gesamthöhe: | 487 mm |
| Mit Füßen: | ja |
| Anschlussgröße: | 3/4″ |
| Hersteller-Serie: | Reflex N |
| Anwendungsbereich: | Heiz- und Kühlsysteme |
| Max. Arbeitsdruck: | 6,00bar |
| Betriebstemperatur: | 70 °C |
| max. Betriebsdruck: | 6 bar |
| Max. Glykol-Mischung: | 50,00% |
| Platzierung vertikal: | ja |
| Geeignet für Kühlen: | ja |
| Werkstoff Membran/Balg: | SBR |
| Geeignet für Zentralheizung: | ja |
| Mediumtemperatur (Dauerbetrieb): | -10,00, 70,00Grad Celsius |
| Nenndurchmesser Ausdehnungsanschluss: | 3/4 Zoll (20) |
| Rohraußendurchmesser Ausdehnungsanschluss: | 26,90mm |
| Maße (L x B x H): | 45 cm x 44,5 cm x 50,5 cm |
Technische Daten
| Marke: | REFLEX |
| Kategorie: | Ausdehnungsgefäß |
| Gewicht: | 16,45 kg |
| Typ: | N 80 |
| Farbe: | grau |
| Höhe: | 558 mm |
| Serie: | Reflex N |
| Volumen: | 80 l |
| Kippmaß: | 757,00mm |
| Vordruck: | 1,5 bar |
| Anschluss: | Außengewinde (metrisch) |
| Durchmesser: | 512 mm |
| Gesamthöhe: | 558 mm |
| Mit Füßen: | ja |
| Anschlussgröße: | 1″ |
| Hersteller-Serie: | Reflex N |
| Anwendungsbereich: | Heiz- und Kühlsysteme |
| Max. Arbeitsdruck: | 6,00bar |
| Betriebstemperatur: | 70 °C |
| max. Betriebsdruck: | 6 bar |
| Max. Glykol-Mischung: | 50,00% |
| Platzierung vertikal: | ja |
| Geeignet für Kühlen: | ja |
| Werkstoff Membran/Balg: | SBR |
| Geeignet für Zentralheizung: | ja |
| Mediumtemperatur (Dauerbetrieb): | -10,00, 70,00Grad Celsius |
| Nenndurchmesser Ausdehnungsanschluss: | 1 Zoll (25) |
| Rohraußendurchmesser Ausdehnungsanschluss: | 33,70mm |
| Maße (L x B x H): | 52,5 cm x 52 cm x 58 cm |

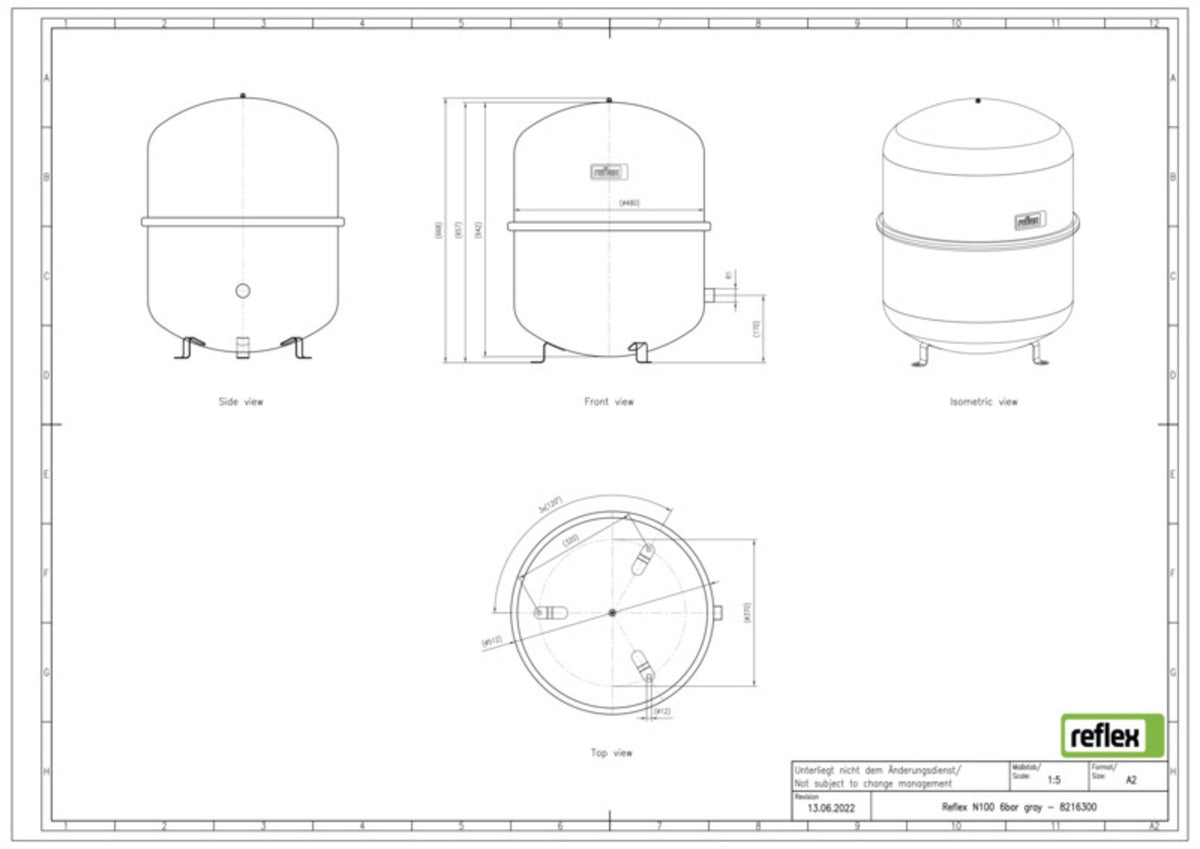

Technische Daten
| Marke: | REFLEX |
| Kategorie: | Ausdehnungsgefäß |
| Gewicht: | 17,19 kg |
| Typ: | N 100 |
| Farbe: | grau |
| Höhe: | 669 mm |
| Serie: | Reflex N |
| Volumen: | 100 l |
| Kippmaß: | 842,00mm |
| Vordruck: | 1,5 bar |
| Anschluss: | Außengewinde (metrisch) |
| Durchmesser: | 512 mm |
| Gesamthöhe: | 669 mm |
| Mit Füßen: | ja |
| Anschlussgröße: | 1″ |
| Hersteller-Serie: | Reflex N |
| Anwendungsbereich: | Heiz- und Kühlsysteme |
| Max. Arbeitsdruck: | 6,00bar |
| Betriebstemperatur: | 70 °C |
| max. Betriebsdruck: | 6 bar |
| Max. Glykol-Mischung: | 50,00% |
| Platzierung vertikal: | ja |
| Geeignet für Kühlen: | ja |
| Werkstoff Membran/Balg: | SBR |
| Geeignet für Zentralheizung: | ja |
| Mediumtemperatur (Dauerbetrieb): | -10,00, 70,00Grad Celsius |
| Nenndurchmesser Ausdehnungsanschluss: | 1 Zoll (25) |
| Rohraußendurchmesser Ausdehnungsanschluss: | 33,70mm |
| Maße (L x B x H): | 69 cm x 52 cm x 53 cm |
Technische Daten
| Marke: | REFLEX |
| Kategorie: | Ausdehnungsgefäß |
| Gewicht: | 22,58 kg |
| Typ: | N 140 |
| Farbe: | grau |
| Höhe: | 890 mm |
| Serie: | Reflex N |
| Volumen: | 140 l |
| Kippmaß: | 1027,00mm |
| Vordruck: | 1,5 bar |
| Anschluss: | Außengewinde (metrisch) |
| Durchmesser: | 512 mm |
| Gesamthöhe: | 890 mm |
| Mit Füßen: | ja |
| Anschlussgröße: | 1″ |
| Hersteller-Serie: | Reflex N |
| Anwendungsbereich: | Heiz- und Kühlsysteme |
| Max. Arbeitsdruck: | 6,00bar |
| Betriebstemperatur: | 70 °C |
| max. Betriebsdruck: | 6 bar |
| Max. Glykol-Mischung: | 50,00% |
| Platzierung vertikal: | ja |
| Geeignet für Kühlen: | ja |
| Werkstoff Membran/Balg: | SBR |
| Geeignet für Zentralheizung: | ja |
| Mediumtemperatur (Dauerbetrieb): | -10,00, 70,00Grad Celsius |
| Nenndurchmesser Ausdehnungsanschluss: | 1 Zoll (25) |
| Rohraußendurchmesser Ausdehnungsanschluss: | 33,70mm |
| Maße (L x B x H): | 90 cm x 53 cm x 53 cm |
Technische Daten
| Marke: | REFLEX |
| Kategorie: | Ausdehnungsgefäß |
| Gewicht: | 23,3 kg |
| Typ: | N 200 |
| Farbe: | grau |
| Höhe: | 767 mm |
| Serie: | Reflex N |
| Volumen: | 200 l |
| Kippmaß: | 865,00mm |
| Vordruck: | 1,5 bar |
| Anschluss: | Außengewinde (metrisch) |
| Durchmesser: | 634 mm |
| Gesamthöhe: | 758 mm |
| Mit Füßen: | ja |
| Anschlussgröße: | 1″ |
| Hersteller-Serie: | Reflex N |
| Anwendungsbereich: | Heiz- und Kühlsysteme |
| Max. Arbeitsdruck: | 6,00bar |
| Betriebstemperatur: | 70 °C |
| max. Betriebsdruck: | 6 bar |
| Max. Glykol-Mischung: | 50,00% |
| Platzierung vertikal: | ja |
| Geeignet für Kühlen: | ja |
| Werkstoff Membran/Balg: | SBR |
| Geeignet für Zentralheizung: | ja |
| Mediumtemperatur (Dauerbetrieb): | -10,00, 70,00Grad Celsius |
| Nenndurchmesser Ausdehnungsanschluss: | 1 Zoll (25) |
| Rohraußendurchmesser Ausdehnungsanschluss: | 33,70mm |
| Maße (L x B x H): | 64,5 cm x 63 cm x 78 cm |

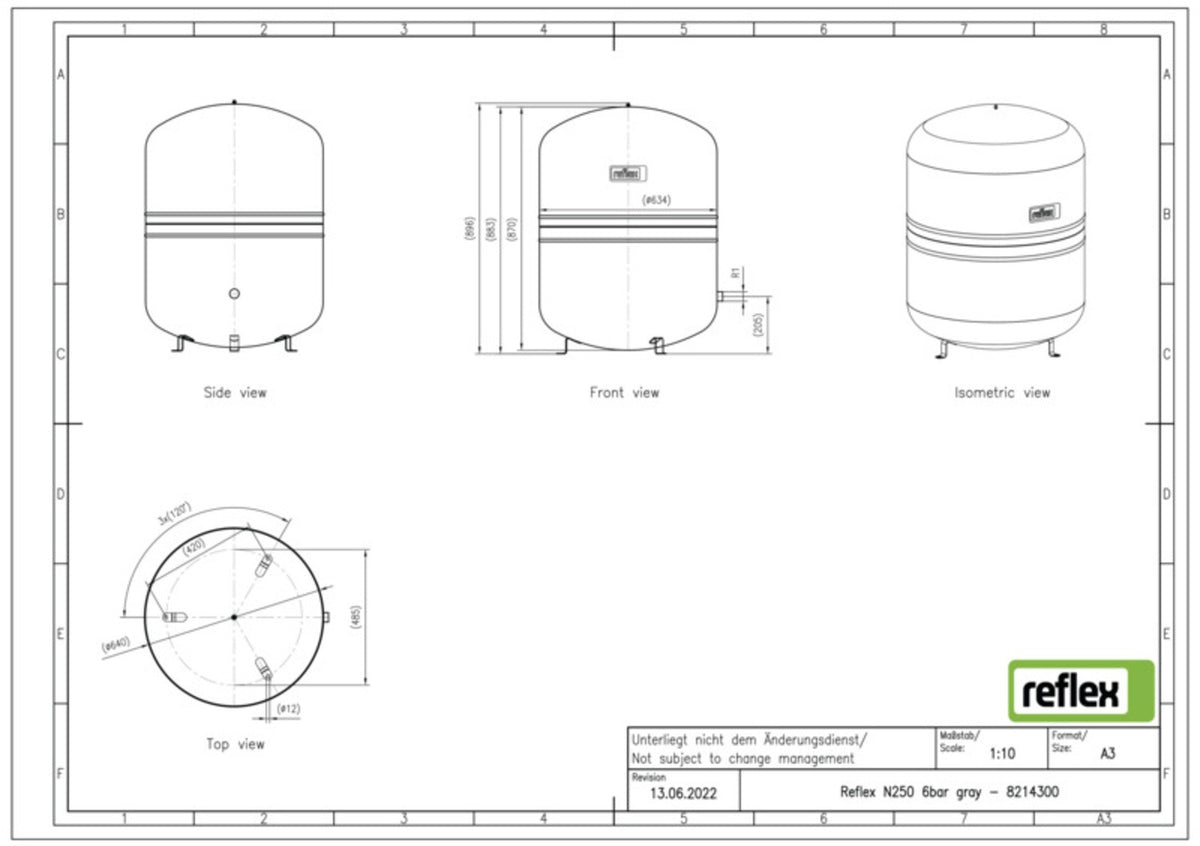

Technische Daten
| Marke: | REFLEX |
| Kategorie: | Ausdehnungsgefäß |
| Gewicht: | 25,61 kg |
| Typ: | N 250 |
| Farbe: | grau |
| Höhe: | 896 mm |
| Serie: | Reflex N |
| Volumen: | 250 l |
| Kippmaß: | 972,00mm |
| Vordruck: | 1,5 bar |
| Anschluss: | Außengewinde (metrisch) |
| Durchmesser: | 634 mm |
| Gesamthöhe: | 888 mm |
| Mit Füßen: | ja |
| Anschlussgröße: | 1″ |
| Hersteller-Serie: | Reflex N |
| Anwendungsbereich: | Heiz- und Kühlsysteme |
| Max. Arbeitsdruck: | 6,00bar |
| Betriebstemperatur: | 70 °C |
| max. Betriebsdruck: | 6 bar |
| Max. Glykol-Mischung: | 50,00% |
| Platzierung vertikal: | ja |
| Geeignet für Kühlen: | ja |
| Werkstoff Membran/Balg: | SBR |
| Geeignet für Zentralheizung: | ja |
| Mediumtemperatur (Dauerbetrieb): | -10,00, 70,00Grad Celsius |
| Nenndurchmesser Ausdehnungsanschluss: | 1 Zoll (25) |
| Rohraußendurchmesser Ausdehnungsanschluss: | 33,70mm |
| Maße (L x B x H): | 64,5 cm x 64 cm x 91 cm |

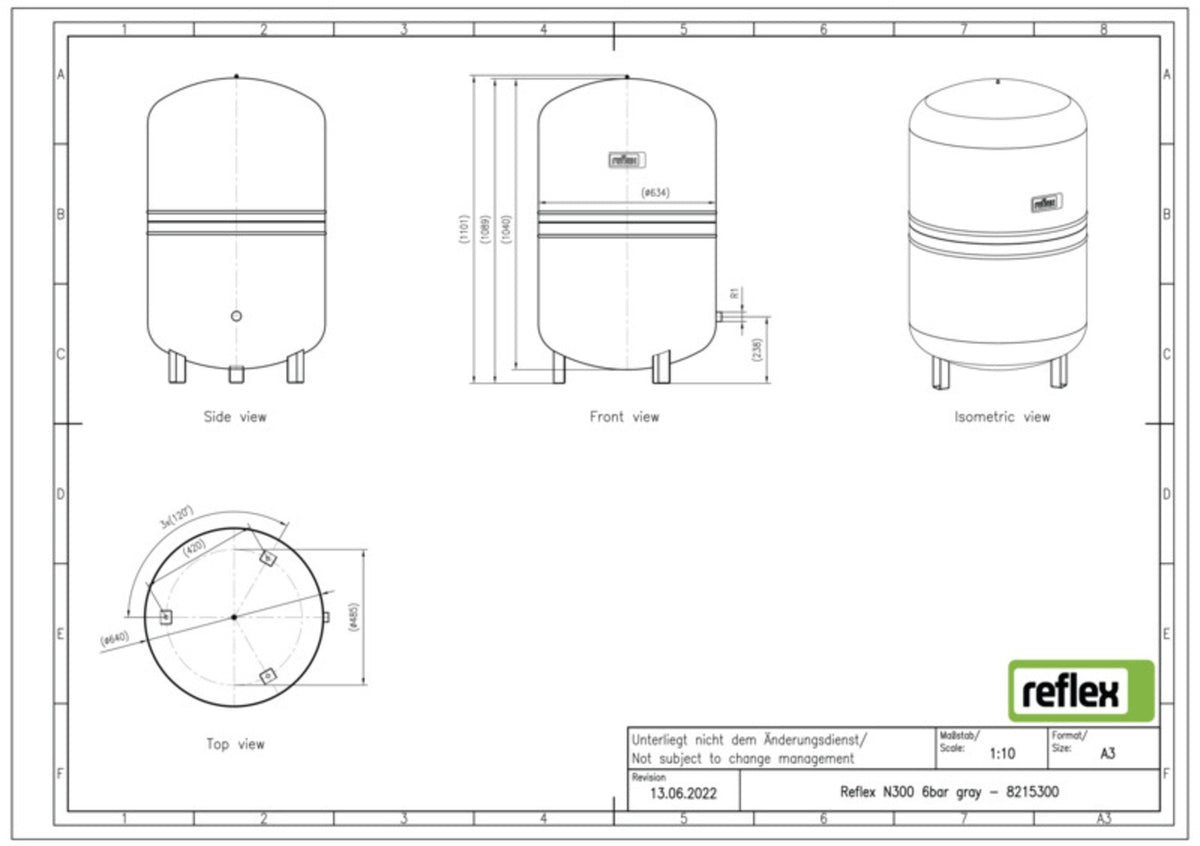

Technische Daten
| Marke: | REFLEX |
| Kategorie: | Ausdehnungsgefäß |
| Gewicht: | 35,5 kg |
| Typ: | N 300 |
| Farbe: | grau |
| Höhe: | 1101 mm |
| Serie: | Reflex N |
| Volumen: | 300 l |
| Kippmaß: | 1156,00mm |
| Vordruck: | 1,5 bar |
| Anschluss: | Außengewinde (metrisch) |
| Durchmesser: | 634 mm |
| Gesamthöhe: | 1092 mm |
| Mit Füßen: | ja |
| Anschlussgröße: | 1″ |
| Hersteller-Serie: | Reflex N |
| Anwendungsbereich: | Heiz- und Kühlsysteme |
| Max. Arbeitsdruck: | 6,00bar |
| Betriebstemperatur: | 70 °C |
| max. Betriebsdruck: | 6 bar |
| Max. Glykol-Mischung: | 50,00% |
| Platzierung vertikal: | ja |
| Geeignet für Kühlen: | ja |
| Werkstoff Membran/Balg: | SBR |
| Geeignet für Zentralheizung: | ja |
| Mediumtemperatur (Dauerbetrieb): | -10,00, 70,00Grad Celsius |
| Nenndurchmesser Ausdehnungsanschluss: | 1 Zoll (25) |
| Rohraußendurchmesser Ausdehnungsanschluss: | 33,70mm |
| Maße (L x B x H): | 68 cm x 62 cm x 128 cm |
Technische Daten
| Marke: | REFLEX |
| Kategorie: | Ausdehnungsgefäß |
| Gewicht: | 42,5 kg |
| Typ: | N 400 |
| Farbe: | grau |
| Höhe: | 1093 mm |
| Serie: | Reflex N |
| Volumen: | 400 l |
| Kippmaß: | 1163,00mm |
| Vordruck: | 1,5 bar |
| Anschluss: | Außengewinde (metrisch) |
| Durchmesser: | 740 mm |
| Gesamthöhe: | 1102 mm |
| Mit Füßen: | ja |
| Anschlussgröße: | 1″ |
| Hersteller-Serie: | Reflex N |
| Anwendungsbereich: | Heiz- und Kühlsysteme |
| Max. Arbeitsdruck: | 6,00bar |
| Betriebstemperatur: | 70 °C |
| max. Betriebsdruck: | 6 bar |
| Max. Glykol-Mischung: | 50,00% |
| Platzierung vertikal: | ja |
| Geeignet für Kühlen: | ja |
| Werkstoff Membran/Balg: | SBR |
| Geeignet für Zentralheizung: | ja |
| Mediumtemperatur (Dauerbetrieb): | -10,00, 70,00Grad Celsius |
| Nenndurchmesser Ausdehnungsanschluss: | 1 Zoll (25) |
| Rohraußendurchmesser Ausdehnungsanschluss: | 33,70mm |
| Maße (L x B x H): | 78 cm x 76 cm x 130 cm |

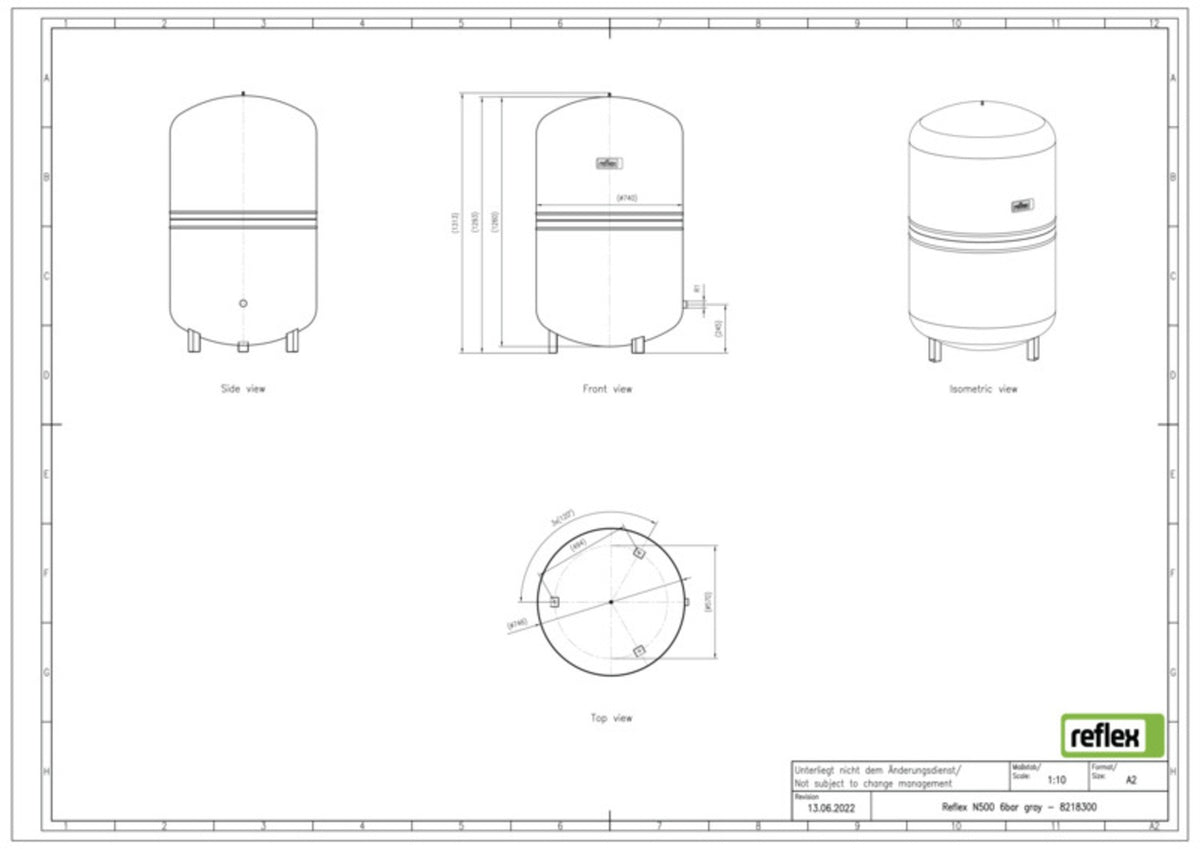

Technische Daten
| Marke: | REFLEX |
| Kategorie: | Ausdehnungsgefäß |
| Gewicht: | 84 kg |
| Typ: | N 500 |
| Farbe: | grau |
| Höhe: | 1313 mm |
| Serie: | Reflex N |
| Volumen: | 500 l |
| Kippmaß: | 1357,00mm |
| Vordruck: | 1,5 bar |
| Anschluss: | Außengewinde (metrisch) |
| Durchmesser: | 740 mm |
| Gesamthöhe: | 1321 mm |
| Mit Füßen: | ja |
| Anschlussgröße: | 1″ |
| Hersteller-Serie: | Reflex N |
| Anwendungsbereich: | Heiz- und Kühlsysteme |
| Max. Arbeitsdruck: | 6,00bar |
| Betriebstemperatur: | 70 °C |
| max. Betriebsdruck: | 6 bar |
| Max. Glykol-Mischung: | 50,00% |
| Platzierung vertikal: | ja |
| Geeignet für Kühlen: | ja |
| Werkstoff Membran/Balg: | SBR |
| Geeignet für Zentralheizung: | ja |
| Mediumtemperatur (Dauerbetrieb): | -10,00, 70,00Grad Celsius |
| Nenndurchmesser Ausdehnungsanschluss: | 1 Zoll (25) |
| Rohraußendurchmesser Ausdehnungsanschluss: | 33,70mm |
| Maße (L x B x H): | 120 cm x 80 cm x 151 cm |

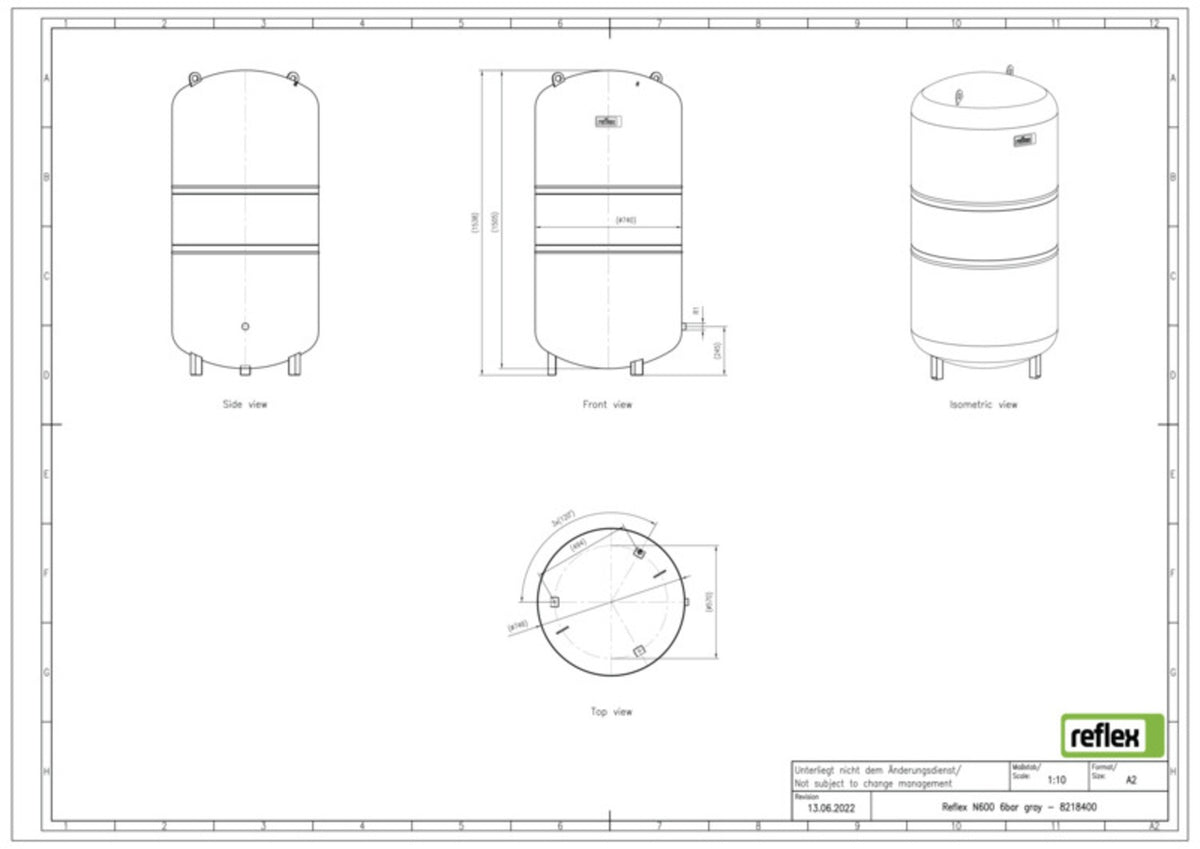

Technische Daten
| Marke: | REFLEX |
| Kategorie: | Ausdehnungsgefäß |
| Gewicht: | 91,5 kg |
| Typ: | N 600 |
| Farbe: | grau |
| Höhe: | 1538 mm |
| Serie: | Reflex N |
| Volumen: | 600 l |
| Kippmaß: | 1587,00mm |
| Vordruck: | 1,5 bar |
| Anschluss: | Außengewinde (metrisch) |
| Durchmesser: | 740 mm |
| Gesamthöhe: | 1531 mm |
| Mit Füßen: | ja |
| Anschlussgröße: | 1″ |
| Hersteller-Serie: | Reflex N |
| Anwendungsbereich: | Heiz- und Kühlsysteme |
| Max. Arbeitsdruck: | 6,00bar |
| Betriebstemperatur: | 70 °C |
| max. Betriebsdruck: | 6 bar |
| Max. Glykol-Mischung: | 50,00% |
| Platzierung vertikal: | ja |
| Geeignet für Kühlen: | ja |
| Werkstoff Membran/Balg: | SBR |
| Geeignet für Zentralheizung: | ja |
| Mediumtemperatur (Dauerbetrieb): | -10,00, 70,00Grad Celsius |
| Nenndurchmesser Ausdehnungsanschluss: | 1 Zoll (25) |
| Rohraußendurchmesser Ausdehnungsanschluss: | 33,70mm |
| Maße (L x B x H): | 120 cm x 80 cm x 187 cm |

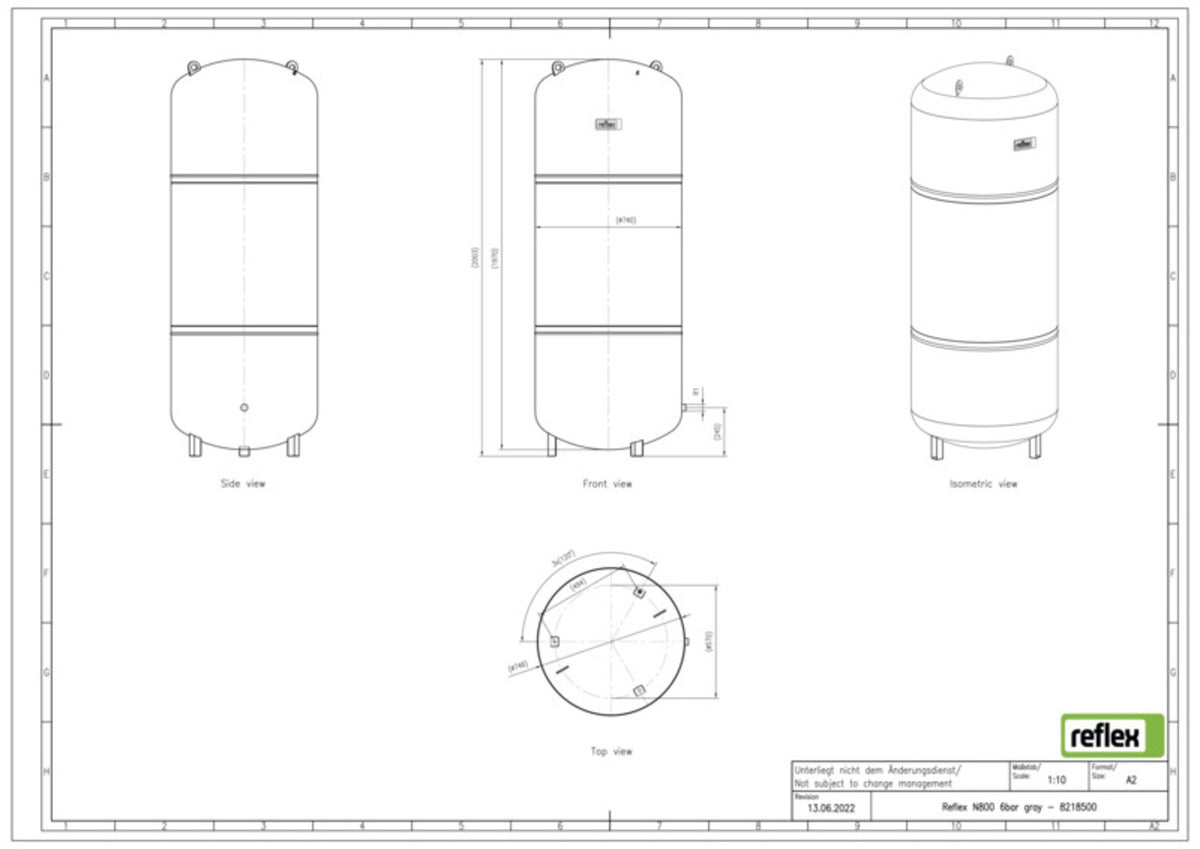

Technische Daten
| Marke: | REFLEX |
| Kategorie: | Ausdehnungsgefäß |
| Gewicht: | 10 kg |
| Typ: | N 800 |
| Farbe: | grau |
| Höhe: | 2003 mm |
| Serie: | Reflex N |
| Volumen: | 800 l |
| Kippmaß: | 2033,00mm |
| Vordruck: | 1,5 bar |
| Anschluss: | Außengewinde (metrisch) |
| Durchmesser: | 740 mm |
| Gesamthöhe: | 1996 mm |
| Mit Füßen: | ja |
| Anschlussgröße: | 1″ |
| Hersteller-Serie: | Reflex N |
| Anwendungsbereich: | Heiz- und Kühlsysteme |
| Max. Arbeitsdruck: | 6,00bar |
| Betriebstemperatur: | 70 °C |
| max. Betriebsdruck: | 6 bar |
| Max. Glykol-Mischung: | 50,00% |
| Platzierung vertikal: | ja |
| Geeignet für Kühlen: | ja |
| Werkstoff Membran/Balg: | SBR |
| Geeignet für Zentralheizung: | ja |
| Mediumtemperatur (Dauerbetrieb): | -10,00, 70,00Grad Celsius |
| Nenndurchmesser Ausdehnungsanschluss: | 1 Zoll (25) |
| Rohraußendurchmesser Ausdehnungsanschluss: | 33,70mm |
| Maße (L x B x H): | 78 cm x 77 cm x 200 cm |
Sicher einkaufen auf Tools.de
Sichere Zahlungsmethoden, Raten- und Kauf auf Rechnung. Preisangaben inkl. MwSt. zzgl. Versand. Je nach Lieferadresse kann die Mehrwertsteuer an der Kasse variieren.
