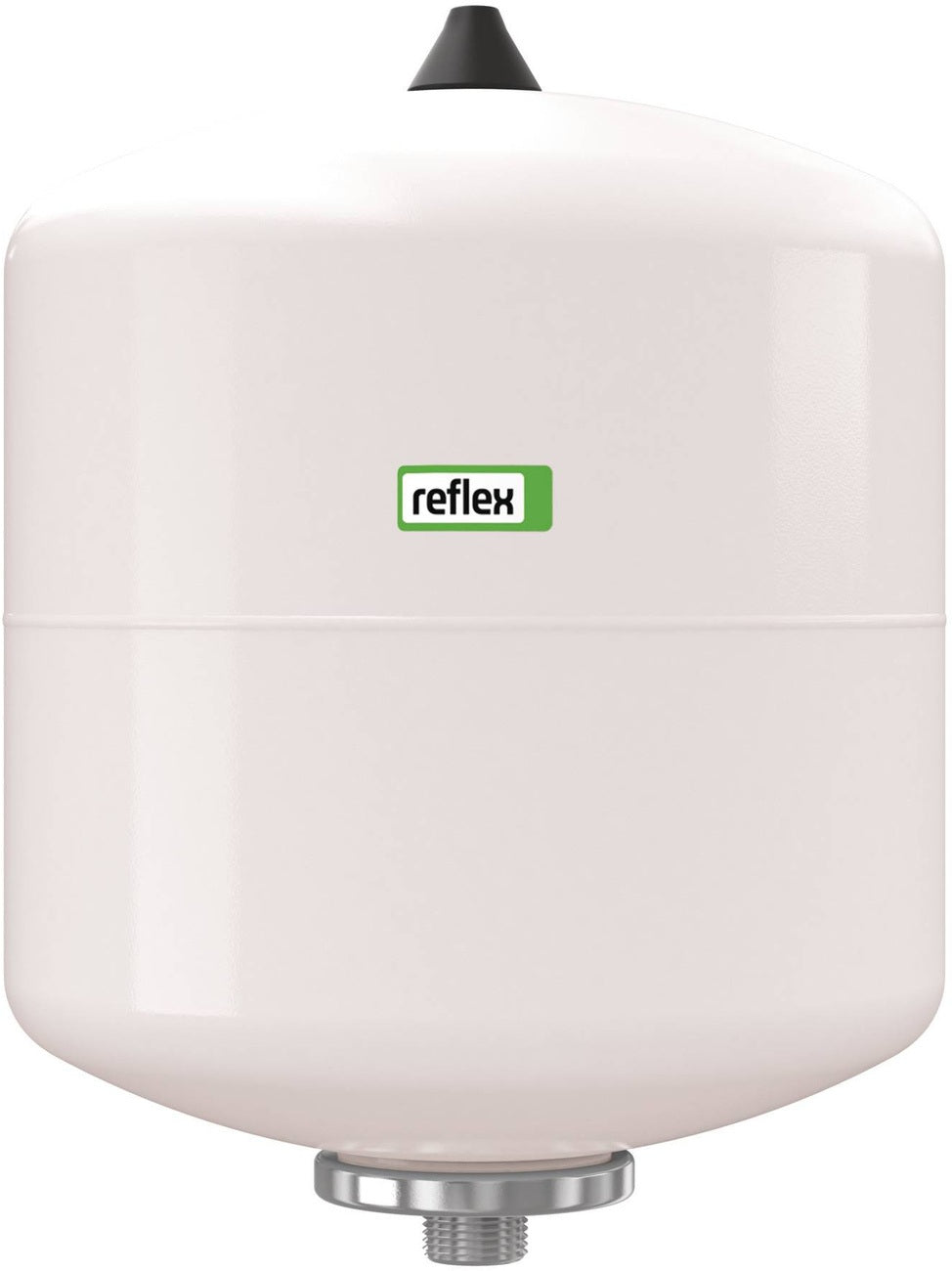

Das Membran-Druckausdehnungsgefäß Reflex S von Reflex Winkelmann GmbH ist die zuverlässige Lösung für geschlossene Solar-, Heiz- und Kühlwassersysteme. Es ist nach DIN EN 13831 konstruiert und gemäß Druckgeräterichtlinie 2014/68/EU zugelassen. Die Ausführung überzeugt mit einer robusten Epoxidharzbeschichtung und einer Butylkautschuk-Membran (IIR), die für Frostschutzmittelzusätze von 25 bis 50 % geeignet ist. Das Gefäß ist für den vertikalen Einbau konzipiert und verfügt über Gewindeanschlüsse. Je nach Baugröße sind Befestigungslaschen oder Füße vorhanden. Es ist in mehreren Ausführungen erhältlich, sodass für verschiedene Anforderungen die passende Variante gewählt werden kann. Die maximale zulässige Systemtemperatur liegt bei 120 °C, die maximale Betriebstemperatur bei 70 °C. Die Platzierung erfolgt vertikal. Bitte beachten Sie die Bewilligungspflicht gemäß Schweizer Richtlinie SWKI HE301-01 und SVTI bei (PSV * VN <= 3.000 bar * Liter).
Eigenschaften und Vorteile:
- Für geschlossene Solar-, Heiz- und Kühlwassersysteme geeignet
- Konstruktion und Fertigung nach DIN EN 13831
- Zulassung gemäß Druckgeräterichtlinie 2014/68/EU
- Epoxidharzbeschichtung für dauerhaften Schutz
- Butylkautschuk-Membran (IIR) – beständig gegen Frostschutzmittel
- Maximaler Glykolanteil im Medium: 50 %
- Maximaler Arbeitsdruck: 10 bar
- Vertikale Montage möglich
Zusätzliche Features:
Das Membran-Druckausdehnungsgefäß ist in verschiedenen Ausführungen erhältlich, die sich in Typ, Volumen und Durchmesser unterscheiden. Je nach Variante sind Befestigungslaschen oder Füße vorhanden. Die Gewindeanschlüsse ermöglichen eine einfache Installation. Bitte beachten Sie die Bewilligungspflicht gemäß Schweizer Richtlinie SWKI HE301-01 und SVTI bei (PSV * VN <= 3.000 bar * Liter).
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Reflex für Solar-, Heiz- und Kühlsysteme
Herstellerinformationen:
Technische Daten
| Marke: | REFLEX |
| Kategorie: | Ausdehnungsgefäß |
| Gewicht: | 3,28 - 5,6 kg |
| Typ: | S 18 / S 33 |
| bar: | 10 |
| Farbe: | weiß |
| Höhe: | 414 - 458 mm |
| Serie: | Reflex S |
| Volumen: | 18 - 33 l |
| Kippmaß: | 415 - 458 mm |
| Vordruck: | 1,5 bar |
| Anschluss: | Außengewinde (metrisch) |
| Durchmesser: | 280 - 354 mm |
| Gesamthöhe: | 409 - 455 mm |
| Anschlussgröße: | 3/4″ |
| Hersteller-Serie: | Reflex S |
| Anwendungsbereich: | Solar-, Heiz- und Kühlsyteme |
| Max. Arbeitsdruck: | 10,00bar |
| Betriebstemperatur: | 120/70 °C |
| max. Betriebsdruck: | 10 bar |
| Max. Glykol-Mischung: | 50,00% |
| Platzierung vertikal: | ja |
| Geeignet für Kühlen: | ja |
| Werkstoff Membran/Balg: | Butylkautschuk IIR |
| Geeignet für Zentralheizung: | ja |
| Mediumtemperatur (Dauerbetrieb): | -10,00, 70,00Grad Celsius |
| Nenndurchmesser Ausdehnungsanschluss: | 3/4 Zoll (20) |
| Rohraußendurchmesser Ausdehnungsanschluss: | 26,90mm |
| Maße (L x B x H): | 45 - 48,5 cm x 29 - 37 cm x 29 - 36,5 cm |

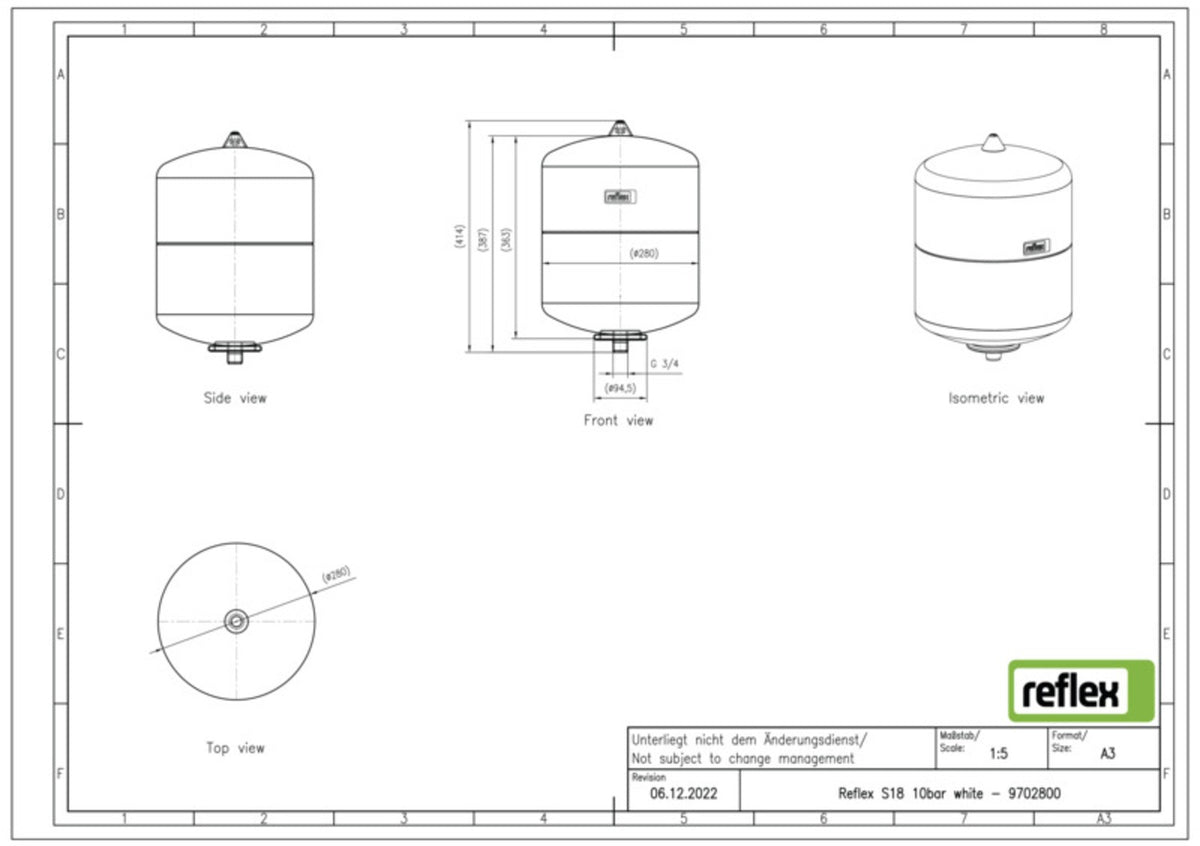

Technische Daten
| Marke: | REFLEX |
| Kategorie: | Ausdehnungsgefäß |
| Gewicht: | 3,28 kg |
| Typ: | S 18 |
| bar: | 10 |
| Farbe: | weiß |
| Höhe: | 414 mm |
| Serie: | Reflex S |
| Volumen: | 18 l |
| Kippmaß: | 415,00mm |
| Vordruck: | 1,5 bar |
| Anschluss: | Außengewinde (metrisch) |
| Durchmesser: | 280 mm |
| Gesamthöhe: | 409 mm |
| Anschlussgröße: | 3/4″ |
| Hersteller-Serie: | Reflex S |
| Anwendungsbereich: | Solar-, Heiz- und Kühlsyteme |
| Max. Arbeitsdruck: | 10,00bar |
| Betriebstemperatur: | 120/70 °C |
| max. Betriebsdruck: | 10 bar |
| Max. Glykol-Mischung: | 50,00% |
| Platzierung vertikal: | ja |
| Geeignet für Kühlen: | ja |
| Werkstoff Membran/Balg: | Butylkautschuk IIR |
| Geeignet für Zentralheizung: | ja |
| Mediumtemperatur (Dauerbetrieb): | -10,00, 70,00Grad Celsius |
| Nenndurchmesser Ausdehnungsanschluss: | 3/4 Zoll (20) |
| Rohraußendurchmesser Ausdehnungsanschluss: | 26,90mm |
| Maße (L x B x H): | 45 cm x 29 cm x 29 cm |

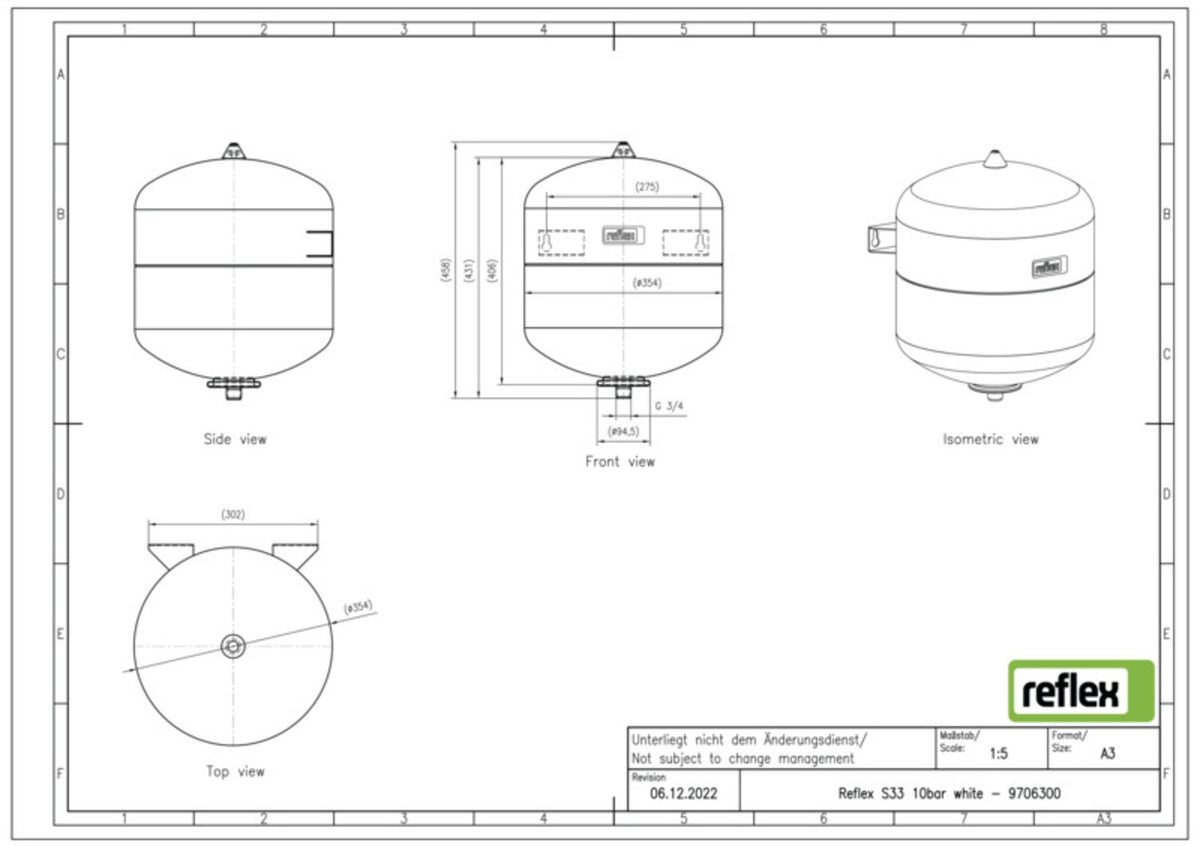

Technische Daten
| Marke: | REFLEX |
| Kategorie: | Ausdehnungsgefäß |
| Gewicht: | 5,6 kg |
| Typ: | S 33 |
| bar: | 10 |
| Farbe: | weiß |
| Höhe: | 458 mm |
| Serie: | Reflex S |
| Volumen: | 33 l |
| Kippmaß: | 458,00mm |
| Vordruck: | 1,5 bar |
| Anschluss: | Außengewinde (metrisch) |
| Durchmesser: | 354 mm |
| Gesamthöhe: | 455 mm |
| Anschlussgröße: | 3/4″ |
| Hersteller-Serie: | Reflex S |
| Anwendungsbereich: | Solar-, Heiz- und Kühlsyteme |
| Max. Arbeitsdruck: | 10,00bar |
| Betriebstemperatur: | 120/70 °C |
| max. Betriebsdruck: | 10 bar |
| Max. Glykol-Mischung: | 50,00% |
| Platzierung vertikal: | ja |
| Geeignet für Kühlen: | ja |
| Werkstoff Membran/Balg: | Butylkautschuk IIR |
| Geeignet für Zentralheizung: | ja |
| Mediumtemperatur (Dauerbetrieb): | -10,00, 70,00Grad Celsius |
| Nenndurchmesser Ausdehnungsanschluss: | 3/4 Zoll (20) |
| Rohraußendurchmesser Ausdehnungsanschluss: | 26,90mm |
| Maße (L x B x H): | 48,5 cm x 37 cm x 36,5 cm |
