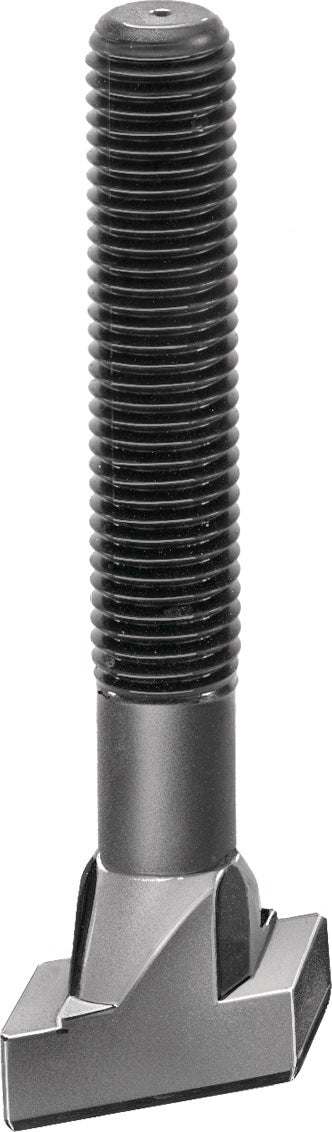

Die Rhombusschraube Nr. 797 von AMF ist eine hochwertige Spannschraube für T-Nuten, die durch ihre geschmiedete Ausführung und die gefräste T-Nutenführung überzeugt. Das gerollte Gewinde und die Vergütung auf die Festigkeitsklasse 8.8 sorgen für eine hohe Belastbarkeit im täglichen Einsatz. Durch die verringerte Auflagefläche in der T-Nut ist die Belastbarkeit geringer als bei vergleichbaren Größen nach DIN 787. Die Spannschraube wird nachträglich, auf einem bereits eingerichteten Maschinentisch, von oben in die T-Nut eingesetzt – das erleichtert die Handhabung und spart Zeit bei der Umrüstung. Die Rhombusschraube ist in mehreren Ausführungen erhältlich und eignet sich ideal für die Werkstückspannung auf Maschinentischen. Sie ist ein zuverlässiges Zubehör für die Spanntechnik und überzeugt durch ihre robuste Verarbeitung und Präzision.
Eigenschaften und Vorteile:
- Geschmiedete Ausführung für hohe Stabilität
- Gefräste T-Nutenführung für präzisen Sitz
- Gerolltes Gewinde für gleichmäßige Kraftübertragung
- Vergütet auf Festigkeitsklasse 8.8
- Einfaches nachträgliches Einsetzen von oben in die T-Nut
- Ideal für bereits eingerichtete Maschinentische
- In verschiedenen Ausführungen erhältlich
Zusätzliche Features:
Die Rhombusschraube Nr. 797 ist Teil der umfangreichen Spanntechnik-Serie von AMF. Sie wird einzeln geliefert und ist in verschiedenen Ausführungen erhältlich, die je nach T-Nut, Gewinde und Länge gewählt werden können. Bitte beachten Sie, dass die Belastbarkeit aufgrund der verringerten Auflagefläche in der T-Nut geringer ist als bei vergleichbaren Größen nach DIN 787.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Rhombusschraube Nr.797 Güte 8.8 AMF
Herstellerinformationen:

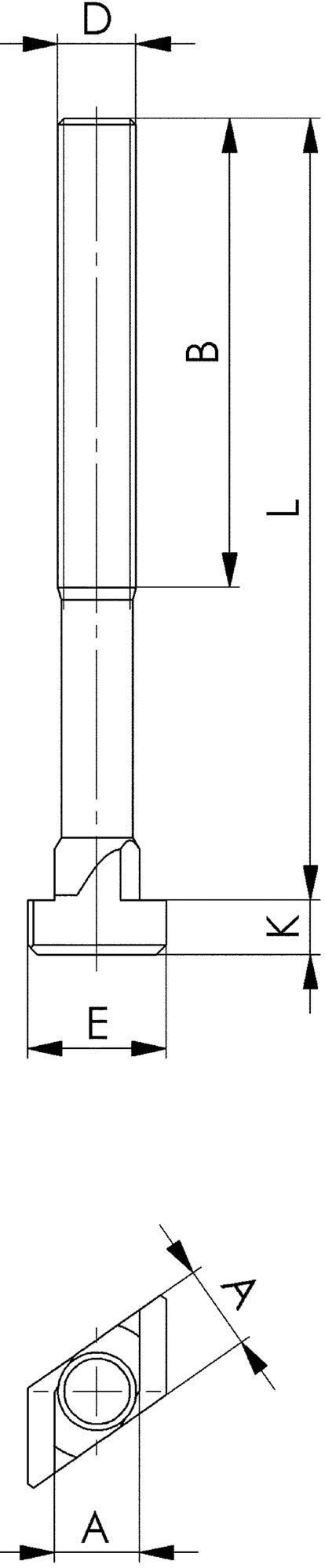

Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,06 - 0,995 kg |
| A: | 13,7 - 27,7 mm |
| B: | 35 - 150 mm |
| D: | M12 / M16 / M20 / M24 |
| E: | 22 - 44 mm |
| K: | 8 - 18 mm |
| L: | 50 - 250 mm |
| T-Nut: | 14 - 28 mm |
| Länge: | 50 - 250 mm |
| Gewinde: | M12 / M16 / M20 / M24 |
| Qualität: | Güteklasse 8.8 |
| Maße (L x B x H): | 60 mm / 90 mm / 13,5 cm / 74 mm / 11 cm / 17,5 cm / 10,3 cm / 13,7 cm u. a. x 35 - 78 mm x 15 - 42 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,06 kg |
| A: | 13,7mm |
| B: | 35mm |
| D: | M12 |
| E: | 22mm |
| K: | 8mm |
| L: | 50mm |
| T-Nut: | 14 mm |
| Länge: | 50 mm |
| Gewinde: | M12 |
| Qualität: | Güteklasse 8.8 |
| Maße (L x B x H): | 60 mm x 35 mm x 20 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,08 kg |
| A: | 13,7mm |
| B: | 55mm |
| D: | M12 |
| E: | 22mm |
| K: | 8mm |
| L: | 80mm |
| T-Nut: | 14 mm |
| Länge: | 80 mm |
| Gewinde: | M12 |
| Qualität: | Güteklasse 8.8 |
| Maße (L x B x H): | 90 mm x 35 mm x 18 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,115 kg |
| A: | 13,7mm |
| B: | 75mm |
| D: | M12 |
| E: | 22mm |
| K: | 8mm |
| L: | 125mm |
| T-Nut: | 14 mm |
| Länge: | 125 mm |
| Gewinde: | M12 |
| Qualität: | Güteklasse 8.8 |
| Maße (L x B x H): | 13,5 cm x 35 mm x 15 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,14 kg |
| A: | 17,7mm |
| B: | 45mm |
| D: | M16 |
| E: | 28mm |
| K: | 10mm |
| L: | 63mm |
| T-Nut: | 18 mm |
| Länge: | 63 mm |
| Gewinde: | M16 |
| Qualität: | Güteklasse 8.8 |
| Maße (L x B x H): | 74 mm x 47 mm x 16 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,19 kg |
| A: | 17,7mm |
| B: | 65mm |
| D: | M16 |
| E: | 28mm |
| K: | 10mm |
| L: | 100mm |
| T-Nut: | 18 mm |
| Länge: | 100 mm |
| Gewinde: | M16 |
| Qualität: | Güteklasse 8.8 |
| Maße (L x B x H): | 11 cm x 45 mm x 15 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,37 kg |
| A: | 17,7mm |
| B: | 100mm |
| D: | M16 |
| E: | 28mm |
| K: | 10mm |
| L: | 160mm |
| T-Nut: | 18 mm |
| Länge: | 160 mm |
| Gewinde: | M16 |
| Qualität: | Güteklasse 8.8 |
| Maße (L x B x H): | 17,5 cm x 50 mm x 25 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,286 kg |
| A: | 21,7mm |
| B: | 55mm |
| D: | M20 |
| E: | 35mm |
| K: | 14mm |
| L: | 80mm |
| T-Nut: | 22 mm |
| Länge: | 80 mm |
| Gewinde: | M20 |
| Qualität: | Güteklasse 8.8 |
| Maße (L x B x H): | 10,3 cm x 60 mm x 34 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,377 kg |
| A: | 21,7mm |
| B: | 85mm |
| D: | M20 |
| E: | 35mm |
| K: | 14mm |
| L: | 125mm |
| T-Nut: | 22 mm |
| Länge: | 125 mm |
| Gewinde: | M20 |
| Qualität: | Güteklasse 8.8 |
| Maße (L x B x H): | 13,7 cm x 78 mm x 42 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,526 kg |
| A: | 21,7mm |
| B: | 120mm |
| D: | M20 |
| E: | 35mm |
| K: | 14mm |
| L: | 200mm |
| T-Nut: | 22 mm |
| Länge: | 200 mm |
| Gewinde: | M20 |
| Qualität: | Güteklasse 8.8 |
| Maße (L x B x H): | 21,3 cm x 57 mm x 22 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,208 kg |
| A: | 27,7mm |
| B: | 85mm |
| D: | M24 |
| E: | 44mm |
| K: | 18mm |
| L: | 125mm |
| T-Nut: | 28 mm |
| Länge: | 125 mm |
| Gewinde: | M24 |
| Qualität: | Güteklasse 8.8 |
| Maße (L x B x H): | 14,5 cm x 70 mm x 27 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | T-Nutenschrauben, -steine und Muttern |
| Gewicht: | 0,995 kg |
| A: | 27,7mm |
| B: | 150mm |
| D: | M24 |
| E: | 44mm |
| K: | 18mm |
| L: | 250mm |
| T-Nut: | 28 mm |
| Länge: | 250 mm |
| Gewinde: | M24 |
| Qualität: | Güteklasse 8.8 |
| Maße (L x B x H): | 26,9 cm x 70 mm x 27 mm |
