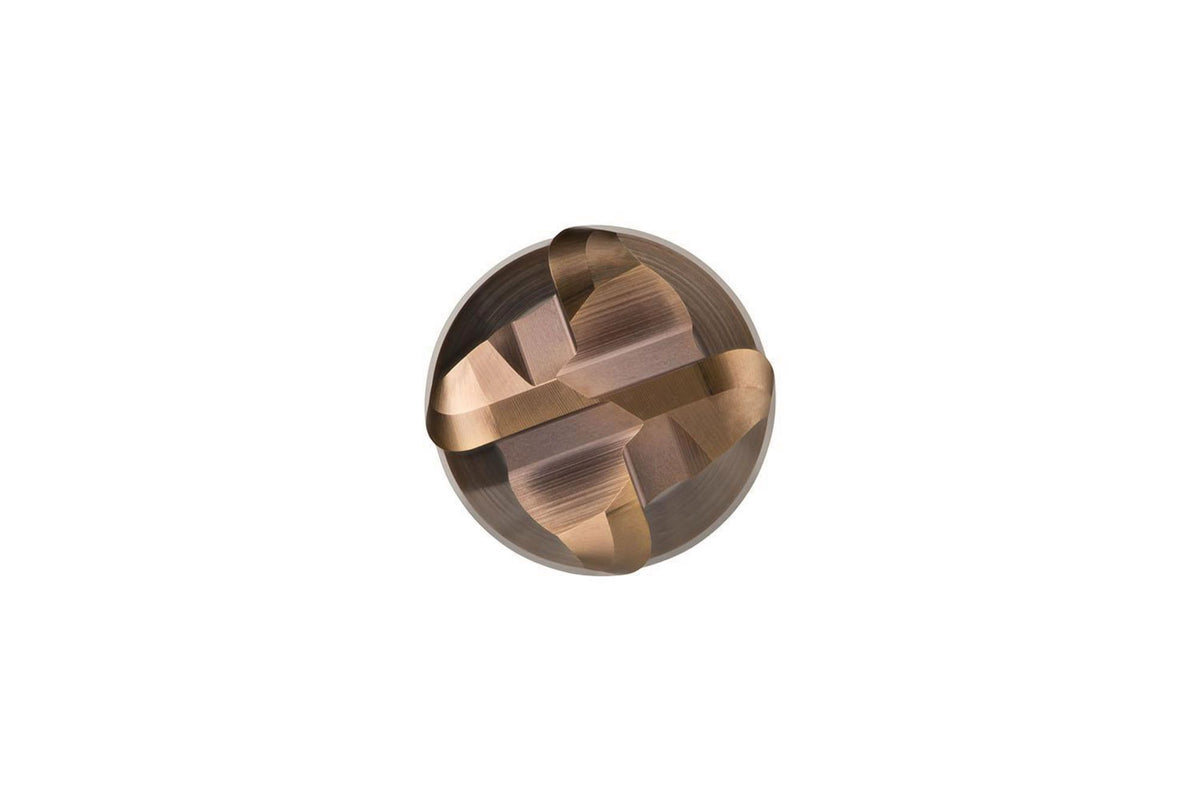

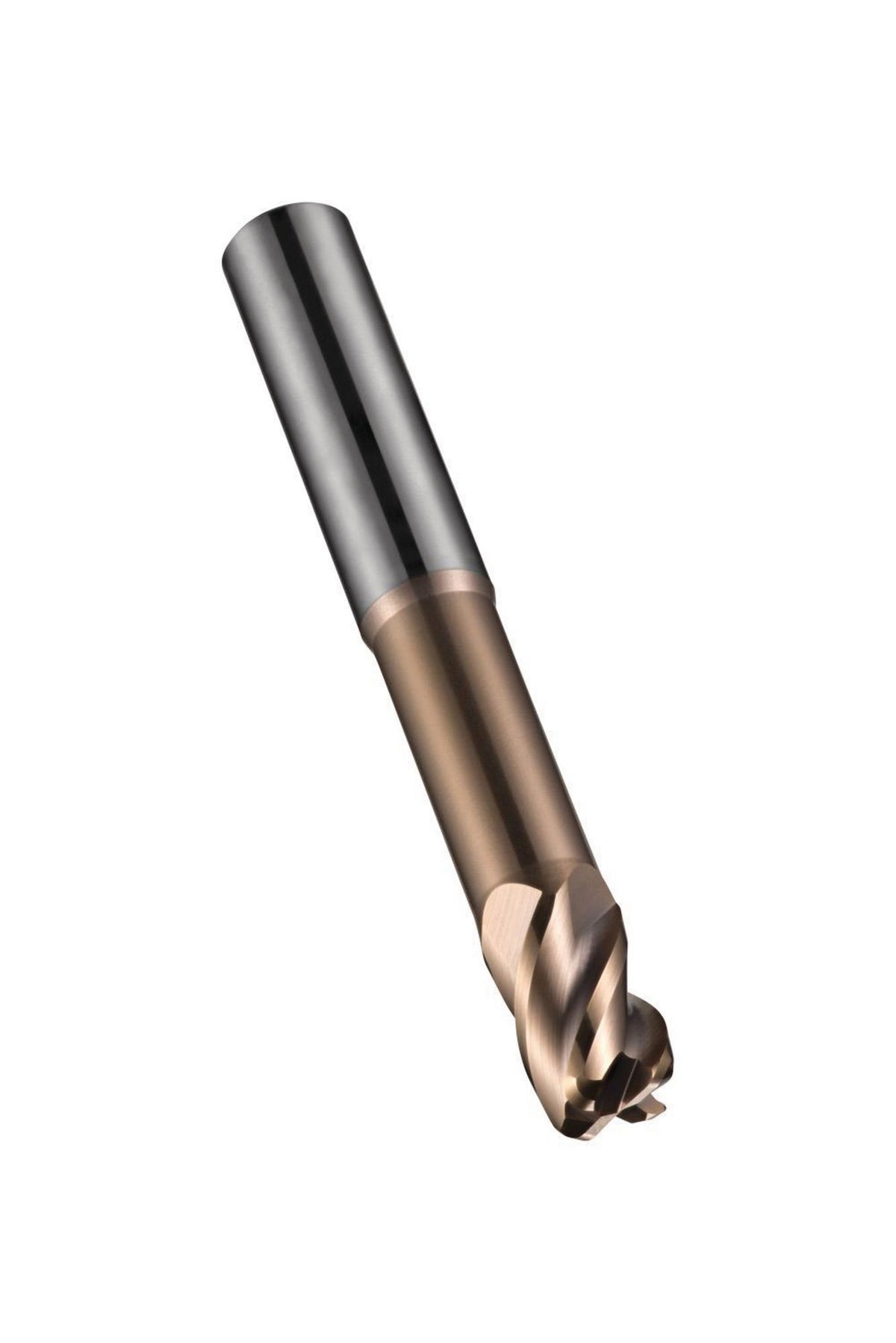

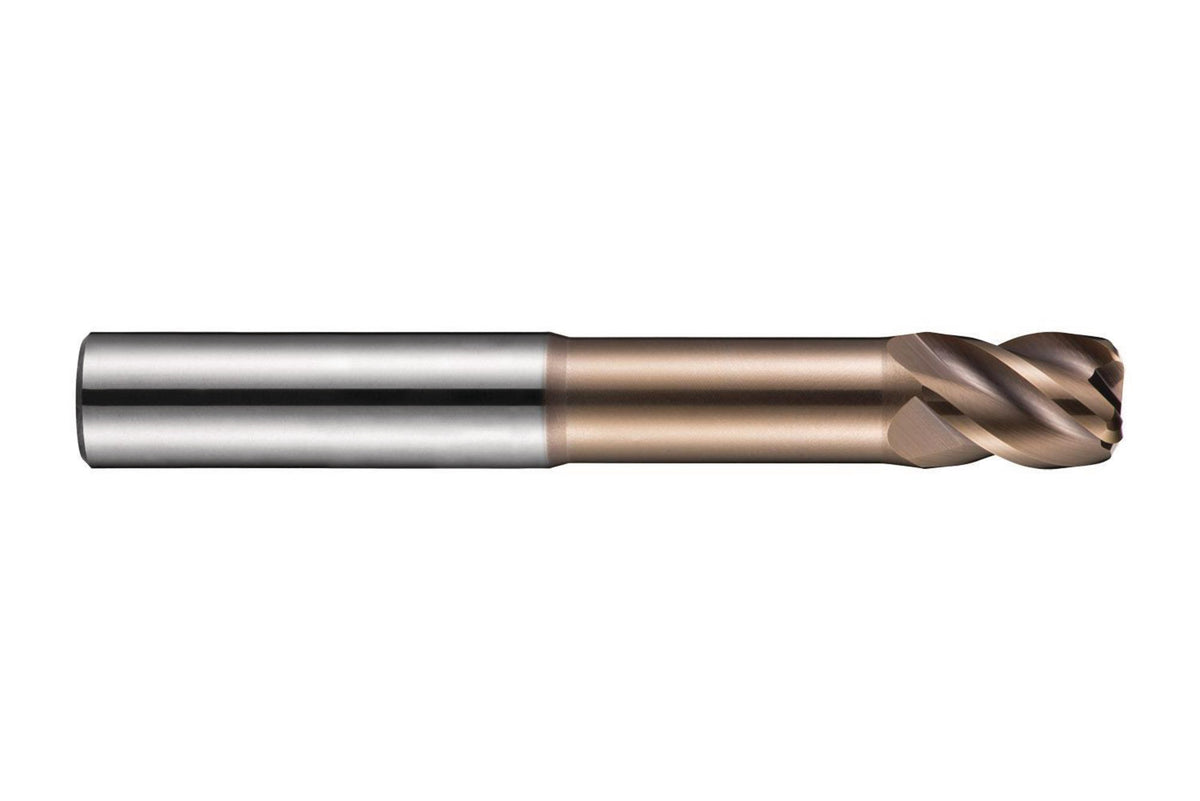

Der Schaftfräser S524 von DORMER ist ein extra kurzer Radiusfräser mit vier Schneiden, der für anspruchsvolle Zerspanungsaufgaben in gehärteten Materialien entwickelt wurde. Ausgestattet mit einem Zylinderschaft nach DIN 6535-HA und einer TiSiN-Beschichtung, bietet er dank 40° Drallwinkel und -6° Spanwinkel optimale Bedingungen für Schulterfräsen, Tauchfräsen, progressives Eintauchfräsen, Rampenfräsen und Helikalfräsen. Der Halsfreischliff ermöglicht eine erreichbare Länge von 40 mm, während die Schnittlänge je nach Ausführung variiert. Der Fräser ist in mehreren Ausführungen hinsichtlich Nenn-Ø, Radius und Schneidenlänge erhältlich. Die h6-Schafttoleranz sorgt für eine präzise Aufnahme, die h9-Nenn-Ø-Toleranz für maßhaltige Ergebnisse. Gefertigt aus VHM (Vollhartmetall) und gemäß DORMER-Standard, ist dieses Werkzeug die ideale Wahl für professionelle Anwender, die Wert auf Präzision und Standzeit legen. Im Lieferumfang enthalten ist ein Fräser.
Eigenschaften und Vorteile:
- Extra kurzer Radiusfräser mit 4 Schneiden für hohe Zerspanungsleistung
- VHM-Vollhartmetall mit TiSiN-Beschichtung für erhöhte Verschleißfestigkeit
- 40° Drallwinkel und -6° Spanwinkel für optimale Spanabfuhr
- Geeignet für Schulter-, Tauch-, progressives Eintauch-, Rampen- und Helikalfräsen
- Halsfreischliff für eine erreichbare Länge von 40 mm
- DIN 6535-HA Zylinderschaft mit h6-Toleranz für präzise Spannung
- Nenn-Ø-Toleranz h9 für maßhaltige Bearbeitung
- In verschiedenen Ausführungen erhältlich, um unterschiedliche Anforderungen zu erfüllen
Zusätzliche Features:
Im Lieferumfang enthalten: 1 Stück Schaftfräser S524 von DORMER. Weitere technische Eigenschaften: Schafttoleranz h6, Drallwinkel 40°.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
DORMER Schaftfräser S524
Herstellerinformationen:
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 0,3 - 3 |
| Nenn-Ø: | 3 - 16 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 6 - 16 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 2,8 - 15 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 75 - 125 |
| Schneidstoff: | HM |
| Einsatzlänge: | 30 - 85 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 5 - 22 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 0.5 |
| Nenn-Ø: | 10 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 10 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 9.2 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 75 |
| Schneidstoff: | HM |
| Einsatzlänge: | 40 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 14 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 1 |
| Nenn-Ø: | 10 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 10 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 9.2 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 75 |
| Schneidstoff: | HM |
| Einsatzlänge: | 40 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 14 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 2 |
| Nenn-Ø: | 10 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 10 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 9.2 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 75 |
| Schneidstoff: | HM |
| Einsatzlänge: | 40 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 14 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 0.5 |
| Nenn-Ø: | 12 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 12 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 11 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 100 |
| Schneidstoff: | HM |
| Einsatzlänge: | 60 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 16 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 1 |
| Nenn-Ø: | 12 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 12 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 11 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 100 |
| Schneidstoff: | HM |
| Einsatzlänge: | 60 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 16 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 2 |
| Nenn-Ø: | 12 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 12 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 11 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 100 |
| Schneidstoff: | HM |
| Einsatzlänge: | 60 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 16 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 0.5 |
| Nenn-Ø: | 16 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 16 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 15 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 125 |
| Schneidstoff: | HM |
| Einsatzlänge: | 85 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 22 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 1 |
| Nenn-Ø: | 16 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 16 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 15 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 125 |
| Schneidstoff: | HM |
| Einsatzlänge: | 85 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 22 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 2 |
| Nenn-Ø: | 16 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 16 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 15 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 125 |
| Schneidstoff: | HM |
| Einsatzlänge: | 85 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 22 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 3 |
| Nenn-Ø: | 16 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 16 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 15 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 125 |
| Schneidstoff: | HM |
| Einsatzlänge: | 85 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 22 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 0.3 |
| Nenn-Ø: | 3 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 6 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 2.8 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 75 |
| Schneidstoff: | HM |
| Einsatzlänge: | 30 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 5 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 0.3 |
| Nenn-Ø: | 4 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 6 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 3.7 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 75 |
| Schneidstoff: | HM |
| Einsatzlänge: | 32 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 8 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 0.5 |
| Nenn-Ø: | 4 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 6 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 3.7 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 75 |
| Schneidstoff: | HM |
| Einsatzlänge: | 32 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 8 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 0.3 |
| Nenn-Ø: | 5 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 6 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 4.6 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 75 |
| Schneidstoff: | HM |
| Einsatzlänge: | 32 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 9 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 0.5 |
| Nenn-Ø: | 5 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 6 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 4.6 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 75 |
| Schneidstoff: | HM |
| Einsatzlänge: | 32 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 9 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 0.3 |
| Nenn-Ø: | 6 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 6 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 5.5 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 75 |
| Schneidstoff: | HM |
| Einsatzlänge: | 40 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 10 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 0.5 |
| Nenn-Ø: | 6 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 6 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 5.5 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 75 |
| Schneidstoff: | HM |
| Einsatzlänge: | 40 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 10 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 1 |
| Nenn-Ø: | 6 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 6 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 5.5 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 75 |
| Schneidstoff: | HM |
| Einsatzlänge: | 40 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 10 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 0.3 |
| Nenn-Ø: | 8 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 8 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 7.4 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 75 |
| Schneidstoff: | HM |
| Einsatzlänge: | 40 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 12 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 0.5 |
| Nenn-Ø: | 8 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 8 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 7.4 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 75 |
| Schneidstoff: | HM |
| Einsatzlänge: | 40 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 12 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Technische Daten
| Marke: | DORMER |
| Kategorie: | Schaftfräser |
| Typ: | N |
| Norm: | DORMER |
| Modell: | S524 |
| Radius: | 1 |
| Nenn-Ø: | 8 |
| Baulänge: | extra kurz |
| Schaft-Ø: | 8 |
| Spanwinkel: | -6 ° |
| Drallwinkel: | 40 |
| Freischliff: | 7.4 mm |
| Beschichtung: | TiSiN-beschichtet |
| Gesamtlänge: | 75 |
| Schneidstoff: | HM |
| Einsatzlänge: | 40 |
| Schafttoleranz: | h6 |
| Schneidenanzahl: | 4 |
| Schneidenlänge: | 12 |
| Nenn-Ø-Toleranz: | h9 |
| Schaftausführung: | DIN 6535-HA |
Sicher einkaufen auf Tools.de
Sichere Zahlungsmethoden, Raten- und Kauf auf Rechnung. Preisangaben inkl. MwSt. zzgl. Versand. Je nach Lieferadresse kann die Mehrwertsteuer an der Kasse variieren.
