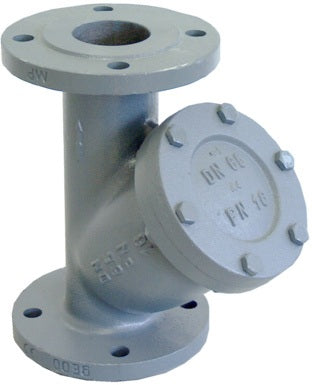

OVENTROP Schmutzfänger PN 16 Grauguss, Rundflansch
Warum bei Tools.de kaufen?
Originalware aus offiziellen Bezugsquellen
Direkt vom Hersteller oder offiziellen Distributor – keine Grauimporte.
Deutscher Standort mit eigenem Lager & Testgelände
Viele Produkte schnell verfügbar und vor Ort erlebbar.
600 m² Showroom für Maschinen & Werkzeug
Vor Ort ansehen, vergleichen und fachkundig beraten lassen.
Eigene Reparaturwerkstatt & Fachtechniker
Persönliche Hilfe auch nach dem Kauf – auch telefonisch.
Der Schmutzfänger PN 16 Grauguss von OVENTROP ist eine zuverlässige Armatur zum Schutz von Rohrleitungssystemen vor Verunreinigungen. Er eignet sich für nicht aggressive Flüssigkeiten im Temperaturbereich von -10 °C bis 120 °C. Das Gehäuse und der Deckel bestehen aus robustem Grauguss EN-GJL-250 (GG 25), der Siebeinsatz aus rostfreiem Stahl. Die asbestfreie Dichtung eine sichere Abdichtung. Mit Flanschanschluss nach EN 1092-2 und der Druckstufe PN 16 ist der Schmutzfänger für vielfältige Anwendungen in Heizungs- und Rohrleitungssystemen geeignet. Die Maschenweite des Filterelements beträgt 1,0 mm und sorgt für eine effektive Filterung. Der Deckel ist mit Gewindeschrauben befestigt, was eine einfache Wartung ermöglicht. Der Schmutzfänger ist in mehreren Ausführungen erhältlich, sodass für jede Anforderung die passende Variante gewählt werden kann.
Eigenschaften und Vorteile:
- Gehäuse und Deckel aus Grauguss EN-GJL-250 (GG 25) für hohe Stabilität
- Siebeinsatz aus rostfreiem Stahl mit 1,0 mm Maschenweite
- Flanschanschluss nach EN 1092-2, Druckstufe PN 16
- Für nicht aggressive Flüssigkeiten von -10 °C bis 120 °C
- Asbestfreie Dichtung für sicheren Betrieb
- Deckel mit Gewindeschrauben befestigt – einfache Wartung
- In verschiedenen Ausführungen und Größen erhältlich
Zusätzliche Features:
Der Lieferumfang umfasst einen Schmutzfänger in der gewählten Ausführung. Die Auswahl der passenden Variante erfolgt über die Produktseite. Bei Bedarf kann der Siebeinsatz zur Reinigung entnommen werden.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
OVENTROP Schmutzfänger PN 16 Grauguss, Rundflansch
Herstellerinformationen:
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Schmutzfänger |
| Gewicht: | 0,3 - 1020 kg |
| Anschluss: | Flansch |
| Ausführung: | DN 15 / DN 25 / DN 32 / DN 40 / DN 50 / DN 65 / DN 80 / DN 100 u. a. |
| Mit Kupplung: | ja |
| Norm Flansch: | DIN |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Gaszulassung QA: | Nein |
| Mit Dauermagnet: | Nein |
| Nenndurchmesser: | DN 15 / DN 25 / DN 32 / DN 40 / DN 50 / DN 65 / DN 80 / DN 100 u. a. |
| Hersteller-Serie: | Schmutzfänger |
| KIWA-Prüfsiegel: | Nein |
| Deckelbefestigung: | Gewindeschrauben |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Höhe Filtergehäuse: | 85 - 1160 mm |
| Material Filterelement: | rostfreier Stahl / Stahl |
| Werkstoff des Gehäuses: | Gusseisen |
| Maschenweite Filterelement: | 1 / 1.5mm / 2 / 3 |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | -10 - -4 |
| Maße (L x B x H): | 13,1 - 160 cm x 13 cm / 90 mm / 15,5 cm / 19 cm / 23 cm / 28,5 cm / 31 cm / 22,5 cm u. a. x 95 mm / 40 mm / 13,8 cm / 15,5 cm / 16,5 cm / 18,5 cm / 20 cm / 33,5 cm u. a. |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Schmutzfänger |
| Gewicht: | 2,699 kg |
| Anschluss: | Flansch |
| Ausführung: | DN 15 |
| Mit Kupplung: | ja |
| Norm Flansch: | DIN |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Gaszulassung QA: | Nein |
| Mit Dauermagnet: | Nein |
| Nenndurchmesser: | DN 15 |
| Hersteller-Serie: | Schmutzfänger |
| KIWA-Prüfsiegel: | Nein |
| Deckelbefestigung: | Gewindeschrauben |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Höhe Filtergehäuse: | 85mm |
| Material Filterelement: | rostfreier Stahl |
| Werkstoff des Gehäuses: | Gusseisen |
| Maschenweite Filterelement: | 1 |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | -10 |
| Maße (L x B x H): | 13,1 cm x 13 cm x 95 mm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Schmutzfänger |
| Gewicht: | 0,3 kg |
| Anschluss: | Flansch |
| Ausführung: | DN 25 |
| Mit Kupplung: | ja |
| Norm Flansch: | DIN |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Gaszulassung QA: | Nein |
| Mit Dauermagnet: | Nein |
| Nenndurchmesser: | DN 25 |
| Hersteller-Serie: | Schmutzfänger |
| KIWA-Prüfsiegel: | Nein |
| Deckelbefestigung: | Gewindeschrauben |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Höhe Filtergehäuse: | 95mm |
| Material Filterelement: | Stahl |
| Werkstoff des Gehäuses: | Gusseisen |
| Maschenweite Filterelement: | 1 |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | -10 |
| Maße (L x B x H): | 15,1 cm x 90 mm x 40 mm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Schmutzfänger |
| Gewicht: | 5,84 kg |
| Anschluss: | Flansch |
| Ausführung: | DN 32 |
| Mit Kupplung: | ja |
| Norm Flansch: | DIN |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Gaszulassung QA: | Nein |
| Mit Dauermagnet: | Nein |
| Nenndurchmesser: | DN 32 |
| Hersteller-Serie: | Schmutzfänger |
| KIWA-Prüfsiegel: | Nein |
| Deckelbefestigung: | Gewindeschrauben |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Höhe Filtergehäuse: | 105mm |
| Material Filterelement: | rostfreier Stahl |
| Werkstoff des Gehäuses: | Gusseisen |
| Maschenweite Filterelement: | 1 |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | -10 |
| Maße (L x B x H): | 17,6 cm x 15,5 cm x 13,8 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Schmutzfänger |
| Gewicht: | 7,18 kg |
| Anschluss: | Flansch |
| Ausführung: | DN 40 |
| Mit Kupplung: | ja |
| Norm Flansch: | DIN |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Gaszulassung QA: | Nein |
| Mit Dauermagnet: | Nein |
| Nenndurchmesser: | DN 40 |
| Hersteller-Serie: | Schmutzfänger |
| KIWA-Prüfsiegel: | Nein |
| Deckelbefestigung: | Gewindeschrauben |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Höhe Filtergehäuse: | 120mm |
| Material Filterelement: | rostfreier Stahl |
| Werkstoff des Gehäuses: | Gusseisen |
| Maschenweite Filterelement: | 1.5mm |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | -4 |
| Maße (L x B x H): | 20,1 cm x 19 cm x 15,5 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Schmutzfänger |
| Gewicht: | 9,86 kg |
| Anschluss: | Flansch |
| Ausführung: | DN 50 |
| Mit Kupplung: | ja |
| Norm Flansch: | DIN |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Gaszulassung QA: | Nein |
| Mit Dauermagnet: | Nein |
| Nenndurchmesser: | DN 50 |
| Hersteller-Serie: | Schmutzfänger |
| KIWA-Prüfsiegel: | Nein |
| Deckelbefestigung: | Gewindeschrauben |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Höhe Filtergehäuse: | 148mm |
| Material Filterelement: | rostfreier Stahl |
| Werkstoff des Gehäuses: | Gusseisen |
| Maschenweite Filterelement: | 1.5mm |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | -10 |
| Maße (L x B x H): | 23,5 cm x 23 cm x 16,5 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Schmutzfänger |
| Gewicht: | 16,206 kg |
| Anschluss: | Flansch |
| Ausführung: | DN 65 |
| Mit Kupplung: | ja |
| Norm Flansch: | DIN |
| Gaszulassung QA: | Nein |
| Mit Dauermagnet: | Nein |
| Nenndurchmesser: | DN 65 |
| Hersteller-Serie: | Schmutzfänger |
| KIWA-Prüfsiegel: | Nein |
| Deckelbefestigung: | Gewindeschrauben |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Höhe Filtergehäuse: | 193mm |
| Material Filterelement: | rostfreier Stahl |
| Werkstoff des Gehäuses: | Gusseisen |
| Maschenweite Filterelement: | 1.5mm |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | -10 |
| Maße (L x B x H): | 29 cm x 28,5 cm x 18,5 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Schmutzfänger |
| Gewicht: | 19,069 kg |
| Anschluss: | Flansch |
| Ausführung: | DN 80 |
| Mit Kupplung: | ja |
| Norm Flansch: | DIN |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Gaszulassung QA: | Nein |
| Mit Dauermagnet: | Nein |
| Nenndurchmesser: | DN 80 |
| Hersteller-Serie: | Schmutzfänger |
| KIWA-Prüfsiegel: | Nein |
| Deckelbefestigung: | Gewindeschrauben |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Höhe Filtergehäuse: | 205mm |
| Material Filterelement: | rostfreier Stahl |
| Werkstoff des Gehäuses: | Gusseisen |
| Maschenweite Filterelement: | 1.5mm |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | -10 |
| Maße (L x B x H): | 31 cm x 31 cm x 20 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Schmutzfänger |
| Gewicht: | 27 kg |
| Anschluss: | Flansch |
| Ausführung: | DN 100 |
| Mit Kupplung: | ja |
| Norm Flansch: | DIN |
| Gaszulassung QA: | Nein |
| Mit Dauermagnet: | Nein |
| Nenndurchmesser: | DN 100 |
| Hersteller-Serie: | Schmutzfänger |
| KIWA-Prüfsiegel: | Nein |
| Deckelbefestigung: | Gewindeschrauben |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Höhe Filtergehäuse: | 245mm |
| Material Filterelement: | rostfreier Stahl |
| Werkstoff des Gehäuses: | Gusseisen |
| Maschenweite Filterelement: | 1.5mm |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | -10 |
| Maße (L x B x H): | 35,5 cm x 22,5 cm x 33,5 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Schmutzfänger |
| Gewicht: | 36 kg |
| Anschluss: | Flansch |
| Ausführung: | DN 125 |
| Mit Kupplung: | ja |
| Norm Flansch: | DIN |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Gaszulassung QA: | Nein |
| Mit Dauermagnet: | Nein |
| Nenndurchmesser: | DN 125 |
| Hersteller-Serie: | Schmutzfänger |
| KIWA-Prüfsiegel: | Nein |
| Deckelbefestigung: | Gewindeschrauben |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Höhe Filtergehäuse: | 295mm |
| Material Filterelement: | rostfreier Stahl |
| Werkstoff des Gehäuses: | Gusseisen |
| Maschenweite Filterelement: | 1.5mm |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | -10 |
| Maße (L x B x H): | 40,5 cm x 25 cm x 41 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Schmutzfänger |
| Gewicht: | 48,5 kg |
| Anschluss: | Flansch |
| Ausführung: | DN 150 |
| Mit Kupplung: | ja |
| Norm Flansch: | DIN |
| Gaszulassung QA: | Nein |
| Mit Dauermagnet: | Nein |
| Nenndurchmesser: | DN 150 |
| Hersteller-Serie: | Schmutzfänger |
| KIWA-Prüfsiegel: | Nein |
| Deckelbefestigung: | Gewindeschrauben |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Höhe Filtergehäuse: | 325mm |
| Material Filterelement: | rostfreier Stahl |
| Werkstoff des Gehäuses: | Gusseisen |
| Maschenweite Filterelement: | 1.5mm |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | -10 |
| Maße (L x B x H): | 120 cm x 80 cm x 55 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Schmutzfänger |
| Gewicht: | 86,35 kg |
| Anschluss: | Flansch |
| Ausführung: | DN 200 |
| Mit Kupplung: | ja |
| Norm Flansch: | DIN |
| Gaszulassung QA: | Nein |
| Mit Dauermagnet: | Nein |
| Nenndurchmesser: | DN 200 |
| Hersteller-Serie: | Schmutzfänger |
| KIWA-Prüfsiegel: | Nein |
| Deckelbefestigung: | Gewindeschrauben |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Höhe Filtergehäuse: | 390mm |
| Material Filterelement: | rostfreier Stahl |
| Werkstoff des Gehäuses: | Gusseisen |
| Maschenweite Filterelement: | 2 |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | -10 |
| Maße (L x B x H): | 60 cm x 54 cm x 34 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Schmutzfänger |
| Gewicht: | 138 kg |
| Anschluss: | Flansch |
| Ausführung: | DN 250 |
| Mit Kupplung: | ja |
| Norm Flansch: | DIN |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Gaszulassung QA: | Nein |
| Mit Dauermagnet: | Nein |
| Nenndurchmesser: | DN 250 |
| Hersteller-Serie: | Schmutzfänger |
| KIWA-Prüfsiegel: | Nein |
| Deckelbefestigung: | Gewindeschrauben |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Höhe Filtergehäuse: | 460mm |
| Material Filterelement: | rostfreier Stahl |
| Werkstoff des Gehäuses: | Gusseisen |
| Maschenweite Filterelement: | 2 |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | -10 |
| Maße (L x B x H): | 72,5 cm x 40,5 cm x 63 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Schmutzfänger |
| Gewicht: | 206 kg |
| Anschluss: | Flansch |
| Ausführung: | DN 300 |
| Mit Kupplung: | ja |
| Norm Flansch: | DIN |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Gaszulassung QA: | Nein |
| Mit Dauermagnet: | Nein |
| Nenndurchmesser: | DN 300 |
| Hersteller-Serie: | Schmutzfänger |
| KIWA-Prüfsiegel: | Nein |
| Deckelbefestigung: | Gewindeschrauben |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Höhe Filtergehäuse: | 850mm |
| Material Filterelement: | rostfreier Stahl |
| Werkstoff des Gehäuses: | Gusseisen |
| Maschenweite Filterelement: | 2 |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | -10 |
| Maße (L x B x H): | 84,5 cm x 46 cm x 76 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Schmutzfänger |
| Gewicht: | 315,5 kg |
| Anschluss: | Flansch |
| Ausführung: | DN 350 |
| Mit Kupplung: | ja |
| Norm Flansch: | DIN |
| Gaszulassung QA: | Nein |
| Mit Dauermagnet: | Nein |
| Hersteller-Serie: | Schmutzfänger |
| KIWA-Prüfsiegel: | Nein |
| Deckelbefestigung: | Gewindeschrauben |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Höhe Filtergehäuse: | 740mm |
| Material Filterelement: | rostfreier Stahl |
| Werkstoff des Gehäuses: | Gusseisen |
| Maschenweite Filterelement: | 3 |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | -10 |
| Maße (L x B x H): | 112 cm x 105 cm x 65 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Schmutzfänger |
| Gewicht: | 444,001 kg |
| Anschluss: | Flansch |
| Ausführung: | DN 400 |
| Mit Kupplung: | ja |
| Norm Flansch: | DIN |
| Gaszulassung QA: | Nein |
| Mit Dauermagnet: | Nein |
| Hersteller-Serie: | Schmutzfänger |
| KIWA-Prüfsiegel: | Nein |
| Deckelbefestigung: | Gewindeschrauben |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Höhe Filtergehäuse: | 840mm |
| Material Filterelement: | rostfreier Stahl |
| Werkstoff des Gehäuses: | Gusseisen |
| Maschenweite Filterelement: | 3 |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | -10 |
| Maße (L x B x H): | 128 cm x 126 cm x 73 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Schmutzfänger |
| Gewicht: | 1020 kg |
| Anschluss: | Flansch |
| Ausführung: | DN 600 |
| Mit Kupplung: | ja |
| Norm Flansch: | DIN |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Gaszulassung QA: | Nein |
| Mit Dauermagnet: | Nein |
| Hersteller-Serie: | Schmutzfänger |
| KIWA-Prüfsiegel: | Nein |
| Deckelbefestigung: | Gewindeschrauben |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Höhe Filtergehäuse: | 1160mm |
| Material Filterelement: | rostfreier Stahl |
| Werkstoff des Gehäuses: | Gusseisen |
| Maschenweite Filterelement: | 3 |
| Max. Mediumtemperatur (Dauerbetrieb): | 120 |
| Min. Mediumtemperatur (Dauerbetrieb): | -10 |
| Maße (L x B x H): | 160 cm x 165 cm x 100 cm |
Datenblätter & Downloads
Datenblatt Datenblatt Datenblatt Datenblatt Datenblatt Datenblatt Datenblatt Datenblatt Datenblatt DatenblattSicher einkaufen auf Tools.de
Sichere Zahlungsmethoden, Raten- und Kauf auf Rechnung. Preisangaben inkl. MwSt. zzgl. Versand. Je nach Lieferadresse kann die Mehrwertsteuer an der Kasse variieren.
