Schubstangenspanner Nr.6841 kl.Winkelfuß AMF
Warum bei Tools.de kaufen?
Originalware aus offiziellen Bezugsquellen
Direkt vom Hersteller oder offiziellen Distributor – keine Grauimporte.
Deutscher Standort mit eigenem Lager & Testgelände
Viele Produkte schnell verfügbar und vor Ort erlebbar.
600 m² Showroom für Maschinen & Werkzeug
Vor Ort ansehen, vergleichen und fachkundig beraten lassen.
Eigene Reparaturwerkstatt & Fachtechniker
Persönliche Hilfe auch nach dem Kauf – auch telefonisch.

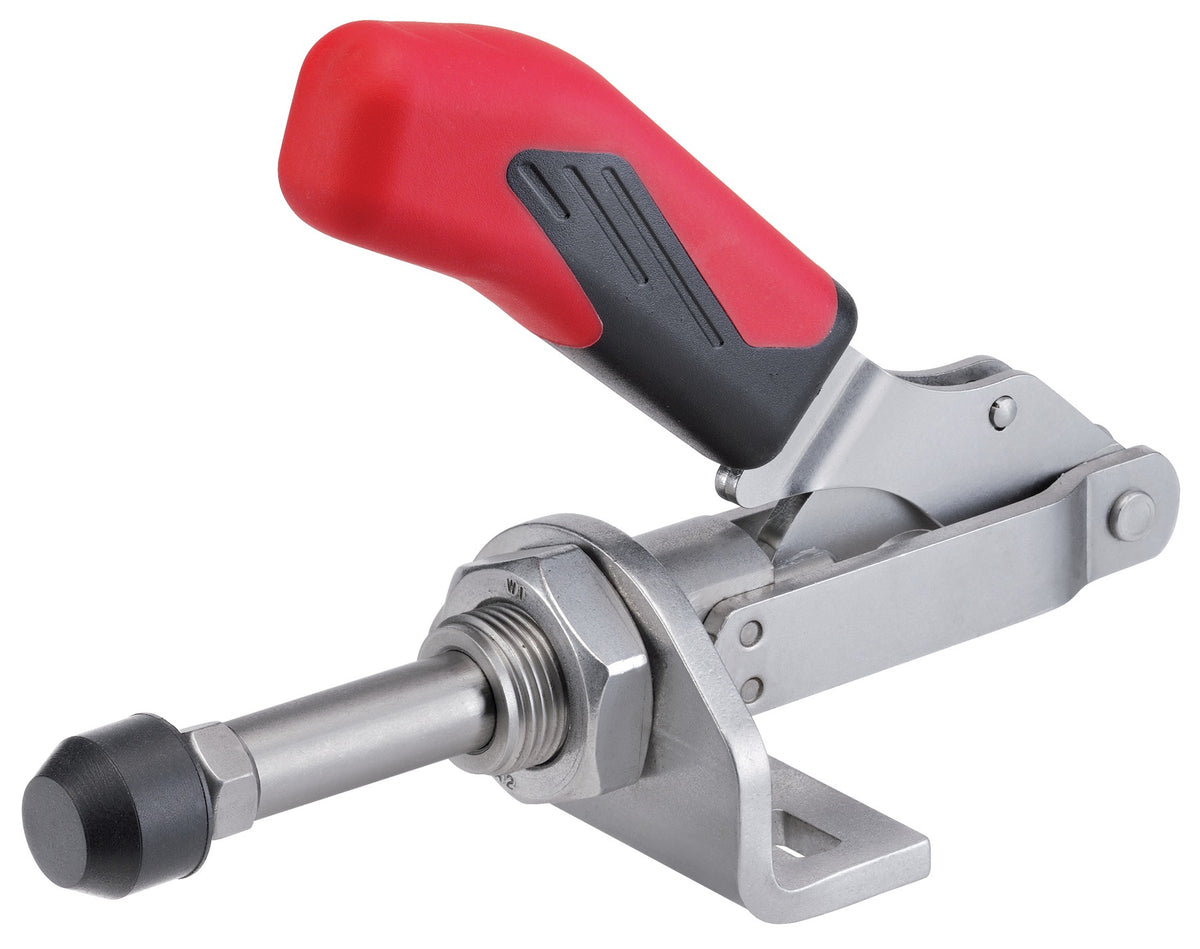

Der Schubstangenspanner Nr. 6841 von AMF ist ein vielseitig einsetzbarer Druck- und Zugspanner mit kleinem Winkelfuß und langer Schubstangenführung. Er lässt sich ohne Winkelfuß direkt an Blechwänden befestigen oder in Vorrichtungskörpern mit stirnseitigem Gewinde einschrauben. Die stabile Bauweise eine zuverlässige Spannkraft in beiden Richtungen. Der Spanner ist in mehreren Ausführungen erhältlich, sodass für unterschiedliche Anforderungen die passende Variante gewählt werden kann. Die Lieferung erfolgt mit einer vergüteten, verzinkten Anzugschraube.
Eigenschaften und Vorteile:
- Kleiner Winkelfuß für flexible Montage
- Druck- und Zugspanner in einem Werkzeug
- Lange Schubstangenführung für präzise Bewegungen
- Befestigung ohne Winkelfuß an Blechwänden möglich
- Einschraubbar in Vorrichtungskörper mit stirnseitigem Gewinde
- Hohe Haltekraft für sicheren Halt
- Robuste Bauweise für den Dauereinsatz
Zusätzliche Features:
Im Lieferumfang enthalten ist eine vergütete, verzinkte Anzugschraube. Der Spanner ist in verschiedenen Größen, Hüben und Andrückschrauben erhältlich, die individuell auf die jeweilige Anwendung abgestimmt werden können.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Schubstangenspanner Nr.6841 kl.Winkelfuß AMF
Herstellerinformationen:

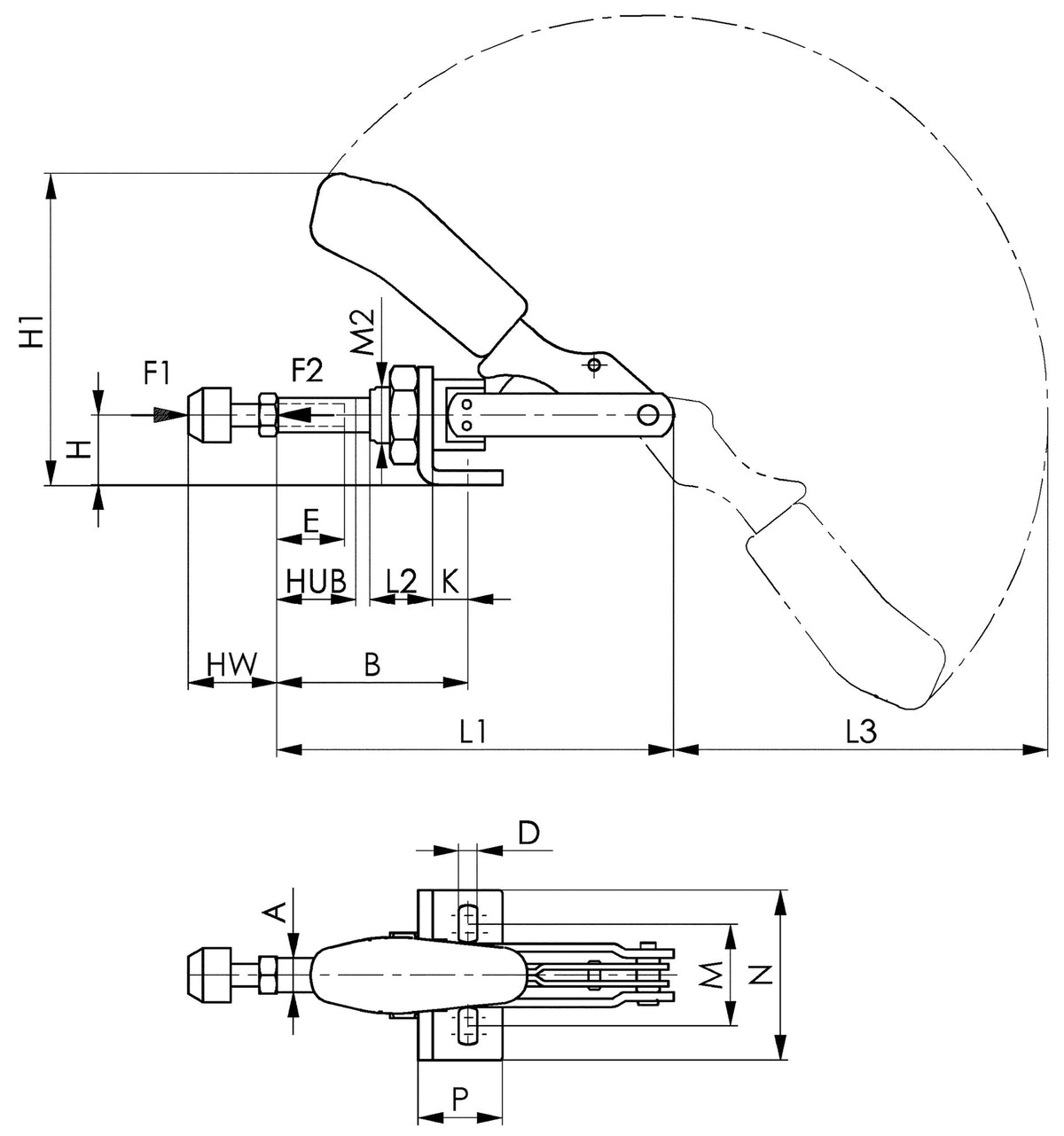

Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,074 - 0,92 kg |
| A: | 6,5 - 16 mm |
| D: | 4,5 - 8,5 mm |
| E: | 13 - 50 mm |
| H: | 12 - 30 mm |
| K: | 6,5 - 15,5 mm |
| N: | 25 - 65 mm |
| P: | 16 - 35 mm |
| F1: | 0,8 - 4,5 kN |
| F2: | 0,8 - 4,5 kN |
| H1: | 49,3 - 129,5 mm |
| L1: | 66,5 - 171,5 mm |
| L2: | 10 - 25 mm |
| M2: | M27x2mm / M10x1mm / M12x1,5mm / M16x1,5mm / M20x1,5mm / M24x1,5mm |
| Hub: | 16 - 40 mm |
| B max.: | 33 - 81,5 mm |
| B min.: | 17 - 41,5 mm |
| Bauart: | kleiner Winkelfuß |
| M max.: | 16 - 46 mm |
| M min.: | 16 - 31,8 mm |
| Größe: | 5-M27 / 0 / 1 / 2 / 3 / 5 |
| Spannhöhe: | 12 - 30 mm |
| Bohrungs-Ø: | 4,5 - 8,5 mm |
| Gesamthöhe: | 47 - 126 mm |
| Gesamtlänge: | 66 - 171,5 mm |
| Haltekraft F1: | 0,8 - 4,5 kN |
| Haltekraft F2: | 0,8 - 4,5 kN |
| Höhe gespannt: | 49,3 - 129,5 mm |
| Länge gespannt: | 66,5 - 171,5 mm |
| Andrückschraube: | M12 / M4 / M6 / M8 x 20 - 50 |
| Maße (L x B x H): | 19 cm / 84 mm / 81 mm / 10,1 cm / 14,3 cm / 16,8 cm x 12 cm / 57 mm / 65 mm / 12,6 cm / 93 mm / 11,8 cm x 22 - 45 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,92 kg |
| A: | 16mm |
| D: | 8,5mm |
| E: | 50mm |
| H: | 30mm |
| K: | 15,5mm |
| N: | 65mm |
| P: | 35mm |
| F1: | 4,5kN |
| F2: | 4,5kN |
| H1: | 129.5mm |
| L1: | 171,5mm |
| L2: | 25mm |
| M2: | M27x2mm |
| Hub: | 40 mm |
| B max.: | 81,5mm |
| B min.: | 41,5mm |
| Bauart: | kleiner Winkelfuß |
| M max.: | 46mm |
| M min.: | 29mm |
| Größe: | 5-M27 |
| Spannhöhe: | 30 mm |
| Bohrungs-Ø: | 8,5 mm |
| Gesamthöhe: | 126mm |
| Gesamtlänge: | 171,5mm |
| Haltekraft F1: | 4,5 kN |
| Haltekraft F2: | 4,5 kN |
| Höhe gespannt: | 129.5 mm |
| Länge gespannt: | 171,5 mm |
| Andrückschraube: | M12 x 50 |
| Maße (L x B x H): | 19 cm x 12 cm x 45 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,074 kg |
| A: | 6,5mm |
| D: | 4,5mm |
| E: | 13mm |
| H: | 12mm |
| K: | 6,5mm |
| N: | 25mm |
| P: | 16mm |
| F1: | 0,8kN |
| F2: | 0,8kN |
| H1: | 49,3mm |
| L1: | 66,5mm |
| L2: | 10mm |
| M2: | M10x1mm |
| Hub: | 16 mm |
| B max.: | 33mm |
| B min.: | 17mm |
| Bauart: | kleiner Winkelfuß |
| M max.: | 16mm |
| Größe: | 0 |
| Spannhöhe: | 12 mm |
| Bohrungs-Ø: | 4,5 mm |
| Gesamthöhe: | 47mm |
| Gesamtlänge: | 66mm |
| Haltekraft F1: | 0,8 kN |
| Haltekraft F2: | 0,8 kN |
| Höhe gespannt: | 49,3 mm |
| Länge gespannt: | 66,5 mm |
| Andrückschraube: | M4 x 20 |
| Maße (L x B x H): | 84 mm x 57 mm x 22 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,123 kg |
| A: | 8mm |
| D: | 4,5mm |
| E: | 20mm |
| H: | 15mm |
| K: | 7mm |
| N: | 30mm |
| P: | 20mm |
| F1: | 1kN |
| F2: | 1kN |
| H1: | 60,5mm |
| L1: | 91mm |
| L2: | 16mm |
| M2: | M12x1,5mm |
| Hub: | 20 mm |
| B max.: | 44,5mm |
| B min.: | 24,5mm |
| Bauart: | kleiner Winkelfuß |
| M max.: | 19,5mm |
| M min.: | 16mm |
| Größe: | 1 |
| Spannhöhe: | 15 mm |
| Bohrungs-Ø: | 4,5 mm |
| Gesamthöhe: | 60mm |
| Gesamtlänge: | 91mm |
| Haltekraft F1: | 1 kN |
| Haltekraft F2: | 1 kN |
| Höhe gespannt: | 60,5 mm |
| Länge gespannt: | 91 mm |
| Andrückschraube: | M4 x 20 |
| Maße (L x B x H): | 81 mm x 65 mm x 24 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,325 kg |
| A: | 10mm |
| D: | 5,6mm |
| E: | 20mm |
| H: | 20mm |
| K: | 12,5mm |
| N: | 50mm |
| P: | 34mm |
| F1: | 2kN |
| F2: | 2kN |
| H1: | 85,5mm |
| L1: | 114mm |
| L2: | 19mm |
| M2: | M16x1,5mm |
| Hub: | 26 mm |
| B max.: | 58,5mm |
| B min.: | 32,5mm |
| Bauart: | kleiner Winkelfuß |
| M max.: | 36mm |
| M min.: | 31,8mm |
| Größe: | 2 |
| Spannhöhe: | 20 mm |
| Bohrungs-Ø: | 5,6 mm |
| Gesamthöhe: | 95mm |
| Gesamtlänge: | 114mm |
| Haltekraft F1: | 2 kN |
| Haltekraft F2: | 2 kN |
| Höhe gespannt: | 85,5 mm |
| Länge gespannt: | 114 mm |
| Andrückschraube: | M6 x 25 |
| Maße (L x B x H): | 10,1 cm x 12,6 cm x 37 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,451 kg |
| A: | 12mm |
| D: | 6,5mm |
| E: | 30mm |
| H: | 25mm |
| K: | 13mm |
| N: | 60mm |
| P: | 30mm |
| F1: | 2,5kN |
| F2: | 2,5kN |
| H1: | 108mm |
| L1: | 140mm |
| L2: | 22mm |
| M2: | M20x1,5mm |
| Hub: | 32 mm |
| B max.: | 69mm |
| B min.: | 37mm |
| Bauart: | kleiner Winkelfuß |
| M max.: | 42,5mm |
| M min.: | 29,5mm |
| Größe: | 3 |
| Spannhöhe: | 25 mm |
| Bohrungs-Ø: | 6,5 mm |
| Gesamthöhe: | 110mm |
| Gesamtlänge: | 140mm |
| Haltekraft F1: | 2,5 kN |
| Haltekraft F2: | 2,5 kN |
| Höhe gespannt: | 108 mm |
| Länge gespannt: | 140 mm |
| Andrückschraube: | M8 x 35 |
| Maße (L x B x H): | 14,3 cm x 93 mm x 34 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,884 kg |
| A: | 16mm |
| D: | 8,5mm |
| E: | 50mm |
| H: | 30mm |
| K: | 15,5mm |
| N: | 65mm |
| P: | 35mm |
| F1: | 4,5kN |
| F2: | 4,5kN |
| H1: | 129,5mm |
| L1: | 171,5mm |
| L2: | 25mm |
| M2: | M24x1,5mm |
| Hub: | 40 mm |
| B max.: | 81,5mm |
| B min.: | 41,5mm |
| Bauart: | kleiner Winkelfuß |
| M max.: | 46mm |
| M min.: | 29mm |
| Größe: | 5 |
| Spannhöhe: | 30 mm |
| Bohrungs-Ø: | 8,5 mm |
| Gesamthöhe: | 126mm |
| Gesamtlänge: | 171,5mm |
| Haltekraft F1: | 4,5 kN |
| Haltekraft F2: | 4,5 kN |
| Höhe gespannt: | 129,5 mm |
| Länge gespannt: | 171,5 mm |
| Andrückschraube: | M12 x 50 |
| Maße (L x B x H): | 16,8 cm x 11,8 cm x 42 mm |
