Schubstangenspanner Nr.6842PL schwer umsteckbarer Handhebel AMF
Warum bei Tools.de kaufen?
Originalware aus offiziellen Bezugsquellen
Direkt vom Hersteller oder offiziellen Distributor – keine Grauimporte.
Deutscher Standort mit eigenem Lager & Testgelände
Viele Produkte schnell verfügbar und vor Ort erlebbar.
600 m² Showroom für Maschinen & Werkzeug
Vor Ort ansehen, vergleichen und fachkundig beraten lassen.
Eigene Reparaturwerkstatt & Fachtechniker
Persönliche Hilfe auch nach dem Kauf – auch telefonisch.

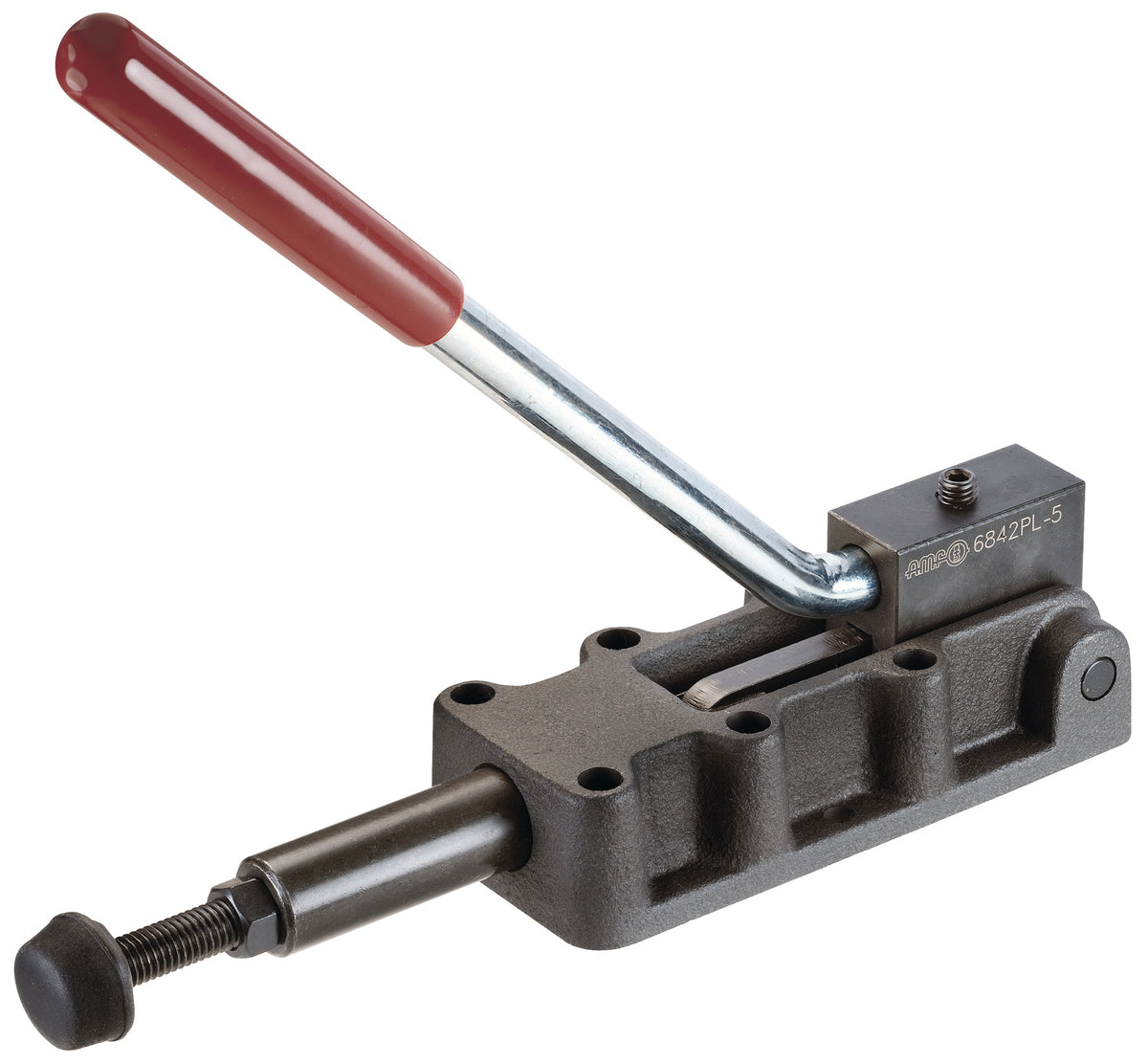

Der Schubstangenspanner Nr. 6842PL von AMF ist ein robuster Druck- und Zugspanner für anspruchsvolle Spannaufgaben in der Werkstückspannung. Mit seinem umsteckbaren Handhebel und der langen Schubstangenführung ermöglicht er ein präzises und sicheres Spannen. Der Grundkörper aus Temperguss sorgt für Stabilität und Belastbarkeit im täglichen Einsatz. Die gleichlaufende Bewegung von Schubstange und Handhebel erlaubt eine intuitive Bedienung. Der Spanner ist in mehreren Ausführungen erhältlich, sodass für verschiedene Anforderungen die passende Variante gewählt werden kann. Er eignet sich ideal für den Einsatz in Vorrichtungen, auf Spanntischen und in der Serienfertigung. Mit seiner schweren Bauart ist er auch für höhere Spannkräfte geeignet und bietet eine zuverlässige Lösung für vielfältige Spannsituationen.
Eigenschaften und Vorteile:
- Schwere Ausführung für hohe Beanspruchung
- Umsteckbarer Handhebel für flexible Bedienung
- Druck- und Zugspanner mit gleichlaufender Bewegung
- Lange Schubstangenführung für präzises Spannen
- Grundkörper aus robustem Temperguss
- Hohe Haltekraft für sicheren Halt
- In mehreren Ausführungen erhältlich
Zusätzliche Features:
Der Schubstangenspanner wird mit einer passenden Andrückschraube geliefert. Die Ausführung ist in verschiedenen Größen, Hüben und Andrückschrauben erhältlich, die direkt auf der Produktseite ausgewählt werden können.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Schubstangenspanner Nr.6842PL schwer umsteckbarer Handhebel AMF
Herstellerinformationen:

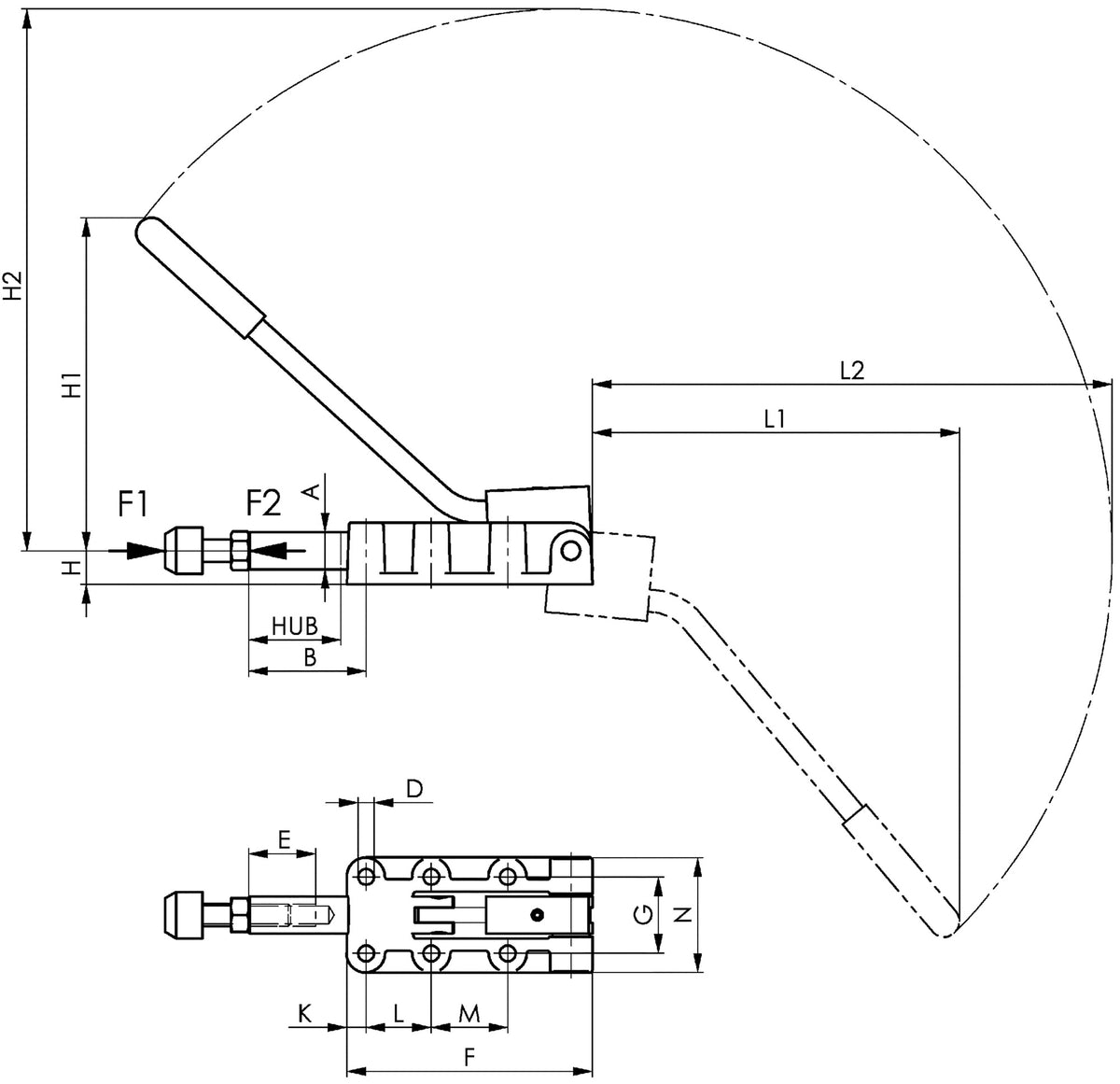

Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,69 - 8,07 kg |
| A: | 14 - 30 mm |
| B: | 63 - 149 mm |
| D: | 5,5 - 10,5 mm |
| E: | 30 - 60 mm |
| F: | 90 - 254 mm |
| G: | 33,3 - 57 mm |
| H: | 12 - 28 mm |
| K: | 8 - 25 mm |
| L: | 35 - 70 mm |
| N: | 47 - 86 mm |
| F1: | 7 - 45 kN |
| F2: | 7 - 45 kN |
| H1: | 115 - 323 mm |
| H2: | 190 - 523 mm |
| L1: | 128 - 365 mm |
| L2: | 182 - 501 mm |
| Hub: | 32 - 106 mm |
| Größe: | 4 - 8 |
| Spannhöhe: | 12 - 28 mm |
| Ausstattung: | umsteckbarer Handhebel |
| Bohrungs-Ø: | 5,5 - 10,5 mm |
| Eigenschaft: | schwer |
| Haltekraft F1: | 7 - 45 kN |
| Haltekraft F2: | 7 - 45 kN |
| Höhe gespannt: | 115 - 323 mm |
| Höhe geöffnet: | 190 - 523 mm |
| Länge gespannt: | 128 - 365 mm |
| Andrückschraube: | M8 / M10 / M12 / M16 x 35 - 80 |
| Maße (L x B x H): | 19 cm / 28 cm / 38 cm / 50 mm x 50 mm / 90 mm / 12 cm / 11 cm x 50 mm / 11 cm / 70 mm |
| M: | 41 - 70 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,69 kg |
| A: | 14mm |
| B: | 63mm |
| D: | 5,5mm |
| E: | 30mm |
| F: | 90mm |
| G: | 33,3mm |
| H: | 12mm |
| K: | 25mm |
| L: | 36,5mm |
| N: | 47mm |
| F1: | 7kN |
| F2: | 7kN |
| H1: | 115mm |
| H2: | 190mm |
| L1: | 128mm |
| L2: | 182mm |
| Hub: | 32 mm |
| Größe: | 4 |
| Spannhöhe: | 12 mm |
| Ausstattung: | umsteckbarer Handhebel |
| Bohrungs-Ø: | 5,5 mm |
| Eigenschaft: | schwer |
| Haltekraft F1: | 7 kN |
| Haltekraft F2: | 7 kN |
| Höhe gespannt: | 115 mm |
| Höhe geöffnet: | 190 mm |
| Länge gespannt: | 128 mm |
| Andrückschraube: | M8 x 35 |
| Maße (L x B x H): | 19 cm x 50 mm x 50 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 1,72 kg |
| A: | 20mm |
| B: | 63mm |
| D: | 8,5mm |
| E: | 50mm |
| F: | 137mm |
| G: | 41mm |
| H: | 18mm |
| K: | 8mm |
| L: | 35mm |
| M: | 41mm |
| N: | 58mm |
| F1: | 12kN |
| F2: | 12kN |
| H1: | 178,5mm |
| H2: | 290,5mm |
| L1: | 197mm |
| L2: | 279mm |
| Hub: | 50 mm |
| Größe: | 5 |
| Spannhöhe: | 18 mm |
| Ausstattung: | umsteckbarer Handhebel |
| Bohrungs-Ø: | 8,5 mm |
| Eigenschaft: | schwer |
| Haltekraft F1: | 12 kN |
| Haltekraft F2: | 12 kN |
| Höhe gespannt: | 178,5 mm |
| Höhe geöffnet: | 290,5 mm |
| Länge gespannt: | 197 mm |
| Andrückschraube: | M10 x 50 |
| Maße (L x B x H): | 28 cm x 90 mm x 11 cm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 4,25 kg |
| A: | 25mm |
| B: | 114mm |
| D: | 10,5mm |
| E: | 50mm |
| F: | 198mm |
| G: | 54mm |
| H: | 22mm |
| K: | 12mm |
| L: | 45mm |
| M: | 45mm |
| N: | 84mm |
| F1: | 25kN |
| F2: | 25kN |
| H1: | 246mm |
| H2: | 392mm |
| L1: | 267mm |
| L2: | 374mm |
| Hub: | 75 mm |
| Größe: | 7 |
| Spannhöhe: | 22 mm |
| Ausstattung: | umsteckbarer Handhebel |
| Bohrungs-Ø: | 10,5 mm |
| Eigenschaft: | schwer |
| Haltekraft F1: | 25 kN |
| Haltekraft F2: | 25 kN |
| Höhe gespannt: | 246 mm |
| Höhe geöffnet: | 392 mm |
| Länge gespannt: | 267 mm |
| Andrückschraube: | M12 x 50 |
| Maße (L x B x H): | 38 cm x 12 cm x 70 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 8,07 kg |
| A: | 30mm |
| B: | 149mm |
| D: | 10,5mm |
| E: | 60mm |
| F: | 254mm |
| G: | 57mm |
| H: | 28mm |
| K: | 14,5mm |
| L: | 70mm |
| M: | 70mm |
| N: | 86mm |
| F1: | 45kN |
| F2: | 45kN |
| H1: | 323mm |
| H2: | 523mm |
| L1: | 365mm |
| L2: | 501mm |
| Hub: | 106 mm |
| Größe: | 8 |
| Spannhöhe: | 28 mm |
| Ausstattung: | umsteckbarer Handhebel |
| Bohrungs-Ø: | 10,5 mm |
| Eigenschaft: | schwer |
| Haltekraft F1: | 45 kN |
| Haltekraft F2: | 45 kN |
| Höhe gespannt: | 323 mm |
| Höhe geöffnet: | 523 mm |
| Länge gespannt: | 365 mm |
| Andrückschraube: | M16 x 80 |
| Maße (L x B x H): | 50 mm x 11 cm x 11 cm |
