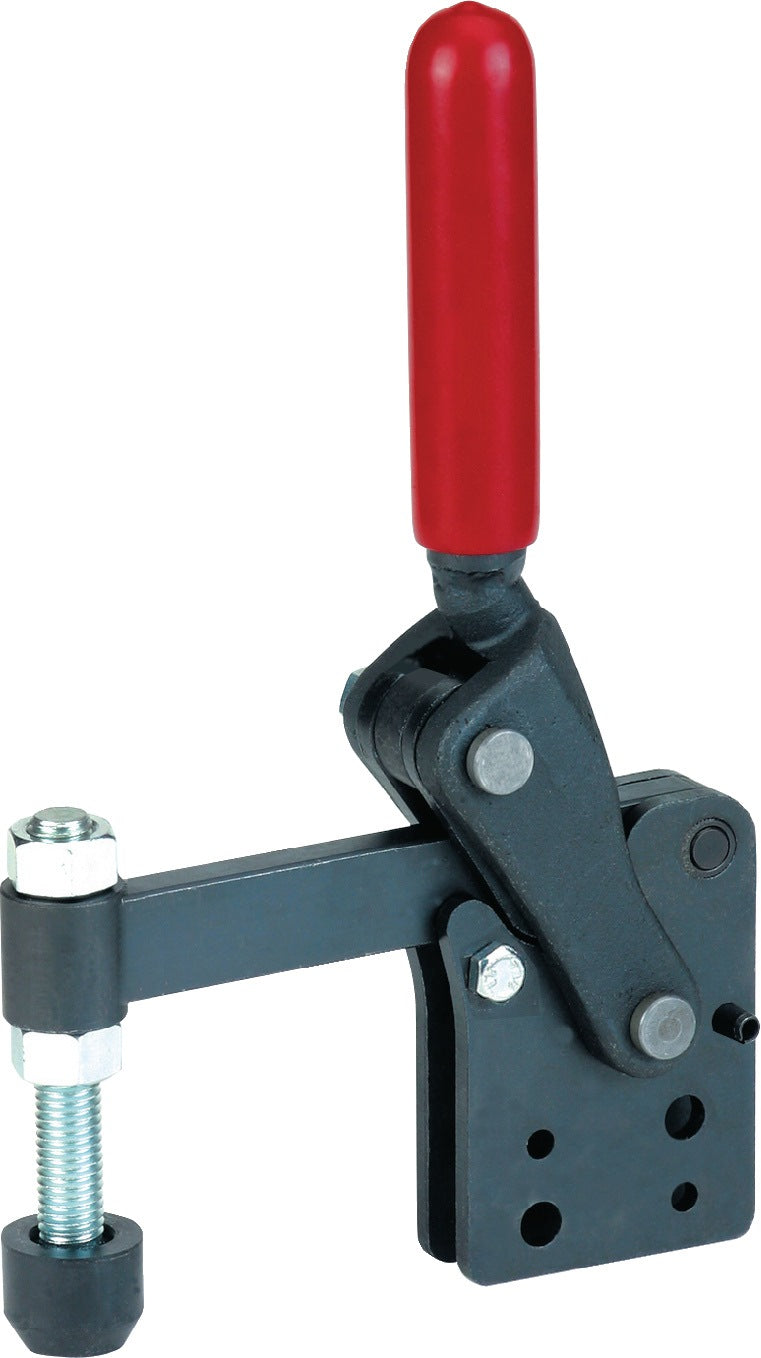

Der Senkrechtspanner Nr. 6812P von AMF ist ein schwerer Schnellspanner mit senkrechtem Fuß und Anschraublöchern, der speziell für den anspruchsvollen Einsatz im Betriebsmittel- und Vorrichtungsbau entwickelt wurde. Die geriebenen und einsatzgehärteten Lagerbuchsen sowie die gehärteten, geschliffenen und dauerhaft gefetteten Bolzen sorgen für eine zuverlässige Funktion und hohe Belastbarkeit. Der Hebelarm aus Stahlguss ist brüniert und mit einer Klemmmutter ausgestattet, die eine einstellbare Gängigkeit ermöglicht. Der Spanner ist in mehreren Ausführungen erhältlich, sodass für jede Anwendung die passende Variante gewählt werden kann. Mit einer Haltekraft von 2,5 kN eignet sich dieser Senkrechtspanner ideal zum sicheren Fixieren von Werkstücken in der Fertigung.
Eigenschaften und Vorteile:
- Schwere Ausführung mit senkrechtem Fuß und Anschraublöchern für hohe Stabilität
- Geriebene und einsatzgehärtete Lagerbuchsen für lange Funktionsfähigkeit
- Gehärtete, geschliffene und dauerhaft gefettete Bolzen
- Klemmmutter am Hebelarm für einstellbare Gängigkeit
- Werkstoff: Stahl, brüniert; Hebelarm aus Stahlguss, brüniert
- Haltekraft F1: 2,5 kN für sicheren Halt
- In mehreren Ausführungen erhältlich
Zusätzliche Features:
Besonders geeignet für den Betriebsmittel- und Vorrichtungsbau. Lieferumfang: 1 Stück Senkrechtspanner. Hinweis: Die Ausführung ist variierbar.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Senkrechtspanner Nr.6812P senkrechter Fuß schwer AMF
Herstellerinformationen:

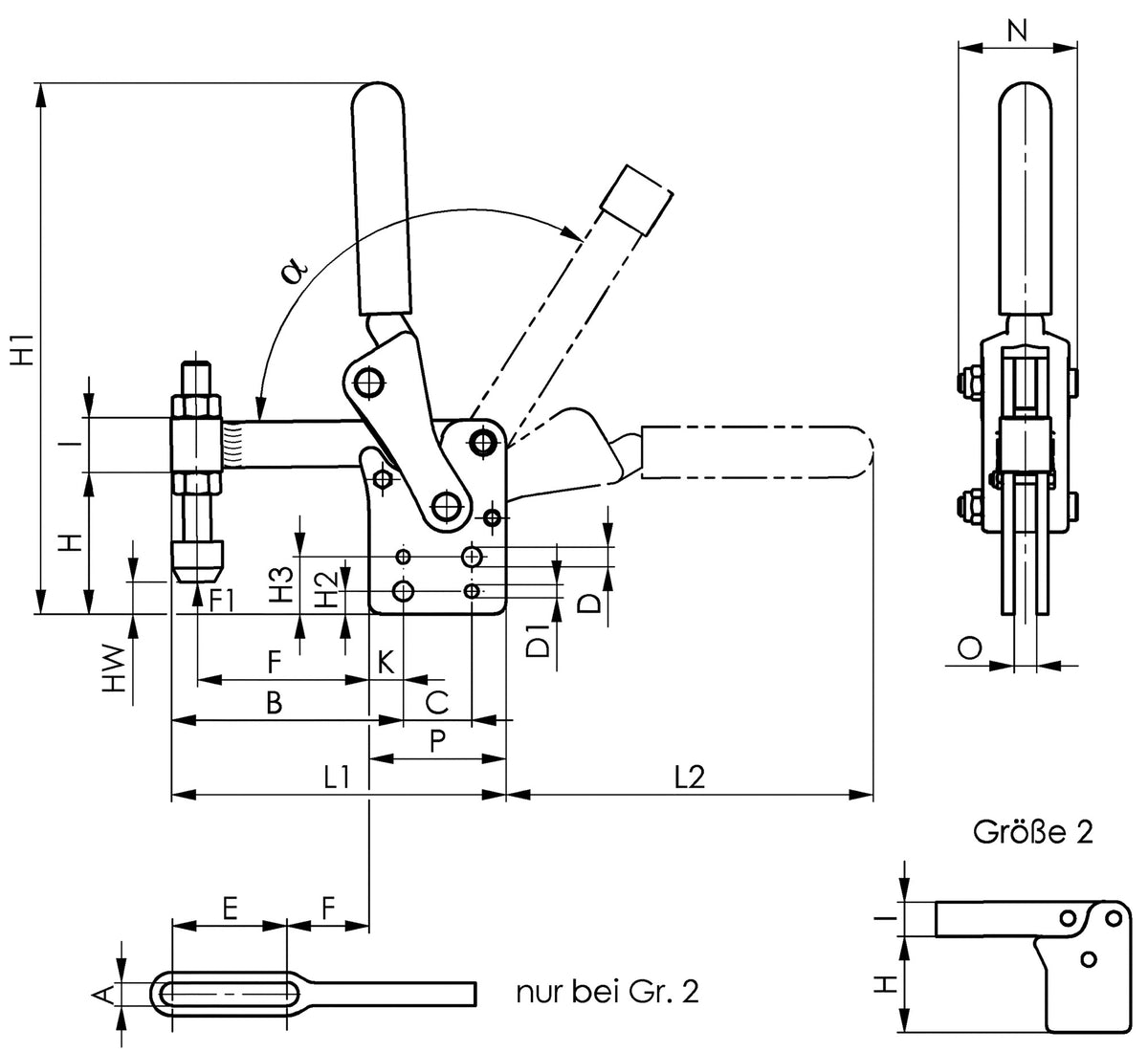

Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,31 - 4,05 kg |
| A: | 6,2 - 12,2 mm |
| B: | 48 - 151 mm |
| E: | 30mm |
| F: | 12 - 120 mm |
| H: | 42 - 106 mm |
| I: | 15 - 36 mm |
| N: | 31 - 76 mm |
| O: | 6 - 16 mm |
| P: | 37 - 95 mm |
| F1: | 2,5 - 20 kN |
| H1: | 144 - 338 mm |
| L1: | 85 - 226 mm |
| L2: | 94 - 219 mm |
| a*: | 120 - 190 ° |
| Bauart: | senkrechter Fuß |
| Größe: | 2 - 8 |
| HW max.: | 22,8 - 76 mm |
| HW min.: | -1 - 25 mm |
| Spannhöhe: | 42 - 106 mm |
| Spannweite: | 30 mm |
| Eigenschaft: | schwer |
| Fußgröße: | 31 - 76 x 37 - 95 mm |
| Haltekraft F1: | 2,5 - 20 kN |
| Höhe gespannt: | 144 - 338 mm |
| Andrückschraube: | M6 / M12 x 50 - 110 |
| Länge geöffnet: | 85 - 226 x 94 - 219 mm |
| Maße (L x B x H): | 14,5 - 34 cm x 90 mm / 17 cm / 19,5 cm / 23 cm x 30 - 80 mm |
| C: | 30 - 55 mm |
| D: | 8,5 - 12,5 mm |
| K: | 15 - 20 mm |
| D1: | 5,7 - 9,7 mm |
| H2: | 10 - 15 mm |
| H3: | 25 - 40 mm |
| Bohrungs-Ø: | 8,5 - 12,5 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,31 kg |
| A: | 6,2mm |
| B: | 48mm |
| E: | 30mm |
| F: | 12mm |
| H: | 42mm |
| I: | 15mm |
| N: | 31mm |
| O: | 6mm |
| P: | 37mm |
| F1: | 2,5kN |
| H1: | 144mm |
| L1: | 85mm |
| L2: | 94mm |
| a*: | 190° |
| Bauart: | senkrechter Fuß |
| Größe: | 2 |
| HW max.: | 22,8mm |
| HW min.: | 3,5mm |
| Spannhöhe: | 42 mm |
| Spannweite: | 30 mm |
| Eigenschaft: | schwer |
| Fußgröße: | 31 x 37 mm |
| Haltekraft F1: | 2,5 kN |
| Höhe gespannt: | 144 mm |
| Andrückschraube: | M6 x 50 |
| Länge geöffnet: | 85 x 94 mm |
| Maße (L x B x H): | 14,5 cm x 90 mm x 30 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 1,34 kg |
| A: | 12,2mm |
| B: | 101mm |
| C: | 30mm |
| D: | 8,5mm |
| F: | 75mm |
| H: | 62mm |
| I: | 24mm |
| K: | 15mm |
| N: | 52mm |
| O: | 10mm |
| P: | 60mm |
| D1: | 5,7mm |
| F1: | 10kN |
| H1: | 233mm |
| H2: | 10mm |
| H3: | 25mm |
| L1: | 146mm |
| L2: | 161mm |
| a*: | 120° |
| Bauart: | senkrechter Fuß |
| Größe: | 4 |
| HW max.: | 35mm |
| HW min.: | -1mm |
| Spannhöhe: | 62 mm |
| Bohrungs-Ø: | 8,5 mm |
| Eigenschaft: | schwer |
| Fußgröße: | 52 x 60 mm |
| Haltekraft F1: | 10 kN |
| Höhe gespannt: | 233 mm |
| Andrückschraube: | M12 x 80 |
| Länge geöffnet: | 146 x 161 mm |
| Maße (L x B x H): | 26 cm x 17 cm x 55 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 2,19 kg |
| A: | 12,2mm |
| B: | 121mm |
| C: | 45mm |
| D: | 10,5mm |
| F: | 95mm |
| H: | 87,5mm |
| I: | 30mm |
| K: | 15mm |
| N: | 60mm |
| O: | 12mm |
| P: | 75mm |
| D1: | 7,7mm |
| F1: | 12kN |
| H1: | 289mm |
| H2: | 15mm |
| H3: | 35mm |
| L1: | 181mm |
| L2: | 189mm |
| a*: | 120° |
| Bauart: | senkrechter Fuß |
| Größe: | 6 |
| HW max.: | 58mm |
| HW min.: | 0mm |
| Spannhöhe: | 87,5 mm |
| Bohrungs-Ø: | 10,5 mm |
| Eigenschaft: | schwer |
| Fußgröße: | 60 x 75 mm |
| Haltekraft F1: | 12 kN |
| Höhe gespannt: | 289 mm |
| Andrückschraube: | M12 x 110 |
| Länge geöffnet: | 181 x 189 mm |
| Maße (L x B x H): | 28,5 cm x 19,5 cm x 70 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 4,05 kg |
| A: | 12,2mm |
| B: | 151mm |
| C: | 55mm |
| D: | 12,5mm |
| F: | 120mm |
| H: | 106mm |
| I: | 36mm |
| K: | 20mm |
| N: | 76mm |
| O: | 16mm |
| P: | 95mm |
| D1: | 9,7mm |
| F1: | 20kN |
| H1: | 338mm |
| H2: | 15mm |
| H3: | 40mm |
| L1: | 226mm |
| L2: | 219mm |
| a*: | 120° |
| Bauart: | senkrechter Fuß |
| Größe: | 8 |
| HW max.: | 76mm |
| HW min.: | 25mm |
| Spannhöhe: | 106 mm |
| Bohrungs-Ø: | 12,5 mm |
| Eigenschaft: | schwer |
| Fußgröße: | 76 x 95 mm |
| Haltekraft F1: | 20 kN |
| Höhe gespannt: | 338 mm |
| Andrückschraube: | M12 x 110 |
| Länge geöffnet: | 226 x 219 mm |
| Maße (L x B x H): | 34 cm x 23 cm x 80 mm |
