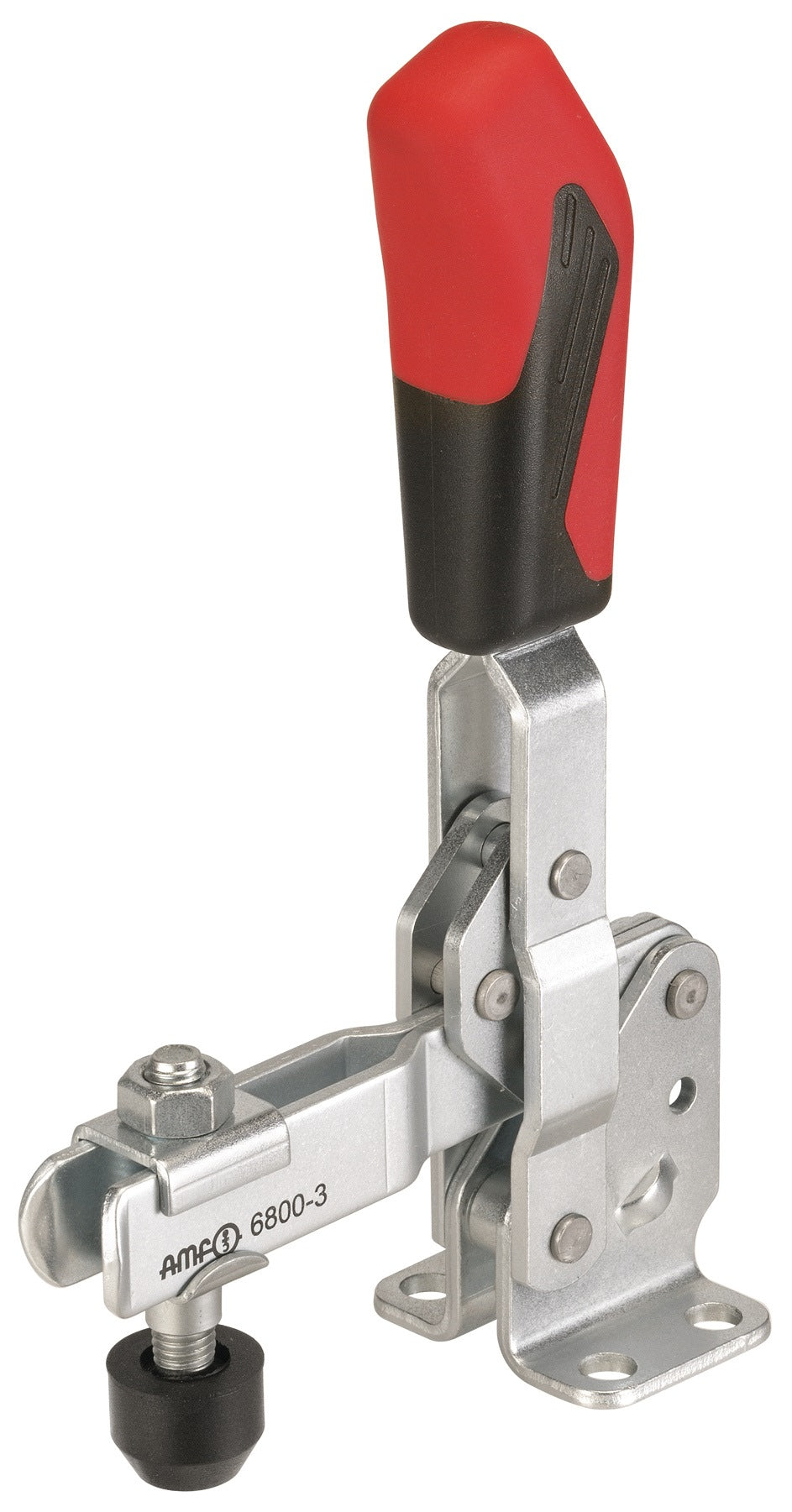

Der Senkrechtspanner Nr. 6800 von AMF ist ein robuster Schnellspanner mit waagrechtem Fuß, der Werkstücke sicher und wiederholgenau fixiert. Die Konstruktion eignet sich für den Einsatz in Vorrichtungen, auf Maschinentischen und in der Serienfertigung. Mit einer Spannweite von 89 mm und einer Spannhöhe von 81 mm bietet er vielseitige Einsatzmöglichkeiten. Die Haltekraft beträgt 3,4 kN in der Grundstellung und 5,5 kN in der gespannten Position. Der Spanner ist in mehreren Ausführungen erhältlich, sodass für unterschiedliche Anforderungen die passende Variante gewählt werden kann. Die solide Bauweise sorgt für eine zuverlässige Funktion im täglichen Werkstatteinsatz.
Eigenschaften und Vorteile:
- Waagrechter Fuß für flexible Montage auf Vorrichtungen und Maschinentischen
- Spannweite von 89 mm und Spannhöhe von 81 mm für vielseitige Werkstücke
- Haltekraft F1 3,4 kN und F2 5,5 kN für sicheren Halt
- Bohrungs-Ø 13 mm für stabile Befestigung
- Andrückschraube für präzise Spannkraftdosierung
- In mehreren Größen und Ausführungen erhältlich
Zusätzliche Features:
Der Lieferumfang umfasst einen Senkrechtspanner der Serie Nr. 6800 mit waagrechtem Fuß. Die Ausführung wird über die Auswahlfelder Größe, Andrückschraube und Länge geöffnet individuell konfiguriert.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Senkrechtspanner Nr.6800 waagrechter Fuß AMF
Herstellerinformationen:

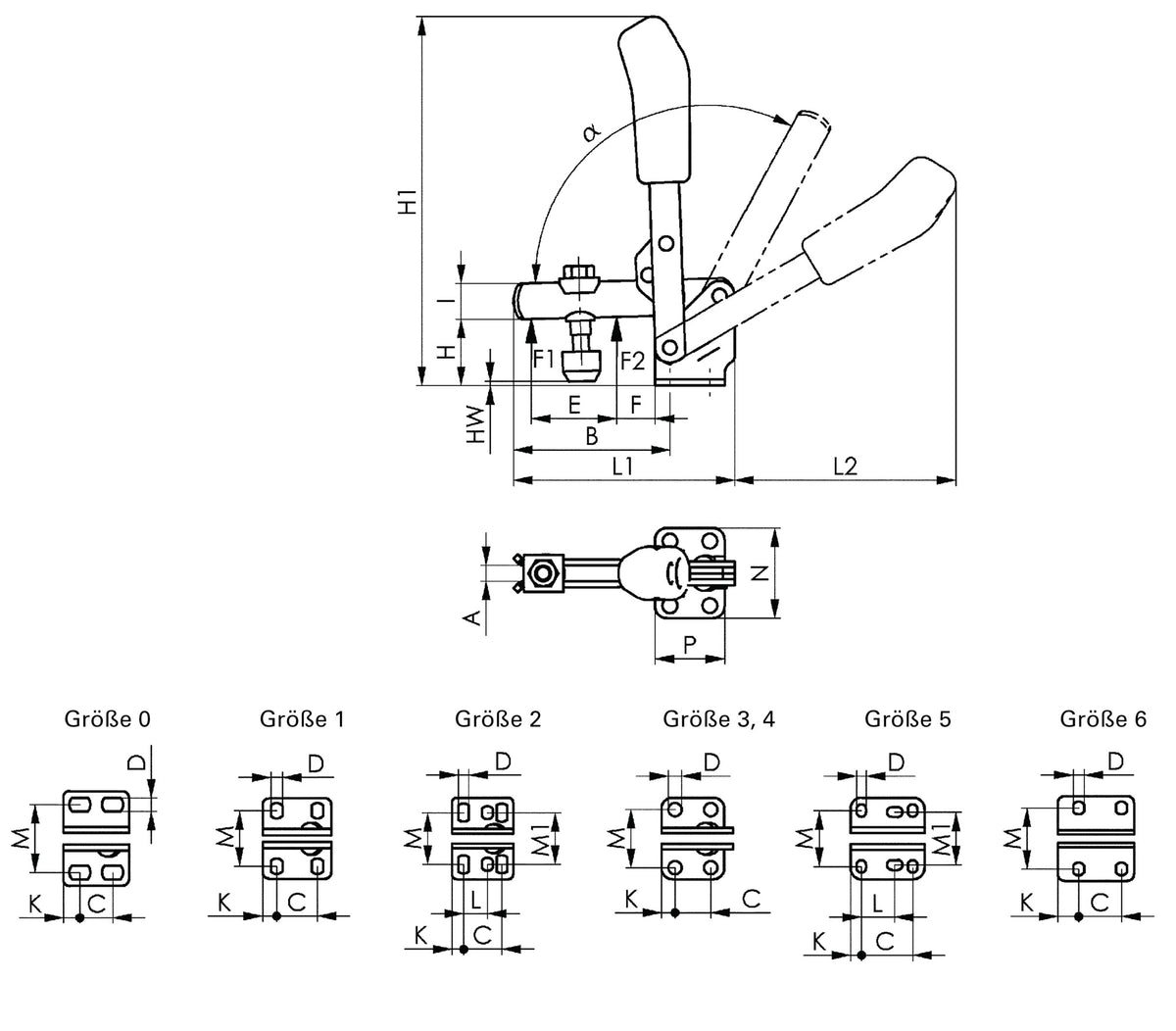

Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,063 - 2,42 kg |
| A: | 4 - 14 mm |
| B: | 31 - 165,5 mm |
| C: | 50,5mm / 8,5-13,5mm / 16mm / 20mm / 32mm / 45mm |
| D: | 4,5 - 13 mm |
| E: | 14 - 89 mm |
| F: | 5,5 - 34 mm |
| H: | 18 - 81 mm |
| I: | 8 - 30 mm |
| K: | 5,5 - 24,5 mm |
| L: | -mm / 12,5mm / 26,5-31,5mm |
| M: | 67,5-72,5mm / 23mm / 22,5-26mm / 23-31mm / 32,5mm / 43,5-46,5mm / 45-50mm |
| N: | 32 - 100 mm |
| P: | 22 - 90 mm |
| F1: | 0,5 - 3,4 kN |
| F2: | 0,7 - 5,5 kN |
| H1: | 81 - 333 mm |
| L1: | 49 - 231 mm |
| L2: | 50 - 206 mm |
| a*: | 60° |
| Bauart: | waagrechter Fuß |
| Größe: | 0 - 6 |
| HW max.: | 2 - 55 mm |
| HW min.: | -6 - 2 mm |
| Spannhöhe: | 18 - 81 mm |
| Spannweite: | 14 - 89 mm |
| Bohrungs-Ø: | 4,5 - 13 mm |
| Fußgröße: | 32 - 100 x 22 - 90 mm |
| Haltekraft F1: | 0,5 - 3,4 kN |
| Haltekraft F2: | 0,7 - 5,5 kN |
| Höhe gespannt: | 81 - 333 mm |
| Andrückschraube: | M12 / M4 / M5 / M6 / M8 x 25 - 110 |
| Länge geöffnet: | 49 - 231 x 50 - 206 mm |
| Maße (L x B x H): | 33 cm / 75 mm / 12,5 cm / 15,3 cm / 20,3 cm / 25,7 cm / 31,5 cm x 24 cm / 57 mm / 68 mm / 90 mm / 10,3 cm / 12,8 cm / 19,5 cm x 10 cm / 29 mm / 37 mm / 47 mm / 68 mm / 80 mm |
| M1: | 27 - 45 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 2,42 kg |
| A: | 14mm |
| B: | 165,5mm |
| C: | 50,5mm |
| D: | 13mm |
| E: | 89mm |
| F: | 28mm |
| H: | 81mm |
| I: | 30mm |
| K: | 24,5mm |
| L: | -mm |
| M: | 67,5-72,5mm |
| N: | 100mm |
| P: | 90mm |
| F1: | 3,4kN |
| F2: | 5,5kN |
| H1: | 333mm |
| L1: | 231mm |
| L2: | 206mm |
| a*: | 60° |
| Bauart: | waagrechter Fuß |
| Größe: | 6 |
| HW max.: | 55mm |
| HW min.: | -2,5mm |
| Spannhöhe: | 81 mm |
| Spannweite: | 89 mm |
| Bohrungs-Ø: | 13 mm |
| Fußgröße: | 100 x 90 mm |
| Haltekraft F1: | 3,4 kN |
| Haltekraft F2: | 5,5 kN |
| Höhe gespannt: | 333 mm |
| Andrückschraube: | M12 x 110 |
| Länge geöffnet: | 231 x 206 mm |
| Maße (L x B x H): | 33 cm x 24 cm x 10 cm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,063 kg |
| A: | 4mm |
| B: | 31mm |
| C: | 8,5-13,5mm |
| D: | 4,5mm |
| E: | 14mm |
| F: | 5,5mm |
| H: | 18mm |
| I: | 8mm |
| K: | 5,5mm |
| L: | -mm |
| M: | 23mm |
| N: | 32mm |
| P: | 22mm |
| F1: | 0,5kN |
| F2: | 0,7kN |
| H1: | 81mm |
| L1: | 49mm |
| L2: | 50mm |
| Bauart: | waagrechter Fuß |
| Größe: | 0 |
| HW max.: | 3,5mm |
| HW min.: | -1,5mm |
| Spannhöhe: | 18 mm |
| Spannweite: | 14 mm |
| Bohrungs-Ø: | 4,5 mm |
| Fußgröße: | 32 x 22 mm |
| Haltekraft F1: | 0,5 kN |
| Haltekraft F2: | 0,7 kN |
| Höhe gespannt: | 81 mm |
| Andrückschraube: | M4 x 25 |
| Länge geöffnet: | 49 x 50 mm |
| Maße (L x B x H): | 75 mm x 57 mm x 29 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,11 kg |
| A: | 5mm |
| B: | 39mm |
| C: | 16mm |
| D: | 4,5mm |
| E: | 18mm |
| F: | 6mm |
| H: | 19mm |
| I: | 10mm |
| K: | 5,5mm |
| L: | -mm |
| M: | 22,5-26mm |
| N: | 34mm |
| P: | 27mm |
| F1: | 0,6kN |
| F2: | 1,1kN |
| H1: | 98,5mm |
| L1: | 61mm |
| L2: | 59mm |
| Bauart: | waagrechter Fuß |
| Größe: | 1 |
| HW max.: | 2mm |
| HW min.: | -4mm |
| Spannhöhe: | 19 mm |
| Spannweite: | 18 mm |
| Bohrungs-Ø: | 4,5 mm |
| Fußgröße: | 34 x 27 mm |
| Haltekraft F1: | 0,6 kN |
| Haltekraft F2: | 1,1 kN |
| Höhe gespannt: | 98,5 mm |
| Andrückschraube: | M5 x 30 |
| Länge geöffnet: | 61 x 59 mm |
| Maße (L x B x H): | 12,5 cm x 68 mm x 37 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,194 kg |
| A: | 6mm |
| B: | 52mm |
| C: | 20mm |
| D: | 5,5mm |
| E: | 25mm |
| F: | 11mm |
| H: | 23mm |
| I: | 12mm |
| K: | 6mm |
| L: | 12,5mm |
| M: | 23-31mm |
| N: | 43mm |
| P: | 32mm |
| F1: | 0,8kN |
| F2: | 1,2kN |
| H1: | 139,5mm |
| L1: | 78mm |
| L2: | 89mm |
| M1: | 27mm |
| a*: | 60° |
| Bauart: | waagrechter Fuß |
| Größe: | 2 |
| HW max.: | 4,5mm |
| HW min.: | -3mm |
| Spannhöhe: | 23 mm |
| Spannweite: | 25 mm |
| Bohrungs-Ø: | 5,5 mm |
| Fußgröße: | 43 x 32 mm |
| Haltekraft F1: | 0,8 kN |
| Haltekraft F2: | 1,2 kN |
| Höhe gespannt: | 139,5 mm |
| Andrückschraube: | M6 x 35 |
| Länge geöffnet: | 78 x 89 mm |
| Maße (L x B x H): | 15,3 cm x 90 mm x 29 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,422 kg |
| A: | 8mm |
| B: | 79mm |
| C: | 20mm |
| D: | 7,5mm |
| E: | 37mm |
| F: | 19mm |
| H: | 33mm |
| I: | 18mm |
| K: | 7,5mm |
| L: | -mm |
| M: | 32,5mm |
| N: | 46mm |
| P: | 35mm |
| F1: | 1,2kN |
| F2: | 2,5kN |
| H1: | 186mm |
| L1: | 112mm |
| L2: | 112mm |
| a*: | 60° |
| Bauart: | waagrechter Fuß |
| Größe: | 3 |
| HW max.: | 11mm |
| HW min.: | 2mm |
| Spannhöhe: | 33 mm |
| Spannweite: | 37 mm |
| Bohrungs-Ø: | 7,5 mm |
| Fußgröße: | 46 x 35 mm |
| Haltekraft F1: | 1,2 kN |
| Haltekraft F2: | 2,5 kN |
| Höhe gespannt: | 186 mm |
| Andrückschraube: | M8 x 45 |
| Länge geöffnet: | 112 x 112 mm |
| Maße (L x B x H): | 20,3 cm x 10,3 cm x 47 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,648 kg |
| A: | 10mm |
| B: | 101mm |
| C: | 32mm |
| D: | 8,6mm |
| E: | 54mm |
| F: | 16mm |
| H: | 42,5mm |
| I: | 20mm |
| K: | 13mm |
| L: | -mm |
| M: | 43,5-46,5mm |
| N: | 64mm |
| P: | 53mm |
| F1: | 1,7kN |
| F2: | 3kN |
| H1: | 221mm |
| L1: | 141mm |
| L2: | 130mm |
| a*: | 60° |
| Bauart: | waagrechter Fuß |
| Größe: | 4 |
| HW max.: | 22,5mm |
| HW min.: | -6mm |
| Spannhöhe: | 42,5 mm |
| Spannweite: | 54 mm |
| Bohrungs-Ø: | 8,6 mm |
| Fußgröße: | 64 x 53 mm |
| Haltekraft F1: | 1,7 kN |
| Haltekraft F2: | 3 kN |
| Höhe gespannt: | 221 mm |
| Andrückschraube: | M8 x 65 |
| Länge geöffnet: | 141 x 130 mm |
| Maße (L x B x H): | 25,7 cm x 12,8 cm x 68 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 1,471 kg |
| A: | 14mm |
| B: | 140mm |
| C: | 45mm |
| D: | 8,5mm |
| E: | 73mm |
| F: | 34mm |
| H: | 55,8mm |
| I: | 25mm |
| K: | 9,5mm |
| L: | 26,5-31,5mm |
| M: | 45-50mm |
| N: | 70mm |
| P: | 65mm |
| F1: | 3kN |
| F2: | 5kN |
| H1: | 281mm |
| L1: | 195mm |
| L2: | 185mm |
| M1: | 45mm |
| a*: | 60° |
| Bauart: | waagrechter Fuß |
| Größe: | 5 |
| HW max.: | 27,5mm |
| HW min.: | -3mm |
| Spannhöhe: | 55,8 mm |
| Spannweite: | 73 mm |
| Bohrungs-Ø: | 8,5 mm |
| Fußgröße: | 70 x 65 mm |
| Haltekraft F1: | 3 kN |
| Haltekraft F2: | 5 kN |
| Höhe gespannt: | 281 mm |
| Andrückschraube: | M12 x 80 |
| Länge geöffnet: | 195 x 185 mm |
| Maße (L x B x H): | 31,5 cm x 19,5 cm x 80 mm |
