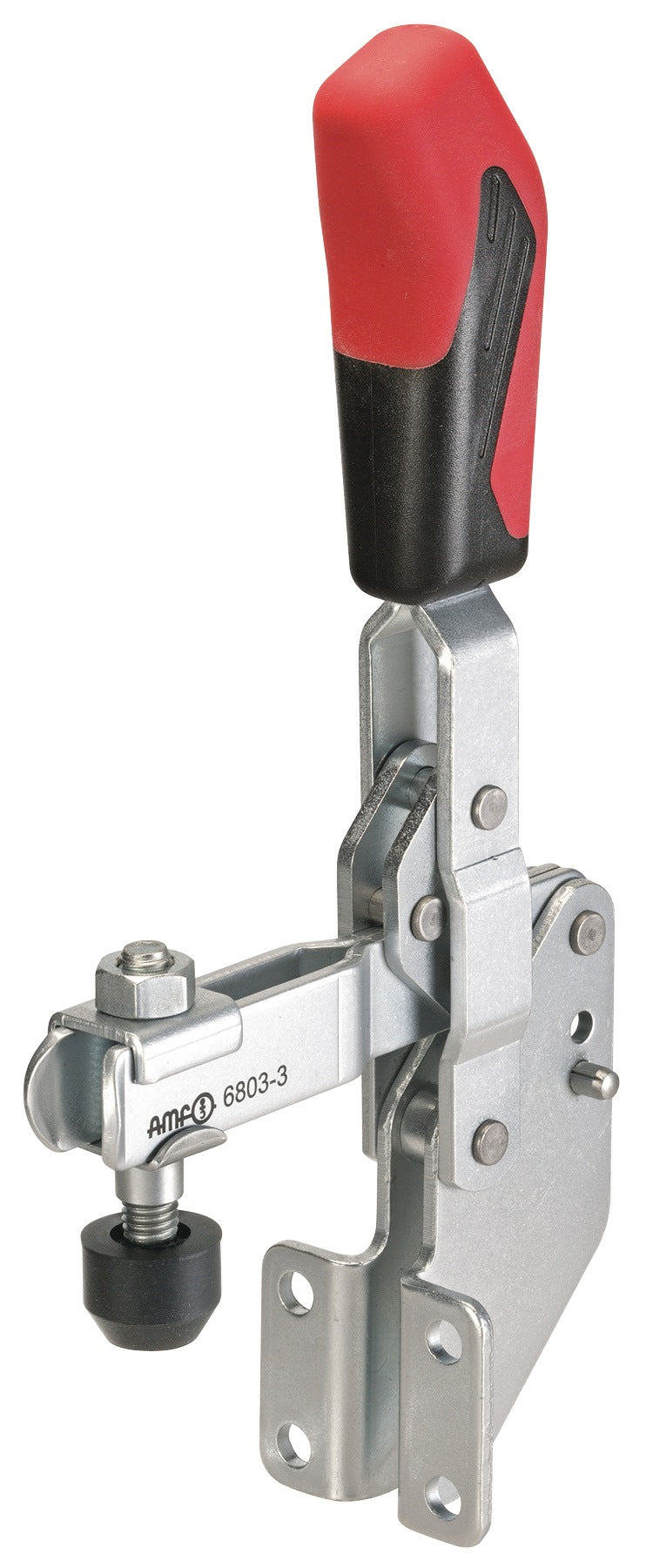

AMF Senkrechtspanner Nr. 6803
Warum bei Tools.de kaufen?
Originalware aus offiziellen Bezugsquellen
Direkt vom Hersteller oder offiziellen Distributor – keine Grauimporte.
Deutscher Standort mit eigenem Lager & Testgelände
Viele Produkte schnell verfügbar und vor Ort erlebbar.
600 m² Showroom für Maschinen & Werkzeug
Vor Ort ansehen, vergleichen und fachkundig beraten lassen.
Eigene Reparaturwerkstatt & Fachtechniker
Persönliche Hilfe auch nach dem Kauf – auch telefonisch.
Der Senkrechtspanner Nr. 6803 mit Winkelfuß von AMF ist ein robustes Spannelement für die Werkstückspannung in der Metall- und Holzverarbeitung. Die Bauart mit Winkelfuß ermöglicht eine flexible Montage auf unterschiedlichen Untergründen und sorgt für eine sichere Fixierung des Werkstücks. Mit einer Spannweite von 54 mm und einer Spannhöhe von 102 mm eignet sich der Spanner für vielfältige Anwendungen in Werkstatt und Industrie. Die Haltekraft beträgt 2 kN im gespannten Zustand und 3 kN im geöffneten Zustand, was eine zuverlässige Klemmung . Der Senkrechtspanner ist in mehreren Ausführungen erhältlich, sodass für unterschiedliche Anforderungen die passende Variante gewählt werden kann. Die präzise Verarbeitung und die Verwendung hochwertiger Materialien machen ihn zu einem unverzichtbaren Helfer für professionelle Spannaufgaben.
Eigenschaften und Vorteile:
- Winkelfuß für flexible Montage auf verschiedenen Untergründen
- Spannweite von 54 mm und Spannhöhe von 102 mm
- Haltekraft F1 2 kN im gespannten Zustand
- Haltekraft F2 3 kN im geöffneten Zustand
- Bohrungs-Ø 8,5 mm für einfache Befestigung
- Fußgröße 52 x 96 mm für stabilen Halt
- In mehreren Ausführungen erhältlich
Zusätzliche Features:
Der Lieferumfang umfasst einen Senkrechtspanner der Marke AMF. Die Ausführung mit Winkelfuß ermöglicht eine direkte Montage auf Maschinentischen oder Vorrichtungen. Je nach gewählter Variante sind unterschiedliche Andrückschrauben und Abmessungen verfügbar.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
AMF Senkrechtspanner Nr. 6803
Herstellerinformationen:

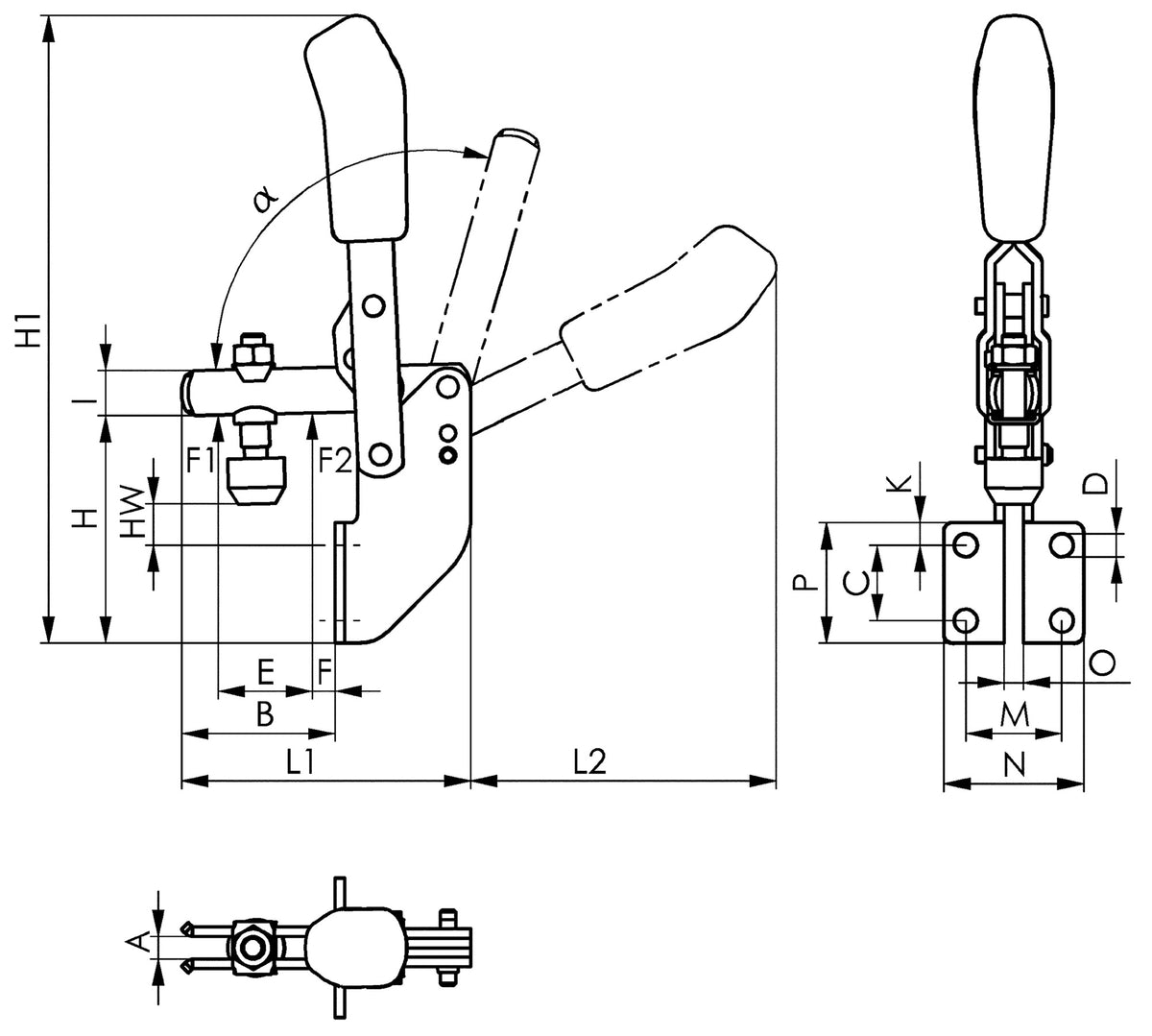

Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,14 - 0,8 kg |
| A: | 5 - 10 mm |
| B: | 34,5 - 84 mm |
| C: | 14 - 32 mm |
| D: | 4,5 - 8,5 mm |
| E: | 18 - 54 mm |
| F: | 6 - 11 mm |
| H: | 45 - 102 mm |
| I: | 10 - 20 mm |
| K: | 6 - 54 mm |
| M: | 20 - 32 mm |
| N: | 30 - 52 mm |
| O: | 5 - 8 mm |
| P: | 30 - 96 mm |
| F1: | 0,8 - 2 kN |
| F2: | 1,1 - 3 kN |
| H1: | 125 - 280 mm |
| L1: | 61 - 141 mm |
| a*: | 60° |
| Bauart: | Winkelfuß |
| Größe: | 1 - 4 |
| Spannhöhe: | 45 - 102 mm |
| Spannweite: | 18 - 54 mm |
| Bohrungs-Ø: | 4,5 - 8,5 mm |
| Fußgröße: | 30 - 52 x 30 - 96 mm |
| Haltekraft F1: | 0,8 - 2 kN |
| Haltekraft F2: | 1,1 - 3 kN |
| Höhe gespannt: | 125 - 280 mm |
| Andrückschraube: | M8 / M5 / M6 x 30 - 65 |
| Länge geöffnet: | 61 - 141 mm |
| Maße (L x B x H): | 13 - 26,5 cm x 12,5 cm / 80 mm / 10 cm / 11 cm x 35 - 52 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,8 kg |
| A: | 10mm |
| B: | 84mm |
| C: | 32mm |
| D: | 8,5mm |
| E: | 54mm |
| F: | 11mm |
| H: | 102mm |
| I: | 20mm |
| K: | 54mm |
| M: | 32mm |
| N: | 52mm |
| O: | 8mm |
| P: | 96mm |
| F1: | 2kN |
| F2: | 3kN |
| H1: | 280mm |
| L1: | 141mm |
| a*: | 60° |
| Bauart: | Winkelfuß |
| Größe: | 4 |
| Spannhöhe: | 102 mm |
| Spannweite: | 54mm |
| Bohrungs-Ø: | 8,5mm |
| Fußgröße: | 52 x 96 mm |
| Haltekraft F1: | 2 kN |
| Haltekraft F2: | 3 kN |
| Höhe gespannt: | 280 mm |
| Andrückschraube: | M8 x 65 |
| Länge geöffnet: | 141 mm |
| Maße (L x B x H): | 26,5 cm x 12,5 cm x 52 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,14 kg |
| A: | 5mm |
| B: | 34,5mm |
| C: | 14mm |
| D: | 4,5mm |
| E: | 18mm |
| F: | 7mm |
| H: | 45mm |
| I: | 10mm |
| K: | 10mm |
| M: | 20mm |
| N: | 30mm |
| O: | 5mm |
| P: | 30mm |
| F1: | 0,8kN |
| F2: | 1,1kN |
| H1: | 125mm |
| L1: | 61mm |
| Bauart: | Winkelfuß |
| Größe: | 1 |
| Spannhöhe: | 45 mm |
| Spannweite: | 18mm |
| Bohrungs-Ø: | 4,5mm |
| Fußgröße: | 30 x 30 mm |
| Haltekraft F1: | 0,8 kN |
| Haltekraft F2: | 1,1 kN |
| Höhe gespannt: | 125 mm |
| Andrückschraube: | M5 x 30 |
| Länge geöffnet: | 61 mm |
| Maße (L x B x H): | 13 cm x 80 mm x 35 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,22 kg |
| A: | 6mm |
| B: | 41mm |
| C: | 20mm |
| D: | 6,1mm |
| E: | 25mm |
| F: | 6mm |
| H: | 60mm |
| I: | 12mm |
| K: | 6mm |
| M: | 25,5mm |
| N: | 37mm |
| O: | 5mm |
| P: | 32mm |
| F1: | 1kN |
| F2: | 1,2kN |
| H1: | 167mm |
| L1: | 77mm |
| a*: | 60° |
| Bauart: | Winkelfuß |
| Größe: | 2 |
| Spannhöhe: | 60 mm |
| Spannweite: | 25mm |
| Bohrungs-Ø: | 6,1mm |
| Fußgröße: | 37 x 32 mm |
| Haltekraft F1: | 1 kN |
| Haltekraft F2: | 1,2 kN |
| Höhe gespannt: | 167 mm |
| Andrückschraube: | M6 x 35 |
| Länge geöffnet: | 77 mm |
| Maße (L x B x H): | 20 cm x 10 cm x 45 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,42 kg |
| A: | 8mm |
| B: | 63mm |
| C: | 24mm |
| D: | 6,5mm |
| E: | 37mm |
| F: | 11mm |
| H: | 71mm |
| I: | 18mm |
| K: | 7mm |
| M: | 28,5mm |
| N: | 42,5mm |
| O: | 6mm |
| P: | 38mm |
| F1: | 1,4kN |
| F2: | 2,5kN |
| H1: | 223mm |
| L1: | 111mm |
| a*: | 60° |
| Bauart: | Winkelfuß |
| Größe: | 3 |
| Spannhöhe: | 71 mm |
| Spannweite: | 37mm |
| Bohrungs-Ø: | 6,5mm |
| Fußgröße: | 42,5 x 38 mm |
| Haltekraft F1: | 1,4 kN |
| Haltekraft F2: | 2,5 kN |
| Höhe gespannt: | 223 mm |
| Andrückschraube: | M8 x 45 |
| Länge geöffnet: | 111 mm |
| Maße (L x B x H): | 24 cm x 11 cm x 45 mm |
