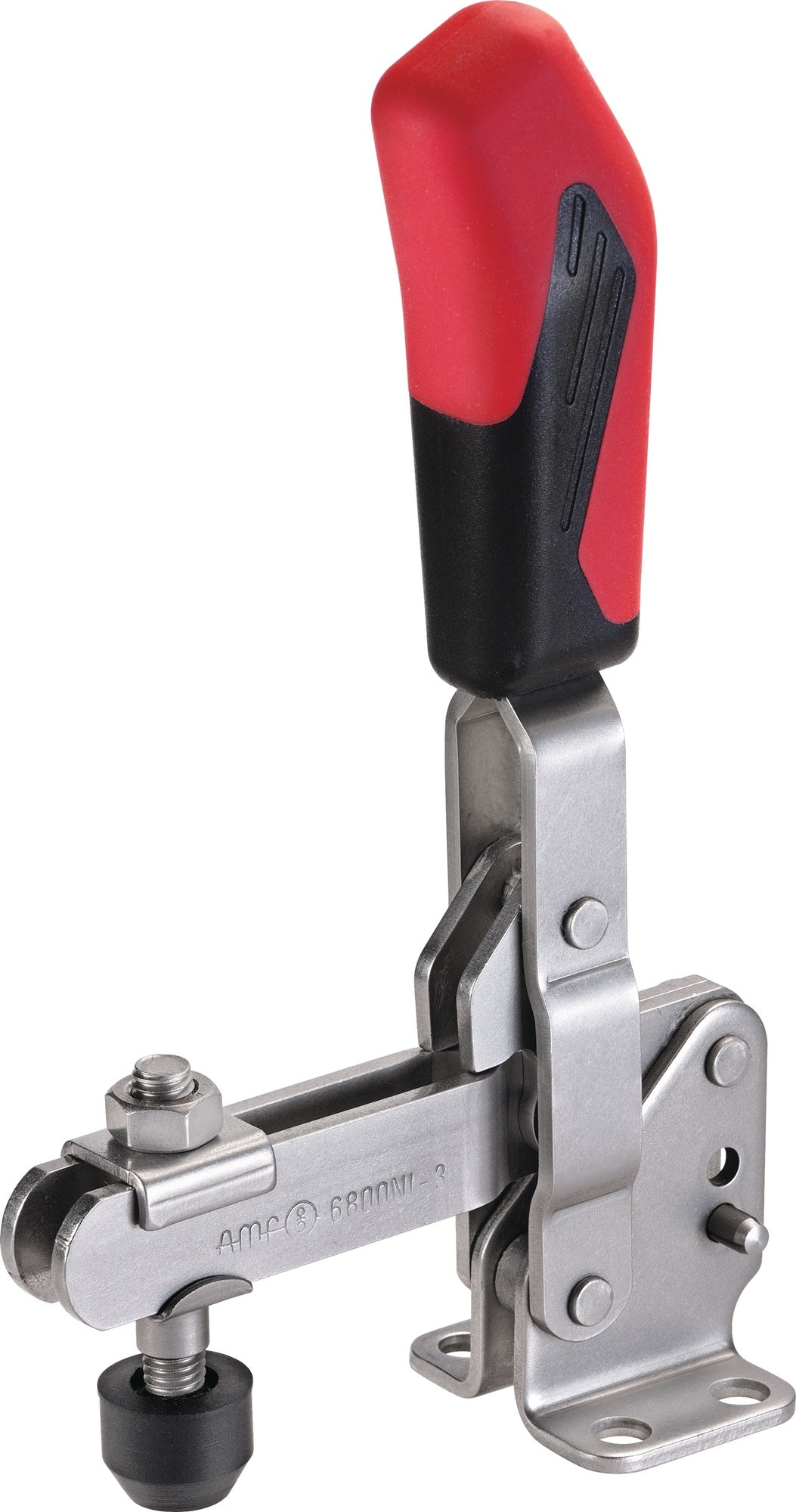

Der Senkrechtspanner Nr. 6800NI mit waagrechtem Fuß von AMF ist ein präziser Schnellspanner für die Werkstückspannung in der Spanntechnik. Aus hochwertigem Edelstahl gefertigt, bietet er eine zuverlässige Haltekraft und ist in mehreren Ausführungen erhältlich. Die waagrechte Fußbauart ermöglicht eine flexible Montage auf verschiedenen Vorrichtungen. Mit einer Spannweite von 14 mm und einer Spannhöhe von 18 mm eignet sich der Spanner ideal für feinmechanische Anwendungen. Die Bohrung mit 4,5 mm Durchmesser sorgt für eine einfache Befestigung. Die Haltekraft F1 beträgt 0,5 kN, F2 0,7 kN. Der Spannwinkel liegt bei 95°. Die kompakte Bauform mit einer Höhe von 81 mm im gespannten Zustand macht ihn vielseitig einsetzbar. Die Lieferung erfolgt als einzelnes Stück.
Eigenschaften und Vorteile:
- Hochwertiger Edelstahl für Korrosionsbeständigkeit und
- Waagrechter Fuß für flexible Montage
- Haltekraft F1: 0,5 kN, F2: 0,7 kN
- Spannweite 14 mm, Spannhöhe 18 mm
- Bohrungs-Ø 4,5 mm für einfache Befestigung
- Spannwinkel 95° für sicheren Halt
- In mehreren Ausführungen erhältlich
Zusätzliche Features:
Lieferumfang: 1 Stück Senkrechtspanner Nr. 6800NI mit waagrechtem Fuß von AMF.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Senkrechtspanner Nr.6800NI waagrechter Fuß AMF
Herstellerinformationen:

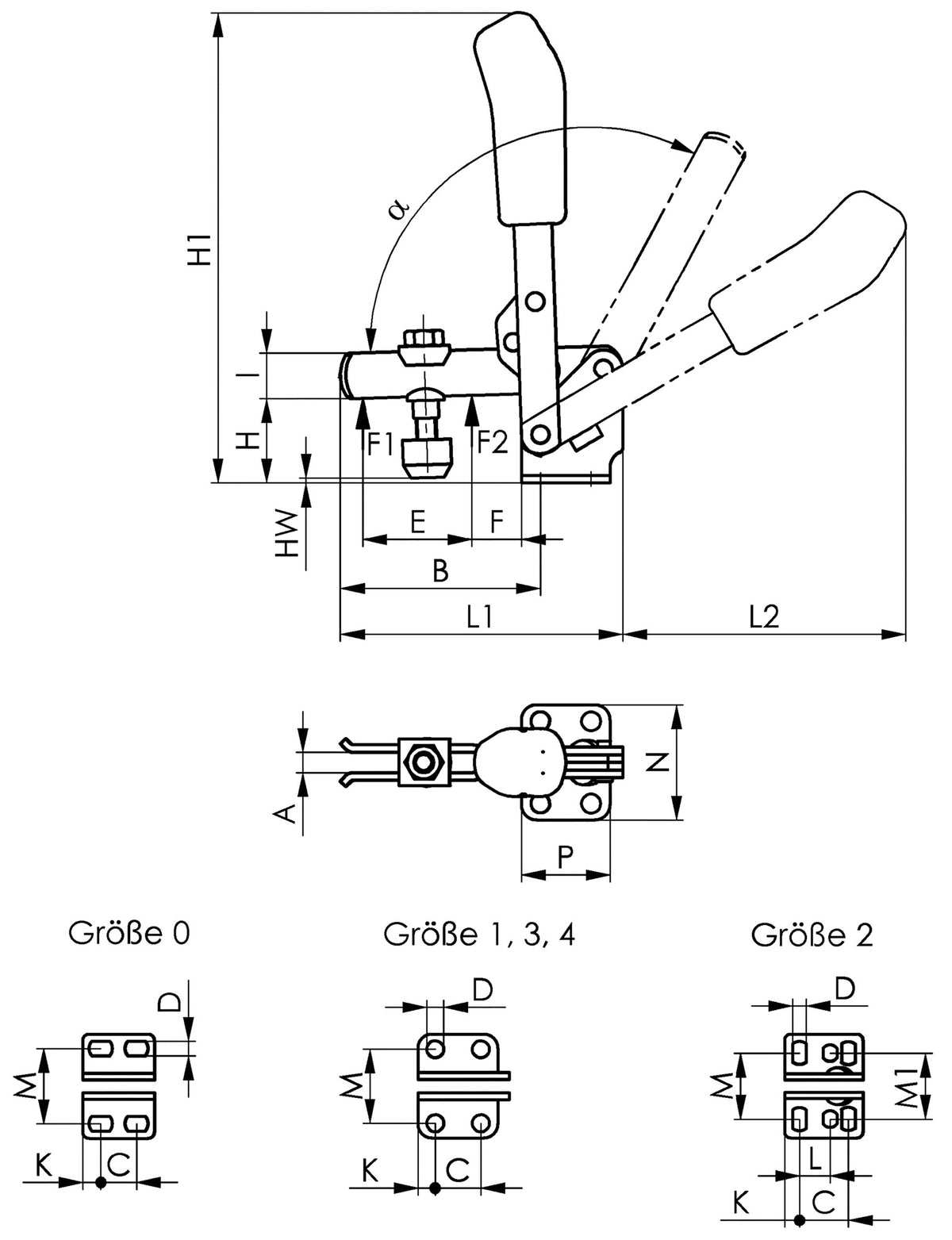

Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,06 - 0,69 kg |
| A: | 4 - 10 mm |
| B: | 31 - 100 mm |
| C: | 8,5-13,5mm / 16mm / 20mm / 32mm |
| D: | 4,5 - 8,5 mm |
| E: | 14 - 54 mm |
| F: | 5,5 - 19 mm |
| H: | 18 - 42,5 mm |
| I: | 8 - 20 mm |
| K: | 4,3 - 13 mm |
| M: | 23mm / 24mm / 23-31mm / 32mm / 45mm |
| N: | 32 - 64 mm |
| P: | 22 - 53 mm |
| F1: | 0,5 - 1,7 kN |
| F2: | 0,7 - 3 kN |
| H1: | 81 - 220 mm |
| L1: | 49 - 141 mm |
| L2: | 50 - 130 mm |
| Bauart: | waagrechter Fuß |
| Größe: | 0 - 4 |
| HW max.: | 2 - 22 mm |
| HW min.: | -1,5mm / -4,2mm / -3,3mm / +2,4mm / -6mm |
| Material: | Edelstahl |
| Spannhöhe: | 18 - 42,5 mm |
| Spannweite: | 14 - 54 mm |
| Bohrungs-Ø: | 4,5 - 8,5 mm |
| Fußgröße: | 32 - 64 x 22 - 53 mm |
| Haltekraft F1: | 0,5 - 1,7 kN |
| Haltekraft F2: | 0,7 - 3 kN |
| Höhe gespannt: | 81 - 220 mm |
| Andrückschraube: | M4 / M5 / M6 / M8 x 25 - 65 |
| Länge geöffnet: | 49 - 141 x 50 - 130 mm |
| Maße (L x B x H): | 10 - 20,5 cm x 70 mm / 65 mm / 80 mm / 12 cm / 13 cm x 30 - 70 mm |
| L: | 12,5mm |
| M1: | 27 |
| a*: | 60° |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,06 kg |
| A: | 4mm |
| B: | 31mm |
| C: | 8,5-13,5mm |
| D: | 4,5mm |
| E: | 14mm |
| F: | 5,5mm |
| H: | 18mm |
| I: | 8mm |
| K: | 4,3mm |
| M: | 23mm |
| N: | 32mm |
| P: | 22mm |
| F1: | 0,5kN |
| F2: | 0,7kN |
| H1: | 81mm |
| L1: | 49mm |
| L2: | 50mm |
| Bauart: | waagrechter Fuß |
| Größe: | 0 |
| HW max.: | 3,5mm |
| HW min.: | -1,5mm |
| Material: | Edelstahl |
| Spannhöhe: | 18 mm |
| Spannweite: | 14 mm |
| Bohrungs-Ø: | 4,5 mm |
| Fußgröße: | 32 x 22 mm |
| Haltekraft F1: | 0,5 kN |
| Haltekraft F2: | 0,7 kN |
| Höhe gespannt: | 81 mm |
| Andrückschraube: | M4 x 25 |
| Länge geöffnet: | 49 x 50 mm |
| Maße (L x B x H): | 10 cm x 70 mm x 30 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,11 kg |
| A: | 5mm |
| B: | 39mm |
| C: | 16mm |
| D: | 4,5mm |
| E: | 17,5mm |
| F: | 6mm |
| H: | 19mm |
| I: | 10mm |
| K: | 5,5mm |
| M: | 24mm |
| N: | 34mm |
| P: | 27mm |
| F1: | 0,6kN |
| F2: | 1,1kN |
| H1: | 98mm |
| L1: | 61mm |
| L2: | 57mm |
| Bauart: | waagrechter Fuß |
| Größe: | 1 |
| HW max.: | 2mm |
| HW min.: | -4,2mm |
| Material: | Edelstahl |
| Spannhöhe: | 19 mm |
| Spannweite: | 17,5 mm |
| Bohrungs-Ø: | 4,5 mm |
| Fußgröße: | 34 x 27 mm |
| Haltekraft F1: | 0,6 kN |
| Haltekraft F2: | 1,1 kN |
| Höhe gespannt: | 98 mm |
| Andrückschraube: | M5 x 30 |
| Länge geöffnet: | 61 x 57 mm |
| Maße (L x B x H): | 10 cm x 65 mm x 35 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,19 kg |
| A: | 6mm |
| B: | 52mm |
| C: | 20mm |
| D: | 5,5mm |
| E: | 25mm |
| F: | 11mm |
| H: | 23mm |
| I: | 12mm |
| K: | 6mm |
| L: | 12,5mm |
| M: | 23-31mm |
| N: | 43mm |
| P: | 32mm |
| F1: | 0,8kN |
| F2: | 1,2kN |
| H1: | 129mm |
| L1: | 78mm |
| L2: | 80mm |
| M1: | 27 |
| a*: | 60° |
| Bauart: | waagrechter Fuß |
| Größe: | 2 |
| HW max.: | 5mm |
| HW min.: | -3,3mm |
| Material: | Edelstahl |
| Spannhöhe: | 23 mm |
| Spannweite: | 25 mm |
| Bohrungs-Ø: | 5,5 mm |
| Fußgröße: | 43 x 32 mm |
| Haltekraft F1: | 0,8 kN |
| Haltekraft F2: | 1,2 kN |
| Höhe gespannt: | 129 mm |
| Andrückschraube: | M6 x 35 |
| Länge geöffnet: | 78 x 80 mm |
| Maße (L x B x H): | 12 cm x 80 mm x 43 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,42 kg |
| A: | 8mm |
| B: | 79mm |
| C: | 20mm |
| D: | 7,5mm |
| E: | 36mm |
| F: | 19mm |
| H: | 33mm |
| I: | 18mm |
| K: | 7,5mm |
| M: | 32mm |
| N: | 46mm |
| P: | 35mm |
| F1: | 1,2kN |
| F2: | 2,5kN |
| H1: | 186mm |
| L1: | 112mm |
| L2: | 112mm |
| a*: | 60° |
| Bauart: | waagrechter Fuß |
| Größe: | 3 |
| HW max.: | 11,2mm |
| HW min.: | +2,4mm |
| Material: | Edelstahl |
| Spannhöhe: | 33 mm |
| Spannweite: | 36 mm |
| Bohrungs-Ø: | 7,5 mm |
| Fußgröße: | 46 x 35 mm |
| Haltekraft F1: | 1,2 kN |
| Haltekraft F2: | 2,5 kN |
| Höhe gespannt: | 186 mm |
| Andrückschraube: | M8 x 45 |
| Länge geöffnet: | 112 x 112 mm |
| Maße (L x B x H): | 20,5 cm x 12 cm x 50 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,69 kg |
| A: | 10mm |
| B: | 100mm |
| C: | 32mm |
| D: | 8,5mm |
| E: | 54mm |
| F: | 16mm |
| H: | 42,5mm |
| I: | 20mm |
| K: | 13mm |
| M: | 45mm |
| N: | 64mm |
| P: | 53mm |
| F1: | 1,7kN |
| F2: | 3kN |
| H1: | 220mm |
| L1: | 141mm |
| L2: | 130mm |
| a*: | 60° |
| Bauart: | waagrechter Fuß |
| Größe: | 4 |
| HW max.: | 22mm |
| HW min.: | -6mm |
| Material: | Edelstahl |
| Spannhöhe: | 42,5 mm |
| Spannweite: | 54 mm |
| Bohrungs-Ø: | 8,5 mm |
| Fußgröße: | 64 x 53 mm |
| Haltekraft F1: | 1,7 kN |
| Haltekraft F2: | 3 kN |
| Höhe gespannt: | 220 mm |
| Andrückschraube: | M8 x 65 |
| Länge geöffnet: | 141 x 130 mm |
| Maße (L x B x H): | 14,5 cm x 13 cm x 70 mm |
