AMF Spanneisen DIN 6314 für T-Nut
Warum bei Tools.de kaufen?
Originalware aus offiziellen Bezugsquellen
Direkt vom Hersteller oder offiziellen Distributor – keine Grauimporte.
Deutscher Standort mit eigenem Lager & Testgelände
Viele Produkte schnell verfügbar und vor Ort erlebbar.
600 m² Showroom für Maschinen & Werkzeug
Vor Ort ansehen, vergleichen und fachkundig beraten lassen.
Eigene Reparaturwerkstatt & Fachtechniker
Persönliche Hilfe auch nach dem Kauf – auch telefonisch.

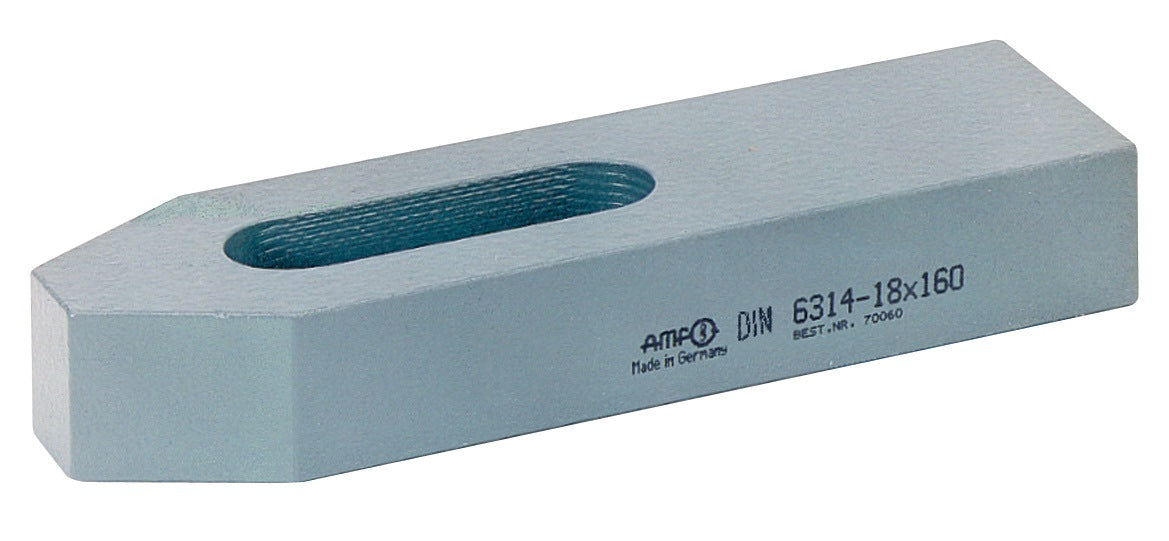

Das Spanneisen DIN 6314 von AMF ist ein robustes Spannelement aus Vergütungsstahl, das in der Werkstückspannung für sicheren Halt sorgt. Die flache, lackierte Ausführung eignet sich für den Einsatz in T-Nuten von Maschinentischen und spannt Werkstücke zuverlässig. Mit der genormten Bauform nach DIN 6314 lässt sich das Spanneisen vielseitig in bestehende Spannsysteme integrieren. Es ist in mehreren Ausführungen erhältlich, sodass für unterschiedliche T-Nut-Größen, Spannschrauben und Schlitzlängen die passende Variante gewählt werden kann. Die solide Verarbeitung aus Vergütungsstahl verleiht dem Spanneisen die nötige Stabilität für anspruchsvolle Spannaufgaben. Ob in der Einzelfertigung oder in der Serienproduktion – dieses Spanneisen unterstützt eine präzise und wiederholgenaue Werkstückspannung.
Eigenschaften und Vorteile:
- Normgerechte Bauform nach DIN 6314 für kompatible Spannsysteme
- Hergestellt aus hochwertigem Vergütungsstahl
- Lackierte Oberfläche für zusätzlichen Korrosionsschutz
- Flache Ausführung für vielseitige Spannaufgaben
- Geeignet für den Einsatz in T-Nuten von Maschinentischen
- In verschiedenen Ausführungen für unterschiedliche Anforderungen erhältlich
- Robuste Konstruktion für sicheren Halt beim Spanen
Zusätzliche Features:
Das Spanneisen wird einzeln geliefert. Es ist in mehreren Varianten erhältlich, die sich in den Abmessungen und der Passung für T-Nuten, Spannschrauben und Schlitzlängen unterscheiden. Die Auswahl der passenden Ausführung erfolgt direkt auf der Produktseite.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
AMF Spanneisen DIN 6314 für T-Nut
Herstellerinformationen:

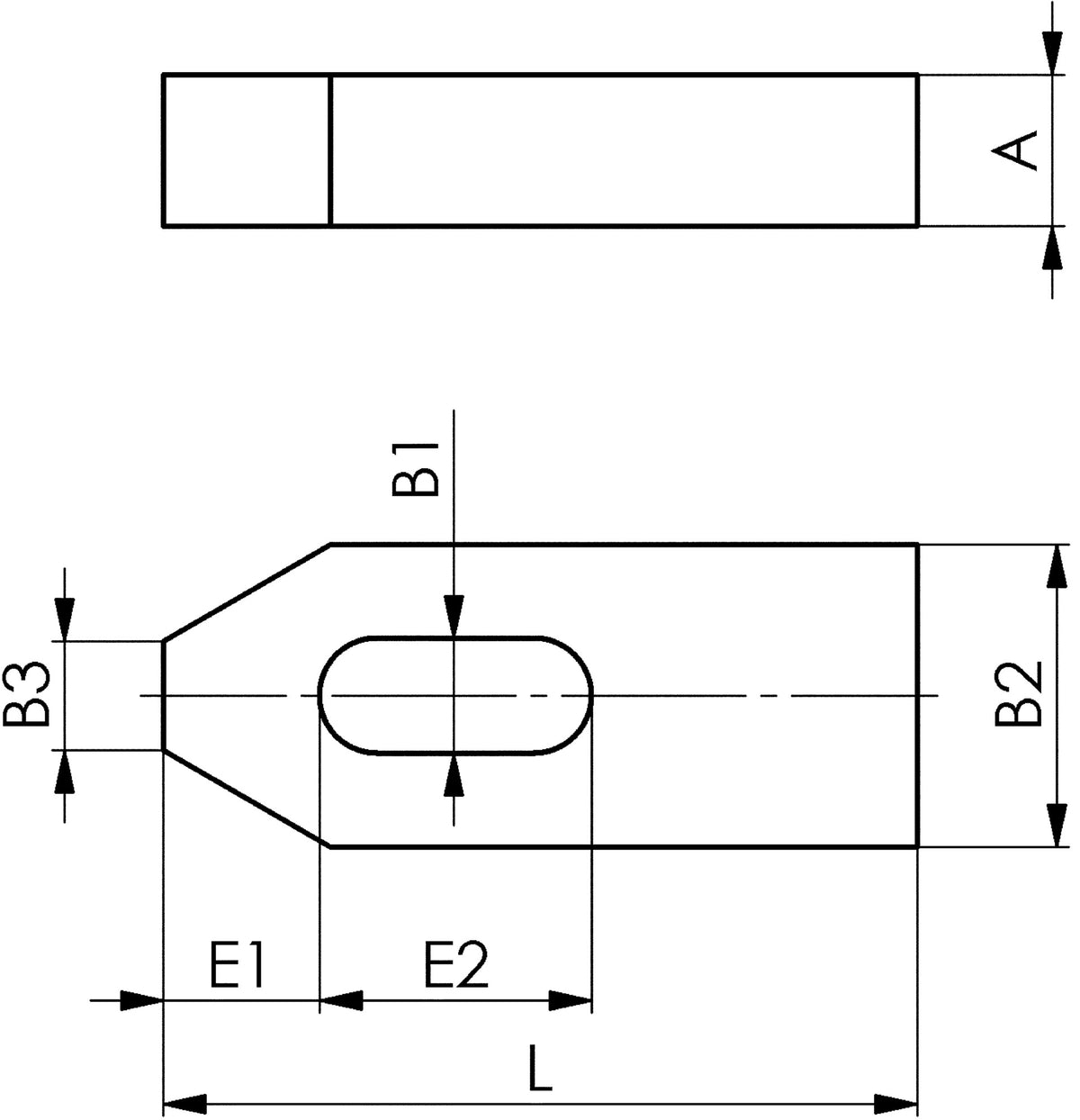

Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 0,113 - 15 kg |
| A: | 12 - 60 mm |
| L: | 60 - 400 mm |
| B1: | 9 - 43 mm |
| B2: | 25 - 100 mm |
| B3: | 10 - 43 mm |
| E1: | 13 - 100 mm |
| E2: | 22 - 150 mm |
| Norm: | DIN 6314 |
| Breite: | 25 - 100 mm |
| Länge: | 60 - 400 mm |
| Bauform: | flach |
| Stärke: | 12 - 60 mm |
| für T-Nut: | 36 mm / 42 + 48 mm / 8 mm / 10 mm / 12 + 14 + 16 mm / 16 + 18 mm / 20 + 22 mm |
| Schlitzbreite: | 9 - 43 mm |
| Schlitzlänge: | 22 - 150 mm |
| für Spannschraube: | M30 / M36, M42 / M8 / M10 / M12, M14 / M16, M18 / M20, M22 |
| Maße (L x B x H): | 25 cm / 31,5 cm / 59 mm / 79 mm / 10 cm / 12,6 cm / 16 cm / 15,9 cm u. a. x 24 - 80 mm x 12 - 80 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 4,934 kg |
| A: | 40mm |
| L: | 250mm |
| B1: | 33mm |
| B2: | 80mm |
| B3: | 34mm |
| E1: | 45mm |
| E2: | 100mm |
| Norm: | DIN 6314 |
| Breite: | 80 mm |
| Länge: | 250 mm |
| Bauform: | flach |
| Stärke: | 40 mm |
| für T-Nut: | 36 mm |
| Schlitzbreite: | 33 mm |
| Schlitzlänge: | 100 mm |
| für Spannschraube: | M30 |
| Maße (L x B x H): | 25 cm x 80 mm x 40 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 7,788 kg |
| A: | 50mm |
| L: | 315mm |
| B1: | 33mm |
| B2: | 80mm |
| B3: | 34mm |
| E1: | 45mm |
| E2: | 130mm |
| Norm: | DIN 6314 |
| Breite: | 80 mm |
| Länge: | 315 mm |
| Bauform: | flach |
| Stärke: | 50 mm |
| für T-Nut: | 36 mm |
| Schlitzbreite: | 33 mm |
| Schlitzlänge: | 130 mm |
| für Spannschraube: | M30 |
| Maße (L x B x H): | 31,5 cm x 50 mm x 80 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 15 kg |
| A: | 60mm |
| L: | 400mm |
| B1: | 43mm |
| B2: | 100mm |
| B3: | 43mm |
| E1: | 100mm |
| E2: | 150mm |
| Norm: | DIN 6314 |
| Breite: | 100 mm |
| Länge: | 400 mm |
| Bauform: | flach |
| Stärke: | 60 mm |
| für T-Nut: | 42 + 48 mm |
| Schlitzbreite: | 43 mm |
| Schlitzlänge: | 150 mm |
| für Spannschraube: | M36, M42 |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 0,113 kg |
| A: | 12mm |
| L: | 60mm |
| B1: | 9mm |
| B2: | 25mm |
| B3: | 10mm |
| E1: | 13mm |
| E2: | 22mm |
| Norm: | DIN 6314 |
| Breite: | 25 mm |
| Länge: | 60 mm |
| Bauform: | flach |
| Stärke: | 12 mm |
| für T-Nut: | 8 mm |
| Schlitzbreite: | 9 mm |
| Schlitzlänge: | 22 mm |
| für Spannschraube: | M8 |
| Maße (L x B x H): | 59 mm x 24 mm x 12 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 0,226 kg |
| A: | 15mm |
| L: | 80mm |
| B1: | 11mm |
| B2: | 30mm |
| B3: | 12mm |
| E1: | 15mm |
| E2: | 30mm |
| Norm: | DIN 6314 |
| Breite: | 30 mm |
| Länge: | 80 mm |
| Bauform: | flach |
| Stärke: | 15 mm |
| für T-Nut: | 10 mm |
| Schlitzbreite: | 11 mm |
| Schlitzlänge: | 30 mm |
| für Spannschraube: | M10 |
| Maße (L x B x H): | 79 mm x 29 mm x 14 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 0,49 kg |
| A: | 20mm |
| L: | 100mm |
| B1: | 14mm |
| B2: | 40mm |
| B3: | 14mm |
| E1: | 21mm |
| E2: | 40mm |
| Norm: | DIN 6314 |
| Breite: | 40 mm |
| Länge: | 100 mm |
| Bauform: | flach |
| Stärke: | 20 mm |
| für T-Nut: | 12 + 14 + 16 mm |
| Schlitzbreite: | 14 mm |
| Schlitzlänge: | 40 mm |
| für Spannschraube: | M12, M14 |
| Maße (L x B x H): | 10 cm x 40 mm x 19 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 0,621 kg |
| A: | 20mm |
| L: | 125mm |
| B1: | 14mm |
| B2: | 40mm |
| B3: | 14mm |
| E1: | 21mm |
| E2: | 50mm |
| Norm: | DIN 6314 |
| Breite: | 40 mm |
| Länge: | 125 mm |
| Bauform: | flach |
| Stärke: | 20 mm |
| für T-Nut: | 12 + 14 + 16 mm |
| Schlitzbreite: | 14 mm |
| Schlitzlänge: | 50 mm |
| für Spannschraube: | M12, M14 |
| Maße (L x B x H): | 12,6 cm x 40 mm x 19 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 0,96 kg |
| A: | 25mm |
| L: | 125mm |
| B1: | 18mm |
| B2: | 50mm |
| B3: | 18mm |
| E1: | 26mm |
| E2: | 45mm |
| Norm: | DIN 6314 |
| Breite: | 50 mm |
| Länge: | 125 mm |
| Bauform: | flach |
| Stärke: | 25 mm |
| für T-Nut: | 16 + 18 mm |
| Schlitzbreite: | 18 mm |
| Schlitzlänge: | 45 mm |
| für Spannschraube: | M16, M18 |
| Maße (L x B x H): | 12,6 cm x 50 mm x 24 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 1,24 kg |
| A: | 25mm |
| L: | 160mm |
| B1: | 18mm |
| B2: | 50mm |
| B3: | 18mm |
| E1: | 26mm |
| E2: | 65mm |
| Norm: | DIN 6314 |
| Breite: | 50 mm |
| Länge: | 160 mm |
| Bauform: | flach |
| Stärke: | 25 mm |
| für T-Nut: | 16 + 18 mm |
| Schlitzbreite: | 18 mm |
| Schlitzlänge: | 65 mm |
| für Spannschraube: | M16, M18 |
| Maße (L x B x H): | 16 cm x 50 mm x 24 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 1,787 kg |
| A: | 30mm |
| L: | 160mm |
| B1: | 22mm |
| B2: | 60mm |
| B3: | 22mm |
| E1: | 30mm |
| E2: | 60mm |
| Norm: | DIN 6314 |
| Breite: | 60 mm |
| Länge: | 160 mm |
| Bauform: | flach |
| Stärke: | 30 mm |
| für T-Nut: | 20 + 22 mm |
| Schlitzbreite: | 22 mm |
| Schlitzlänge: | 60 mm |
| für Spannschraube: | M20, M22 |
| Maße (L x B x H): | 15,9 cm x 60 mm x 29 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 2,237 kg |
| A: | 30mm |
| L: | 200mm |
| B1: | 22mm |
| B2: | 60mm |
| B3: | 22mm |
| E1: | 30mm |
| E2: | 80mm |
| Norm: | DIN 6314 |
| Breite: | 60 mm |
| Länge: | 200 mm |
| Bauform: | flach |
| Stärke: | 30 mm |
| für T-Nut: | 20 + 22 mm |
| Schlitzbreite: | 22 mm |
| Schlitzlänge: | 80 mm |
| für Spannschraube: | M20, M22 |
| Maße (L x B x H): | 20 cm x 60 mm x 29 mm |
