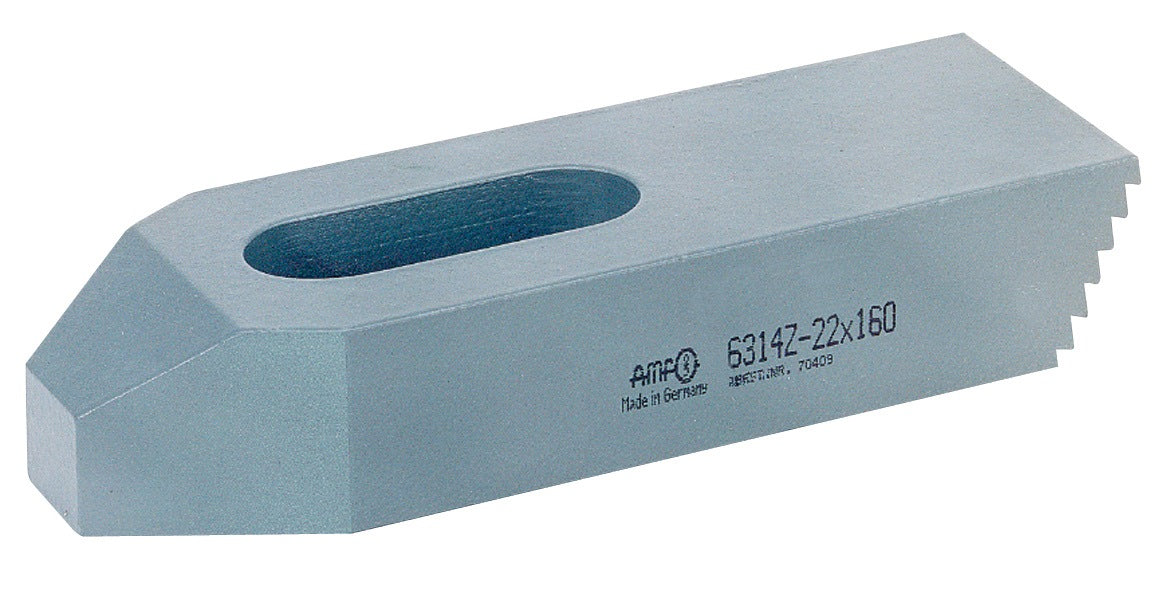

Das Spanneisen Nr. 6314Z von AMF ist ein präzises Spannelement für die Werkstückspannung auf Maschinentischen mit T-Nuten. Die Ausführung mit Treppenzähnen sorgt für einen formschlüssigen Halt und ist ausschließlich passend zu gezahnten Spannunterlagen Nr. 6500E. Die lange Bauform eignet sich für große Spannweiten durch breite Nutabstände oder größere Spanntiefe am Werkstück, beispielsweise auf Graviermaschinen. Das Spanneisen ist in mehreren Ausführungen erhältlich, sodass für unterschiedliche T-Nut-Größen und Spannschrauben die passende Variante gewählt werden kann. Die robuste Stahlausführung eine zuverlässige Kraftübertragung beim Spannen. Mit einer Breite von 20 mm und einer Stärke von 10 mm bietet es eine stabile Basis für anspruchsvolle Spannaufgaben. Geliefert wird ein Stück.
Eigenschaften und Vorteile:
- Mit Treppenzähnen für formschlüssigen Halt auf gezahnten Spannunterlagen Nr. 6500E
- Lange Ausführung für große Spannweiten und tiefe Werkstücke
- Geeignet für Graviermaschinen und andere Spannanwendungen
- Robuste Stahlkonstruktion mit 20 mm Breite und 10 mm Stärke
- In verschiedenen Ausführungen für unterschiedliche T-Nuten und Spannschrauben erhältlich
- Präzise Fertigung für zuverlässige Spannkraft
Zusätzliche Features:
Das Spanneisen ist ausschließlich in Kombination mit den gezahnten Spannunterlagen Nr. 6500E zu verwenden. Es ist in mehreren Ausführungen erhältlich, die auf verschiedene T-Nut-Größen und Spannschrauben abgestimmt sind. Der Lieferumfang umfasst ein Spanneisen.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
AMF Spanneisen Nr. 6314Z mit Treppenzähnen für
Herstellerinformationen:

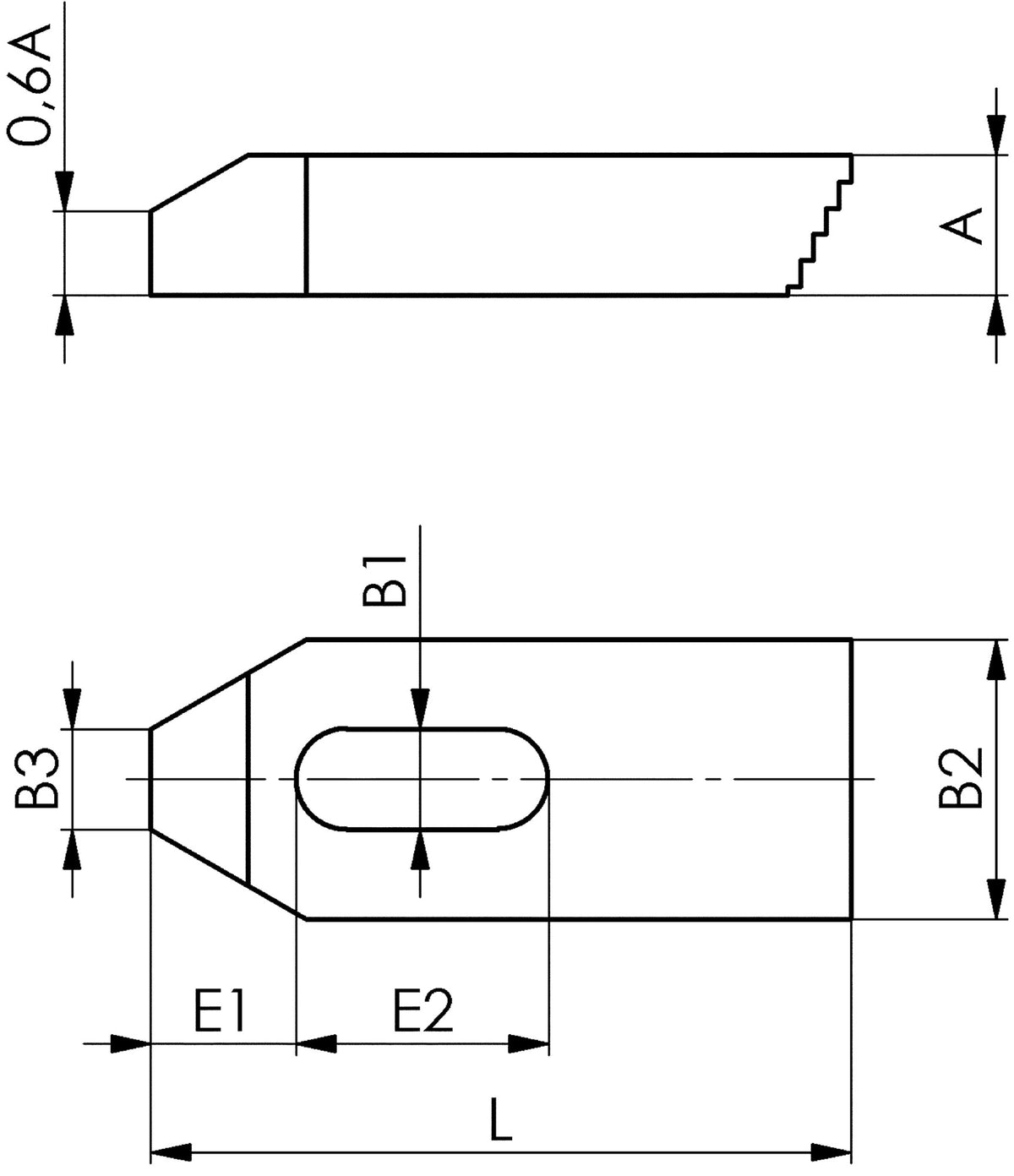

Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 0,09 - 1,5 kg |
| A: | 10 - 25 mm |
| L: | 60 - 200 mm |
| B1: | 6,6 - 18 mm |
| B2: | 20 - 50 mm |
| B3: | 8 - 18 mm |
| E1: | 10 - 26 mm |
| E2: | 22 - 110 mm |
| Breite: | 20 - 50 mm |
| Länge: | 60 - 200 mm |
| Modell: | Nr. 6314Z |
| Bauform: | mit Treppenzähnen |
| Stärke: | 10 - 25 mm |
| für T-Nut: | 6 mm / 8 mm / 16 + 18 mm |
| Schlitzbreite: | 6,6 - 18 mm |
| Schlitzlänge: | 22 - 110 mm |
| für Spannschraube: | M6 / M8 / M16, M18 |
| Maße (L x B x H): | 12,5 cm / 98 mm / 20,5 cm / 60 mm x 24 - 60 mm x 12 - 25 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 0,09 kg |
| A: | 10mm |
| L: | 80mm |
| B1: | 6,6mm |
| B2: | 20mm |
| B3: | 8mm |
| E1: | 10mm |
| E2: | 45mm |
| Breite: | 20 mm |
| Länge: | 80 mm |
| Modell: | Nr. 6314Z |
| Bauform: | mit Treppenzähnen |
| Stärke: | 10 mm |
| für T-Nut: | 6 mm |
| Schlitzbreite: | 6,6 mm |
| Schlitzlänge: | 45 mm |
| für Spannschraube: | M6 |
| Maße (L x B x H): | 12,5 cm x 60 mm x 15 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 0,18 kg |
| A: | 12mm |
| L: | 100mm |
| B1: | 9mm |
| B2: | 25mm |
| B3: | 10mm |
| E1: | 13mm |
| E2: | 60mm |
| Breite: | 25 mm |
| Länge: | 100 mm |
| Modell: | Nr. 6314Z |
| Bauform: | mit Treppenzähnen |
| Stärke: | 12 mm |
| für T-Nut: | 8 mm |
| Schlitzbreite: | 9 mm |
| Schlitzlänge: | 60 mm |
| für Spannschraube: | M8 |
| Maße (L x B x H): | 98 mm x 25 mm x 12 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 1,5 kg |
| A: | 25mm |
| L: | 200mm |
| B1: | 18mm |
| B2: | 50mm |
| B3: | 18mm |
| E1: | 26mm |
| E2: | 110mm |
| Breite: | 50 mm |
| Länge: | 200 mm |
| Modell: | Nr. 6314Z |
| Bauform: | mit Treppenzähnen |
| Stärke: | 25 mm |
| für T-Nut: | 16 + 18 mm |
| Schlitzbreite: | 18 mm |
| Schlitzlänge: | 110 mm |
| für Spannschraube: | M16, M18 |
| Maße (L x B x H): | 20,5 cm x 50 mm x 25 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Spanneisen, Spanner und Zubehör |
| Gewicht: | 0,1 kg |
| A: | 12mm |
| L: | 60mm |
| B1: | 9mm |
| B2: | 25mm |
| B3: | 10mm |
| E1: | 13mm |
| E2: | 22mm |
| Breite: | 25 mm |
| Länge: | 60 mm |
| Modell: | Nr. 6314Z |
| Bauform: | mit Treppenzähnen |
| Stärke: | 12 mm |
| für T-Nut: | 8 mm |
| Schlitzbreite: | 9 mm |
| Schlitzlänge: | 22 mm |
| für Spannschraube: | M8 |
| Maße (L x B x H): | 60 mm x 24 mm x 12 mm |
