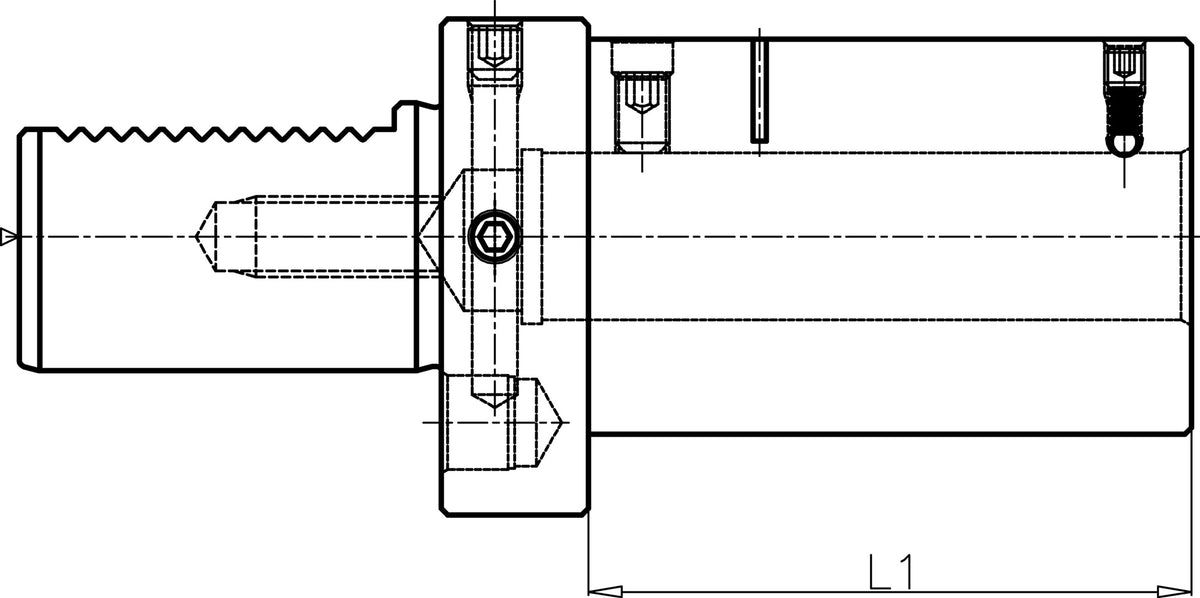

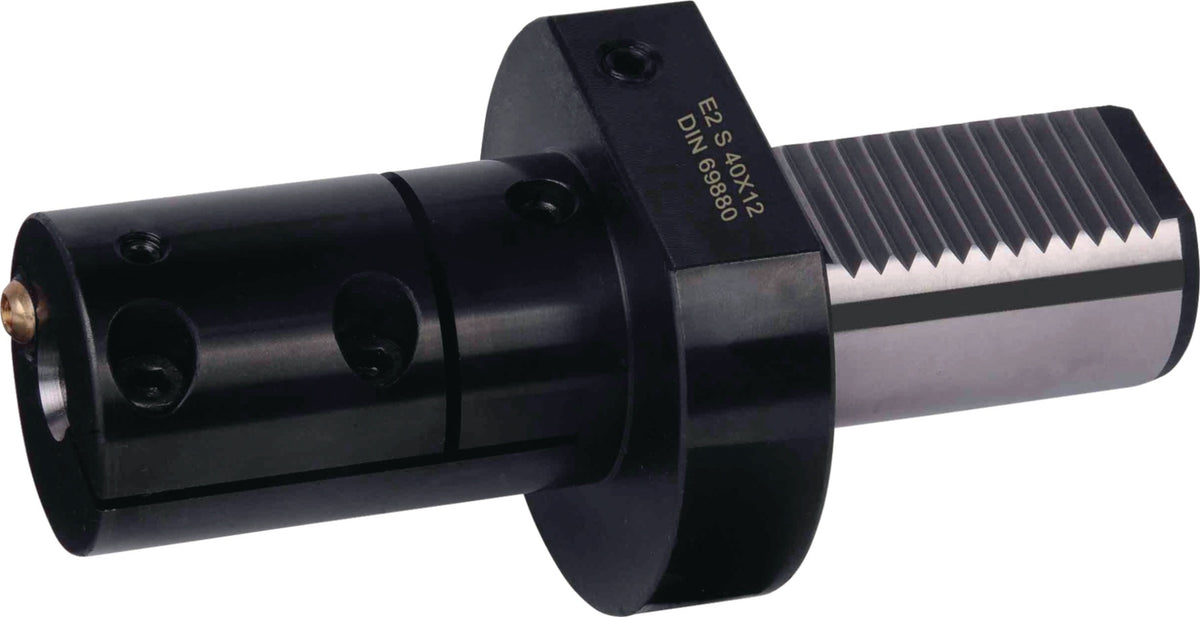

Der VDI-Werkzeughalter Form E2 S von TECWERK ist die passende Werkzeugaufnahme für CNC-Drehmaschinen mit VDI-Revolver. Die geschlitzte Ausführung umschließt die Bohrstange und reduziert bzw. verhindert dadurch Vibrationen beim Zerspanen – auch bei vollrunden Bohrstangen mit V-Nut. Die Halter sind soweit möglich im Schaft durchbohrt, sodass die Längeneinstellung bequem von der Schaftseite aus erfolgen kann. Ein Sicherungsring schützt zuverlässig gegen Herausfallen in den Revolver. Externe und interne Kühlung sind möglich. Die Ausführung entspricht der Norm DIN 69880. Der Halter ist in mehreren Ausführungen erhältlich, die sich in Schaft, Spann-Ø und d2 unterscheiden.
Eigenschaften und Vorteile:
- Geschlitzte Ausführung Form E2 S für Bohrstangen
- Reduziert bzw. verhindert Vibrationen durch Umschlingung der Bohrstange
- Auch für vollrunde Bohrstangen mit V-Nut geeignet
- Soweit möglich im Schaft durchbohrt für Längeneinstellung von der Schaftseite
- Sicherungsring gegen Herausfallen in den Revolver
- Externe und interne Kühlung möglich
- Entspricht der Norm DIN 69880
- In mehreren Ausführungen erhältlich
Zusätzliche Features:
Lieferumfang: 1 Stück VDI-Werkzeughalter. Bitte wählen Sie die gewünschte Ausführung mit Schaft, Spann-Ø und d2 auf der Produktseite aus.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Werkzg.h.E2 S DIN 69880 Typ z.Bohrstangen TECWERK
Herstellerinformationen:

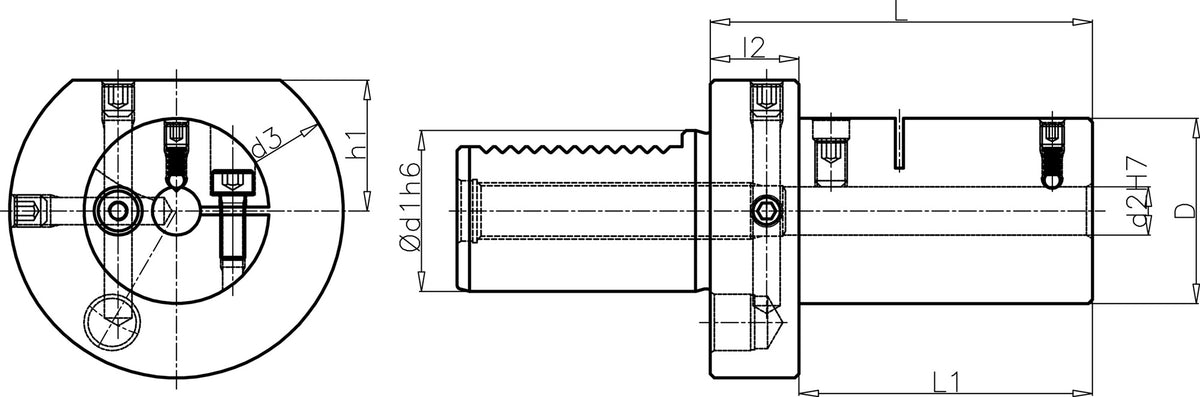

Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 1,23 - 4,97 kg |
| D: | 44 - 73 mm |
| L: | 95 - 174 mm |
| L1: | 73 - 152 mm |
| d1: | 30 - 40 mm |
| d2: | 10 - 40 mm |
| Typ: | A / B |
| Form: | E2 S |
| Norm: | DIN 69880 |
| Schaft: | VDI30 / VDI40 |
| Spann-Ø: | 10 - 40 mm |
| durchbohrt: | ja / nein |
| passend zu: | Bohrstangen |
| Maße (L x B x H): | 15,5 - 25 cm x 11 cm / 70 mm / 10,5 cm / 12,5 cm / 11,5 cm / 13,5 cm / 17,5 cm x 11 cm / 70 mm / 10 cm / 12 cm / 14 cm / 13,5 cm / 13 cm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 1,6 kg |
| D: | 44mm |
| L: | 95mm |
| L1: | 73mm |
| d1: | 30mm |
| d2: | 10mm |
| Typ: | A |
| Form: | E2 S |
| Norm: | DIN 69880 |
| Schaft: | VDI30 |
| Spann-Ø: | 10 mm |
| durchbohrt: | ja |
| passend zu: | Bohrstangen |
| Maße (L x B x H): | 17,5 cm x 11 cm x 11 cm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 1,23 kg |
| D: | 46mm |
| L: | 95mm |
| L1: | 73mm |
| d1: | 30mm |
| d2: | 12mm |
| Typ: | A |
| Form: | E2 S |
| Norm: | DIN 69880 |
| Schaft: | VDI30 |
| Spann-Ø: | 12 mm |
| durchbohrt: | ja |
| passend zu: | Bohrstangen |
| Maße (L x B x H): | 15,5 cm x 70 mm x 70 mm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 1,7 kg |
| D: | 50mm |
| L: | 95mm |
| L1: | 73mm |
| d1: | 30mm |
| d2: | 16mm |
| Typ: | A |
| Form: | E2 S |
| Norm: | DIN 69880 |
| Schaft: | VDI30 |
| Spann-Ø: | 16 mm |
| durchbohrt: | ja |
| passend zu: | Bohrstangen |
| Maße (L x B x H): | 17,5 cm x 10,5 cm x 10 cm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 1,97 kg |
| D: | 54mm |
| L: | 95mm |
| L1: | 73mm |
| d1: | 30mm |
| d2: | 20mm |
| Typ: | B |
| Form: | E2 S |
| Norm: | DIN 69880 |
| Schaft: | VDI30 |
| Spann-Ø: | 20 mm |
| durchbohrt: | nein |
| passend zu: | Bohrstangen |
| Maße (L x B x H): | 18 cm x 10,5 cm x 10 cm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 2,41 kg |
| D: | 59mm |
| L: | 112mm |
| L1: | 90mm |
| d1: | 30mm |
| d2: | 25mm |
| Typ: | B |
| Form: | E2 S |
| Norm: | DIN 69880 |
| Schaft: | VDI30 |
| Spann-Ø: | 25 mm |
| durchbohrt: | nein |
| passend zu: | Bohrstangen |
| Maße (L x B x H): | 20 cm x 12,5 cm x 12 cm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 2,9 kg |
| D: | 62mm |
| L: | 142mm |
| L1: | 120mm |
| d1: | 30mm |
| d2: | 32mm |
| Typ: | B |
| Form: | E2 S |
| Norm: | DIN 69880 |
| Schaft: | VDI30 |
| Spann-Ø: | 32 mm |
| durchbohrt: | nein |
| passend zu: | Bohrstangen |
| Maße (L x B x H): | 20,5 cm x 11,5 cm x 12 cm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 4,27 kg |
| D: | 62mm |
| L: | 142mm |
| L1: | 120mm |
| d1: | 30mm |
| d2: | 40mm |
| Typ: | B |
| Form: | E2 S |
| Norm: | DIN 69880 |
| Schaft: | VDI30 |
| Spann-Ø: | 40 mm |
| durchbohrt: | nein |
| passend zu: | Bohrstangen |
| Maße (L x B x H): | 23,5 cm x 13,5 cm x 14 cm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 2,22 kg |
| D: | 46mm |
| L: | 95mm |
| L1: | 73mm |
| d1: | 40mm |
| d2: | 10mm |
| Typ: | A |
| Form: | E2 S |
| Norm: | DIN 69880 |
| Schaft: | VDI40 |
| Spann-Ø: | 10 mm |
| durchbohrt: | ja |
| passend zu: | Bohrstangen |
| Maße (L x B x H): | 18 cm x 10,5 cm x 10 cm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 2,25 kg |
| D: | 46mm |
| L: | 95mm |
| L1: | 73mm |
| d1: | 40mm |
| d2: | 12mm |
| Typ: | A |
| Form: | E2 S |
| Norm: | DIN 69880 |
| Schaft: | VDI40 |
| Spann-Ø: | 12 mm |
| durchbohrt: | ja |
| passend zu: | Bohrstangen |
| Maße (L x B x H): | 18 cm x 10,5 cm x 10 cm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 2,22 kg |
| D: | 50mm |
| L: | 95mm |
| L1: | 73mm |
| d1: | 40mm |
| d2: | 16mm |
| Typ: | A |
| Form: | E2 S |
| Norm: | DIN 69880 |
| Schaft: | VDI40 |
| Spann-Ø: | 16 mm |
| durchbohrt: | ja |
| passend zu: | Bohrstangen |
| Maße (L x B x H): | 18 cm x 10,5 cm x 10 cm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 2,42 kg |
| D: | 54mm |
| L: | 95mm |
| L1: | 73mm |
| d1: | 40mm |
| d2: | 20mm |
| Typ: | A |
| Form: | E2 S |
| Norm: | DIN 69880 |
| Schaft: | VDI40 |
| Spann-Ø: | 20 mm |
| durchbohrt: | ja |
| passend zu: | Bohrstangen |
| Maße (L x B x H): | 18 cm x 10,5 cm x 10 cm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 2,87 kg |
| D: | 59mm |
| L: | 112mm |
| L1: | 90mm |
| d1: | 40mm |
| d2: | 25mm |
| Typ: | B |
| Form: | E2 S |
| Norm: | DIN 69880 |
| Schaft: | VDI40 |
| Spann-Ø: | 25 mm |
| durchbohrt: | nein |
| passend zu: | Bohrstangen |
| Maße (L x B x H): | 19,5 cm x 11,5 cm x 12 cm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 3,53 kg |
| D: | 65mm |
| L: | 142mm |
| L1: | 120mm |
| d1: | 40mm |
| d2: | 32mm |
| Typ: | B |
| Form: | E2 S |
| Norm: | DIN 69880 |
| Schaft: | VDI40 |
| Spann-Ø: | 32 mm |
| durchbohrt: | nein |
| passend zu: | Bohrstangen |
| Maße (L x B x H): | 23 cm x 13,5 cm x 13,5 cm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 4,97 kg |
| D: | 73mm |
| L: | 174mm |
| L1: | 152mm |
| d1: | 40mm |
| d2: | 40mm |
| Typ: | B |
| Form: | E2 S |
| Norm: | DIN 69880 |
| Schaft: | VDI40 |
| Spann-Ø: | 40 mm |
| durchbohrt: | nein |
| passend zu: | Bohrstangen |
| Maße (L x B x H): | 25 cm x 17,5 cm x 13 cm |
| Verpackungseinheit: | 1 Stk. |
