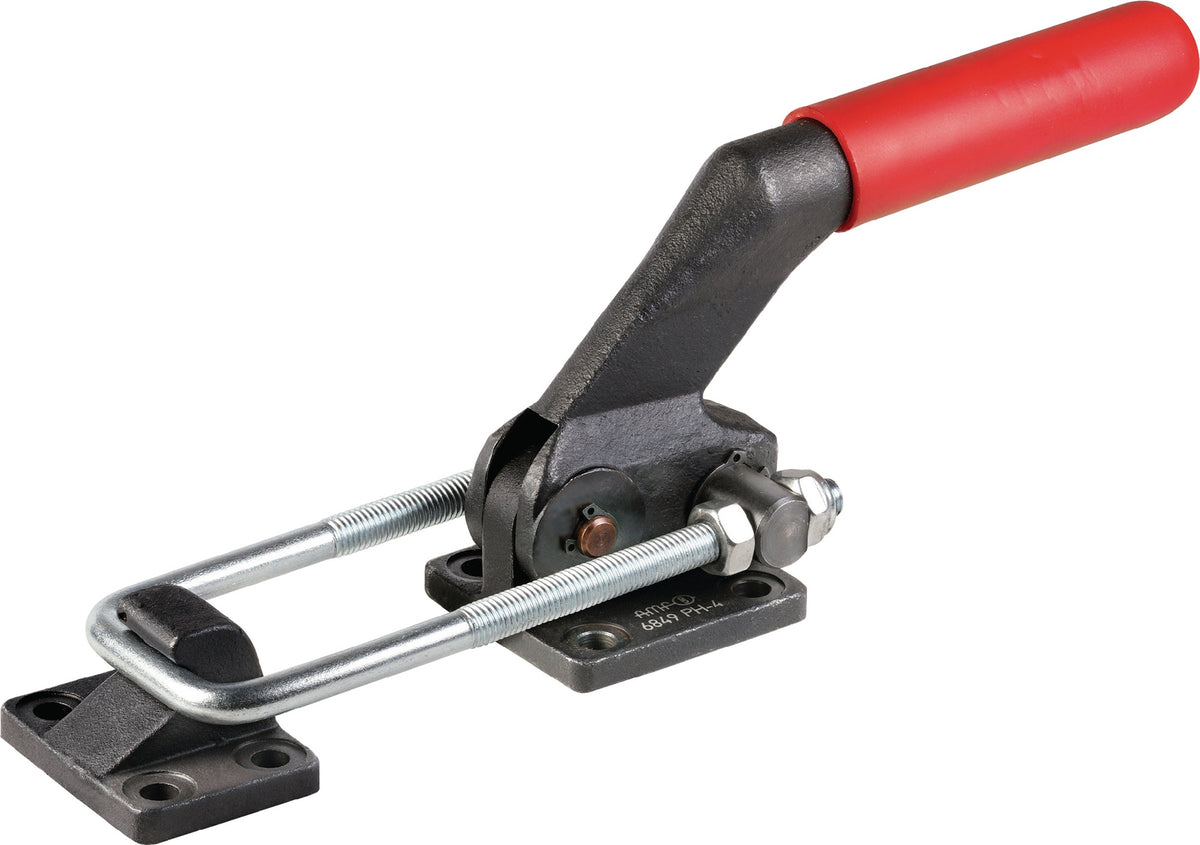

Der Verschlussspanner Nr. 6849PH horizontal schwer von AMF ist ein robustes Spannelement für anspruchsvolle Werkstückspannaufgaben. Er eignet sich besonders für hohe Haltekräfte und ist in mehreren Ausführungen erhältlich, sodass für verschiedene Anforderungen die passende Variante gewählt werden kann. Der Spannbolzen ist gehärtet und geschliffen, dauerhaft gefettet und mit Sicherungsringen in Lagerbuchsen montiert, wodurch eine zuverlässige Funktion wird. Fuß, Hebelarm und Gegenhalter bestehen aus brüniertem Stahlguss, während Spannbügel, Spannbolzen und Muttern vergütet und verzinkt sind. Die Lieferung erfolgt inklusive Gegenhalter. Mit seiner horizontalen Bauart und der schweren Ausführung ist dieser Verschlussspanner ideal für den Einsatz in der Spanntechnik, insbesondere bei Werkstückspannungen mit hohen Anforderungen.
Eigenschaften und Vorteile:
- Schwere Ausführung für hohe Haltekräfte
- Spannbolzen gehärtet, geschliffen und dauerhaft gefettet
- Sicherungsringe positionieren den Spannbolzen mittig in den Lagerbuchsen
- Fuß, Hebelarm und Gegenhalter aus brüniertem Stahlguss
- Spannbügel, Spannbolzen und Muttern vergütet und verzinkt
- Horizontale Bauart für vielseitige Spannaufgaben
- In mehreren Ausführungen erhältlich
Zusätzliche Features:
Lieferung inklusive Gegenhalter.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
AMF Verschlussspanner horizontal schwer – Hohe Haltekräfte für Werk...
Herstellerinformationen:

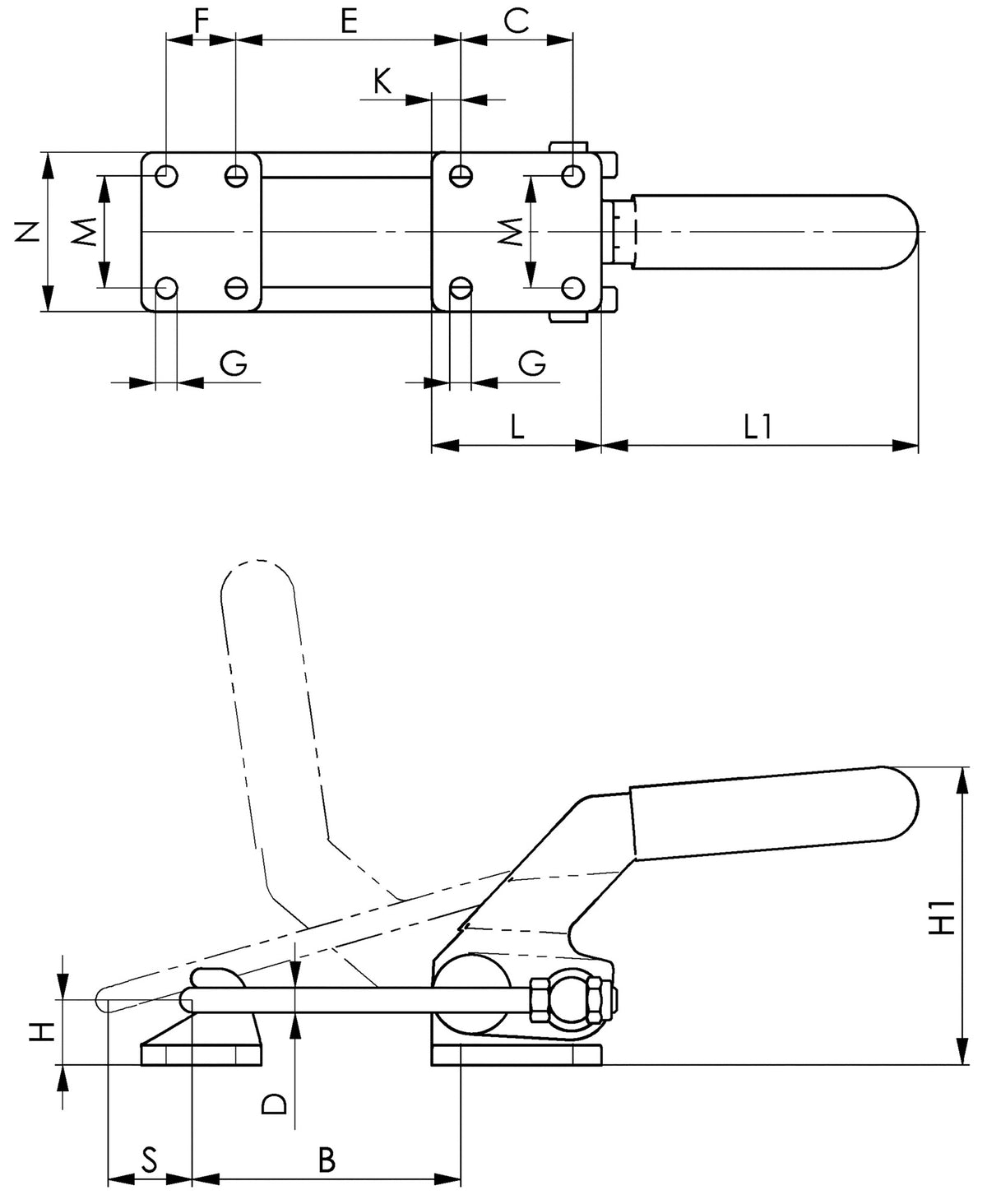

Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 2,08 - 3,92 kg |
| B: | 42-107mm / 49-114mm |
| C: | 45 - 57 mm |
| D: | 10 - 12 mm |
| E: | 24-90mm / 28-93mm |
| F: | 28 - 35 mm |
| G: | 8,5 - 10,5 mm |
| H: | 26 - 32 mm |
| K: | 12 - 12,5 mm |
| L: | 68 - 86 mm |
| M: | 45 - 57 mm |
| N: | 64 - 82 mm |
| S: | 44 - 47 mm |
| H1: | 122 - 146 mm |
| L1: | 130 - 164 mm |
| Bauart: | horizontal |
| Größe: | 4 - 5 |
| Material: | Stahlguss brüniert |
| Zugkraft: | 15 - 27 kN |
| Armlänge: | 130 - 164 mm |
| Spannweite: | 42-107 mm / 49-114 mm |
| Bohrungs-Ø: | 8,5 - 10,5 mm |
| Eigenschaft: | schwer |
| Verstellweg: | 65 - 66 mm |
| Gegenhalterhöhe: | 26 - 32 mm |
| Bohrungsabstand innen: | 24-90 mm / 28-93 mm |
| Maße (L x B x H): | 24 - 35 cm x 11 - 12 cm x 85 mm / 13 cm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 2,08 kg |
| B: | 42-107mm |
| C: | 45mm |
| D: | 10mm |
| E: | 24-90mm |
| F: | 28mm |
| G: | 8,5mm |
| H: | 26mm |
| K: | 12mm |
| L: | 68mm |
| M: | 45mm |
| N: | 64mm |
| S: | 44mm |
| H1: | 122mm |
| L1: | 130mm |
| Bauart: | horizontal |
| Größe: | 4 |
| Material: | Stahlguss brüniert |
| Zugkraft: | 15 kN |
| Armlänge: | 130 mm |
| Spannweite: | 42-107 mm |
| Bohrungs-Ø: | 8,5mm |
| Eigenschaft: | schwer |
| Verstellweg: | 66 mm |
| Gegenhalterhöhe: | 26 mm |
| Bohrungsabstand innen: | 24-90 mm |
| Maße (L x B x H): | 24 cm x 12 cm x 85 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 3,92 kg |
| B: | 49-114mm |
| C: | 57mm |
| D: | 12mm |
| E: | 28-93mm |
| F: | 35mm |
| G: | 10,5mm |
| H: | 32mm |
| K: | 12,5mm |
| L: | 86mm |
| M: | 57mm |
| N: | 82mm |
| S: | 47mm |
| H1: | 146mm |
| L1: | 164mm |
| Bauart: | horizontal |
| Größe: | 5 |
| Material: | Stahlguss brüniert |
| Zugkraft: | 27 kN |
| Armlänge: | 164 mm |
| Spannweite: | 49-114 mm |
| Bohrungs-Ø: | 10,5mm |
| Eigenschaft: | schwer |
| Verstellweg: | 65 mm |
| Gegenhalterhöhe: | 32 mm |
| Bohrungsabstand innen: | 28-93 mm |
| Maße (L x B x H): | 35 cm x 11 cm x 13 cm |
