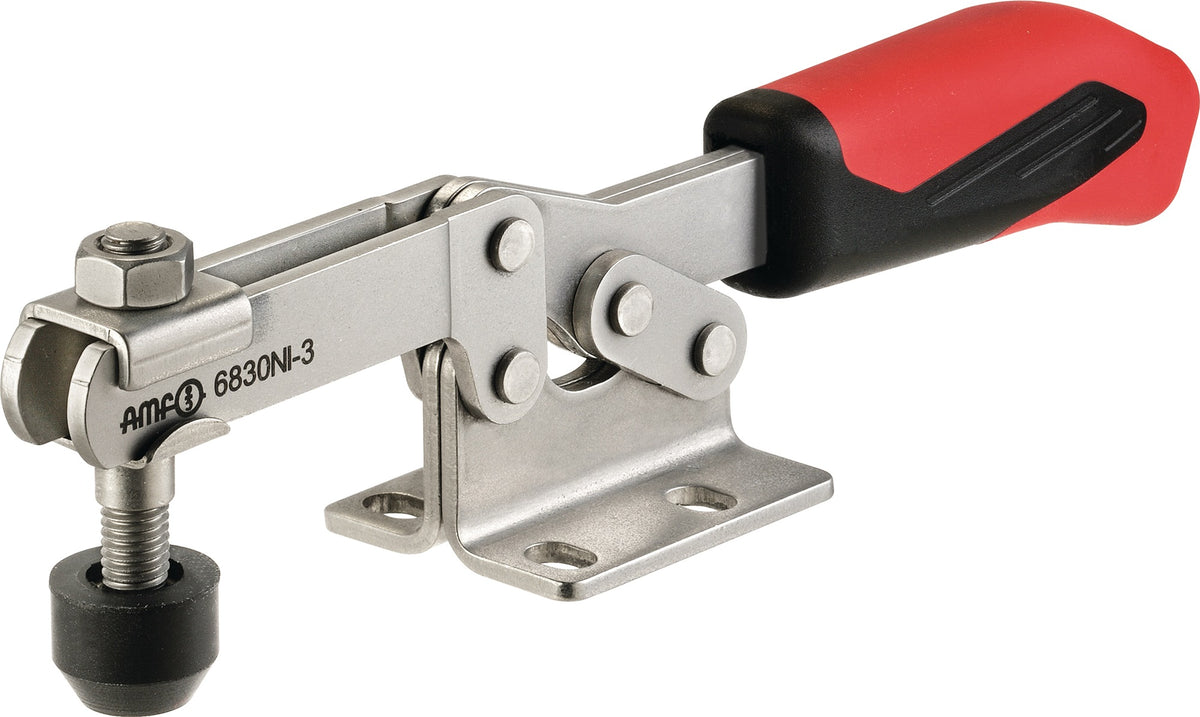

Der Waagrechtspanner Nr. 6830NI von AMF ist ein hochwertiger Schnellspanner aus Edelstahl mit waagrechtem Fuß, der sich durch seine polierte Oberfläche und seine robuste Bauweise auszeichnet. Die Niete laufen bei den größeren Ausführungen in Lagerbuchsen, die Lagerstellen sind gefettet, was einen ruhigen und leichten Lauf . Der ergonomische, ölbeständige Handgriff mit großer Handauflage und weicher Komponente ermöglicht ein komfortables und sicheres Spannen. Eine Verliersicherung für die Andrückschraube am Spannarm-Ende verhindert das unbeabsichtigte Lösen der Schraube. Im Lieferumfang ist eine nicht rostende Andrückschraube Nr. 6890NI enthalten. Der Spanner ist auch für die Lebensmittelindustrie geeignet. Er ist in mehreren Ausführungen erhältlich, sodass für jede Anwendung die passende Variante gewählt werden kann.
Eigenschaften und Vorteile:
- Hergestellt aus Edelstahl, poliert – korrosionsbeständig und
- Waagrechter Fuß für flexible Montage und stabile Fixierung
- Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente
- Verliersicherung für die Andrückschraube am Spannarm-Ende
- Niete laufen in Lagerbuchsen, Lagerstellen gefettet – für leichtgängige Funktion
- Inklusive nicht rostender Andrückschraube Nr. 6890NI
- Geeignet für die Lebensmittelindustrie
- In verschiedenen Größen und Ausführungen erhältlich
Zusätzliche Features:
Im Lieferumfang enthalten: eine nicht rostende Andrückschraube Nr. 6890NI. Der Waagrechtspanner ist in mehreren Ausführungen erhältlich, die sich in Größe, Spannhöhe und Haltekraft unterscheiden. Bitte wählen Sie die gewünschte Variante auf der Produktseite aus.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Waagrechtspanner Nr.6830NI waagrechter Fuß AMF
Herstellerinformationen:

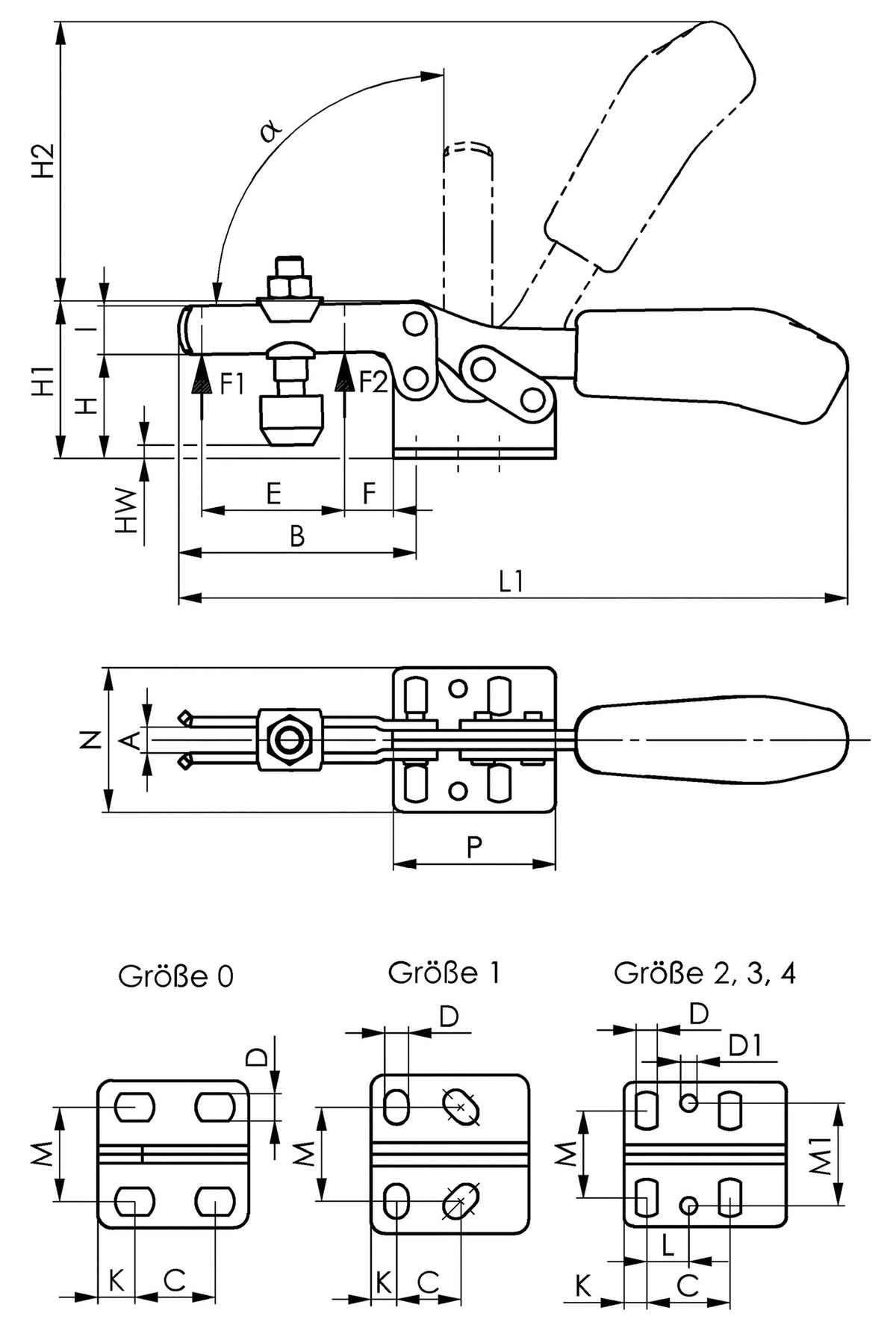

Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,04 - 0,74 kg |
| A: | 4 - 10 mm |
| B: | 28 - 113 mm |
| C: | 41mm / 11,5-15,5mm / 13,3-14,7mm / 26mm / 25,7mm |
| D: | 4,6 - 8,5 mm |
| E: | 9 - 63 mm |
| F: | 5 - 27 mm |
| H: | 14,5 - 45 mm |
| I: | 7,5 - 20 mm |
| K: | 5,5 - 8 mm |
| L: | 20,5mm / -mm / 12,7mm / 13mm |
| M: | 29-43mm / 16mm / 18-21,5mm / 19,5-29,5mm / 22-31,8mm |
| N: | 25 - 58 mm |
| P: | 25,5 - 57 mm |
| D1: | 8,5mm / -mm / 5,6mm / 5,1mm |
| F1: | 0,25 - 2 kN |
| F2: | 0,4 - 3 kN |
| H1: | 23 - 75 mm |
| H2: | 34 - 126 mm |
| L1: | 79 - 287 mm |
| M1: | 28,5 - 43 |
| a*: | 90° |
| Bauart: | waagrechter Fuß |
| Größe: | 0 - 4 |
| HW max.: | 0,6 - 24 mm |
| HW min.: | -5 - -1,6 mm |
| Material: | Edelstahl |
| Spannhöhe: | 14,5 - 45 mm |
| Spannweite: | 9 - 63 mm |
| Bohrungs-Ø: | 4,6 - 8,5 mm |
| Haltekraft F1: | 0,25 - 2 kN |
| Haltekraft F2: | 0,4 - 3 kN |
| Höhe gespannt: | 23 - 75 mm |
| Länge gespannt: | 79 - 287 mm |
| Andrückschraube: | M8 / M4 / M5 / M6 x 25 - 65 |
| Maße (L x B x H): | 21 cm / 70 mm / 98 mm / 11 cm / 16,5 cm x 10 cm / 40 mm / 53 mm / 75 mm / 80 mm x 25 - 75 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,74 kg |
| A: | 10mm |
| B: | 113mm |
| C: | 41mm |
| D: | 8,5mm |
| E: | 63mm |
| F: | 27mm |
| H: | 45mm |
| I: | 20mm |
| K: | 8mm |
| L: | 20,5mm |
| M: | 29-43mm |
| N: | 58mm |
| P: | 57mm |
| D1: | 8,5mm |
| F1: | 2kN |
| F2: | 3kN |
| H1: | 75mm |
| H2: | 126mm |
| L1: | 287mm |
| M1: | 43 |
| a*: | 90° |
| Bauart: | waagrechter Fuß |
| Größe: | 4 |
| HW max.: | 24mm |
| HW min.: | -4mm |
| Material: | Edelstahl |
| Spannhöhe: | 45 mm |
| Spannweite: | 63 mm |
| Bohrungs-Ø: | 8,5 mm |
| Haltekraft F1: | 2 kN |
| Haltekraft F2: | 3 kN |
| Höhe gespannt: | 75 mm |
| Länge gespannt: | 287 mm |
| Andrückschraube: | M8 x 65 |
| Maße (L x B x H): | 21 cm x 10 cm x 75 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,04 kg |
| A: | 4mm |
| B: | 28mm |
| C: | 11,5-15,5mm |
| D: | 4,6mm |
| E: | 9mm |
| F: | 5mm |
| H: | 14,5mm |
| I: | 7,5mm |
| K: | 6,25mm |
| L: | -mm |
| M: | 16mm |
| N: | 25mm |
| P: | 25,5mm |
| D1: | -mm |
| F1: | 0,25kN |
| F2: | 0,4kN |
| H1: | 23mm |
| H2: | 34mm |
| L1: | 79mm |
| a*: | 90° |
| Bauart: | waagrechter Fuß |
| Größe: | 0 |
| HW max.: | 0,6mm |
| HW min.: | -5mm |
| Material: | Edelstahl |
| Spannhöhe: | 14,5 mm |
| Spannweite: | 9 mm |
| Bohrungs-Ø: | 4,6 mm |
| Haltekraft F1: | 0,25 kN |
| Haltekraft F2: | 0,4 kN |
| Höhe gespannt: | 23 mm |
| Länge gespannt: | 79 mm |
| Andrückschraube: | M4 x 25 |
| Maße (L x B x H): | 70 mm x 40 mm x 25 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,11 kg |
| A: | 5mm |
| B: | 42mm |
| C: | 13,3-14,7mm |
| D: | 5,2mm |
| E: | 18,6mm |
| F: | 8mm |
| H: | 19mm |
| I: | 10mm |
| K: | 5,5mm |
| L: | -mm |
| M: | 18-21,5mm |
| N: | 34mm |
| P: | 34mm |
| D1: | -mm |
| F1: | 0,8kN |
| F2: | 1,1kN |
| H1: | 30mm |
| H2: | 49mm |
| L1: | 120mm |
| a*: | 90° |
| Bauart: | waagrechter Fuß |
| Größe: | 1 |
| HW max.: | 2mm |
| HW min.: | -4mm |
| Material: | Edelstahl |
| Spannhöhe: | 19 mm |
| Spannweite: | 18,6 mm |
| Bohrungs-Ø: | 5,2 mm |
| Haltekraft F1: | 0,8 kN |
| Haltekraft F2: | 1,1 kN |
| Höhe gespannt: | 30 mm |
| Länge gespannt: | 120 mm |
| Andrückschraube: | M5 x 30 |
| Maße (L x B x H): | 98 mm x 53 mm x 34 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,19 kg |
| A: | 6mm |
| B: | 64mm |
| C: | 26mm |
| D: | 5,6mm |
| E: | 32mm |
| F: | 16mm |
| H: | 24mm |
| I: | 13mm |
| K: | 6mm |
| L: | 12,7mm |
| M: | 19,5-29,5mm |
| N: | 42mm |
| P: | 38mm |
| D1: | 5,6mm |
| F1: | 1kN |
| F2: | 1,2kN |
| H1: | 45mm |
| H2: | 68mm |
| L1: | 162mm |
| M1: | 28,5 |
| a*: | 90° |
| Bauart: | waagrechter Fuß |
| Größe: | 2 |
| HW max.: | 5mm |
| HW min.: | -1,6mm |
| Material: | Edelstahl |
| Spannhöhe: | 24 mm |
| Spannweite: | 32 mm |
| Bohrungs-Ø: | 5,6 mm |
| Haltekraft F1: | 1 kN |
| Haltekraft F2: | 1,2 kN |
| Höhe gespannt: | 45 mm |
| Länge gespannt: | 162 mm |
| Andrückschraube: | M6 x 35 |
| Maße (L x B x H): | 11 cm x 75 mm x 40 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,34 kg |
| A: | 8mm |
| B: | 73mm |
| C: | 25,7mm |
| D: | 6,5mm |
| E: | 36mm |
| F: | 14mm |
| H: | 32mm |
| I: | 15mm |
| K: | 7mm |
| L: | 13mm |
| M: | 22-31,8mm |
| N: | 44,5mm |
| P: | 50mm |
| D1: | 5,1mm |
| F1: | 1,8kN |
| F2: | 2,5kN |
| H1: | 48,5mm |
| H2: | 86mm |
| L1: | 206mm |
| M1: | 31,6 |
| a*: | 90° |
| Bauart: | waagrechter Fuß |
| Größe: | 3 |
| HW max.: | 9mm |
| HW min.: | -2mm |
| Material: | Edelstahl |
| Spannhöhe: | 32 mm |
| Spannweite: | 36 mm |
| Bohrungs-Ø: | 6,5 mm |
| Haltekraft F1: | 1,8 kN |
| Haltekraft F2: | 2,5 kN |
| Höhe gespannt: | 48,5 mm |
| Länge gespannt: | 206 mm |
| Andrückschraube: | M8 x 45 |
| Maße (L x B x H): | 16,5 cm x 80 mm x 45 mm |
