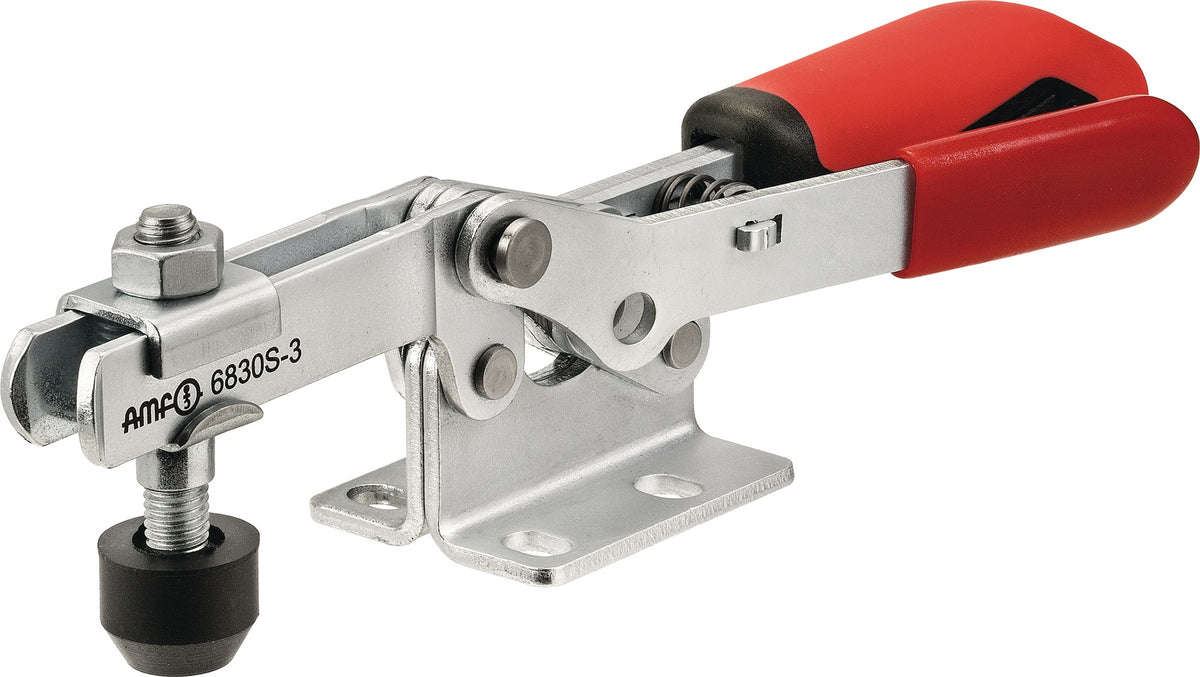

Der Waagrechtspanner Nr. 6830S von AMF ist ein präzises Spannelement für die Werkstückspannung, das mit einem waagrechten Fuß und einer integrierten Sicherheitsverriegelung ausgestattet ist. Die Verriegelung wirkt sowohl in der Spannstellung als auch in der geöffneten Stellung und sorgt so für zusätzliche Betriebssicherheit. Der Spanner eignet sich für den Einsatz in Vorrichtungen und auf Maschinentischen, wo schnelles und wiederholgenaues Fixieren gefordert ist. Er ist in mehreren Ausführungen erhältlich, die sich in Größe, Spannhöhe und Haltekraft unterscheiden. Die robuste Bauweise mit Andrückschraube und definierten Anschlusspunkten ermöglicht eine zuverlässige Integration in bestehende Spannsysteme. Geliefert wird der Waagrechtspanner als Einzelstück.
Eigenschaften und Vorteile:
- Waagrechter Fuß für eine flache, platzsparende Montage
- Sicherheitsverriegelung in Spann- und geöffneter Stellung
- Geeignet für schnelles und wiederholgenaues Werkstückspannen
- Stabile Metallkonstruktion für den Einsatz in Vorrichtungen
- Definierte Anschlussmaße erleichtern die Integration
- In verschiedenen Ausführungen für unterschiedliche Anforderungen
Zusätzliche Features:

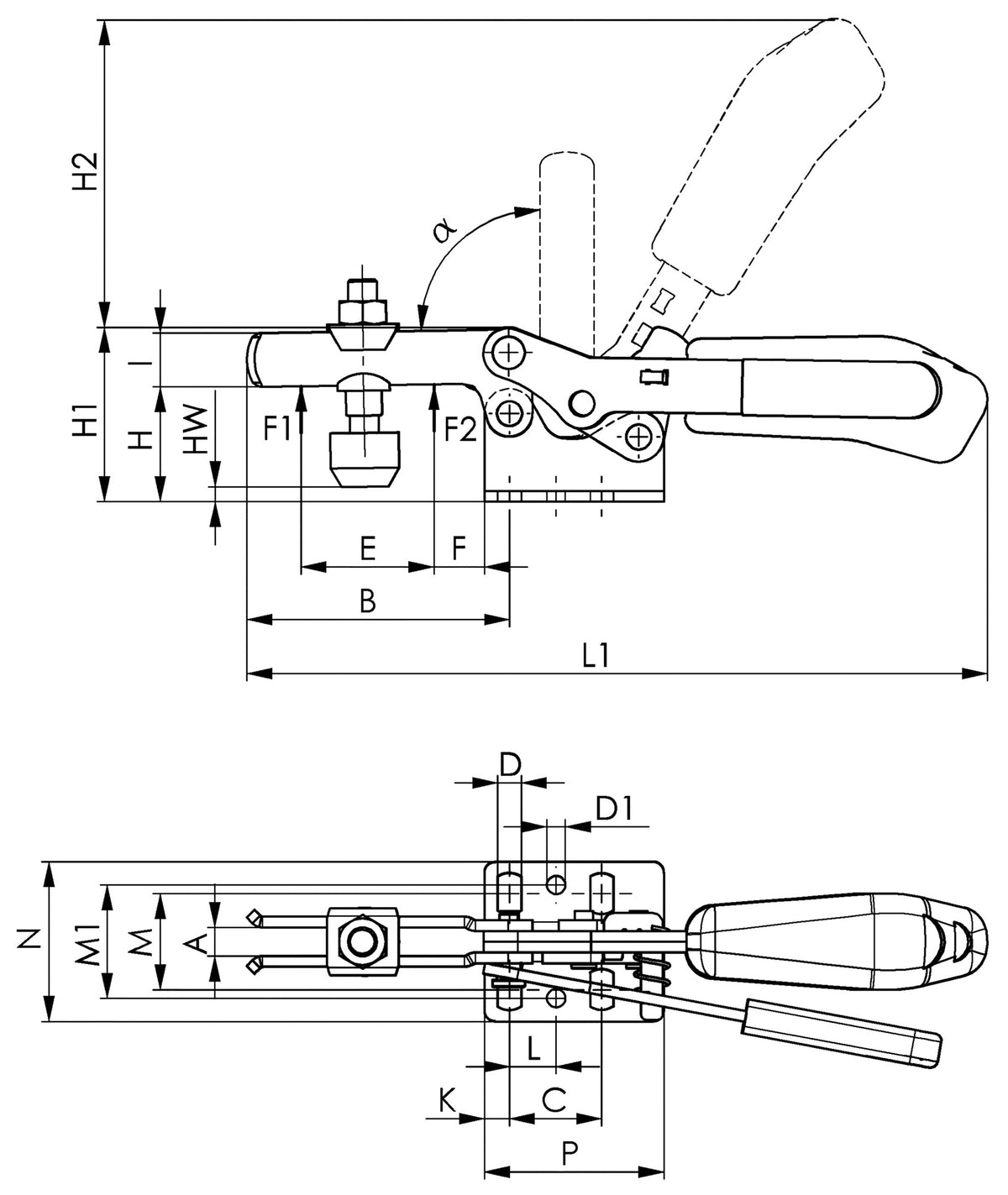

Zum Lieferumfang gehört ein Waagrechtspanner der Baureihe Nr. 6830S. Die Ausführung mit Andrückschraube und die genauen Abmessungen sind der technischen Zeichnung zu entnehmen. Bitte wählen Sie die gewünschte Variante über die Auswahlfelder.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Waagrechtspanner Nr.6830S waagrechter Fuß Sicherheitsverriegelung AMF
Herstellerinformationen:
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,39 - 0,83 kg |
| A: | 8 - 10 mm |
| B: | 73 - 113 mm |
| C: | 25,7 - 41 mm |
| D: | 6,5 - 8,5 mm |
| E: | 38 - 63 mm |
| F: | 14 - 27 mm |
| H: | 32 - 45 mm |
| I: | 15 - 20 mm |
| K: | 7 - 8 mm |
| L: | 13 - 20,5 mm |
| M: | 22-31,8mm / 29-43mm |
| N: | 45,5 - 58 mm |
| P: | 50 - 57 mm |
| D1: | 5,1 - 8,5 mm |
| F1: | 1,8 - 2 kN |
| F2: | 2,5 - 3 kN |
| H1: | 48,5 - 75 mm |
| H2: | 86 - 126,5 mm |
| L1: | 206 - 287 mm |
| M1: | 31,6 - 43 mm |
| Bauart: | waagrechter Fuß |
| Größe: | 3 - 4 |
| HW max.: | 9 - 24 mm |
| HW min.: | -4 - -2 mm |
| Spannhöhe: | 32 - 45 mm |
| Spannweite: | 38 - 63 mm |
| Bohrungs-Ø: | 6,5 - 8,5 mm |
| Eigenschaft: | Sicherheitsverriegelung |
| Haltekraft F1: | 1,8 - 2 kN |
| Haltekraft F2: | 2,5 - 3 kN |
| Höhe gespannt: | 48,5 - 75 mm |
| Länge gespannt: | 206 - 287 mm |
| Andrückschraube: | M8 x 45 - 65 |
| Maße (L x B x H): | 17 - 23 cm x 75 - 90 mm x 50 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,39 kg |
| A: | 8mm |
| B: | 73mm |
| C: | 25,7mm |
| D: | 6,5mm |
| E: | 38mm |
| F: | 14mm |
| H: | 32mm |
| I: | 15mm |
| K: | 7mm |
| L: | 13mm |
| M: | 22-31,8mm |
| N: | 45,5mm |
| P: | 50mm |
| D1: | 5,1mm |
| F1: | 1,8kN |
| F2: | 2,5kN |
| H1: | 48,5mm |
| H2: | 86mm |
| L1: | 206mm |
| M1: | 31,6mm |
| Bauart: | waagrechter Fuß |
| Größe: | 3 |
| HW max.: | 9mm |
| HW min.: | -2mm |
| Spannhöhe: | 32 mm |
| Spannweite: | 38 mm |
| Bohrungs-Ø: | 6,5 mm |
| Eigenschaft: | Sicherheitsverriegelung |
| Haltekraft F1: | 1,8 kN |
| Haltekraft F2: | 2,5 kN |
| Höhe gespannt: | 48,5 mm |
| Länge gespannt: | 206 mm |
| Andrückschraube: | M8 x 45 |
| Maße (L x B x H): | 17 cm x 75 mm x 50 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,83 kg |
| A: | 10mm |
| B: | 113mm |
| C: | 41mm |
| D: | 8,5mm |
| E: | 63mm |
| F: | 27mm |
| H: | 45mm |
| I: | 20mm |
| K: | 8mm |
| L: | 20,5mm |
| M: | 29-43mm |
| N: | 58mm |
| P: | 57mm |
| D1: | 8,5mm |
| F1: | 2kN |
| F2: | 3kN |
| H1: | 75mm |
| H2: | 126,5mm |
| L1: | 287mm |
| M1: | 43mm |
| Bauart: | waagrechter Fuß |
| Größe: | 4 |
| HW max.: | 24mm |
| HW min.: | -4mm |
| Spannhöhe: | 45 mm |
| Spannweite: | 63 mm |
| Bohrungs-Ø: | 8,5 mm |
| Eigenschaft: | Sicherheitsverriegelung |
| Haltekraft F1: | 2 kN |
| Haltekraft F2: | 3 kN |
| Höhe gespannt: | 75 mm |
| Länge gespannt: | 287 mm |
| Andrückschraube: | M8 x 65 |
| Maße (L x B x H): | 23 cm x 90 mm x 50 mm |
