Waagrechtspanner Nr.6832 senkrechter Fuß AMF
Warum bei Tools.de kaufen?
Originalware aus offiziellen Bezugsquellen
Direkt vom Hersteller oder offiziellen Distributor – keine Grauimporte.
Deutscher Standort mit eigenem Lager & Testgelände
Viele Produkte schnell verfügbar und vor Ort erlebbar.
600 m² Showroom für Maschinen & Werkzeug
Vor Ort ansehen, vergleichen und fachkundig beraten lassen.
Eigene Reparaturwerkstatt & Fachtechniker
Persönliche Hilfe auch nach dem Kauf – auch telefonisch.

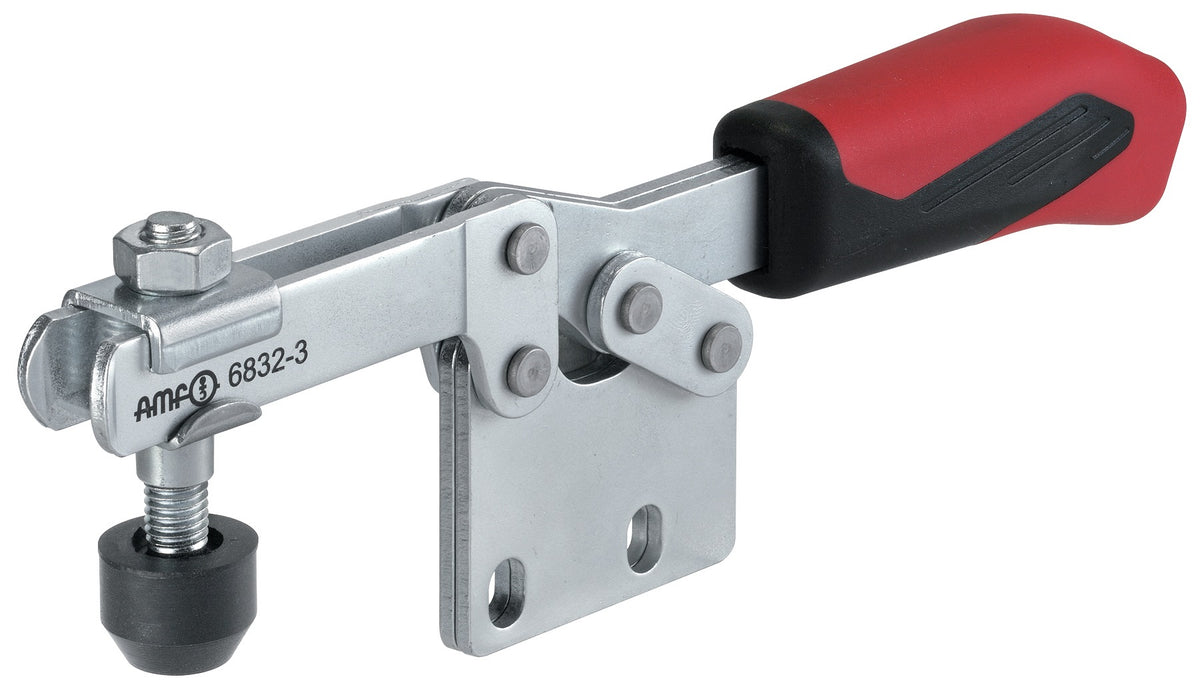

Der Waagrechtspanner Nr. 6832 von AMF ist ein hochwertiger Schnellspanner mit senkrechtem Fuß, der sich ideal für die sichere und präzise Werkstückspannung in der Metallbearbeitung eignet. Die robuste Bauart ermöglicht eine zuverlässige Fixierung von Werkstücken in verschiedenen Anwendungen. Mit einer Andrückschraube M5 x 30 und einer Spannhöhe von 31,5 mm bietet er eine solide Basis für Ihre Spannaufgaben. Die Haltekraft F1 beträgt 0,8 kN, die Haltekraft F2 1,1 kN. Der Spanner ist in mehreren Ausführungen erhältlich, sodass Sie die passende Variante für Ihre Anforderungen wählen können. Die Gesamthöhe beträgt 42 mm, die Gesamtlänge 119 mm. Das Produkt wird einzeln geliefert.
Eigenschaften und Vorteile:
- Senkrechter Fuß für flexible Montage
- Andrückschraube M5 x 30 für einfache Handhabung
- Spannhöhe 31,5 mm für vielseitige Anwendungen
- Haltekraft F1 0,8 kN und F2 1,1 kN
- Gesamthöhe 42 mm, Gesamtlänge 119 mm
- Bohrungs-Ø 5,2 mm für stabile Befestigung
- In mehreren Ausführungen erhältlich
Zusätzliche Features:
Lieferumfang: 1 Stück Waagrechtspanner Nr. 6832 mit senkrechtem Fuß. Weitere technische Details: Spannweite 18,5 mm, Höhe gespannt 43 mm, Länge gespannt 120 mm.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Waagrechtspanner Nr.6832 senkrechter Fuß AMF
Herstellerinformationen:

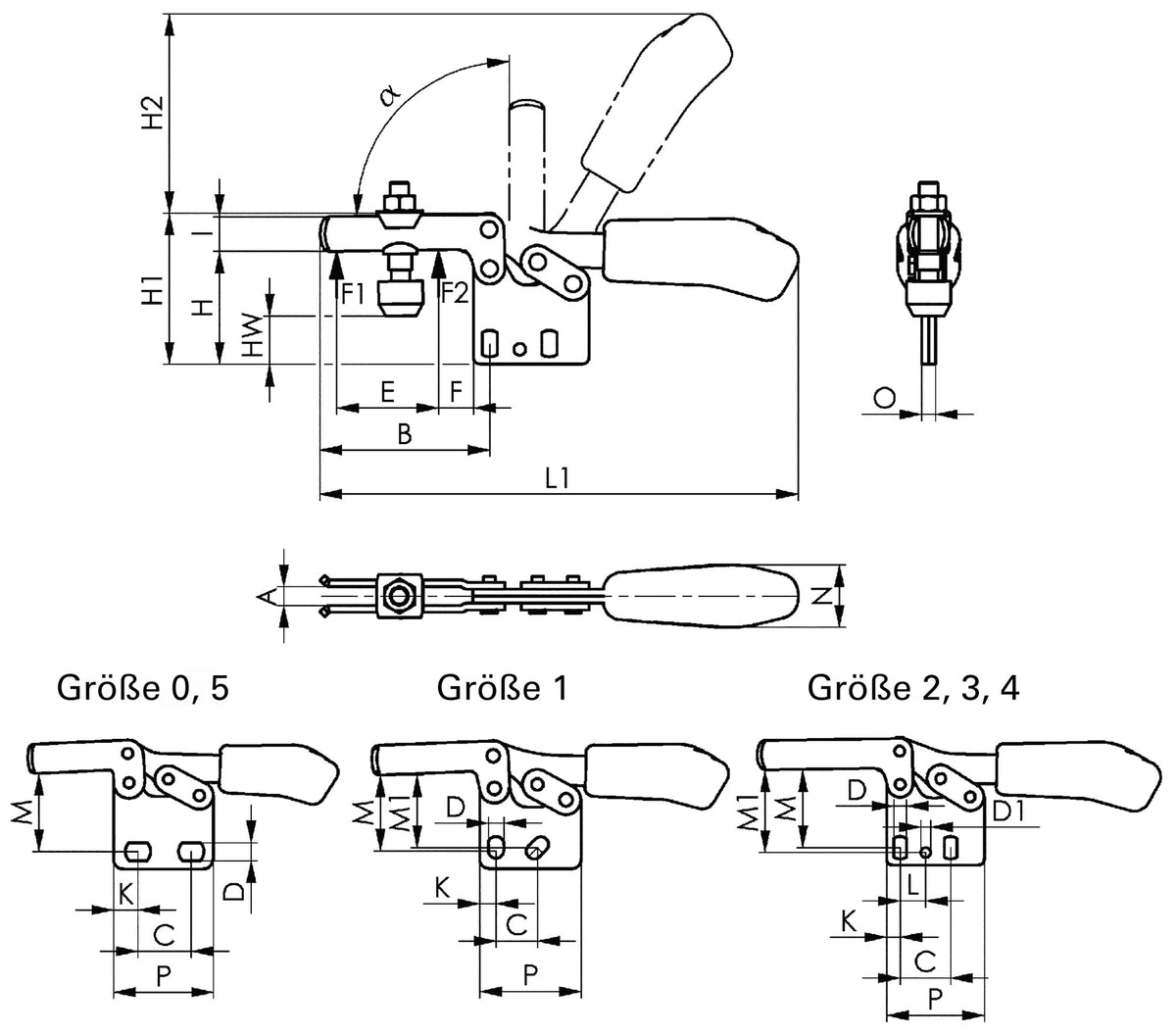

Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,11 - 1,14 kg |
| A: | 5 - 10 mm |
| B: | 42 - 123 mm |
| C: | 13-14,5mm / 26mm / 25,7mm / 41mm / 41,5mm |
| D: | 5,2 - 8,5 mm |
| E: | 18,5 - 78 mm |
| F: | 8 - 27 mm |
| H: | 31,5 - 66,5 mm |
| I: | 10 - 25 mm |
| K: | 5,5 - 12,5 mm |
| L: | -mm / 12,7mm / 13mm / 20,5mm |
| M: | 23,5-25,5mm / 29,5-34mm / 37,5-42,5mm / 52-59mm / 57mm |
| N: | 18 - 36 mm |
| O: | 5 - 10 mm |
| P: | 34 - 77 mm |
| D1: | -mm / 5,6mm / 5,1mm / 8,5mm |
| F1: | 0,8 - 3 kN |
| F2: | 1,1 - 5 kN |
| H1: | 43 - 97 mm |
| H2: | 49 - 128 mm |
| L1: | 120 - 321 mm |
| M1: | 24,5mm / 34mm / 42mm / 59mm / -mm |
| a*: | 90° |
| Bauart: | senkrechter Fuß |
| Größe: | 1 - 5 |
| HW max.: | 15 - 46 mm |
| HW min.: | 8 - 21,5 mm |
| Spannhöhe: | 31,5 - 66,5 mm |
| Spannweite: | 18,5 - 78 mm |
| Bohrungs-Ø: | 5,2 - 8,5 mm |
| Gesamthöhe: | 42 - 96 mm |
| Gesamtlänge: | 119 - 321 mm |
| Haltekraft F1: | 0,8 - 3 kN |
| Haltekraft F2: | 1,1 - 5 kN |
| Höhe gespannt: | 43 - 97 mm |
| Länge gespannt: | 120 - 321 mm |
| Andrückschraube: | M5 / M6 / M8 x 30 - 65 |
| Maße (L x B x H): | 11 - 23 cm x 50 mm / 85 mm / 30 mm / 12 cm / 17 cm x 20 - 70 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,11 kg |
| A: | 5mm |
| B: | 42mm |
| C: | 13-14,5mm |
| D: | 5,2mm |
| E: | 18,5mm |
| F: | 8mm |
| H: | 31,5mm |
| I: | 10mm |
| K: | 5,5mm |
| L: | -mm |
| M: | 23,5-25,5mm |
| N: | 18mm |
| O: | 5mm |
| P: | 34mm |
| D1: | -mm |
| F1: | 0,8kN |
| F2: | 1,1kN |
| H1: | 43mm |
| H2: | 49mm |
| L1: | 120mm |
| M1: | 24,5mm |
| a*: | 90° |
| Bauart: | senkrechter Fuß |
| Größe: | 1 |
| HW max.: | 15mm |
| HW min.: | 8mm |
| Spannhöhe: | 31,5 mm |
| Spannweite: | 18,5 mm |
| Bohrungs-Ø: | 5,2 mm |
| Gesamthöhe: | 42mm |
| Gesamtlänge: | 119mm |
| Haltekraft F1: | 0,8 kN |
| Haltekraft F2: | 1,1 kN |
| Höhe gespannt: | 43 mm |
| Länge gespannt: | 120 mm |
| Andrückschraube: | M5 x 30 |
| Maße (L x B x H): | 11 cm x 50 mm x 20 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,2 kg |
| A: | 6mm |
| B: | 64mm |
| C: | 26mm |
| D: | 5,6mm |
| E: | 32mm |
| F: | 16mm |
| H: | 40mm |
| I: | 13,2mm |
| K: | 6mm |
| L: | 12,7mm |
| M: | 29,5-34mm |
| N: | 21mm |
| O: | 5mm |
| P: | 38mm |
| D1: | 5,6mm |
| F1: | 1kN |
| F2: | 1,2kN |
| H1: | 61mm |
| H2: | 68mm |
| L1: | 164mm |
| M1: | 34mm |
| a*: | 90° |
| Bauart: | senkrechter Fuß |
| Größe: | 2 |
| HW max.: | 22mm |
| HW min.: | 15mm |
| Spannhöhe: | 40 mm |
| Spannweite: | 32 mm |
| Bohrungs-Ø: | 5,6 mm |
| Gesamthöhe: | 59mm |
| Gesamtlänge: | 162mm |
| Haltekraft F1: | 1 kN |
| Haltekraft F2: | 1,2 kN |
| Höhe gespannt: | 61 mm |
| Länge gespannt: | 164 mm |
| Andrückschraube: | M6 x 35 |
| Maße (L x B x H): | 13,5 cm x 85 mm x 20 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,34 kg |
| A: | 8mm |
| B: | 73mm |
| C: | 25,7mm |
| D: | 6,5mm |
| E: | 38,5mm |
| F: | 14mm |
| H: | 49mm |
| I: | 15mm |
| K: | 7mm |
| L: | 13mm |
| M: | 37,5-42,5mm |
| N: | 27mm |
| O: | 6mm |
| P: | 50mm |
| D1: | 5,1mm |
| F1: | 1,8kN |
| F2: | 2,5kN |
| H1: | 65mm |
| H2: | 86mm |
| L1: | 206mm |
| M1: | 42mm |
| a*: | 90° |
| Bauart: | senkrechter Fuß |
| Größe: | 3 |
| HW max.: | 26mm |
| HW min.: | 14,5mm |
| Spannhöhe: | 49 mm |
| Spannweite: | 38,5 mm |
| Bohrungs-Ø: | 6,5 mm |
| Gesamthöhe: | 64mm |
| Gesamtlänge: | 206mm |
| Haltekraft F1: | 1,8 kN |
| Haltekraft F2: | 2,5 kN |
| Höhe gespannt: | 65 mm |
| Länge gespannt: | 206 mm |
| Andrückschraube: | M8 x 45 |
| Maße (L x B x H): | 18 cm x 30 mm x 70 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,73 kg |
| A: | 10mm |
| B: | 113mm |
| C: | 41mm |
| D: | 8,5mm |
| E: | 63mm |
| F: | 27mm |
| H: | 66,5mm |
| I: | 20mm |
| K: | 8mm |
| L: | 20,5mm |
| M: | 52-59mm |
| N: | 34mm |
| O: | 8mm |
| P: | 57mm |
| D1: | 8,5mm |
| F1: | 2kN |
| F2: | 3kN |
| H1: | 97mm |
| H2: | 115mm |
| L1: | 287mm |
| M1: | 59mm |
| a*: | 90° |
| Bauart: | senkrechter Fuß |
| Größe: | 4 |
| HW max.: | 46mm |
| HW min.: | 17,5mm |
| Spannhöhe: | 66,5 mm |
| Spannweite: | 63 mm |
| Bohrungs-Ø: | 8,5 mm |
| Gesamthöhe: | 96mm |
| Gesamtlänge: | 281mm |
| Haltekraft F1: | 2 kN |
| Haltekraft F2: | 3 kN |
| Höhe gespannt: | 97 mm |
| Länge gespannt: | 287 mm |
| Andrückschraube: | M8 x 65 |
| Maße (L x B x H): | 22 cm x 12 cm x 37 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 1,14 kg |
| A: | 10mm |
| B: | 123mm |
| C: | 41,5mm |
| D: | 8,5mm |
| E: | 78mm |
| F: | 16mm |
| H: | 65mm |
| I: | 25mm |
| K: | 12,5mm |
| L: | -mm |
| M: | 57mm |
| N: | 36mm |
| O: | 10mm |
| P: | 77mm |
| D1: | -mm |
| F1: | 3kN |
| F2: | 5kN |
| H1: | 92,5mm |
| H2: | 128mm |
| L1: | 321mm |
| M1: | -mm |
| a*: | 90° |
| Bauart: | senkrechter Fuß |
| Größe: | 5 |
| HW max.: | 45mm |
| HW min.: | 21,5mm |
| Spannhöhe: | 65 mm |
| Spannweite: | 78 mm |
| Bohrungs-Ø: | 8,5 mm |
| Gesamthöhe: | 92mm |
| Gesamtlänge: | 321mm |
| Haltekraft F1: | 3 kN |
| Haltekraft F2: | 5 kN |
| Höhe gespannt: | 92,5 mm |
| Länge gespannt: | 321 mm |
| Andrückschraube: | M8 x 65 |
| Maße (L x B x H): | 23 cm x 17 cm x 35 mm |
