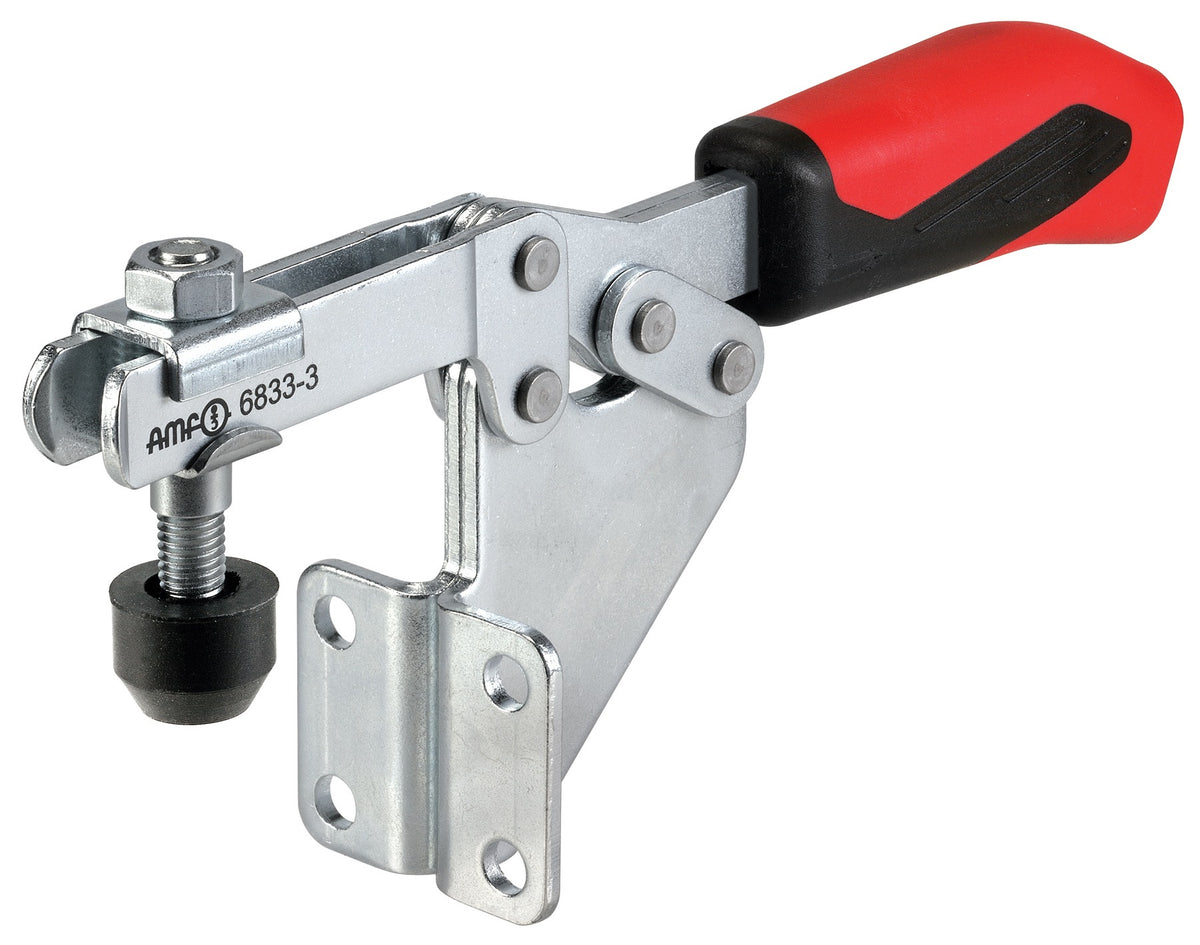

Der Waagrechtspanner Nr. 6833 von AMF ist ein robuster Schnellspanner mit Winkelfuß für die sichere und wiederholgenaue Werkstückspannung. Die kompakte Bauart mit 90°-Winkel ermöglicht eine platzsparende Montage und eignet sich ideal für Vorrichtungen, Lehren und den Maschinenbau. Die Andrückschraube M5 x 30 sorgt für eine zuverlässige Kraftübertragung. Mit einer Haltekraft von bis zu 1,8 kN bietet der Spanner eine hohe Spannkraft für unterschiedlichste Anwendungen. Er ist in mehreren Ausführungen erhältlich, sodass für jede Spannaufgabe die passende Variante gewählt werden kann. Die präzise Verarbeitung und die robuste Konstruktion eine dauerhafte Funktion im täglichen Einsatz.
Eigenschaften und Vorteile:
- Waagrechtspanner mit Winkelfuß für flexible Montage
- 90°-Winkel für platzsparende Integration
- Andrückschraube M5 x 30 für zuverlässige Spannkraft
- Hohe Haltekraft für sicheren Halt des Werkstücks
- Kompakte Bauform mit geringem Platzbedarf
- Präzise Fertigung für wiederholgenaue Spannvorgänge
- Geeignet für Vorrichtungen, Lehren und Maschinenbau
- In mehreren Ausführungen erhältlich
Zusätzliche Features:

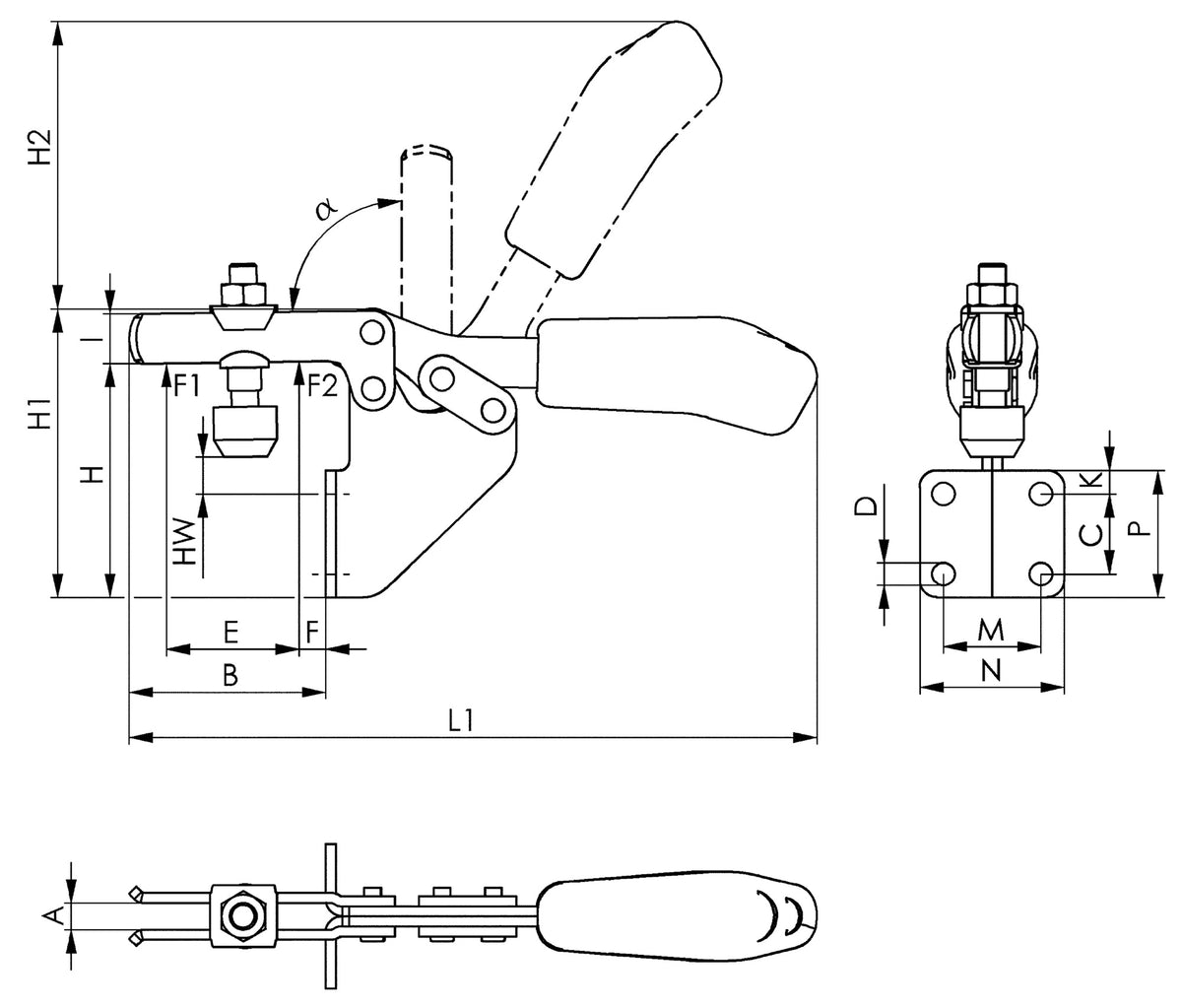

Lieferumfang: 1x AMF Waagrechtspanner Nr. 6833 mit Winkelfuß. Weitere technische Details entnehmen Sie bitte der Maßzeichnung.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
AMF Waagrechtspanner Nr. 6833
Herstellerinformationen:
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,16 - 0,4 kg |
| A: | 5 - 8 mm |
| B: | 32 - 59 mm |
| C: | 13,5 - 24 mm |
| D: | 5,2 - 6,8 mm |
| E: | 18,5 - 37 mm |
| F: | 4 - 10,5 mm |
| H: | 57 - 73 mm |
| I: | 10 - 15 mm |
| K: | 6 - 8 mm |
| M: | 19 - 28,5 mm |
| N: | 31 - 42,5 mm |
| P: | 28 - 38 mm |
| F1: | 0,8 - 1,8 kN |
| F2: | 1,1 - 2,5 kN |
| H1: | 68 - 94 mm |
| H2: | 49 - 86 mm |
| L1: | 120 - 206 mm |
| Bauart: | Winkelfuß |
| Größe: | 1 - 3 |
| Spannhöhe: | 57 - 73 mm |
| Spannweite: | 18,5 - 37 mm |
| Bohrungs-Ø: | 5,2 - 6,8 mm |
| Gesamthöhe: | 68 - 94 mm |
| Gesamtlänge: | 120 - 206 mm |
| Haltekraft F1: | 0,8 - 1,8 kN |
| Haltekraft F2: | 1,1 - 2,5 kN |
| Höhe gespannt: | 68 - 94 mm |
| Länge gespannt: | 120 - 206 mm |
| Andrückschraube: | M5 / M6 / M8 x 30 - 45 |
| Maße (L x B x H): | 13,5 - 20,5 cm x 40 mm / 11 cm / 80 mm x 30 - 45 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,16 kg |
| A: | 5mm |
| B: | 32mm |
| C: | 13,5mm |
| D: | 5,2mm |
| E: | 18,5mm |
| F: | 4mm |
| H: | 57mm |
| I: | 10mm |
| K: | 8mm |
| M: | 19mm |
| N: | 31mm |
| P: | 28mm |
| F1: | 0,8kN |
| F2: | 1,1kN |
| H1: | 68mm |
| H2: | 49mm |
| L1: | 120mm |
| Bauart: | Winkelfuß |
| Größe: | 1 |
| Spannhöhe: | 57 mm |
| Spannweite: | 18,5 mm |
| Bohrungs-Ø: | 5,2 mm |
| Gesamthöhe: | 68mm |
| Gesamtlänge: | 120mm |
| Haltekraft F1: | 0,8 kN |
| Haltekraft F2: | 1,1 kN |
| Höhe gespannt: | 68 mm |
| Länge gespannt: | 120 mm |
| Andrückschraube: | M5 x 30 |
| Maße (L x B x H): | 13,5 cm x 40 mm x 30 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,24 kg |
| A: | 6,2mm |
| B: | 52mm |
| C: | 20mm |
| D: | 5,6mm |
| E: | 32mm |
| F: | 10,5mm |
| H: | 73mm |
| I: | 13,2mm |
| K: | 6mm |
| M: | 25,5mm |
| N: | 37mm |
| P: | 32mm |
| F1: | 1kN |
| F2: | 1,2kN |
| H1: | 94mm |
| H2: | 68mm |
| L1: | 162mm |
| Bauart: | Winkelfuß |
| Größe: | 2 |
| Spannhöhe: | 73 mm |
| Spannweite: | 32 mm |
| Bohrungs-Ø: | 5,6 mm |
| Gesamthöhe: | 94mm |
| Gesamtlänge: | 162mm |
| Haltekraft F1: | 1 kN |
| Haltekraft F2: | 1,2 kN |
| Höhe gespannt: | 94 mm |
| Länge gespannt: | 162 mm |
| Andrückschraube: | M6 x 35 |
| Maße (L x B x H): | 20 cm x 11 cm x 45 mm |
Technische Daten
| Marke: | AMF |
| Kategorie: | Schnellspanner |
| Gewicht: | 0,4 kg |
| A: | 8mm |
| B: | 59mm |
| C: | 24mm |
| D: | 6,8mm |
| E: | 37mm |
| F: | 6,5mm |
| H: | 70mm |
| I: | 15mm |
| K: | 7mm |
| M: | 28,5mm |
| N: | 42,5mm |
| P: | 38mm |
| F1: | 1,8kN |
| F2: | 2,5kN |
| H1: | 86,5mm |
| H2: | 86mm |
| L1: | 206mm |
| Bauart: | Winkelfuß |
| Größe: | 3 |
| Spannhöhe: | 70 mm |
| Spannweite: | 37 mm |
| Bohrungs-Ø: | 6,8 mm |
| Gesamthöhe: | 86mm |
| Gesamtlänge: | 206mm |
| Haltekraft F1: | 1,8 kN |
| Haltekraft F2: | 2,5 kN |
| Höhe gespannt: | 86,5 mm |
| Länge gespannt: | 206 mm |
| Andrückschraube: | M8 x 45 |
| Maße (L x B x H): | 20,5 cm x 80 mm x 42 mm |
