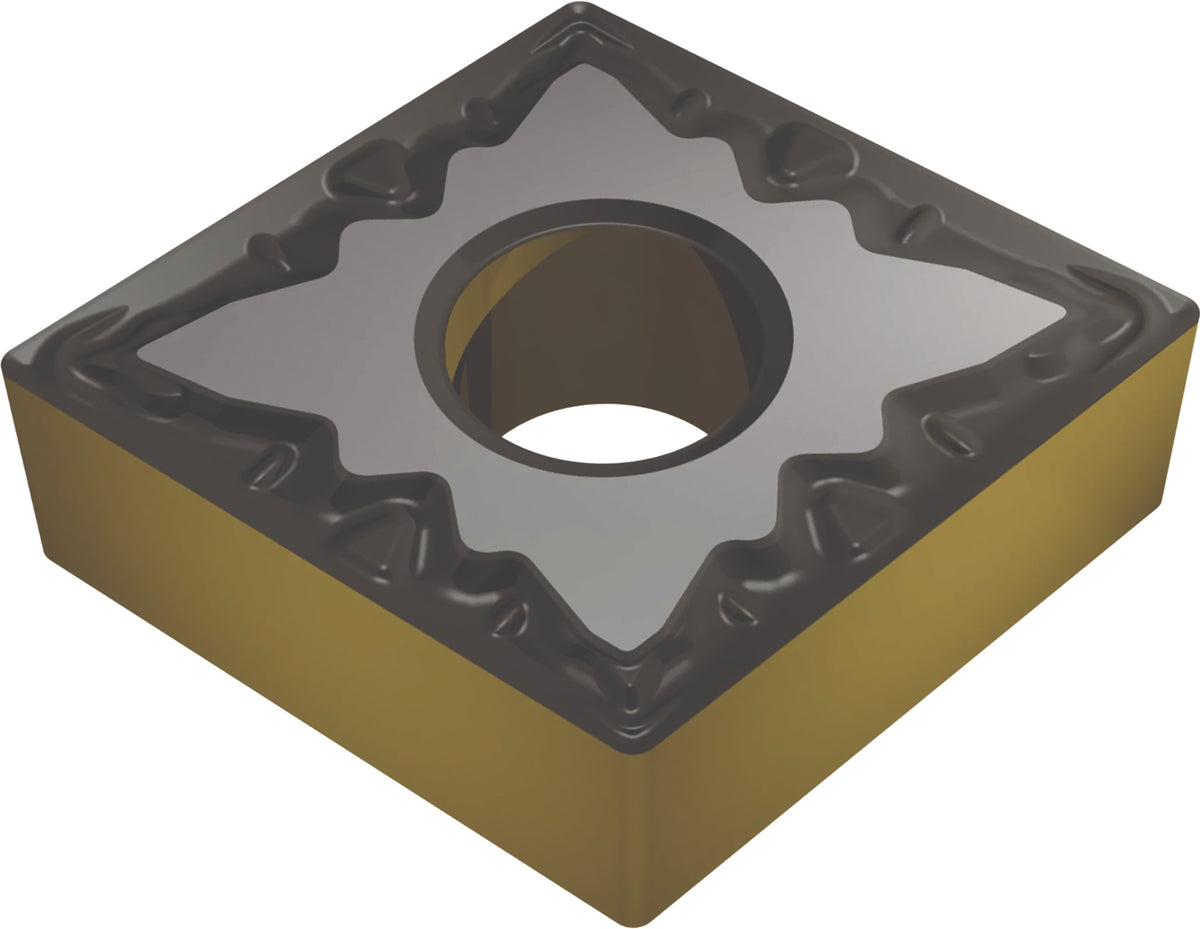

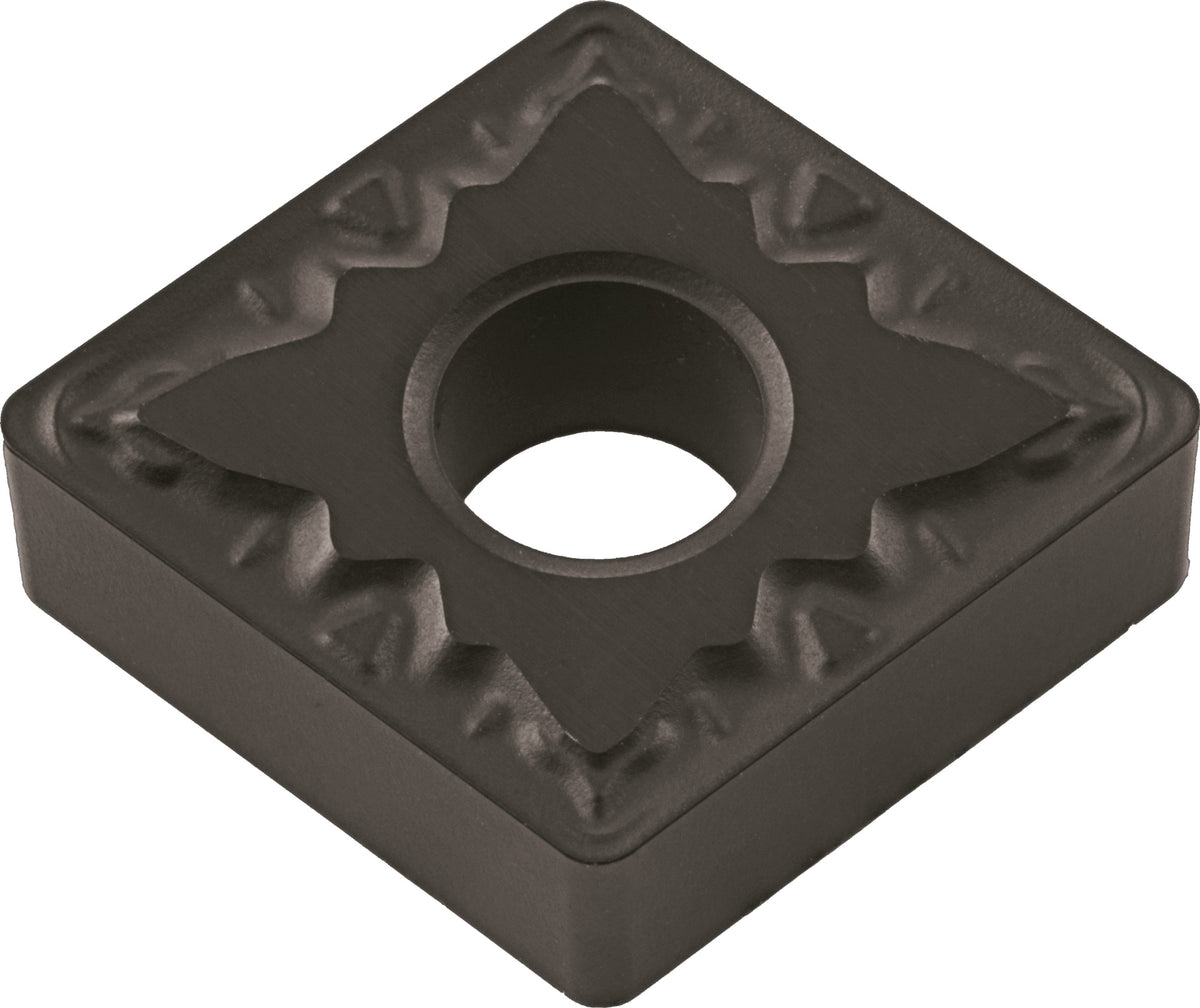

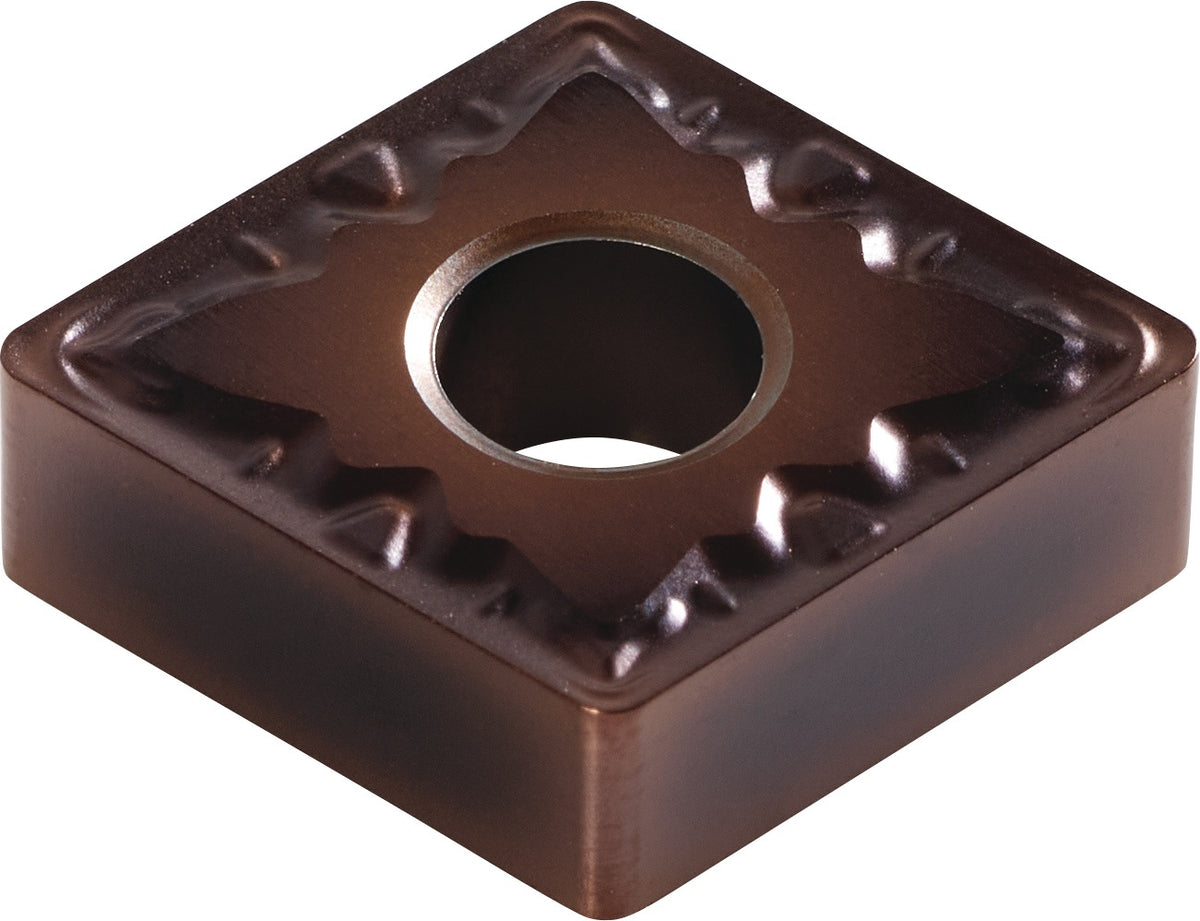

Die Wendeschneidplatte CNMG 1204 von TECWERK ist eine hochwertige Schneidplatte für die Schlichtbearbeitung beim Drehen. Sie eignet sich hervorragend für die Feinbearbeitung von Stahl, Rostfrei, Guss und Superlegierungen. Die Platte ist in mehreren Ausführungen erhältlich, sodass für jede Anwendung die passende Beschichtung, Sorte und ISO-Bezeichnung gewählt werden kann. Mit einer Schneidkantenlänge von 12,9 mm, einem Eckenradius von 0,4 mm und einer Dicke von 4,76 mm bietet sie präzise Zerspanungsergebnisse. Die maximale Schnitttiefe liegt bei 5 mm in Stahl, 3,8 mm in Rostfrei, 5 mm in Guss und 3 mm in Superlegierungen. Der Vorschubbereich reicht von 0,2 mm/U bis 0,5 mm/U in Stahl, 0,2 bis 0,38 mm/U in Rostfrei, 0,2 bis 0,5 mm/U in Guss und 0,2 bis 0,3 mm/U in Superlegierungen. Die Schnittgeschwindigkeit kann je nach Werkstoff zwischen 45 und 370 m/min gewählt werden. Geliefert wird die Wendeschneidplatte im praktischen 10er-Pack.
Eigenschaften und Vorteile:
- Ideal für Schlichtbearbeitung beim Drehen
- Geeignet für Stahl, Rostfrei, Guss und Superlegierungen
- Eckenradius 0,4 mm für feine Oberflächen
- Schnitttiefe bis 5 mm je nach Werkstoff
- Vorschubbereich 0,2 bis 0,5 mm/U
- Schnittgeschwindigkeit bis 370 m/min
- In verschiedenen Ausführungen erhältlich
- Verpackungseinheit: 10 Stück
Zusätzliche Features:
Der Lieferumfang umfasst 10 Wendeschneidplatten. Die Platten sind in verschiedenen Ausführungen erhältlich, die über die Auswahlfelder Beschichtung, ISO-Bezeichnung und Sorte konfiguriert werden können.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Wendeschneidplatte Bearb.Schlicht TECWERK
Herstellerinformationen:

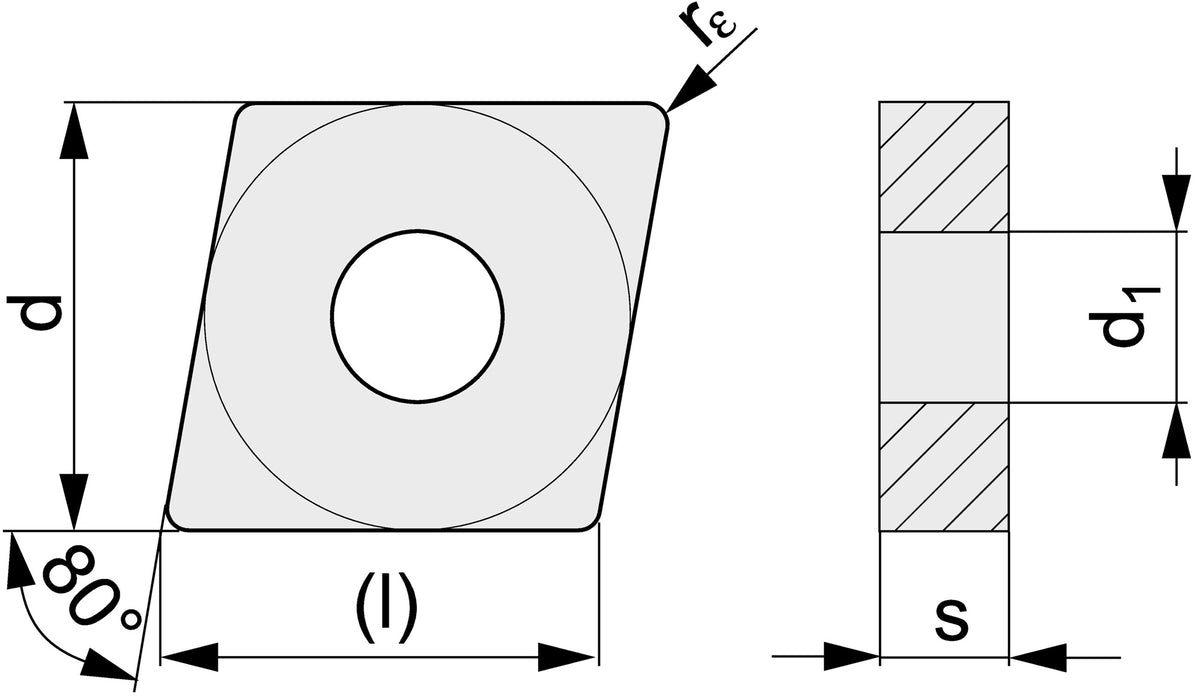

Technische Daten
| Marke: | TECWERK |
| Kategorie: | Wechselschneidplatten |
| Gewicht: | 0,001 - 0,011 kg |
| d: | 12,7mm |
| l: | 12,9mm |
| r: | 0,4 - 0,8 mm |
| s: | 4,76mm |
| d1: | 5,16mm |
| WSP: | CNMG 1204 |
| Sorte: | PMK30 / PMK10 / UNI35 |
| Vc max.: | 370 m/min in Stahl / 220 m/min in Rostfrei / 350 m/min in Guss / - m/min in NE-Metalle / 110 m/min in Superlegierungen / - m/min in gehärtete Stähle / 355 m/min in Stahl / 210 m/min in Rostfrei / 335 m/min in Guss / - m/min in NE-Metalle / 105 m/min in Superlegierungen / - m/min in gehärtete Stähle / 355 m/min in Stahl / - m/min in Rostfrei / 335 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle / 325 m/min in Stahl / 195 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 95 m/min in Superlegierungen / - m/min in gehärtete Stähle / 280 m/min in Stahl / 150 m/min in Rostfrei / 230 m/min in Guss / - m/min in NE-Metalle / 70 m/min in Superlegierungen / - m/min in gehärtete Stähle |
| Vc min.: | 245 m/min in Stahl / 145 m/min in Rostfrei / 230 m/min in Guss / - m/min in NE-Metalle / 45 m/min in Superlegierungen / - m/min in gehärtete Stähle / 240 m/min in Stahl / 140 m/min in Rostfrei / 225 m/min in Guss / - m/min in NE-Metalle / 45 m/min in Superlegierungen / - m/min in gehärtete Stähle / 255 m/min in Stahl / - m/min in Rostfrei / 240 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle / 230 m/min in Stahl / 135 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 45 m/min in Superlegierungen / - m/min in gehärtete Stähle / 155 m/min in Stahl / 85 m/min in Rostfrei / 130 m/min in Guss / - m/min in NE-Metalle / 25 m/min in Superlegierungen / - m/min in gehärtete Stähle |
| Beschichtung: | TiAlN-beschichtet / Multi-beschichtet / TiN-beschichtet |
| Vorschub max.: | 0,5 mm/U in Stahl / 0,38 mm/U in Rostfrei / 0,5 mm/U in Guss / - mm/U in NE-Metalle / 0,3 mm/U in Superlegierungen / - mm/U in gehärtete Stähle / 0,45 mm/U in Stahl / 0,34 mm/U in Rostfrei / 0,45 mm/U in Guss / - mm/U in NE-Metalle / 0,27 mm/U in Superlegierungen / - mm/U in gehärtete Stähle / 0,26 mm/U in Stahl / - mm/U in Rostfrei / 0,26 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle / 0,3 mm/U in Stahl / 0,23 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,18 mm/U in Superlegierungen / - mm/U in gehärtete Stähle / 0,45 mm/U in Stahl / 0,41 mm/U in Rostfrei / 0,45 mm/U in Guss / - mm/U in NE-Metalle / 0,36 mm/U in Superlegierungen / - mm/U in gehärtete Stähle |
| Vorschub min.: | 0,2 mm/U in Stahl / 0,2 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / 0,2 mm/U in Superlegierungen / - mm/U in gehärtete Stähle / 0,15 mm/U in Stahl / 0,15 mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / 0,15 mm/U in Superlegierungen / - mm/U in gehärtete Stähle / 0,15 mm/U in Stahl / - mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle / 0,15 mm/U in Stahl / 0,15 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,15 mm/U in Superlegierungen / - mm/U in gehärtete Stähle / 0,15 mm/U in Stahl / 0,17 mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / 0,15 mm/U in Superlegierungen / - mm/U in gehärtete Stähle |
| ISO-Bezeichnung: | CNMG120404-F / CNMG120408-F |
| Anwendungsbereich: | Bearbeitung Schlicht |
| Schnitttiefe max.: | 5 mm in Stahl / 3,8 mm in Rostfrei / 5 mm in Guss / - mm in NE-Metalle / 3 mm in Superlegierungen / - mm in gehärtete Stähle / 3 mm in Stahl / 2,3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / 1,8 mm in Superlegierungen / - mm in gehärtete Stähle / 3 mm in Stahl / - mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle / 3 mm in Stahl / 2,3 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 1,8 mm in Superlegierungen / - mm in gehärtete Stähle / 3 mm in Stahl / 3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / 2,4 mm in Superlegierungen / - mm in gehärtete Stähle |
| Schnitttiefe min.: | 0,8 mm in Stahl / 0,8 mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle / 0,5 mm in Stahl / - mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle / 0,5 mm in Stahl / 0,5 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 0,5 mm in Superlegierungen / - mm in gehärtete Stähle |
| Maße (L x B x H): | 15 - 20 mm x 15 - 20 mm x 5 - 10 mm |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | Wechselschneidplatten |
| Gewicht: | 0,01 kg |
| d: | 12,7mm |
| l: | 12,9mm |
| r: | 0,4mm |
| s: | 4,76mm |
| d1: | 5,16mm |
| WSP: | CNMG 1204 |
| Sorte: | PMK30 |
| Vc max.: | 370 m/min in Stahl / 220 m/min in Rostfrei / 350 m/min in Guss / - m/min in NE-Metalle / 110 m/min in Superlegierungen / - m/min in gehärtete Stähle |
| Vc min.: | 245 m/min in Stahl / 145 m/min in Rostfrei / 230 m/min in Guss / - m/min in NE-Metalle / 45 m/min in Superlegierungen / - m/min in gehärtete Stähle |
| Beschichtung: | TiAlN-beschichtet |
| Vorschub max.: | 0,5 mm/U in Stahl / 0,38 mm/U in Rostfrei / 0,5 mm/U in Guss / - mm/U in NE-Metalle / 0,3 mm/U in Superlegierungen / - mm/U in gehärtete Stähle |
| Vorschub min.: | 0,2 mm/U in Stahl / 0,2 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / 0,2 mm/U in Superlegierungen / - mm/U in gehärtete Stähle |
| ISO-Bezeichnung: | CNMG120404-F |
| Anwendungsbereich: | Bearbeitung Schlicht |
| Schnitttiefe max.: | 5 mm in Stahl / 3,8 mm in Rostfrei / 5 mm in Guss / - mm in NE-Metalle / 3 mm in Superlegierungen / - mm in gehärtete Stähle |
| Schnitttiefe min.: | 0,8 mm in Stahl / 0,8 mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle |
| Maße (L x B x H): | 20 mm x 15 mm x 5 mm |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | Wechselschneidplatten |
| Gewicht: | 0,01 kg |
| d: | 12,7mm |
| l: | 12,9mm |
| r: | 0,8mm |
| s: | 4,76mm |
| d1: | 5,16mm |
| WSP: | CNMG 1204 |
| Sorte: | PMK30 |
| Vc max.: | 355 m/min in Stahl / 210 m/min in Rostfrei / 335 m/min in Guss / - m/min in NE-Metalle / 105 m/min in Superlegierungen / - m/min in gehärtete Stähle |
| Vc min.: | 240 m/min in Stahl / 140 m/min in Rostfrei / 225 m/min in Guss / - m/min in NE-Metalle / 45 m/min in Superlegierungen / - m/min in gehärtete Stähle |
| Beschichtung: | TiAlN-beschichtet |
| Vorschub max.: | 0,45 mm/U in Stahl / 0,34 mm/U in Rostfrei / 0,45 mm/U in Guss / - mm/U in NE-Metalle / 0,27 mm/U in Superlegierungen / - mm/U in gehärtete Stähle |
| Vorschub min.: | 0,15 mm/U in Stahl / 0,15 mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / 0,15 mm/U in Superlegierungen / - mm/U in gehärtete Stähle |
| ISO-Bezeichnung: | CNMG120408-F |
| Anwendungsbereich: | Bearbeitung Schlicht |
| Schnitttiefe max.: | 3 mm in Stahl / 2,3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / 1,8 mm in Superlegierungen / - mm in gehärtete Stähle |
| Schnitttiefe min.: | 0,8 mm in Stahl / 0,8 mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle |
| Maße (L x B x H): | 20 mm x 20 mm x 10 mm |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | Wechselschneidplatten |
| Gewicht: | 0,001 kg |
| d: | 12,7mm |
| l: | 12,9mm |
| r: | 0,4mm |
| s: | 4,76mm |
| d1: | 5,16mm |
| WSP: | CNMG 1204 |
| Sorte: | PMK10 |
| Vc max.: | 355 m/min in Stahl / - m/min in Rostfrei / 335 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle |
| Vc min.: | 255 m/min in Stahl / - m/min in Rostfrei / 240 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle |
| Beschichtung: | Multi-beschichtet |
| Vorschub max.: | 0,26 mm/U in Stahl / - mm/U in Rostfrei / 0,26 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle |
| Vorschub min.: | 0,15 mm/U in Stahl / - mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle |
| ISO-Bezeichnung: | CNMG120404-F |
| Anwendungsbereich: | Bearbeitung Schlicht |
| Schnitttiefe max.: | 3 mm in Stahl / - mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle |
| Schnitttiefe min.: | 0,5 mm in Stahl / - mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle |
| Maße (L x B x H): | 15 mm x 15 mm x 5 mm |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | Wechselschneidplatten |
| Gewicht: | 0,011 kg |
| d: | 12,7mm |
| l: | 12,9mm |
| r: | 0,4mm |
| s: | 4,76mm |
| d1: | 5,16mm |
| WSP: | CNMG 1204 |
| Sorte: | UNI35 |
| Vc max.: | 325 m/min in Stahl / 195 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 95 m/min in Superlegierungen / - m/min in gehärtete Stähle |
| Vc min.: | 230 m/min in Stahl / 135 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / 45 m/min in Superlegierungen / - m/min in gehärtete Stähle |
| Beschichtung: | TiN-beschichtet |
| Vorschub max.: | 0,3 mm/U in Stahl / 0,23 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,18 mm/U in Superlegierungen / - mm/U in gehärtete Stähle |
| Vorschub min.: | 0,15 mm/U in Stahl / 0,15 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / 0,15 mm/U in Superlegierungen / - mm/U in gehärtete Stähle |
| ISO-Bezeichnung: | CNMG120404-F |
| Anwendungsbereich: | Bearbeitung Schlicht |
| Schnitttiefe max.: | 3 mm in Stahl / 2,3 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 1,8 mm in Superlegierungen / - mm in gehärtete Stähle |
| Schnitttiefe min.: | 0,5 mm in Stahl / 0,5 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / 0,5 mm in Superlegierungen / - mm in gehärtete Stähle |
| Maße (L x B x H): | 20 mm x 20 mm x 10 mm |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | Wechselschneidplatten |
| Gewicht: | 0,011 kg |
| d: | 12,7mm |
| l: | 12,9mm |
| r: | 0,8mm |
| s: | 4,76mm |
| d1: | 5,16mm |
| WSP: | CNMG 1204 |
| Sorte: | UNI35 |
| Vc max.: | 280 m/min in Stahl / 150 m/min in Rostfrei / 230 m/min in Guss / - m/min in NE-Metalle / 70 m/min in Superlegierungen / - m/min in gehärtete Stähle |
| Vc min.: | 155 m/min in Stahl / 85 m/min in Rostfrei / 130 m/min in Guss / - m/min in NE-Metalle / 25 m/min in Superlegierungen / - m/min in gehärtete Stähle |
| Beschichtung: | TiN-beschichtet |
| Vorschub max.: | 0,45 mm/U in Stahl / 0,41 mm/U in Rostfrei / 0,45 mm/U in Guss / - mm/U in NE-Metalle / 0,36 mm/U in Superlegierungen / - mm/U in gehärtete Stähle |
| Vorschub min.: | 0,15 mm/U in Stahl / 0,17 mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / 0,15 mm/U in Superlegierungen / - mm/U in gehärtete Stähle |
| ISO-Bezeichnung: | CNMG120408-F |
| Anwendungsbereich: | Bearbeitung Schlicht |
| Schnitttiefe max.: | 3 mm in Stahl / 3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / 2,4 mm in Superlegierungen / - mm in gehärtete Stähle |
| Schnitttiefe min.: | 0,8 mm in Stahl / 0,8 mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle |
| Maße (L x B x H): | 20 mm x 20 mm x 10 mm |
