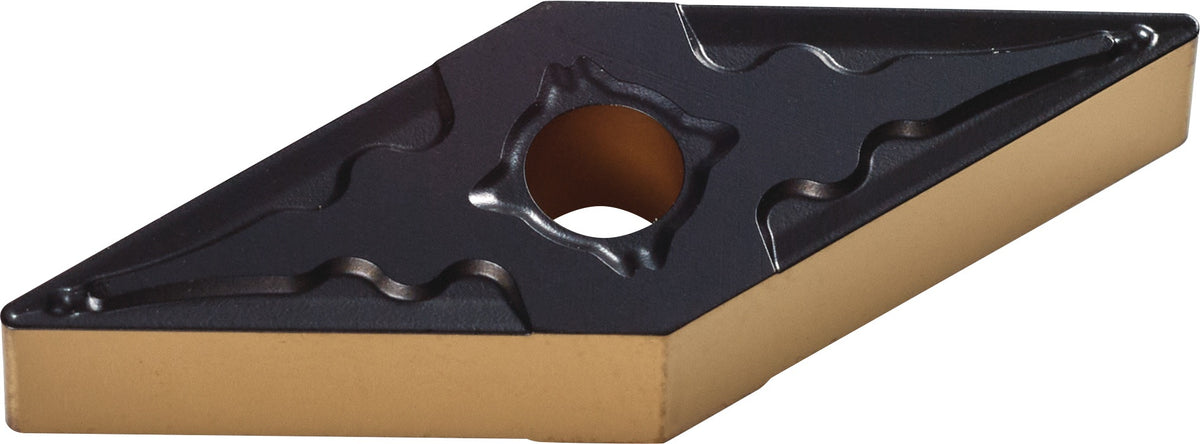

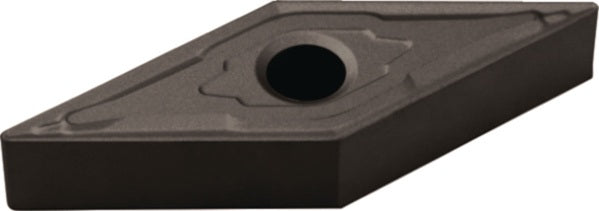

Die Wendeschneidplatte VNMG 1604 von TECWERK ist eine vielseitige Wechselschneidplatte für die mittlere Bearbeitung beim Drehen. Sie eignet sich für Stahl, Rostfrei und Guss und ist in mehreren Ausführungen erhältlich. Mit einer multi-beschichteten Oberfläche sorgt sie für zuverlässige Zerspanungsergebnisse. Die Schnitttiefe liegt zwischen 0,5 mm und 3 mm in Stahl, 2,3 mm in Rostfrei und 3 mm in Guss. Der Vorschub beträgt 0,1 bis 0,2 mm/U in Stahl, 0,1 bis 0,15 mm/U in Rostfrei und 0,1 bis 0,2 mm/U in Guss. Die Schnittgeschwindigkeit erreicht 100 bis 150 m/min in Stahl, 60 bis 90 m/min in Rostfrei und 95 bis 140 m/min in Guss. Die Platte hat eine Lochbohrung von 3,81 mm, eine Dicke von 4,76 mm, eine Länge von 16,6 mm und einen Eckenradius von 0,4 mm. Der Lieferumfang umfasst 10 Stück.
Eigenschaften und Vorteile:
- Geeignet für die mittlere Bearbeitung beim Drehen
- Vielseitig einsetzbar für Stahl, Rostfrei und Guss
- Multi-beschichtete Oberfläche für verbesserte Standzeit
- Schnitttiefe von 0,5 mm bis 3 mm je nach Werkstoff
- Vorschub von 0,1 bis 0,2 mm/U in Stahl
- Schnittgeschwindigkeit von 100 bis 150 m/min in Stahl
- In mehreren Ausführungen erhältlich
Zusätzliche Features:
Der Lieferumfang umfasst 10 Stück der Wendeschneidplatte. Die Platte ist in verschiedenen Ausführungen hinsichtlich Beschichtung, ISO-Bezeichnung und Sorte erhältlich, die auf der Produktseite ausgewählt werden können.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Wendeschneidplatte Bearb.mittel TECWERK
Herstellerinformationen:

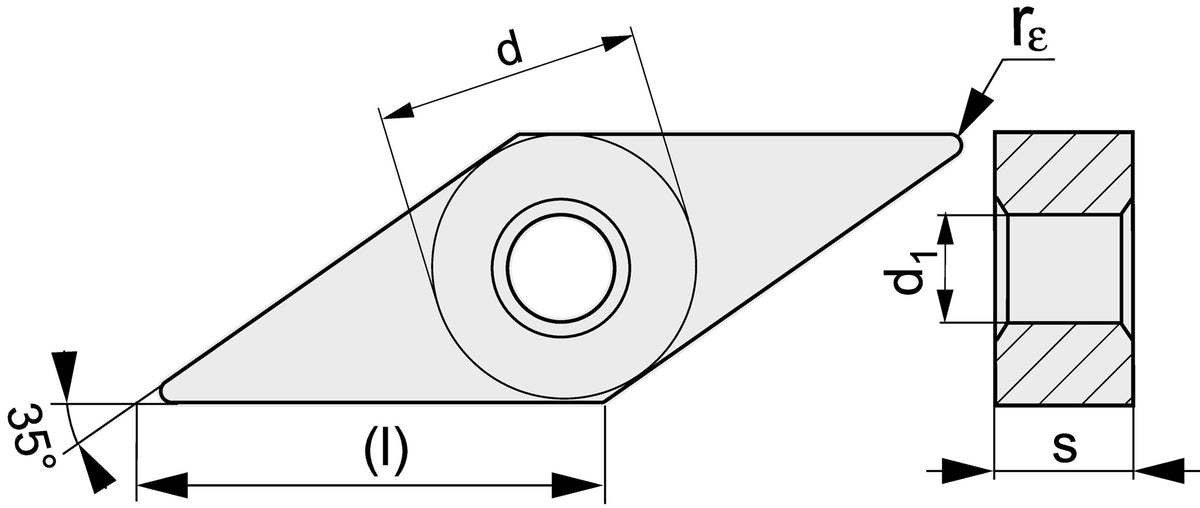

Technische Daten
| Marke: | TECWERK |
| Kategorie: | Wechselschneidplatten |
| Gewicht: | 0,001 - 0,012 kg |
| d: | 9,525mm |
| l: | 16,6mm |
| r: | 0,4 - 0,8 mm |
| s: | 4,76mm |
| d1: | 3,81mm |
| WSP: | VNMG 1604 |
| Sorte: | UNI / PMK30 |
| Vc max.: | 150 m/min in Stahl / 90 m/min in Rostfrei / 140 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle / 145 m/min in Stahl / 85 m/min in Rostfrei / 135 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle / 180 m/min in Stahl / - m/min in Rostfrei / 170 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle |
| Vc min.: | 100 m/min in Stahl / 60 m/min in Rostfrei / 95 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle / 95 m/min in Stahl / 55 m/min in Rostfrei / 90 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle / 140 m/min in Stahl / - m/min in Rostfrei / 130 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle |
| Beschichtung: | Multi-beschichtet / TiAlN-beschichtet |
| Vorschub max.: | 0,2 mm/U in Stahl / 0,15 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle / 0,35 mm/U in Stahl / 0,26 mm/U in Rostfrei / 0,35 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle / 0,2 mm/U in Stahl / - mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle |
| Vorschub min.: | 0,1 mm/U in Stahl / 0,1 mm/U in Rostfrei / 0,1 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle / 0,15 mm/U in Stahl / 0,15 mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle / 0,15 mm/U in Stahl / - mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle |
| ISO-Bezeichnung: | VNMG160404-M / VNMG160408-M |
| Anwendungsbereich: | Bearbeitung mittel |
| Schnitttiefe max.: | 3 mm in Stahl / 2,3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle / 3 mm in Stahl / - mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle |
| Schnitttiefe min.: | 0,5 mm in Stahl / 0,5 mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle / 0,8 mm in Stahl / 0,8 mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle / 0,8 mm in Stahl / - mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle |
| Maße (L x B x H): | 25 - 30 mm x 10 - 25 mm x 5 - 15 mm |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | Wechselschneidplatten |
| Gewicht: | 0,001 kg |
| d: | 9,525mm |
| l: | 16,6mm |
| r: | 0,4mm |
| s: | 4,76mm |
| d1: | 3,81mm |
| WSP: | VNMG 1604 |
| Sorte: | UNI |
| Vc max.: | 150 m/min in Stahl / 90 m/min in Rostfrei / 140 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle |
| Vc min.: | 100 m/min in Stahl / 60 m/min in Rostfrei / 95 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle |
| Beschichtung: | Multi-beschichtet |
| Vorschub max.: | 0,2 mm/U in Stahl / 0,15 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle |
| Vorschub min.: | 0,1 mm/U in Stahl / 0,1 mm/U in Rostfrei / 0,1 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle |
| ISO-Bezeichnung: | VNMG160404-M |
| Anwendungsbereich: | Bearbeitung mittel |
| Schnitttiefe max.: | 3 mm in Stahl / 2,3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle |
| Schnitttiefe min.: | 0,5 mm in Stahl / 0,5 mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle |
| Maße (L x B x H): | 30 mm x 10 mm x 5 mm |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | Wechselschneidplatten |
| Gewicht: | 0,001 kg |
| d: | 9,525mm |
| l: | 16,6mm |
| r: | 0,8mm |
| s: | 4,76mm |
| d1: | 3,81mm |
| WSP: | VNMG 1604 |
| Sorte: | UNI |
| Vc max.: | 145 m/min in Stahl / 85 m/min in Rostfrei / 135 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle |
| Vc min.: | 95 m/min in Stahl / 55 m/min in Rostfrei / 90 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle |
| Beschichtung: | Multi-beschichtet |
| Vorschub max.: | 0,35 mm/U in Stahl / 0,26 mm/U in Rostfrei / 0,35 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle |
| Vorschub min.: | 0,15 mm/U in Stahl / 0,15 mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle |
| ISO-Bezeichnung: | VNMG160408-M |
| Anwendungsbereich: | Bearbeitung mittel |
| Schnitttiefe max.: | 3 mm in Stahl / 2,3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle |
| Schnitttiefe min.: | 0,8 mm in Stahl / 0,8 mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle |
| Maße (L x B x H): | 30 mm x 10 mm x 5 mm |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | Wechselschneidplatten |
| Gewicht: | 0,012 kg |
| d: | 9,525mm |
| l: | 16,6mm |
| r: | 0,4mm |
| s: | 4,76mm |
| d1: | 3,81mm |
| WSP: | VNMG 1604 |
| Sorte: | PMK30 |
| Vc max.: | 180 m/min in Stahl / - m/min in Rostfrei / 170 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle |
| Vc min.: | 140 m/min in Stahl / - m/min in Rostfrei / 130 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle |
| Beschichtung: | TiAlN-beschichtet |
| Vorschub max.: | 0,2 mm/U in Stahl / - mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle |
| Vorschub min.: | 0,15 mm/U in Stahl / - mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle |
| ISO-Bezeichnung: | VNMG160404-M |
| Anwendungsbereich: | Bearbeitung mittel |
| Schnitttiefe max.: | 3 mm in Stahl / - mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle |
| Schnitttiefe min.: | 0,8 mm in Stahl / - mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle |
| Maße (L x B x H): | 25 mm x 25 mm x 15 mm |
