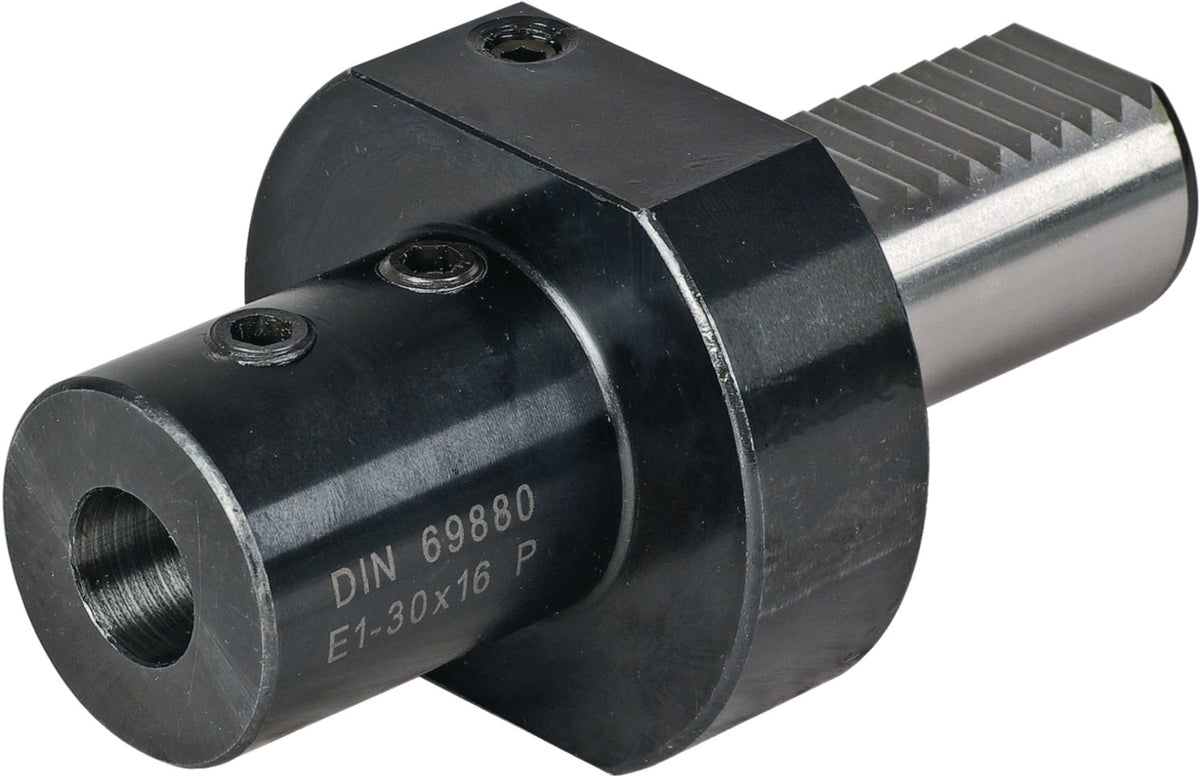

Der Werkzeughalter E1 DIN 69880 von TECWERK ist die präzise Schnittstelle zwischen CNC-Drehmaschine und Wendeplattenbohrer. Mit Zylinderschaft und der genormten Form E1 nach DIN 69880 sorgt er für eine zuverlässige Aufnahme von Werkzeugen zum Bohren und Drehen mit innerer Kühlmittelzufuhr. Die innere Kühlmittelzufuhr leitet das Kühlmittel direkt an die Schneidstelle und unterstützt so eine effiziente Spanabfuhr sowie eine gleichmäßige Temperaturführung. Der Halter ist passend für Wendeplattenbohrer ausgelegt und in mehreren Ausführungen erhältlich, sodass sich die passende Variante für unterschiedliche Bearbeitungsaufgaben wählen lässt. Die kompakte Bauform mit abgestimmten Anschlussmaßen eine wiederholgenaue Positionierung im Werkzeugrevolver. Geliefert wird ein Werkzeughalter.
Eigenschaften und Vorteile:
- Genormte Form E1 nach DIN 69880 für standardisierte Aufnahmen
- Zylinderschaft für die Aufnahme in VDI-Werkzeughaltern
- Passend für Wendeplattenbohrer zum Bohren und Drehen
- Innere Kühlmittelzufuhr für direkte Kühlung an der Schneidstelle
- Präzise gefertigte Anschlussmaße für wiederholgenaue Positionierung
- Kompakte Bauform für den Einsatz auf CNC-Drehmaschinen
- In mehreren Ausführungen erhältlich
Zusätzliche Features:
Der Lieferumfang umfasst einen Werkzeughalter der Form E1 nach DIN 69880. Die Ausführung ist passend für Wendeplattenbohrer mit innerer Kühlmittelzufuhr ausgelegt und lässt sich über die Auswahlfelder Schaft, Spann-Ø und d2 an die jeweilige Bearbeitungsaufgabe anpassen.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
Werkzg.h.E1 DIN 69880 z.Wendeplattenbohrer TECWERK
Herstellerinformationen:

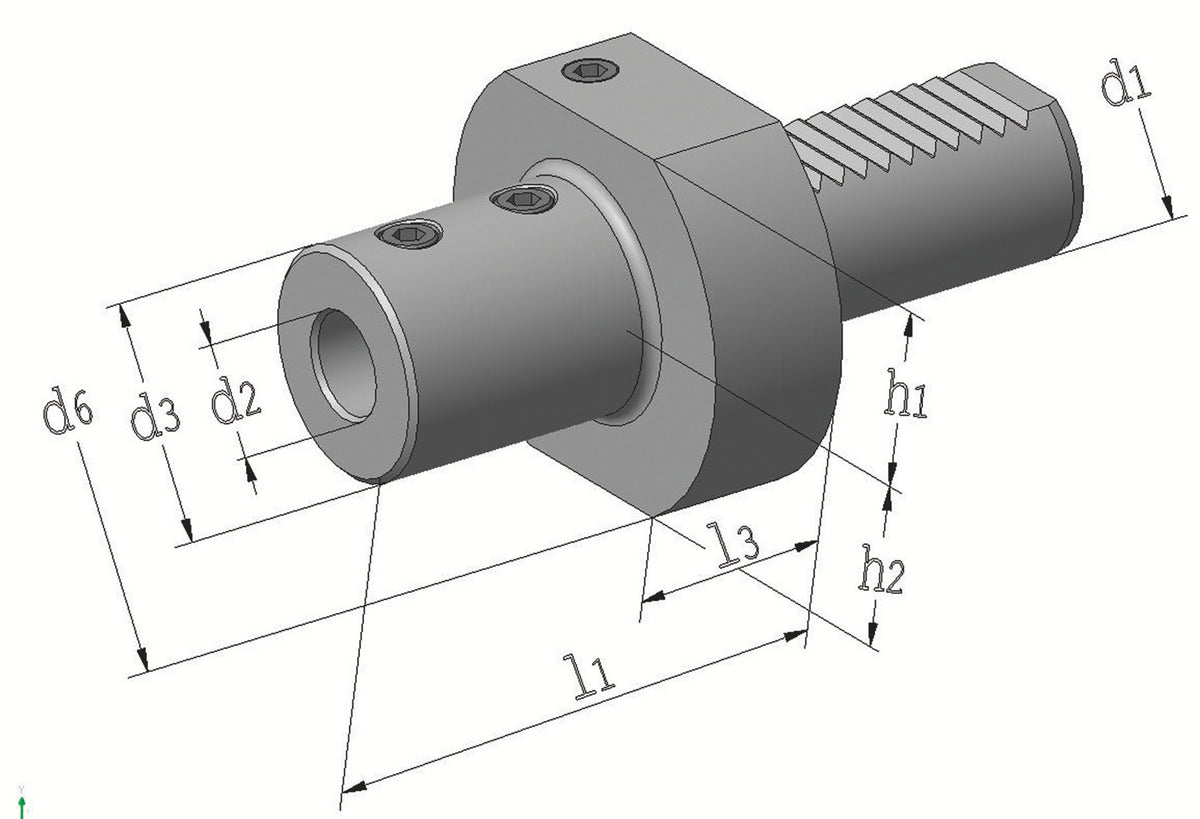

Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 1,14 - 2,23 kg |
| d1: | 30 - 40 mm |
| d2: | 16 - 40 mm |
| d3: | 36 - 65 mm |
| d6: | 68 - 83 mm |
| h1: | 28 - 32,5 mm |
| h2: | 30mm |
| l1: | 67 - 90 mm |
| l3: | 22mm |
| Form: | E1 |
| Norm: | DIN 69880 |
| Schaft: | VDI30 / VDI40 |
| Spann-Ø: | 16 - 40 mm |
| passend zu: | Wendeplattenbohrer |
| Maße (L x B x H): | 14,5 - 16,5 cm x 80 mm / 75 mm / 10 cm x 75 - 95 mm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 1,14 kg |
| d1: | 30mm |
| d2: | 16mm |
| d3: | 36mm |
| d6: | 68mm |
| h1: | 28mm |
| h2: | 30mm |
| l1: | 67mm |
| l3: | 22mm |
| Form: | E1 |
| Norm: | DIN 69880 |
| Schaft: | VDI30 |
| Spann-Ø: | 16 mm |
| passend zu: | Wendeplattenbohrer |
| Maße (L x B x H): | 14,5 cm x 80 mm x 80 mm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 1,19 kg |
| d1: | 30mm |
| d2: | 20mm |
| d3: | 40mm |
| d6: | 68mm |
| h1: | 28mm |
| h2: | 30mm |
| l1: | 67mm |
| l3: | 22mm |
| Form: | E1 |
| Norm: | DIN 69880 |
| Schaft: | VDI30 |
| Spann-Ø: | 20 mm |
| passend zu: | Wendeplattenbohrer |
| Maße (L x B x H): | 14,5 cm x 75 mm x 75 mm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 1,26 kg |
| d1: | 30mm |
| d2: | 25mm |
| d3: | 45mm |
| d6: | 68mm |
| h1: | 28mm |
| h2: | 30mm |
| l1: | 71mm |
| l3: | 22mm |
| Form: | E1 |
| Norm: | DIN 69880 |
| Schaft: | VDI30 |
| Spann-Ø: | 25 mm |
| passend zu: | Wendeplattenbohrer |
| Maße (L x B x H): | 14,5 cm x 80 mm x 80 mm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 1,34 kg |
| d1: | 30mm |
| d2: | 32mm |
| d3: | 52mm |
| d6: | 68mm |
| h1: | 28mm |
| h2: | 30mm |
| l1: | 75mm |
| l3: | 22mm |
| Form: | E1 |
| Norm: | DIN 69880 |
| Schaft: | VDI30 |
| Spann-Ø: | 32 mm |
| passend zu: | Wendeplattenbohrer |
| Maße (L x B x H): | 14,5 cm x 75 mm x 75 mm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 1,73 kg |
| d1: | 30mm |
| d2: | 40mm |
| d3: | 65mm |
| d6: | 68mm |
| h1: | 28mm |
| h2: | 30mm |
| l1: | 90mm |
| l3: | 22mm |
| Form: | E1 |
| Norm: | DIN 69880 |
| Schaft: | VDI30 |
| Spann-Ø: | 40 mm |
| passend zu: | Wendeplattenbohrer |
| Maße (L x B x H): | 16,5 cm x 10 cm x 95 mm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 1,75 kg |
| d1: | 40mm |
| d2: | 16mm |
| d3: | 36mm |
| d6: | 83mm |
| h1: | 32,5mm |
| l1: | 67mm |
| l3: | 22mm |
| Form: | E1 |
| Norm: | DIN 69880 |
| Schaft: | VDI40 |
| Spann-Ø: | 16 mm |
| passend zu: | Wendeplattenbohrer |
| Maße (L x B x H): | 16,5 cm x 10 cm x 95 mm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 1,82 kg |
| d1: | 40mm |
| d2: | 20mm |
| d3: | 40mm |
| d6: | 83mm |
| h1: | 32,5mm |
| l1: | 67mm |
| l3: | 22mm |
| Form: | E1 |
| Norm: | DIN 69880 |
| Schaft: | VDI40 |
| Spann-Ø: | 20 mm |
| passend zu: | Wendeplattenbohrer |
| Maße (L x B x H): | 16,5 cm x 10 cm x 95 mm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 1,91 kg |
| d1: | 40mm |
| d2: | 25mm |
| d3: | 45mm |
| d6: | 83mm |
| h1: | 32,5mm |
| l1: | 75mm |
| l3: | 22mm |
| Form: | E1 |
| Norm: | DIN 69880 |
| Schaft: | VDI40 |
| Spann-Ø: | 25 mm |
| passend zu: | Wendeplattenbohrer |
| Maße (L x B x H): | 16,5 cm x 10 cm x 95 mm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 1,95 kg |
| d1: | 40mm |
| d2: | 32mm |
| d3: | 52mm |
| d6: | 83mm |
| h1: | 32,5mm |
| l1: | 75mm |
| l3: | 22mm |
| Form: | E1 |
| Norm: | DIN 69880 |
| Schaft: | VDI40 |
| Spann-Ø: | 32 mm |
| passend zu: | Wendeplattenbohrer |
| Maße (L x B x H): | 16,5 cm x 10 cm x 95 mm |
| Verpackungseinheit: | 1 Stk. |
Technische Daten
| Marke: | TECWERK |
| Kategorie: | VDI-Werkzeughalter |
| Gewicht: | 2,23 kg |
| d1: | 40mm |
| d2: | 40mm |
| d3: | 65mm |
| d6: | 83mm |
| h1: | 32,5mm |
| l1: | 90mm |
| l3: | 22mm |
| Form: | E1 |
| Norm: | DIN 69880 |
| Schaft: | VDI40 |
| Spann-Ø: | 40 mm |
| passend zu: | Wendeplattenbohrer |
| Maße (L x B x H): | 16,5 cm x 10 cm x 95 mm |
| Verpackungseinheit: | 1 Stk. |
